Tuuletin on tarkoitettu huoneen keinotekoiseen ilmanvaihtoon.

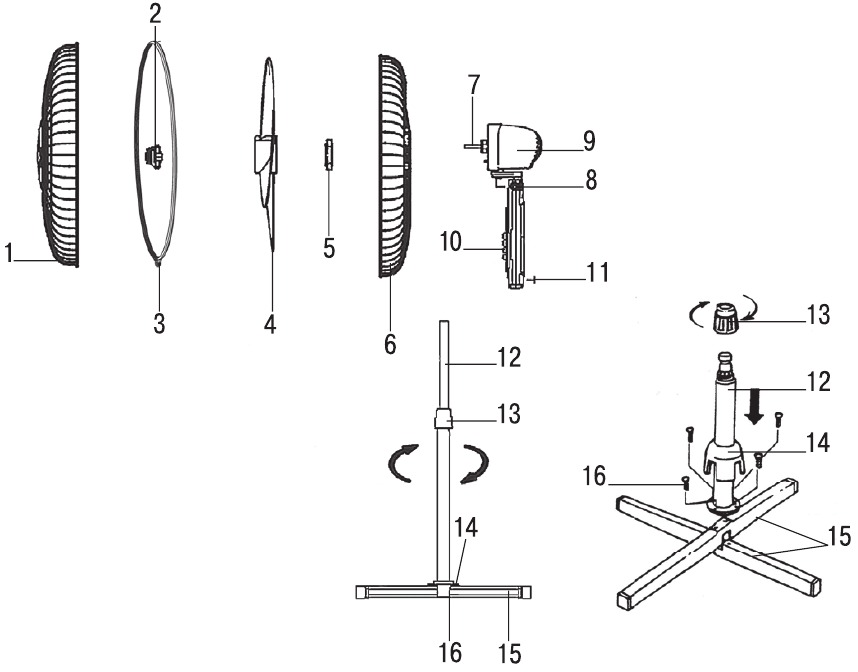

Kuvaus

Etusuojaritilä
Siiven kiinnike
Kiinnitysrengas ruuvilla ja mutterilla
Siivet
Takaritilän kiinnitysmutteri
Takaritilä kantokahvalla
Moottorin akseli
Kallistuskulman säätö
Moottoriyksikkö
Ohjauspaneeli
Moottoriyksikön kiinnike
Teleskooppitanko
Teleskooppitangon kiinnike
Koristepaneeli
Tuet
Kiinnitysruuvit

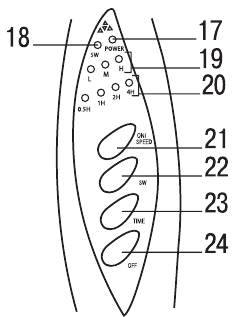

Ohjauspaneeli

Virran merkkivalo
"SW" Värähtelytilan merkkivalo
"L, M, H" Siipien pyörimisnopeuden merkkivalot
"0.5H/1H/2H/4H" Automaattisen sammutusajastimen toiminta-ajan merkkivalo
"ON/SPEED" (Päällä/Nopeus) päällä/nopeuden toimintatilan painike
"SWING" (Värähtely) pyörimistilan painike
"TIMER" (Ajastin) ajastimen toiminta-ajan valintapainike
"OFF" (Pois) tuulettimen sammutuspainike

Kaukosäädin

Kaukosäädin
"OFF" (Pois) Sammutuspainike
"SWING" (Värähtely) pyörimistilan painike
"TIMER" (Ajastin) ajastimen toiminta-ajan valintapainike
"MODE" (Tila) ilmavirran tilan valintapainike:

"NORMAL" (Normaali) – yksinkertainen ilmanvaihto
"NATURE" (Luonto) – luonnollinen tuuli
"SLEEP" (Uni) – rauhoittava tuuli
"NORMAL" (Normaali) – yksinkertainen ilmanvaihto

"ON/SPEED" (Päällä/Nopeus) päällekytkentä/nopeuden toimintatilan valintapainike
Paristolokeron kansi

TURVALLISUUSOHJEET

Ennen sähkölaitteen käyttöä lue tämä käyttöohje huolellisesti ja säilytä se myöhempää tarvetta varten.
Käytä laitetta vain sen käyttötarkoituksen mukaisesti, kuten tässä ohjeessa on määritelty. Laitteen virheellinen käsittely voi johtaa sen rikkoutumiseen ja aiheuttaa vahinkoa käyttäjälle tai hänen omaisuudelleen.

Ennen laitteen ensimmäistä käyttökertaa varmista, että kotisi verkkojännite vastaa laitteen käyttöjännitettä.
Ennen laitteen käyttöä tarkista virtajohto huolellisesti ja varmista, ettei se ole vaurioitunut. Jos huomaat, että virtajohto on vaurioitunut, älä käytä laitetta.
Älä käytä tuuletinta ulkona.
Aseta laite tasaiselle, kuivalle ja vakaalle alustalle etäälle lämmönlähteistä tai avotulesta.
Älä käytä laitetta lähellä vesisäiliöitä, keittiön tiskialtaan vieressä, kosteissa kellareissa tai uima-altaan lähellä.
Älä upota tuuletinta, virtajohtoa ja pistotulppaa veteen tai muihin nesteisiin.
Älä koske laitteen runkoon ja pistotulppaan märillä käsillä.
Jos tuuletin putoaa veteen, irrota se pistorasiasta ennen kuin kosket siihen, ja vasta sitten voit ottaa tuulettimen pois vedestä. Ota yhteyttä lähimpään valtuutettuun huoltokeskukseen laitteen testausta tai korjausta varten takuutodistuksessa ja verkkosivustolla www.maxwell-products.ru ilmoitettuihin yhteystietoihin.
Varmista, että virtajohto ei kosketa kuumia pintoja ja teräviä huonekalujen reunoja.
Älä kytke kokoamattomaa tuuletinta päälle.
Älä työnnä vieraita esineitä tuulettimen suojaritilöiden aukkoihin välttääksesi vammoja tai laitteen vaurioitumista.
Älä koske pyöriviin siipiin tuulettimen ollessa käynnissä.
Älä aseta tuuletinta lähelle verhoja tai huonekasveja.
Ei ole suositeltavaa oleskella pitkään tuulettimesta tulevan ilmavirran alla (erityisesti lapsille ja vanhuksille).
Älä jätä laitetta ilman valvontaa sen ollessa käynnissä.
Irrota tuuletin pistorasiasta ennen puhdistusta ja kun et käytä laitetta tai ennen sen siirtämistä uuteen paikkaan.
Kun irrotat tuulettimen pistorasiasta, vedä pistotulpasta äläkä johdosta.
Puhdista laite säännöllisesti.
Älä jätä lapsia ilman valvontaa estääksesi laitteen käyttämisen leikkikaluna.
Lasten turvallisuuden vuoksi älä jätä polyeteenipusseja, joita käytetään pakkauksena, ilman valvontaa.

HUOMIO! Älä anna lasten leikkiä polyeteenipusseilla tai pakkauskalvolla. Tukehtumisvaara!

Älä anna lasten koskea laitteen runkoon ja virtajohtoon laitteen ollessa käynnissä.
Laitetta ei ole tarkoitettu fyysisesti tai henkisesti vammaisten henkilöiden (mukaan lukien lapset) tai henkilöiden, joilla ei ole kokemusta tai tietoa, käyttöön, elleivät he ole heidän turvallisuudestaan vastuussa olevan henkilön valvonnassa tai ellei tämä henkilö ole opastanut heitä laitteen käytössä.
Älä käytä tuuletinta, jos siivet, virtajohto tai pistotulppa ovat vaurioituneet, jos tuuletin toimii virheellisesti, sen jälkeen kun se on pudonnut tai vaurioitunut jollain muulla tavalla.
Älä yritä korjata laitetta. Älä pura laitetta itse, jos havaitset toimintahäiriön tai sen jälkeen, kun se on pudonnut, irrota laite pistorasiasta ja ota yhteyttä valtuutettuun huoltokeskukseen takuutodistuksessa ja verkkosivustolla www.maxwell-products.ru ilmoitettuihin yhteystietoihin.
Kuljeta laite alkuperäisessä pakkauksessa.
Ympäristönsuojelun vuoksi älä hävitä laitetta tavallisen kotitalousjätteen mukana sen käyttöiän päätyttyä; vie se erikoistuneeseen kierrätyskeskukseen.
Säilytä laite kuivassa ja viileässä paikassa lasten ja vammaisten ulottumattomissa.

TÄMÄ LAITE ON TARKOITETTU VAIN KOTITALOUSKÄYTTÖÖN

ENNEN ENSIMMÄISTÄ KÄYTTÖÄ

Laitteen kuljetuksen tai alhaisessa lämpötilassa säilytyksen jälkeen pidä sitä vähintään kolme tuntia huoneenlämmössä ennen päällekytkemistä.

Tuulettimen kokoaminen

Pura laite pakkauksesta ja poista kaikki tarrat, jotka voivat estää sen toiminnan.
Tarkista, ettei laitteessa ole vaurioita, älä käytä sitä, jos siinä on vaurioita.
Aseta tuet (15) ristiin tasaiselle kuivalle alustalle.
Aseta teleskooppitanko (12) tukiin (15) ja kiinnitä se neljällä kiinnitysruuvilla (16).
Löysää ja irrota kiinnike (13) kiertämällä sitä vastapäivään, aseta koristepaneeli (14) teleskooppitankoon (12). Aseta kiinnike (13) takaisin paikalleen kiertämällä sitä myötäpäivään useita kertoja.
Jatkata tankoa (12) haluttuun korkeuteen ja kiinnitä se kiristämällä kiinnikettä (13) kevyesti kiertämällä sitä myötäpäivään.
Asenna moottoriyksikkö (9) teleskooppitankoon (12) pohjaan asti ja kiinnitä se kiinnikkeellä (11), älä käytä liiallista voimaa moottoriyksikön kiinnikettä (11) ruuvattaessa.
Aseta takaritilä (6) moottoriyksikköön (9) kohdistamalla moottoriyksikön (9) ohjaimet ritilän (6) vastaaviin aukkoihin. Takaritilän (6) kantokahvan tulee olla ylöspäin.
Kiinnitä takaritilä (6) moottoriyksikköön (9) muovimutterilla (5) ruuvaamalla sitä myötäpäivään pohjaan asti.
Aseta siivet (4) moottorin akselille (7) kohdistamalla siipien ura moottorin akselin kiinnikkeeseen ja kiinnitä ne muovikiinnikkeellä (2) kiertämällä sitä vastapäivään ja pitämällä siipiä (4) vapaalla kädelläsi.
Aseta mutteri ja kiinnitysruuvi kiinnitysrenkaan (3) koloihin.
Kohdista eturitilä (1) ja takaritilä (6), kiinnitä ne kiinnitysrenkaalla (3) ja kiristä kiinnitysrengas (3) kiristämällä kiinnitysruuvi tiukasti.

Huom! Tuulettimen ritilöiden helppoa kokoamista varten asenna ensin kiinnitysrengas (3) takaritilään (6) ja kiristä kiinnitysruuvi hieman. Asenna eturitilän (1) alaosa kiinnitysrenkaaseen (3). Paina sitten eturitilän (1) alaosaa kiinnitysrenkaaseen (3) ja puristamalla molempia ritilöitä molemmilta puolilta asenna ritilä (1) kiinnitysrenkaan (3) alle. Kiristä kiinnitysruuvi (4).

Tuuletin on valmis käyttöön.

KÄYTTÖ

Ennen laitteen ensimmäistä käyttökertaa varmista, että verkkojännite vastaa laitteen käyttöjännitettä.

Työnnä pistotulppa pistorasiaan, kuulet äänimerkin ja ohjauspaneelissa (10) syttyy valoindikaattori (17), joka osoittaa, että laite on kytketty verkkovirtaan.

Huomautus: jokaista ohjauspaneelin painikkeiden (21, 22, 23, 24) painallusta seuraa äänimerkki.

Paina "ON/SPEED" (Päällä/Nopeus) -painiketta (21), "L" -toimintatilan merkkivalo (19) syttyy, kuulet äänimerkin ja tuuletin alkaa toimia.
Paina "ON/SPEED" (Päällä/Nopeus) -painiketta (21) uudelleen valitaksesi siipien pyörimisnopeuden; valoindikaattorit (19) kertovat valitusta siipien pyörimisnopeudesta;
- "L" – alhainen ilmavirran nopeus
- "M" – keskimääräinen ilmavirran nopeus
- "H" – korkea ilmavirran nopeus
Paina "SWING" (Värähtely) -painiketta (22) kytkeäksesi tuulettimen 90° värähtelytoimintatilan päälle, "SW" -merkkivalo (18) syttyy.
Pysäyttääksesi pyörimistilan, paina "SWING" (Värähtely) -painiketta (22) uudelleen, "SW" -merkkivalo (18) sammuu.
Automaattisen sammutusajastimen toiminta-aika valitaan "TIMER" (Ajastin) -painikkeella (23), valoindikaattorit (20) kertovat asetetusta ajasta. Voit asettaa tuulettimen toiminta-ajan 0,5 tunnista 7,5 tuntiin (0,5 tunnin asetusvaiheella).
Kytkeäksesi ajastimen pois päältä, paina "TIMER" (Ajastin) -painiketta toistuvasti, kunnes kaikki indikaattorit (20) sammuvat.
Sammuttaaksesi tuulettimen, paina "OFF" (Pois) -painiketta (24).
Voit muuttaa ja kiinnittää tuulettimen moottoriyksikön (9) asentoa vaaditun ilmavirran kulman mukaisesti pystysuunnassa, tuulettimen kallistuskulma asetetaan manuaalisesti. Muuttaaksesi tuulettimen kallistuskulmaa, löysää säädintä (8) kiertämällä sitä vastapäivään, aseta tuulettimen vaadittu kallistuskulma ja kiristä sitten säädin (8) kiertämällä sitä myötäpäivään. Napsahtelu tuulettimen kallistuessa on normaalia.

Kaukosäätimen käyttö

Käyttääksesi kaukosäädintä (RC) (25), avaa paristolokeron kansi (31) ja aseta 2 "AAA" -paristoa (ei sisälly toimitukseen) paristolokeroon noudattaen tarkasti napaisuutta, sulje paristolokeron kansi (31).
Jos et käytä laitetta pitkään aikaan, poista paristot kaukosäätimen (25) paristolokerosta.

Huomautus:

Vaihda paristot kaukosäätimeen (25) ajoissa, välttääksesi kaukosäätimen (25) vaurioitumisen, älä anna paristojen vuotaa.
Jokaista ohjauspaneelin (25) painikkeiden painallusta seuraa äänimerkki.
Kaukosäätimen (25) painikkeiden toiminnot vastaavat ohjauspaneelin (10) painikkeiden toimintoja.

Työnnä pistotulppa pistorasiaan, virran merkkivalo (17) syttyy ohjauspaneelissa (10).
Paina "ON/SPEED" (Päällä/Nopeus) -painiketta (30) kaukosäätimessä (25), "L" -toimintatilan merkkivalo (19) syttyy ohjauspaneelissa (10), kuulet äänimerkin ja tuuletin alkaa toimia, painamalla painiketta (30) uudelleen voit asettaa tuulettimen vaaditun siipien pyörimisnopeuden, valoindikaattorit (19) kertovat valitusta nopeudesta:
- "L" – alhainen ilmavirran nopeus
- "M" – keskimääräinen ilmavirran nopeus
- "H" – korkea ilmavirran nopeus.
Paina peräkkäin "MODE" (Tila) -painiketta (29) kaukosäätimessä (25) valitaksesi ilmavirran tilan. Voit valita kolme tilaa:
- "NORMAL" (Normaali) – yksinkertainen ilmanvaihto; ilmavirran nopeus riippuu "ON/SPEED" (Päällä/Nopeus) -painikkeella (30) valitusta tilasta;
- "NATURE" (Luonto) – luonnollinen tuuli; luonnollisen tuulen jäljittelytila, ilmavirran nopeus muuttuu kaoottisesti: pehmeästä tuulahduksesta voimakkaaseen tuulenpuuskaan.
- "SLEEP" (Uni) – rauhoittava tuuli; ilmavirran nopeus muuttuu sykleissä, jatkuvasti kasvaen ja vähentyen.
- "NORMAL" (Normaali) – yksinkertainen ilmanvaihto; ilmavirran nopeus riippuu "ON/SPEED" (Päällä/Nopeus) -painikkeella (30) valitusta tilasta.
Valitse automaattisen sammutusajastimen toiminta-aika painamalla peräkkäin "TIMER" (Ajastin) -painiketta (29) kaukosäätimessä (25), valoindikaattorit (20) ohjauspaneelissa (10) kertovat asetetusta toiminta-ajasta. Voit asettaa tuulettimen toiminta-ajan 0,5 tunnista 7,5 tuntiin (0,5 tunnin asetusvaiheella). Kytkeäksesi ajastimen pois päältä, paina "TIMER" (Ajastin) -painiketta (28) toistuvasti, kunnes kaikki indikaattorit (20) sammuvat.
Paina "SWING" (Värähtely) -painiketta (27) kaukosäätimessä (25) kytkeäksesi tuulettimen 90° värähtelytoimintatilan päälle, "SW" -merkkivalo (18) syttyy ohjauspaneelissa (10). Kytkeäksesi tämän toiminnon pois päältä tai asettaaksesi laitteen rungon pyörimään haluttuun suuntaan, paina "SWING" (Värähtely) -painiketta (27) uudelleen.
Sammuttaaksesi tuulettimen, paina "OFF" (Pois) -painiketta (24).

HUOLTO JA HOITO

Ennen tuulettimen puhdistusta sammuta se painamalla "OFF" (Pois) -painiketta (24) ohjauspaneelissa (10) tai "OFF" (Pois) -painiketta (26) kaukosäätimessä (25) ja irrota se pistorasiasta.
Älä käytä hankaavia puhdistusaineita ja liuottimia laitteen puhdistamiseen.
Puhdista moottoriyksikkö (9) hieman kostealla liinalla ja pyyhi se sitten kuivaksi.
Jos sinun on puhdistettava siivet (4), löysää mutteria renkaasta (3), irrota rengas (3), irrota eturitilä (1) ja pyyhi sitten siivet hieman kostealla liinalla.
Asenna eturitilä (1) ja rengas (3) takaisin paikalleen.
Voit puhdistaa tuulettimen siivet pölynimurilla käyttämällä sopivaa lisälaitetta.
Älä upota tuulettimen moottoriyksikköä (9) veteen tai muihin nesteisiin. Varmista, ettei moottoriyksikköön (9) pääse nesteitä, jotta vältetään sen vaurioituminen ja sähköiskun vaara.

Varastointi

Irrota tuuletin pistorasiasta ja puhdista se.
Pura tuuletin tarvittaessa.
Irrota rengas (3), eturitilä (1), löysää siiven kiinnikettä (2) kiertämällä sitä myötäpäivään, irrota siivet (4), löysää takaritilän kiinnitysmutteria (5) ja irrota ritilä (6).
Löysää kiinnikettä (11) ja irrota moottoriyksikkö (9) teleskooppitangosta (12).
Löysää 4 mutteria ja irrota teleskooppitanko (12) tuista (15).
Pakkaa tuuletin alkuperäiseen pakkaukseen ja aseta se varastoon kuivaan ja viileään paikkaan lasten ulottumattomiin.

TOIMITUSSARJA

Moottoriyksikkö – 1 kpl.
Eturitilä – 1 kpl.
Kiinnitysrengas ruuvilla ja mutterilla – 1 kpl.
Siiven kiinnike – 1 kpl.
Siivet – 1 kpl.
Takaritilä – 1 kpl.
Teleskooppitanko kiinnikkeellä ja koristepaneelilla – 1 kpl.
Tuet – 2 kpl. Ruuvi – 4 kpl.
Kaukosäädin – 1 kpl.
Käyttöohje – 1 kpl.

TEKNISET TIEDOT

Virtalähde: 220-240 V ~ 50/60Hz
Suurin teho: 40 W
Siipien halkaisija: 40 cm (16")

Valmistaja pidättää oikeuden muuttaa laitteen teknisiä tietoja ilman ennakkoilmoitusta.

Tuulettimen käyttöikä on 3 vuotta

Takuu

Takuuehtoja koskevia tietoja saa jälleenmyyjältä, jolta laite on ostettu. Myyntilasku tai kuitti on esitettävä, kun esitetään vaatimuksia tämän takuun ehtojen mukaisesti.
