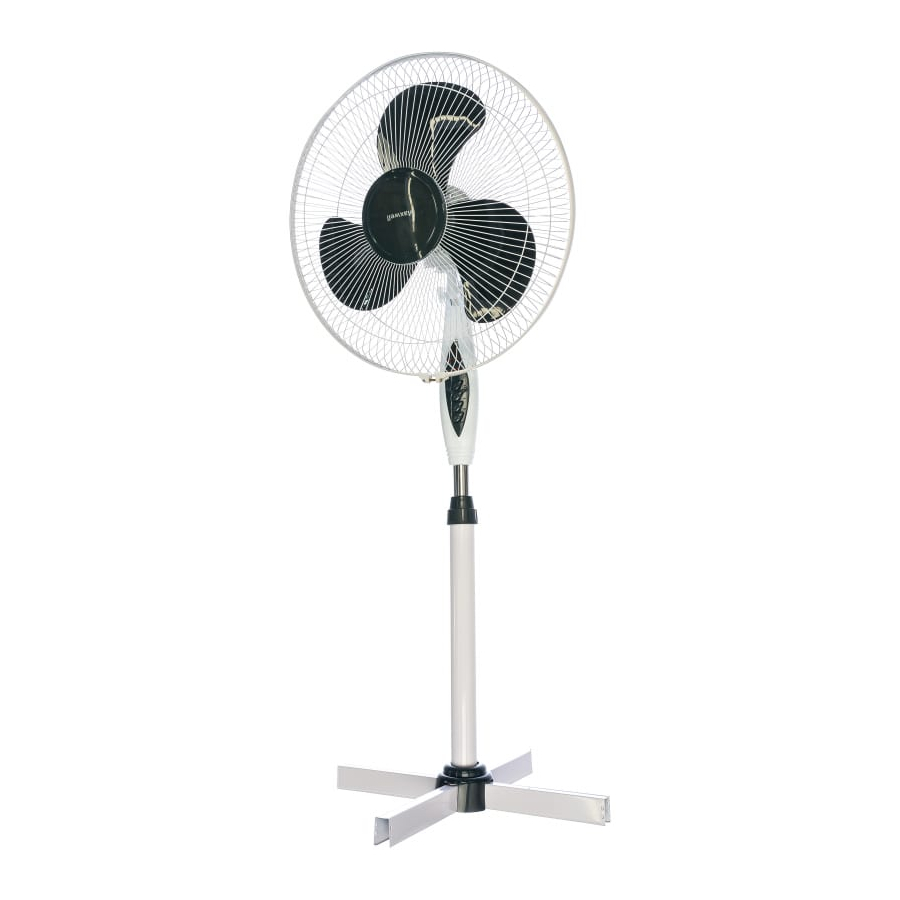

Ventilator je namenjen umetnemu prezračevanju prostora.

Opis

Sprednja varnostna mreža
Objemka rezila
Objemni obroč z vijakom in matico
Rezila
Pritrdilna matica zadnje mreže
Zadnja mreža z ročajem za prenašanje
Os motorja
Nastavljalnik kota naklona
Motorna enota
Nadzorna plošča
Objemka motorne enote
Teleskopska palica
Objemka teleskopske palice
Dekorativna plošča
Podpore
Pritrdilni vijaki

Nadzorna plošča

Opis - Nadzorna plošča

Indikator napajanja
Indikator načina nihanja "SW"
Indikatorji hitrosti vrtenja rezil "L, M, H"
Indikator časa delovanja samodejnega izklopnega časovnika "0.5H/1H/2H/4H"
Gumb za vklop/hitrost delovanja "ON/SPEED" (vklop/hitrost)
Gumb za način vrtenja "SWING"
Gumb za izbiro časa delovanja časovnika "TIMER"
Gumb za izklop ventilatorja "OFF" (izklop)

Daljinski upravljalnik

Daljinski upravljalnik
Gumb za izklop "OFF" (izklop)
Gumb za način vrtenja "SWING"
Gumb za izbiro časa delovanja časovnika "TIMER"
Gumb za izbiro načina pretoka zraka "MODE":

"NORMAL" – preprosto prezračevanje
"NATURE" – naravni veter
"SLEEP" – pomirjujoč veter
"NORMAL" – preprosto prezračevanje

Gumb za vklop/izbiro načina hitrosti delovanja "ON/SPEED" (vklop/hitrost)
Pokrov prostora za baterije

VARNOSTNI UKREPI

Pred uporabo električne naprave natančno preberite ta navodila za uporabo in jih shranite za nadaljnjo uporabo.
Uporabljajte enoto samo za predvidene namene, kot je navedeno v tem priročniku. Nepravilno ravnanje z enoto lahko povzroči njeno okvaro in povzroči škodo uporabniku ali škodo njegovi lastnini.

Preden prvič vklopite enoto, se prepričajte, da napetost vašega domačega omrežja ustreza delovni napetosti enote.
Pred uporabo enote natančno preglejte napajalni kabel in se prepričajte, da ni poškodovan. Če ugotovite, da je napajalni kabel poškodovan, enote ne uporabljajte.
Ne uporabljajte ventilatorja na prostem.
Enoto postavite na ravno, suho in stabilno površino, stran od virov toplote ali odprtega ognja.
Ne uporabljajte enote v bližini posod, napolnjenih z vodo, poleg kuhinjskega korita, v mokrih kleteh ali v bližini bazena.
Ne potapljajte ventilatorja, napajalnega kabla in vtiča v vodo ali druge tekočine.
Ne dotikajte se ohišja enote in vtiča z mokrimi rokami.
Če ventilator pade v vodo, ga izključite, preden se ga dotaknete, in šele nato ga lahko vzamete iz vode. Obrnite se na najbližji pooblaščeni servisni center za testiranje ali popravilo enote na kontaktnih naslovih, navedenih v garancijskem listu in na spletni strani www.maxwell-products.ru.
Prepričajte se, da napajalni kabel ne pride v stik z vročimi površinami in ostrimi robovi pohištva.
Ne vklapljajte nesestavljenega ventilatorja.
Ne vstavljajte tujkov v odprtine zaščitnih mrež ventilatorja, da se izognete poškodbam ali poškodbam enote.
Med delovanjem ventilatorja se ne dotikajte vrtečih se rezil.
Ne postavljajte ventilatorja v bližino zaves ali sobnih rastlin.
Ni priporočljivo, da dlje časa ostanete pod zračnim tokom, ki prihaja iz ventilatorja (zlasti za otroke in starejše).
Ne puščajte delujoče enote brez nadzora.
Pred čiščenjem izključite ventilator in ko enote ne uporabljate ali preden jo premaknete na novo mesto.
Ko izklapljate ventilator, povlecite vtič, ne pa kabla.
Redno čistite enoto.
Ne puščajte otrok brez nadzora, da preprečite uporabo enote kot igračo.
Zaradi varnosti otrok ne puščajte polietilenskih vrečk, ki se uporabljajo kot embalaža, brez nadzora.

POZOR! Ne dovolite otrokom, da se igrajo s polietilenskimi vrečkami ali embalažno folijo. Nevarnost zadušitve!

Ne dovolite otrokom, da se dotikajo ohišja enote in napajalnega kabla med delovanjem enote.
Enota ni namenjena za uporabo s strani fizično ali duševno prizadetih oseb (vključno z otroki) ali s strani oseb, ki nimajo izkušenj ali znanja, če niso pod nadzorom osebe, ki je odgovorna za njihovo varnost, ali če jih ta oseba ni poučila o uporabi enote.
Ne uporabljajte ventilatorja, če so rezila, napajalni kabel ali vtič poškodovani, če ventilator ne deluje pravilno, potem ko je padel ali je bil kako drugače poškodovan.
Ne poskušajte popravljati enote. Ne razstavljajte enote sami, če zaznate kakršno koli okvaro ali potem, ko je padla, izključite enoto in se obrnite na kateri koli pooblaščeni servisni center na kontaktnih naslovih, navedenih v garancijskem listu in na spletni strani www.maxwell-products.ru.
Transportirajte enoto v originalni embalaži.
Zaradi varovanja okolja enote po izteku njene življenjske dobe ne zavrzite skupaj z običajnimi gospodinjskimi odpadki; obrnite se na specializiran center za nadaljnjo recikliranje.
Enoto hranite na suhem in hladnem mestu, izven dosega otrok in invalidnih oseb.

TA ENOTA JE NAMENJENA SAMO ZA GOSPODINJSKO UPORABO

PRED PRVO UPORABO

Po transportu ali skladiščenju enote pri nizki temperaturi jo pred vklopom hranite vsaj tri ure pri sobni temperaturi.

Sestavljanje ventilatorja

Razpakirajte enoto in odstranite vse nalepke, ki lahko preprečujejo njeno delovanje.
Preverite, ali je enota poškodovana, v primeru poškodb je ne uporabljajte.
Podpore (15) postavite prečno na ravno suho površino.
Teleskopsko palico (12) postavite na podpore (15) in jo pritrdite s štirimi pritrdilnimi vijaki (16).
Odvijte in odstranite objemko (13) tako, da jo zavrtite v nasprotni smeri urinega kazalca, dekorativno ploščo (14) postavite na teleskopsko palico (12). Objemko (13) vrnite nazaj na svoje mesto tako, da jo večkrat zavrtite v smeri urinega kazalca.
Iztegnite palico (12) na želeno višino in jo pritrdite tako, da objemko (13) rahlo zategnete, ko jo zavrtite v smeri urinega kazalca.
Namestite motorno enoto (9) na teleskopsko palico (12), dokler ne naletite na oviro, in jo pritrdite z objemko (11), pri privijanju objemke motorne enote (11) ne uporabljajte prevelike sile.
Zadnjo mrežo (6) postavite na motorno enoto (9) tako, da se vodila na motorni enoti (9) ujemajo z ustreznimi odprtinami na mreži (6). Ročaj za prenašanje na zadnji mreži (6) mora biti obrnjen navzgor.
Zadnjo mrežo (6) pritrdite na motorno enoto (9) s plastično matico (5) tako, da jo privijete v smeri urinega kazalca, dokler ne naletite na oviro.
Rezila (4) namestite na os motorja (7) tako, da se utor na rezilih ujema z objemko na osi motorja, in jih pritrdite s plastično objemko (2) tako, da jo zavrtite v nasprotni smeri urinega kazalca in z roko držite rezila (4).
Vstavite matico in pritrdilni vijak v vtičnice objemnega obroča (3).
Uskladite sprednjo mrežo (1) in zadnjo mrežo (6), ju pritrdite z objemnim obročem (3) in zategnite objemni obroč (3) tako, da močno privijete pritrdilni vijak.

Opomba! Za lažje sestavljanje mrež ventilatorja najprej namestite objemni obroč (3) na zadnjo mrežo (6) in rahlo privijte pritrdilni vijak. Spodnji del sprednje mreže (1) namestite na objemni obroč (3). Nato pritisnite spodnji del sprednje mreže (1) na objemni obroč (3) in stisnite obe mreži na obeh straneh, namestite mrežo (1) pod objemni obroč (3). Zategnite pritrdilni vijak (4).

Ventilator je pripravljen za uporabo.

UPORABA

Preden prvič uporabite enoto, se prepričajte, da napetost v vašem omrežju ustreza delovni napetosti enote.

Vstavite vtič v omrežno vtičnico, zaslišali boste zvočni signal in svetlobni indikator (17), ki označuje, da je enota priključena na omrežje, se bo prižgal na nadzorni plošči (10).

Opomba: vsak pritisk na gumbe nadzorne plošče (21, 22, 23, 24) spremlja zvočni signal.

Pritisnite gumb "ON/SPEED" (21) (vklop/hitrost), prižgal se bo indikator načina delovanja "L" (19), zaslišali boste zvočni signal in ventilator bo začel delovati.
Ponovno pritisnite gumb "ON/SPEED" (21) (vklop/hitrost), da izberete hitrost vrtenja rezil; svetlobni indikatorji (19) obveščajo o izbrani hitrosti vrtenja rezil;
- "L" – nizka hitrost pretoka zraka
- "M" – srednja hitrost pretoka zraka
- "H" – visoka hitrost pretoka zraka
Pritisnite gumb "SWING" (22), da vklopite 90° način nihanja ventilatorja, prižgal se bo indikator "SW" (18).
Če želite ustaviti način vrtenja, ponovno pritisnite gumb "SWING" (22), indikator "SW" (18) se bo ugasnil.
Čas delovanja samodejnega izklopnega časovnika se izbere z gumbom "TIMER" (23), svetlobni indikatorji (20) bodo obveščali o nastavljenem času. Nastavite lahko čas delovanja ventilatorja od 0,5 ure do 7,5 ure (z nastavitvenim korakom 0,5 ure).
Če želite izklopiti časovnik, večkrat pritisnite gumb "TIMER" (23), dokler se vsi indikatorji (20) ne ugasnejo.
Če želite izklopiti ventilator, pritisnite gumb "OFF" (24) (izklop).
Položaj motorne enote (9) ventilatorja lahko spremenite in pritrdite v skladu z zahtevanim kotom pretoka zraka v navpičnem položaju, kot naklona ventilatorja se nastavi ročno. Če želite spremeniti kot naklona ventilatorja, popustite nastavljalnik (8) tako, da ga zavrtite v nasprotni smeri urinega kazalca, nastavite zahtevani kot naklona ventilatorja in nato zategnite nastavljalnik (8) tako, da ga zavrtite v smeri urinega kazalca. Klikanje med nagibanjem ventilatorja je normalno.

Uporaba daljinskega upravljalnika

Če želite uporabljati daljinski upravljalnik (RC) (25), odprite pokrov prostora za baterije (31) in v prostor za baterije vstavite 2 bateriji "AAA" (nista priloženi enoti), pri tem natančno upoštevajte polarnost, zaprite pokrov prostora za baterije (31).
Če enote dlje časa ne boste uporabljali, odstranite baterije iz prostora za baterije daljinskega upravljalnika (25).

Opomba:

Pravočasno zamenjajte baterije v daljinskem upravljalniku (25), da se izognete poškodbam daljinskega upravljalnika (25), ne dovolite puščanja baterij.
Vsak pritisk na gumbe nadzorne plošče (25) spremlja zvočni signal.
Funkcije gumbov daljinskega upravljalnika (25) ustrezajo funkcijam gumbov na nadzorni plošči (10).

Vstavite vtič v vtičnico, na nadzorni plošči (10) se bo prižgal indikator napajanja (17).
Pritisnite gumb "ON/SPEED" (30) (vklop/hitrost) na daljinskem upravljalniku (25), na nadzorni plošči (10) se bo prižgal indikator načina delovanja "L" (19), zaslišali boste zvočni signal in ventilator bo začel delovati, s ponovnim pritiskom na gumb (30) lahko nastavite zahtevano hitrost vrtenja rezil ventilatorja, svetlobni indikatorji (19) obveščajo o izbrani hitrosti:
- "L" – nizka hitrost pretoka zraka
- "M" – srednja hitrost pretoka zraka
- "H" – visoka hitrost pretoka zraka.
Zaporedno pritiskajte gumb "MODE" (29) na daljinskem upravljalniku (25), da izberete način pretoka zraka. Izberete lahko tri načine:
- "NORMAL" – preprosto prezračevanje; hitrost pretoka zraka je odvisna od načina, izbranega z gumbom "ON/SPEED" (30) (vklop/hitrost);
- "NATURE" – naravni veter; način imitacije naravnega vetra, hitrost pretoka zraka se kaotično spreminja: od nežnega vetriča do močnega sunka vetra.
- "SLEEP" – pomirjujoč veter; hitrost pretoka zraka se spreminja v ciklih, se nenehno povečuje in zmanjšuje.
- "NORMAL" – preprosto prezračevanje; hitrost pretoka zraka je odvisna od načina, izbranega z gumbom "ON/SPEED" (30) (vklop/hitrost).
Izberite čas delovanja samodejnega izklopnega časovnika tako, da zaporedno pritiskate gumb "TIMER" (29) na daljinskem upravljalniku (25), svetlobni indikatorji (20) na nadzorni plošči (10) bodo obveščali o nastavljenem času delovanja. Nastavite lahko čas delovanja ventilatorja od 0,5 ure do 7,5 ure (z nastavitvenim korakom 0,5 ure). Če želite izklopiti časovnik, večkrat pritisnite gumb "TIMER" (28), dokler se vsi indikatorji (20) ne ugasnejo.
Pritisnite gumb "SWING" (27) na daljinskem upravljalniku (25), da vklopite 90° način nihanja ventilatorja, na nadzorni plošči (10) se bo prižgal indikator "SW" (18). Če želite izklopiti to funkcijo ali nastaviti vrtenje ohišja enote v želeno smer, ponovno pritisnite gumb "SWING" (27).
Če želite izklopiti ventilator, pritisnite gumb "OFF" (24) (izklop).

VZDRŽEVANJE IN NEGA

Pred čiščenjem ventilator izklopite tako, da pritisnete gumb "OFF" (24) (izklop) na nadzorni plošči (10) ali gumb "OFF" (26) (izklop) na daljinskem upravljalniku (25) in ga izključite.
Za čiščenje enote ne uporabljajte abrazivnih čistil in topil.
Motorno enoto (9) očistite z rahlo vlažno krpo in jo nato obrišite do suhega.
Če morate očistiti rezila (4), odvijte matico na obroču (3), odstranite obroč (3), odstranite sprednjo mrežo (1) in nato obrišite rezila z rahlo vlažno krpo.
Sprednjo mrežo (1) in obroč (3) namestite nazaj na svoje mesto.
Rezila ventilatorja lahko očistite s sesalnikom z ustreznim nastavkom.
Ne potapljajte motorne enote (9) ventilatorja v vodo ali druge tekočine. Prepričajte se, da v motorno enoto (9) ventilatorja ne pride nobena tekočina, da se izognete njeni poškodbi in preprečite nevarnost električnega udara.

Shranjevanje

Izključite ventilator in ga očistite.
Po potrebi razstavite ventilator.
Odstranite obroč (3), sprednjo mrežo (1), odvijte objemko rezila (2) tako, da jo zavrtite v smeri urinega kazalca, odstranite rezila (4), odvijte pritrdilno matico zadnje mreže (5) in odstranite mrežo (6).
Odvijte objemko (11) in odstranite motorno enoto (9) s teleskopske palice (12).
Odvijte 4 matice in odstranite teleskopsko palico (12) s podpor (15).
Ventilator zapakirajte v originalno embalažo in ga shranite na suhem in hladnem mestu, stran od otrok.

DOBAVNI KOMPLET

Motorna enota – 1 kos.
Sprednja mreža – 1 kos.
Objemni obroč z vijakom in matico – 1 kos.
Objemka rezila – 1 kos.
Rezila – 1 kos.
Zadnja mreža – 1 kos.
Teleskopska palica z objemko in dekorativno ploščo – 1 kos.
Podpore – 2 kosa. Vijak – 4 kosi.
Daljinski upravljalnik – 1 kos.
Navodila za uporabo – 1 kos.

TEHNIČNE SPECIFIKACIJE

Napajanje: 220-240 V ~ 50/60Hz
Največja moč: 40 W
Premer rezil: 40 cm (16")

Proizvajalec si pridržuje pravico do spremembe specifikacij enote brez predhodnega obvestila.

Življenjska doba ventilatorja je 3 leta

Garancija

Podrobnosti o garancijskih pogojih lahko dobite pri prodajalcu, pri katerem je bila naprava kupljena. Pri uveljavljanju kakršnega koli zahtevka v skladu s pogoji te garancije je treba predložiti račun ali potrdilo o nakupu.
