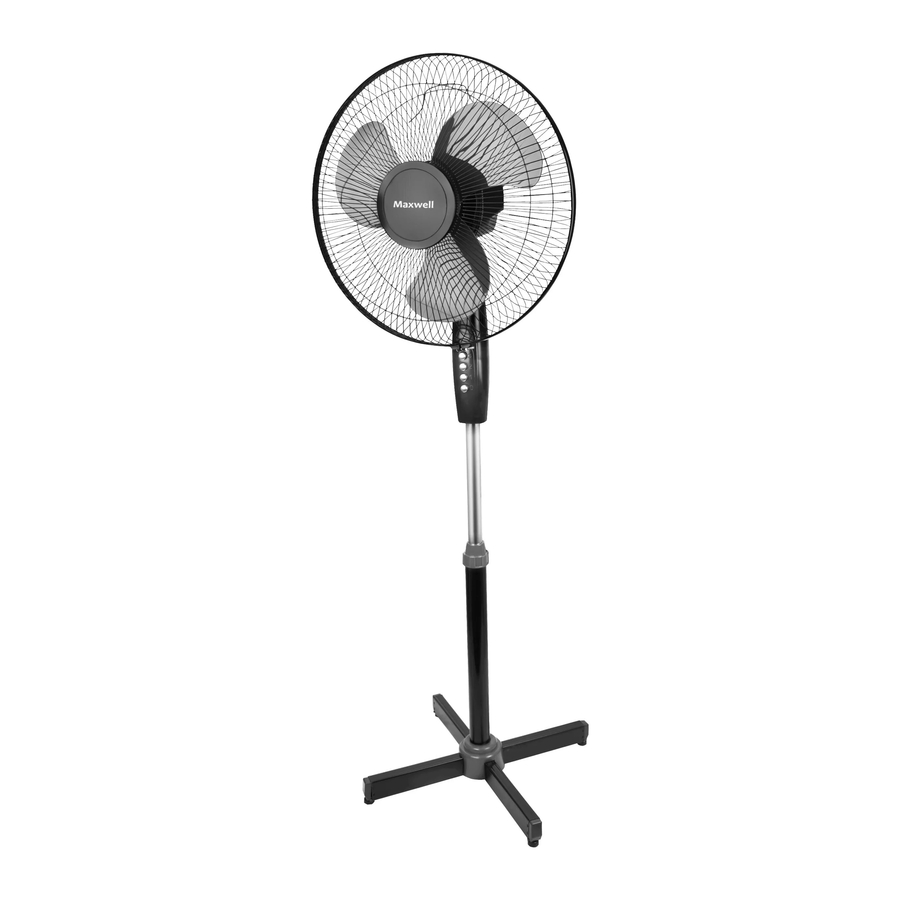

Maxwell MW-3540 - Тұрғын желдеткіштің нұсқаулығы
Желдеткіш бөлмені жасанды желдетуге арналған
СИПАТТАМАСЫ
- Алдыңғы қауіпсіздік торы
- Пластикалық пышақ қысқышы
- Қысқыш сақина
- Бекіту бұрандасы
- Пышақтар
- Артқы тордың пластикалық бекіту гайкасы
- Артқы тор
- Желдеткішті алып жүру тұтқасы
- Қозғалтқыш осі
- Басқару панелі
- Тербелісті қосу/өшіру батырмасы
- Қозғалтқыш блогы
- Қозғалтқыш блогының қысқышы
- Телескопиялық штанга
- Телескопиялық штанга қысқышы
- Сәндік панель
- Тіректер
- Бекіту бұрандалары
ҚАУІПСІЗДІК ШАРАЛАРЫ
Электр құрылғысын пайдаланбас бұрын, осы нұсқаулықты мұқият оқып шығыңыз және оны болашақта анықтама үшін сақтаңыз.
Құрылғыны тек осы нұсқаулықта көрсетілгендей, мақсатты түрде ғана пайдаланыңыз. Құрылғыны дұрыс пайдаланбау оның сынуына және пайдаланушыға зиян келтіруіне немесе оның мүлкіне зақым келтіруіне әкелуі мүмкін.
- Құрылғыны бірінші рет қоспас бұрын, сіздің үйіңіздің кернеуі құрылғының жұмыс кернеуіне сәйкес келетініне көз жеткізіңіз.
- Құрылғыны пайдаланбас бұрын, қуат сымын мұқият тексеріп, оның зақымданбағанына көз жеткізіңіз. Егер қуат сымының зақымданғанын байқасаңыз, құрылғыны пайдаланбаңыз.
- Желдеткішті сыртта пайдаланбаңыз.
- Құрылғыны жылу көздерінен немесе ашық жалыннан алыс, тегіс, құрғақ және тұрақты бетке қойыңыз.
- Құрылғыны суға толтырылған контейнерлердің жанында, ас үй раковинасының жанында, дымқыл жертөлелерде немесе бассейннің жанында пайдаланбаңыз.
- Желдеткішті, қуат сымын және қуат ашасын суға немесе басқа сұйықтықтарға батырмаңыз.
- Құрылғының корпусын және қуат ашасын дымқыл қолдармен ұстамаңыз.
- Егер желдеткіш суға түсіп кетсе, оны ұстамас бұрын ажыратыңыз, содан кейін ғана желдеткішті судан шығаруға болады. Кепілдік сертификатында және www.maxwell-products.ru веб-сайтында көрсетілген байланыс мекенжайлары бойынша құрылғыны тексеру немесе жөндеу үшін жақын жердегі уәкілетті қызмет көрсету орталығына жүгініңіз.
- Қуат сымы ыстық беттермен және жиһаздың өткір жиектерімен жанаспауына көз жеткізіңіз.
- Желдеткішті құрастырылмаған күйде қоспаңыз.
- Жарақаттануды немесе құрылғының зақымдалуын болдырмау үшін желдеткіштің қорғаныш торларының тесіктеріне бөгде заттарды салмаңыз.
- Желдеткіш жұмыс істеп тұрған кезде айналмалы пышақтарға тимеңіз.
- Желдеткішті перделердің немесе үй өсімдіктерінің жанына қоймаңыз.
- Желдеткіштен шыққан ауа ағынының астында ұзақ уақыт болу ұсынылмайды (әсіресе балалар мен қарт адамдар үшін).
- Жұмыс істеп тұрған құрылғыны қараусыз қалдырмаңыз.
- Тазалау алдында және құрылғыны пайдаланбаған кезде немесе оны жаңа жерге көшірмес бұрын желдеткішті ажыратыңыз.
- Желдеткішті ажыратқан кезде сымды емес, ашаны тартыңыз.
- Құрылғыны үнемі тазалаңыз.
- Балалардың құрылғыны ойыншық ретінде пайдалануын болдырмау үшін оларды қараусыз қалдырмаңыз.
- Балалардың қауіпсіздігі үшін қаптама ретінде пайдаланылатын полиэтилен пакеттерін қараусыз қалдырмаңыз.
НАЗАР АУДАРЫҢЫЗ! Балаларға полиэтилен пакеттерімен немесе қаптама пленкасымен ойнауға жол бермеңіз. Тұншығу қаупі бар!
- Балаларға құрылғы жұмыс істеп тұрған кезде оның корпусына және қуат сымына тиюіне жол бермеңіз.
- Құрылғы физикалық немесе психикалық мүмкіндіктері шектеулі адамдардың (соның ішінде балалардың) немесе тәжірибесі немесе білімі жоқ адамдардың пайдалануына арналмаған, егер олар өздерінің қауіпсіздігіне жауапты адамның бақылауында болмаса немесе осы адам оларға құрылғыны пайдалану туралы нұсқау бермесе.
- Егер қуат сымы зақымдалған болса, қауіпті болдырмау үшін оны өндіруші, техникалық қызмет көрсету орталығы немесе сол сияқты білікті персонал ауыстыруы керек.
- Құрылғыны жөндеуге тырыспаңыз. Құрылғыны өздігіңізден бөлшектемеңіз, қандай да бір ақау анықталса немесе құлап кеткеннен кейін құрылғыны ажыратып, кепілдік сертификатында және www.maxwell-products.ru веб-сайтында көрсетілген байланыс мекенжайлары бойынша кез келген уәкілетті қызмет көрсету орталығына жүгініңіз.
- Құрылғыны түпнұсқалық қаптамада тасымалдаңыз.
- Құрылғыны балалар мен мүмкіндігі шектеулі адамдардың қолы жетпейтін құрғақ салқын жерде сақтаңыз.
ҚҰРЫЛҒЫ ТЕК ТҰРМЫСТЫҚ МАҚСАТТА ПАЙДАЛАНУҒА АРНАЛҒАН, ОНЫ КОММЕРЦИЯЛЫҚ МАҚСАТТА ЖӘНЕ ӨНДІРІСТІК АУМАҚТАР МЕН ЖҰМЫС ОРЫНДАРЫНДА ПАЙДАЛАНУҒА ТЫЙЫМ САЛЫНАДЫ.
БІРІНШІ РЕТ ПАЙДАЛАНБАС БҰРЫН
Құрылғыны тасымалдағаннан немесе төмен температурада сақтағаннан кейін оны кемінде үш сағат бөлме температурасында ұстаңыз.
Желдеткіш бөлшектелген күйде жеткізіледі. Желдеткішті толық құрастырылмайынша қоспаңыз.
- Құрылғыны қаптамадан шығарып, оның жұмысына кедергі келтіретін кез келген жапсырмаларды алып тастаңыз.
- Құрылғыны зақымдануларға тексеріңіз, зақымданған жағдайда оны пайдаланбаңыз.
- Тіректерді (17) тегіс құрғақ бетке көлденеңінен орнатыңыз.
- Телескопиялық штанганы (14) тіректерге (17) орнатып, оны төрт бекіту бұрандасымен (18) бекітіңіз.
- Қысқышты (15) сағат тіліне қарсы бағытта айналдыру арқылы бұрап алыңыз. Қысқышты (15) алып тастағаннан кейін сәндік панельді (16) телескопиялық штангаға (14) орнатыңыз. Қысқышты (15) бірнеше рет сағат тілімен бағытта айналдыру арқылы қайта орнына орнатыңыз.
- Штанганы (14) қажетті биіктікке дейін ұзартыңыз және оны қысқышты (15) сағат тілімен бағытта айналдыра отырып, аздап күш салып бекітіңіз.
- Қозғалтқыш блогын (12) телескопиялық штангаға (14) тірелгенше орнатыңыз және оны қысқышпен (13) бекітіңіз, қозғалтқыш блогының қысқышын (13) бұраған кезде шамадан тыс күш салмаңыз.
- Артқы торды (7) қозғалтқыш блогына (12) қозғалтқыш блогындағы (12) бағыттауыштарды тордағы (7) сәйкес тесіктермен сәйкестендіре отырып орнатыңыз.
- Артқы тордағы (7) алып жүру тұтқасы (8) жоғары қаратылуы керек. Артқы торды (7) қозғалтқыш блогына (12) пластикалық гайкамен (6) тірелгенше сағат тілімен бағытта бұрау арқылы бекітіңіз.
- Пышақтарды (5) қозғалтқыш осіне (7) пышақтардағы ойықты қозғалтқыш осіндегі қысқышпен сәйкестендіре отырып салыңыз және оларды пластикалық қысқышпен (2) сағат тіліне қарсы бағытта айналдыра отырып және пышақтарды (5) бос қолыңызбен ұстап бекітіңіз.
- Гайканы және бекіту бұрандасын (4) қысқыш сақинаның (3) ұяларына салыңыз.
- Алдыңғы торды (1) және артқы торды (7) сәйкестендіріңіз, оларды қысқыш сақинамен (3) бекітіңіз және бекіту бұрандасын (4) мықтап бұрау арқылы қысқыш сақинаны (3) қатайтыңыз.
Ескертпе! Желдеткіштің торын оңай құрастыру үшін алдымен қысқыш сақинаны (3) артқы торға (7) орнатыңыз және бекіту бұрандасын (4) сәл қатайтыңыз. Алдыңғы тордың (1) төменгі бөлігін қысқыш сақинаға (3) орнатыңыз. Содан кейін алдыңғы тордың (1) төменгі бөлігін қысқыш сақинаға (3) басыңыз және екі торды екі жағынан қысып, торды (1) қысқыш сақинаның (3) астына орнатыңыз. Бекіту бұрандасын (4) қатайтыңыз.
- Желдеткіш жұмысқа дайын.
ЖЕЛДЕТКІШТІ ПАЙДАЛАНУ
- Желінің кернеуі құрылғының жұмыс кернеуіне сәйкес келетініне көз жеткізіңіз.
- Басқару панеліндегі (10) "0" батырмасын басу арқылы желдеткіштің өшірілгеніне көз жеткізіңіз.
- Қозғалтқыш блогының (12) еңкею бұрышын өзгертуге болады. Қысқышты босату үшін оны сағат тіліне қарсы бағытта айналдырыңыз және қозғалтқыш блогының (12) қажетті еңкею бұрышын орнатыңыз, қысқышты сағат тілімен бағытта айналдыра отырып таңдалған еңкею бұрышын бекітіңіз.
- Қуат ашасын желілік розеткаға салыңыз.
- Басқару панеліндегі (10) батырмаларды басу арқылы пышақтардың (5) қажетті айналу жылдамдығын таңдаңыз:
"0" (өшірулі) – желдеткіш өшірілген;
"1" – пышақтардың төмен айналу жылдамдығы;
"2" – пышақтардың орташа айналу жылдамдығы;
"3" – пышақтардың жоғары айналу жылдамдығы; - Қозғалтқыш блогының көлденең айналуын қосу үшін батырманы (11) басыңыз. Айналуды өшіру үшін батырманы (11) жоғары қарай тартыңыз.
- Құрылғыны өшіру үшін "0" батырмасын (желдеткіш өшіріледі) басыңыз.
- Қуат ашасын желілік розеткадан шығарыңыз.
ТАЗАЛАУ ЖӘНЕ КҮТІМ
- Құрылғыны өшіріп, ажыратыңыз.
- Желдеткішті тазалау үшін ешқашан сұйық жуғыш заттар мен абразивтерді пайдаланбаңыз.
- Құрылғыны жұмсақ құрғақ шүберекпен сүртіңіз.
- Пышақтарды тазалау үшін алдыңғы торды (1) алдын ала бекіту бұрандасын (4) босатып, қысқыш сақинаны (3) алып тастағаннан кейін алып тастаңыз. Пышақ қысқышын (2) сағат тілімен бағытта айналдыра отырып бұрап алыңыз және пышақтарды (5) алыңыз.
- Пышақтарды (5) сәл дымқыл шүберекпен тазалаңыз, содан кейін оларды құрғатыңыз.
- Желдеткішті «Бірінші рет пайдаланбас бұрын» тарауындағы құрастыру нұсқауларына сәйкес құрастырыңыз.
- Қозғалтқыш блогын (12), қуат сымын және ашаны суға немесе басқа сұйықтықтарға батырмаңыз.
САҚТАУ
- Құрылғыны желіден ажыратып, тазалаңыз.
- Қажет болса, желдеткішті бөлшектеңіз. Қысқыш сақинаны (3), алдын ала бекіту бұрандасын (4), алдыңғы торды (1), содан кейін пышақтарды (5) пышақ қысқышын (2) сағат тілімен бағытта айналдыра отырып алыңыз. Пластикалық гайканы (6) сағат тіліне қарсы бағытта айналдыра отырып бұрап алыңыз және артқы торды (7) қозғалтқыш блогынан (12) алыңыз.
- Қозғалтқыш блогын (12) телескопиялық штангадан (14) алыңыз. Қысқышты (15) сағат тіліне қарсы бағытта айналдыра отырып бұрап алыңыз. Қысқышты (15) алып тастағаннан кейін сәндік панельді (16) телескопиялық штангадан (14) алыңыз. Бекіту бұрандаларын (18) бұрап алыңыз және телескопиялық штанганы (14) тіректерден (17) ажыратыңыз. Тіректерді (17) ажыратыңыз.
- Желдеткішті қорапқа салыңыз.
- Құрылғыны балалар мен мүмкіндігі шектеулі адамдардың қолы жетпейтін құрғақ салқын жерде сақтаңыз.
ЖЕТКІЗУ ЖИНАҒЫ
Қозғалтқыш блогы – 1 дана.
Алдыңғы тор – 1 дана.
Бұрандасы мен гайкасы бар қысқыш сақина – 1 дана.
Пышақ қысқышы – 1 дана.
Пышақтар – 1 дана.
Артқы тор – 1 дана.
Қысқышы және сәндік панелі бар телескопиялық штанга – 1 дана.
Тіректер – 2 дана.
Бұранда – 4 дана.
Нұсқаулық – 1 дана.
ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ
Қуат көзі: 220-240 В ~ 50-60 Гц
Номиналды кіріс қуаты: 35 Вт
Диаметрі: 40 см (16")
ҚАЙТА ӨҢДЕУ
Қоршаған ортаны қорғау үшін құрылғыны және батареяларды (егер бар болса) тастамаңыз, қызмет ету мерзімі аяқталғаннан кейін құрылғыны және батареяларды әдеттегі тұрмыстық қалдықтармен бірге тастамаңыз; одан әрі қайта өңдеу үшін мамандандырылған орталықтарға жүгініңіз.
Құрылғыны кәдеге жарату кезінде пайда болатын қалдықтар міндетті түрде жиналуға және белгіленген тәртіппен кәдеге жаратылуға жатады.
Осы өнімді қайта өңдеу туралы қосымша ақпарат алу үшін жергілікті муниципалды әкімшілікке, кәдеге жарату қызметіне немесе осы өнімді сатып алған дүкенге жүгініңіз.
Өндіруші құрылғының жұмыс істеуінің жалпы принциптеріне әсер етпейтін дизайнды, құрылымды және техникалық сипаттамаларды алдын ала хабарламастан өзгерту құқығын өзінде сақтайды, осыған байланысты нұсқаулық пен өнім арасындағы елеусіз айырмашылықтар байқалуы мүмкін. Егер пайдаланушы осындай айырмашылықтарды анықтаса, жаңартылған нұсқаулықты алу үшін info@maxwell-products.ru электрондық поштасы арқылы хабарлаңыз.
Құрылғының қызмет ету мерзімі 3 жыл
Кепілдік
Кепілдік шарттарына қатысты мәліметтерді құрылғы сатып алынған дилерден алуға болады. Осы кепілдік шарттары бойынша қандай да бір талап қою кезінде сату чекі немесе түбіртек ұсынылуы керек.
Бұл өнім 2014/30/EU EMC директивасына және 2014/35/EU төмен вольтты директивасына сәйкес келеді.
Бұйымның шығарылған күні техникалық деректер тақтасындағы сериялық нөмірде көрсетілген. Сериялық нөмір - он бір бірліктен тұратын нөмір, алғашқы төрт цифр шығарылған күнді көрсетеді. Мысалы, 0606ххххххх сериялық нөмірі бұйымның 2006 жылдың маусым айында (алтыншы айда) шығарылғанын білдіреді.
