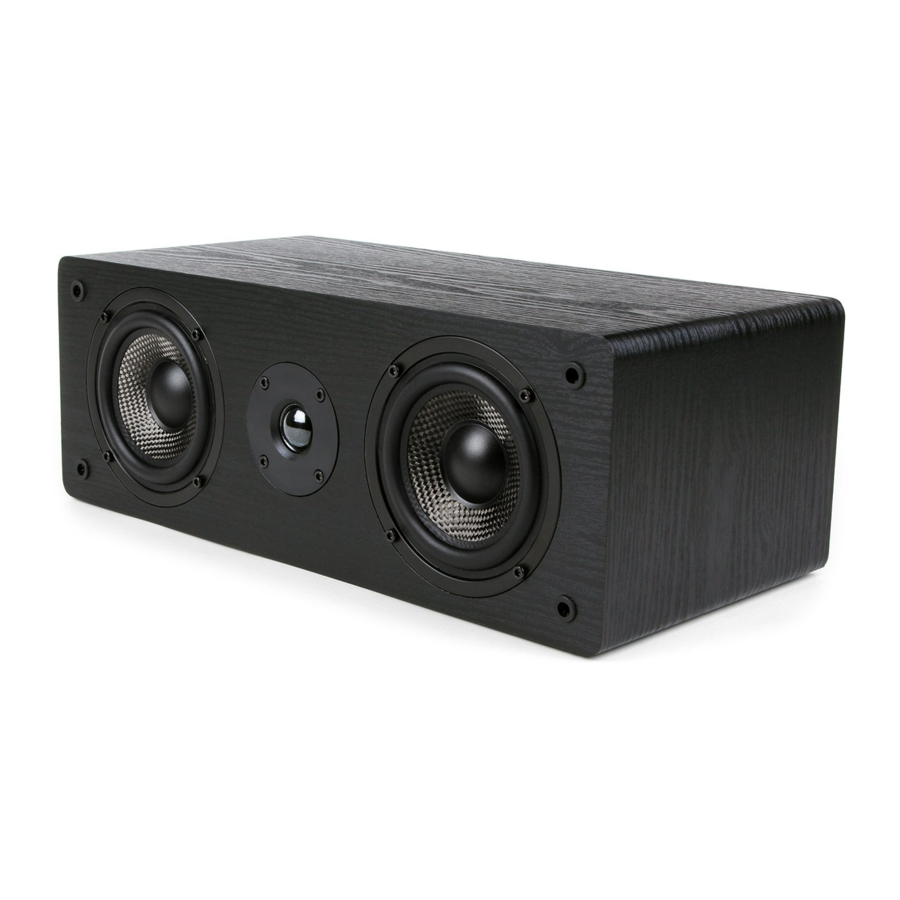

Micca MB42-C - 4 colių 2 krypčių garsiakalbio vadovas

Turinys

1 Bendrosios rekomendacijos
2 Konkretaus naudojimo rekomendacijos
- 2.1 Centrinio kanalo garsiakalbis
- 2.2 Stereo garsiakalbis ant stovo
3 Garsiakalbio laidas
4 Stiprintuvo prijungimas
5 Pastabos dėl stiprintuvo
6 Grotelių nuėmimas
7 MB42-C specifikacijos
8 Atsisiųsti instrukciją
9 Kitomis kalbomis

Bendrosios rekomendacijos

Aukštis - Normaliam klausymuisi iš fiksuotos klausymosi zonos, MB42-C idealiai turėtų būti pastatytas klausytojo ausų lygyje, klausytojui patogiai įsitaisius klausymosi vietoje. Jei neįmanoma pasiekti ausų lygio aukščio, naudokite putplasčio pleištus, kad pakreiptumėte garsiakalbį aukštyn arba žemyn, nukreipdami jį į klausytoją.

Orientacija - MB42-C sukurtas puikiai veikti tiek horizontaliai, tiek vertikaliai. Vertikalus išdėstymas užtikrina geresnes sklaidos charakteristikas, tačiau horizontalus išdėstymas tinkamas, kai praktiškai neįmanoma naudoti garsiakalbio vertikaliai.

Konkretaus naudojimo rekomendacijos

Centrinio kanalo garsiakalbis

Kai naudojamas kaip centrinio kanalo garsiakalbis, įsitikinkite, kad du priekiniai garsiakalbiai gerai dera su MB42-C. Tai galima pasiekti naudojant MB42 lentyninių garsiakalbių porą arba du papildomus MB42-C garsiakalbius kaip kairįjį ir dešinįjį garsiakalbius. Stenkitės visus tris kairiuosius, dešiniuosius ir centrinius garsiakalbius pastatyti maždaug tame pačiame aukštyje. Garsiakalbio aukštis turėtų būti parinktas taip, kad jis būtų kuo arčiau ausų lygio, atsižvelgiant į tai, ar klausytojai sėdės, ar stovės klausymosi zonoje.

Stereo garsiakalbis ant stovo

Kai MB42-C pora naudojama vertikaliai su garsiakalbių stovais, svarbu pasirinkti garsiakalbių stovus, kurie garsiakalbius pastatytų klausytojo ausų lygyje. Tai padarykite išmatuodami klausytojo ausies aukštį, kai jis sėdi klausymosi zonoje, ir atimdami 8 colius. Pavyzdžiui, jei klausytojo ausis išmatuojama 36 colių atstumu nuo grindų, kai jis sėdi, pasirinkite maždaug 28 colių aukščio garsiakalbių stovus.

Garsiakalbio laidas

MB42-C turėtų būti prijungtas prie stiprintuvo naudojant geros kokybės bedeguonį varinį garsiakalbio laidą, kad būtų užtikrintas geriausias veikimas.

Garsiakalbio laido storis arba skersmuo gali turėti įtakos MB42-C veikimui. Visada pasirinkite tinkamo skersmens garsiakalbio laidą, kad išvengtumėte per didelio garsiakalbio laido pasipriešinimo. Naudojant per mažą garsiakalbio laidą, gali sumažėti garsumas, detalumas ir dinaminis diapazonas. Pasirinkite MB42-C garsiakalbio laidą, remdamiesi šiomis minimaliomis rekomendacijomis:

50' arba mažiau - 16 Gauge 2 Conductor
50' - 80' - 14 Gauge 2 Conductor
80'-120' - 12 Gauge 2 Conductor
120'-200' - 10 Gauge 2 Conductor

Stiprintuvo prijungimas

Stiprintuvo garsiakalbio išvesties gnybtai paprastai yra pažymėti spalvomis: juoda - neigiamam (-), o raudona - teigiamam (+). Panašiai MB42-C turi garsiakalbio laido gnybtus su juoda ir raudona spalvomis. Jungdami garsiakalbio laidą, įsitikinkite, kad teigiamas stiprintuvo gnybtas yra prijungtas prie teigiamo MB42-C gnybto. Ir panašiai, neigiamas stiprintuvo gnybtas turėtų būti prijungtas prie neigiamo MB42-C gnybto.

Garsiakalbio laiduose paprastai naudojamas bent vienas iš kelių galimų metodų, padedančių išlaikyti teisingą poliškumą, įskaitant spalvomis pažymėtą izoliaciją arba laidininko gijas, arba teksto ir simbolių spausdinimą išilgai vienos laido izoliacijos pusės.

Pastabos dėl stiprintuvo

MB42-C varža svyruoja nuo 4 iki 8 omų. Būtina pasirūpinti, kad stiprintuvas galėtų atlaikyti 4 omų apkrovą. Kai kurie stiprintuvai turi jungiklį, kurį reikia nustatyti, kad pasirinktumėte 4 omų suderinamą veikimo režimą.

Netinkamai parinkus arba nustačius stiprintuvą, galima visam laikui sugadinti stiprintuvą arba garsiakalbį.

MB42-C galima naudoti su stiprintuvais, kurių galia yra nuo 15 iki 100 vatų vienam kanalui, jei elgiamasi pakankamai atsargiai. Jei girdite iškraipymus, sumažinkite garsumą, kol iškraipymai išnyks. Niekada neleiskite garsiakalbiui ir stiprintuvui groti ilgiau nei kelias sekundes, kai girdite iškraipymus.

Grotelių nuėmimas

MB42-C turi nuimamas groteles, kurias laiko keturi trinties kaiščiai. Norėdami nuimti groteles, atsargiai atkabinkite groteles nuo krašto, kol trinties kaiščiai visiškai atsilaisvins. Kad nepažeistumėte garsiakalbio tvarkyklių, nelieskite jų nei su grotelėmis, nei be jų.

MB42-C galima naudoti be grotelių, jei imamasi atsargumo priemonių, kad tvarkyklės nebūtų pažeistos, pavyzdžiui, kietais/aštriais daiktais, skysčiais, naminiais gyvūnais ar rankomis. Kai grotelės nenaudojamos, laikykite jas saugioje sausoje vietoje.

MB42-C specifikacijos

Žemų dažnių garsiakalbis: Dvigubas 4 colių anglies pluošto kūgis su guminiu apvadu
Aukštų dažnių garsiakalbis: 0,75 colio šilko kupolas
Korpusas: Portuota spintelė
Dažnio atsakas: 60Hz-20kHz (tipinis patalpoje)
Varža: 4-8 omai
Jautrumas: 86dB 1W/1M
Galingumas: 100 vatų (kiekvienas)
Matmenys: 5,3 colio (A) x 15 colių (P) x 7,1 colio (G)

Manoma, kad šiame vadove pateikta informacija yra tiksli ir patikima, tačiau Micca Ltd neprisiima jokios atsakomybės už jos naudojimą, taip pat už patentų ar kitų trečiųjų šalių teisių pažeidimus, kurie gali atsirasti naudojant šį vadovą ar produktą. Micca pasilieka teisę bet kuriuo metu be įspėjimo keisti produkto specifikacijas.
