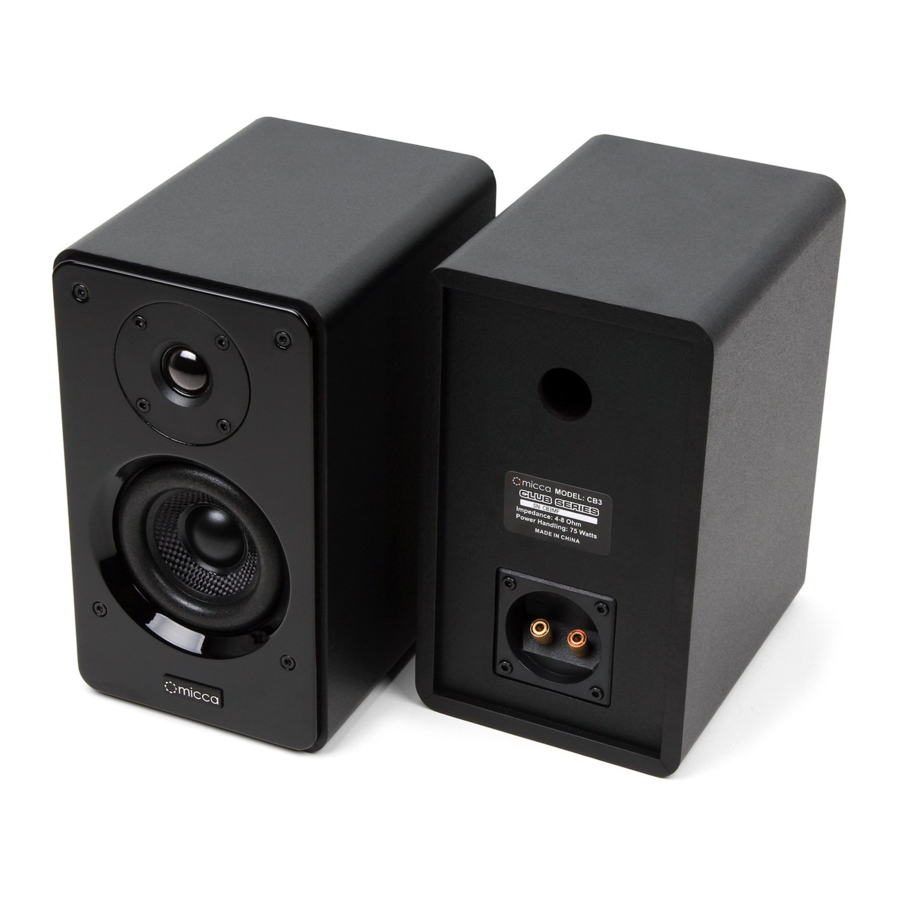

Micca Club Bookshelf CB3 - 3.5 colių 2 krypčių garsiakalbių serijos vadovas

Turinys

1 Bendrosios rekomendacijos
2 Konkrečios naudojimo rekomendacijos
3 Garsiakalbio laidas
4 Stiprintuvo prijungimas
5 Stiprintuvo aspektai
6 Grotelių nuėmimas
7 CB3 specifikacijos
8 Atsisiųsti instrukciją
9 Kitomis kalbomis

Bendrosios rekomendacijos

Aukštis - Norint klausytis stereo garsų iš fiksuotos klausymosi zonos, CB3 idealiausiu atveju turėtų būti pastatytas klausytojo ausų lygyje, o klausytojas turėtų patogiai įsitaisyti klausymosi vietoje.

Atskyrimas - Atstumas tarp CB3 garsiakalbių poros turėtų būti trumpesnis nei atstumas nuo garsiakalbių iki klausytojo. Norėdami gauti geriausius rezultatus, šiek tiek pakreipkite abu garsiakalbius į klausytoją.

Orientacija - Garsiakalbiai geriausius rezultatus duoda įprastoje vertikalioje padėtyje. Kai garsiakalbiai yra pastatyti daug aukščiau arba daug žemiau nei rekomenduojamas ausų lygio aukštis, garsiakalbius galima padėti ant šono, kad būtų užtikrintas geresnis veikimas ne ašyje, kai jie yra pastatyti ne optimaliose vietose.

Konkrečios naudojimo rekomendacijos

Lentyniniai garsiakalbiai

Kai dedate ant knygų lentynų, svarbu, kad abu garsiakalbiai būtų vienodo aukščio. Venkite dėti garsiakalbius skirtingame aukštyje, nes tai pablogins garsą. Garsiakalbio aukštis turėtų būti parinktas taip, kad jis būtų kuo arčiau ausų lygio, atsižvelgiant į tai, ar klausytojai klausysis sėdėdami, ar stovėdami klausymosi zonoje.

Stereo garsiakalbis ant stovo

Kai naudojate su garsiakalbių stovais, svarbu pasirinkti tokius garsiakalbių stovus, kurie garsiakalbius pastatytų klausytojo ausų lygyje. Tai padarykite išmatuodami klausytojo ausies aukštį, kai jis sėdi klausymosi zonoje, ir atimkite 6 colius. Pavyzdžiui, jei klausytojo ausis yra 36 colių atstumu nuo grindų, kai jis sėdi, pasirinkite maždaug 30 colių aukščio garsiakalbių stovus.

Stalinis artimojo lauko monitorius

CB3 gali būti naudojamas kaip staliniai / artimojo lauko monitoriaus garsiakalbiai, pavyzdžiui, kai jie yra pastatyti abiejose ekrano arba mikšerio pulto pusėse. Jei CB3 negalima pastatyti šalia ausų lygio, monitoriaus izoliaciniai pleištai, tokie kaip Auralex MoPAD, taip pat nebrangios alternatyvos, gali būti naudojami garsiakalbiams šiek tiek atlenkti atgal ir atjungti garsiakalbius nuo stalo paviršiaus. Atminkite, kad CB3 nėra ekranuotas, todėl jo negalima dėti šalia CRT ekranų ar kitos magnetiškai jautrios įrangos.

Garsiakalbio laidas

Norint pasiekti geriausią našumą, CB3 turėtų būti prijungtas prie stiprintuvo naudojant geros kokybės bedeguonį varinį garsiakalbio laidą.

Garsiakalbio laido storis arba skersmuo gali turėti įtakos CB3 veikimui. Visada pasirinkite tinkamo skersmens garsiakalbio laidą, kad išvengtumėte per didelės garsiakalbio laido varžos. Naudojant per mažo dydžio garsiakalbio laidą, gali sumažėti garsumas, detalumas ir dinaminis diapazonas. Pasirinkite CB3 garsiakalbio laidą pagal šias minimalias rekomendacijas:

50' or less - 16 Gauge 2 Conductor (50 pėdų ar mažiau - 16 gabarito 2 laidininkai)
50' - 80' - 14 Gauge 2 Conductor (50–80 pėdų - 14 gabarito 2 laidininkai)
80'-120' - 12 Gauge 2 Conductor (80–120 pėdų - 12 gabarito 2 laidininkai)
120'-200' - 10 Gauge 2 Conductor (120–200 pėdų - 10 gabarito 2 laidininkai)

Stiprintuvo prijungimas

Stiprintuvo garsiakalbio išvesties gnybtai paprastai yra pažymėti spalvomis: juoda - neigiamam (-), o raudona - teigiamam (+). Panašiai CB3 turi garsiakalbio laido gnybtus su juoda ir raudona spalvomis. Jungdami garsiakalbio laidą, įsitikinkite, kad teigiamas stiprintuvo gnybtas yra prijungtas prie teigiamo CB3 gnybto. Ir panašiai, neigiamas stiprintuvo gnybtas turėtų būti prijungtas prie neigiamo CB3 gnybto.

Garsiakalbių laiduose paprastai naudojamas bent vienas iš kelių galimų būdų, padedančių išlaikyti teisingą poliškumą, įskaitant spalvomis pažymėtą izoliaciją arba laidininko gijas, arba teksto ir simbolių spausdinimą išilgai vienos laido izoliacijos pusės.

Stiprintuvo aspektai

CB3 varža svyruoja nuo 4 iki 8 omų. Būtina pasirūpinti, kad stiprintuvas galėtų atlaikyti 4 omų apkrovą. Kai kurie stiprintuvai turi jungiklį, kurį reikia nustatyti, kad būtų pasirinktas 4 omų suderinamas veikimo režimas. Netinkamai parinkus arba nustačius stiprintuvą, galima visam laikui sugadinti stiprintuvą arba garsiakalbį.

CB3 galima naudoti su 15–100 vatų vienam kanalui stiprintuvais, jei elgiamasi pakankamai atsargiai. Jei girdite iškraipymus, sumažinkite garsumą, kol iškraipymai išnyks. Niekada neleiskite garsiakalbiui ir stiprintuvui groti ilgiau nei kelias sekundes, kai girdite iškraipymus.

Grotelių nuėmimas

CB3 turi nuimamas groteles, kurias laiko keturi magnetai. Norėdami nuimti groteles, atsargiai atlenkite groteles nuo krašto, kol magnetiniai kontaktai visiškai atsijungs. Kad nepažeistumėte garsiakalbių tvarkyklių, nelieskite jų nei su grotelėmis, nei be jų.

CB3 galima naudoti be grotelių, jei imamasi atsargumo priemonių, kad būtų išvengta tvarkyklių pažeidimų, pavyzdžiui, kietais / aštriais daiktais, skysčiais, naminiais gyvūnais ar rankomis. Kai nenaudojate, laikykite groteles saugioje sausoje vietoje.

CB3 specifikacijos

Žemų dažnių garsiakalbis: 3,5 colio anglies pluošto kūgis su putų apvadu
Aukštų dažnių garsiakalbis: 0,75 colio šilko kupolas
Korpusas: Ported Cabinet (Korpusas su anga)
Dažnio atsakas: 55Hz-20kHz (Typical In-Room) (Įprastas patalpoje)
Varža: 4-8 omai
Jautrumas: 83dB 1W/1M
Galingumas: 75 vatai (kiekvienas)
Matmenys: 8,8" (A) x 5,1" (P) x 7,2" (G)

Manoma, kad šiame vadove pateikta informacija yra tiksli ir patikima, tačiau Micca Ltd neprisiima jokios atsakomybės už jos naudojimą, taip pat už patentų ar kitų trečiųjų šalių teisių pažeidimus, kurie gali atsirasti naudojant šį vadovą ar gaminį. Micca pasilieka teisę bet kuriuo metu be įspėjimo keisti gaminio specifikacijas.
