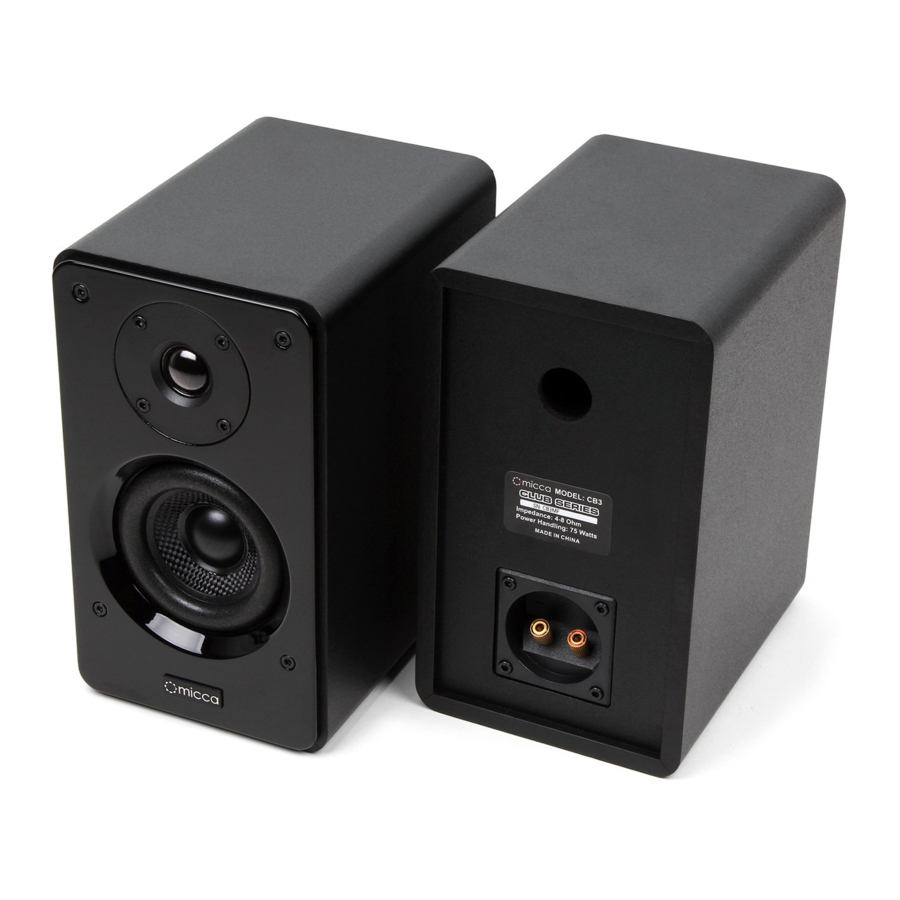

Руководство пользователя полочной акустической системы Micca Club Bookshelf CB3 - 3.5-Inch 2-Way Loudspeaker Series
Общие рекомендации
Высота - Для прослушивания стерео в фиксированной зоне прослушивания CB3 в идеале следует размещать на уровне ушей слушателя, удобно расположившегося в месте прослушивания.
Разделение - Расстояние между парой колонок CB3 должно быть меньше, чем расстояние от колонок до слушателя. Для достижения наилучших результатов слегка наклоните обе колонки внутрь, в сторону слушателя.
Ориентация - Колонки обеспечивают наилучшие результаты в своей обычной вертикальной ориентации. Если колонки расположены значительно выше или ниже рекомендованной высоты на уровне ушей, колонки можно разместить на боку, чтобы обеспечить лучшую внеосевую производительность при таком неоптимальном размещении.
Рекомендации по конкретному применению
Полочные колонки
При размещении на книжных полках важно, чтобы обе колонки находились на одинаковой высоте. Избегайте размещения колонок на разной высоте, так как это ухудшит звук. Высоту колонок следует выбирать так, чтобы она была как можно ближе к уровню ушей, учитывая, будут ли слушатели сидеть или стоять в зоне прослушивания.
Стереоколонки на стойках
При использовании стоек для колонок важно выбирать стойки, которые располагают колонки на уровне ушей слушателя. Для этого измерьте высоту уха слушателя, когда он сидит в зоне прослушивания, и вычтите 6 дюймов. Например, если высота уха слушателя составляет 36 дюймов от пола в сидячем положении, выберите стойки для колонок высотой примерно 30 дюймов.
Настольный монитор ближнего поля
CB3 можно использовать в качестве настольных/ближних мониторных колонок, например, разместив их по обе стороны от дисплея или микшерного пульта. Если CB3 невозможно расположить рядом с уровнем ушей, можно использовать клинья для изоляции мониторов, такие как Auralex MoPAD, а также недорогие альтернативы, чтобы слегка наклонить колонки назад и отделить колонки от поверхности стола. Имейте в виду, что CB3 не экранирован и поэтому не должен располагаться вблизи ЭЛТ-дисплеев или другого оборудования, чувствительного к магнитным полям.
Акустический кабель
Для достижения наилучших результатов CB3 следует подключать к усилителю с помощью высококачественного акустического кабеля из бескислородной меди.
Калибр или толщина акустического кабеля может влиять на производительность CB3. Всегда выбирайте акустический кабель подходящего калибра, чтобы предотвратить чрезмерное сопротивление акустического кабеля. Использование акустического кабеля недостаточного размера может привести к потере громкости, детализации и динамического диапазона. Пожалуйста, выбирайте акустический кабель для CB3 на основе следующих минимальных рекомендаций:
- 50' or less - 16 Gauge 2 Conductor (50 футов или меньше - 16 калибр, 2 проводника)
- 50' - 80' - 14 Gauge 2 Conductor (50 - 80 футов - 14 калибр, 2 проводника)
- 80'-120' - 12 Gauge 2 Conductor (80 - 120 футов - 12 калибр, 2 проводника)
- 120'-200' - 10 Gauge 2 Conductor (120 - 200 футов - 10 калибр, 2 проводника)
Подключение усилителя
Выходные клеммы динамиков усилителя обычно имеют цветовую маркировку: черный для отрицательного (-) и красный для положительного (+). Аналогично, CB3 имеет клеммы для подключения динамиков с черной и красной цветовой кодировкой. При подключении акустического кабеля убедитесь, что положительная клемма на усилителе подключена к положительной клемме на CB3. И, соответственно, отрицательная клемма на усилителе должна быть подключена к отрицательной клемме на CB3.
В акустических кабелях обычно используется по крайней мере один из нескольких возможных методов, помогающих поддерживать правильную полярность, включая цветовую маркировку изоляции или жил проводника, или печать текста и символов вдоль одной стороны изоляции провода.
Рекомендации по усилителю
Импеданс CB3 варьируется от 4 до 8 Ом. Необходимо убедиться, что усилитель способен выдерживать нагрузку в 4 Ом. Некоторые усилители имеют переключатель, который необходимо установить для выбора режима работы, совместимого с 4 Ом. Неправильный выбор или настройка усилителя может привести к необратимому повреждению усилителя или динамика.
CB3 можно использовать с усилителями мощностью от 15 до 100 Вт на канал, если соблюдать разумную осторожность. При появлении слышимых искажений уменьшите громкость до тех пор, пока искажения не исчезнут. Никогда не позволяйте динамику и усилителю работать более нескольких секунд при наличии слышимых искажений.
Снятие решетки
CB3 имеет съемную решетку, которая удерживается на месте четырьмя магнитами. Чтобы снять решетку, осторожно отделите ее от края, пока контакты магнитов не будут полностью разъединены. Чтобы не повредить динамики, не прикасайтесь к ним ни с установленной решеткой, ни без нее.
CB3 можно использовать без установленных решеток, если соблюдать осторожность, чтобы предотвратить повреждение динамиков, например, твердыми/острыми предметами, жидкостями, домашними животными или руками. Храните решетки в безопасном сухом месте, когда они не используются.
Характеристики CB3
- НЧ-динамик: 3.5" Carbon Fiber Cone with Foam Surround (3,5-дюймовый конус из углеродного волокна с пенопластовым подвесом)
- Твитер: 0.75" Silk Dome (0,75-дюймовый шелковый купол)
- Корпус: Ported Cabinet (Фазоинверторный корпус)
- Частотная характеристика: 55Hz-20kHz (Typical In-Room) (55 Гц-20 кГц (типичная в помещении))
- Импеданс: 4-8 Ohms (4-8 Ом)
- Чувствительность: 83dB 1W/1M (83 дБ 1 Вт/1 м)
- Обработка мощности: 75 Watts (Each) (75 Вт (каждый))
- Размеры: 8.8" (H) x 5.1" (W) x 7.2" (D) (8,8" (В) x 5,1" (Ш) x 7,2" (Г))
Считается, что информация в этом руководстве является точной и надежной, но Micca Ltd не несет ответственности за ее использование, а также за любые нарушения патентов или других прав третьих лиц, которые могут возникнуть в результате использования этого руководства или продукта. Micca оставляет за собой право изменять технические характеристики продукта в любое время без предварительного уведомления.
Micca, CB3 и логотип Micca являются товарными знаками Micca Ltd. Другие товарные знаки, упомянутые в этом руководстве, являются собственностью их соответствующих владельцев.
© 2013 Micca Ltd. Все права защищены.
