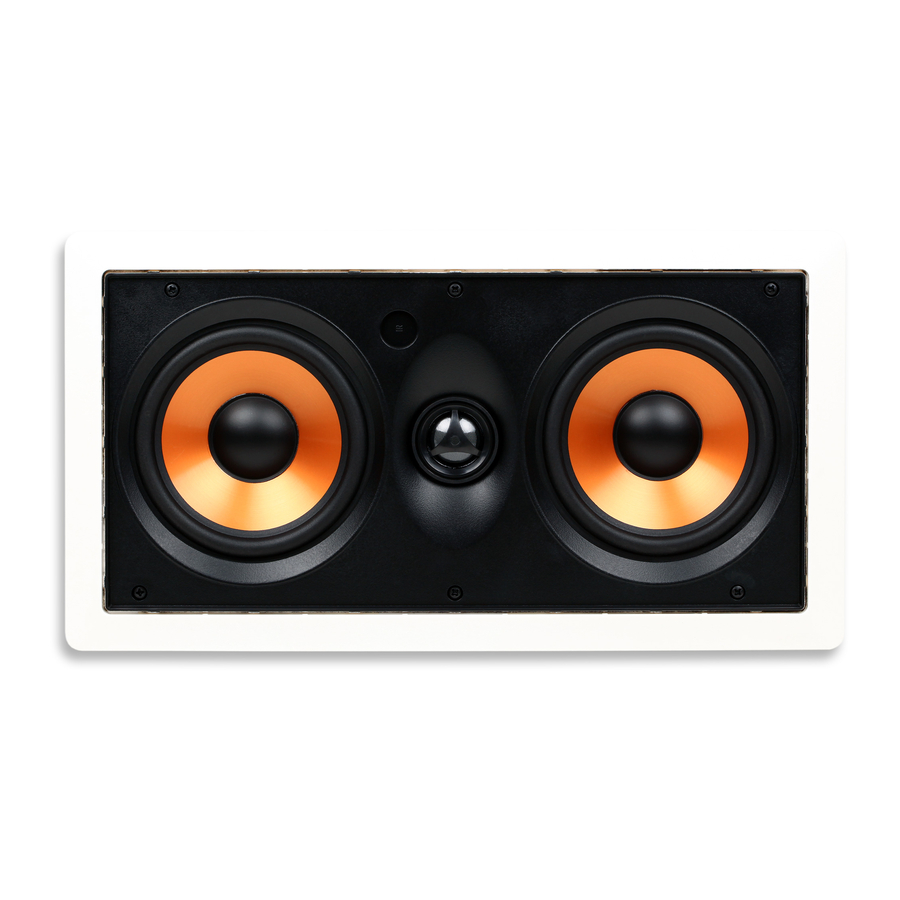

Micca M-CS - Руководство по эксплуатации двухполосной встраиваемой в стену акустической системы 5.25”
Инструменты для установки
Правильная установка обеспечивает оптимальную производительность M-CS.
Потребуются следующие инструменты для установки:
- Пила для гипсокартона
- Отвертка, крестовая
- Малярный скотч – от 1,8 до 2,0 дюймов
- Карандаш
- Пузырьковый или лазерный уровень
- Рулетка
- Детектор стоек
Место установки
При выборе места для установки динамиков M-CS убедитесь, что в этом месте нет электрических проводов, воздуховодов, водопроводных труб, газовых труб или каких-либо других коммуникаций. M-CS можно устанавливать в любой ориентации, чтобы обеспечить надлежащее покрытие в месте прослушивания. Хотя чаще всего его устанавливают в стену, его также можно установить в потолок. При выборе места для установки M-CS учитывайте следующее:
- Ориентация – M-CS следует устанавливать горизонтально в качестве динамика центрального канала или вертикально в качестве передних или тыловых динамиков.
- Разделение – При использовании в качестве передних или тыловых динамиков расстояние между парой M-CS должно быть меньше, чем расстояние от динамиков до слушателя.
- Высота – Передний динамик должен располагаться так, чтобы центр M-CS находился на уровне уха слушателя в сидячем положении. Центральный динамик может располагаться выше или ниже телевизора/дисплея, в зависимости от того, что ближе к уровню уха в сидячем положении. Тыловые динамики должны располагаться чуть выше уровня уха в сидячем положении. Если тыловой динамик расположен очень близко к слушателю, высоту установки можно увеличить до 3 футов над уровнем уха в сидячем положении для компенсации.
- Направление твитера – Твитер должен быть направлен на слушателя во всех местах установки.
Подготовка к установке
Для M-CS требуется вырез, размер которого указан в разделе спецификаций. Для крепления требуется дополнительно ¾" во всех направлениях за стеной. В современных домах обычно используются стеновые стойки, расположенные с шагом 16", что обеспечивает примерно 14 ⅜" между стойками.
Используйте детектор стоек, чтобы найти стойки в стене, включая горизонтальные распорки, которые могут мешать высоте установки.
Используйте прилагаемый шаблон и карандаш, чтобы отметить место, где будет сделан вырез. Используйте пузырьковый или лазерный уровень, чтобы убедиться, что шаблон прямой. Вырежьте небольшое квадратное отверстие в отмеченном месте, чтобы еще раз проверить отсутствие препятствий за стеной.
С помощью пилы для гипсокартона сделайте монтажный вырез в соответствии с контуром шаблона. Обязательно прорежьте гипсокартон под углом 90 градусов. Обрежьте все зазубренные или незакрепленные куски гипсокартона. Закройте обрезанные края гипсокартона полосками малярного скотча, перекрывая края как с лицевой, так и с обратной стороны гипсокартона (см. рисунок 1).
Это предотвратит выбивание гипса из гипсокартона из-за вибрации динамика. Не допускайте, чтобы край малярного скотча выступал более чем на ¼" за вырез на внешней поверхности стены. Малярный скотч в пределах ¼" от выреза будет скрыт рамкой динамика.
Если стена содержит изоляцию, удалите изоляцию в месте выреза и примерно на 1 фут выше и ниже него. Это обеспечит достаточный объем воздуха для работы M-CS. Закрепите любую незакрепленную изоляцию над вырезом.
Если стена не изолирована, рекомендуется заполнить полость стены примерно 2 футами стекловолоконной изоляции как выше, так и ниже выреза, начиная примерно с 1 фута выше и ниже выреза. Изоляция обеспечит демпфирование динамика и изолирует вибрации.
Акустический кабель
Встраиваемые в стену динамики следует подключать к усилителю с помощью акустического кабеля CL2/CL3 с рейтингом UL – это требуется строительными нормами для большинства потребителей. Избегайте прокладки акустического кабеля параллельно с бытовой электропроводкой переменного тока, чтобы избежать потенциального гула. Однако допускается пересечение акустического кабеля с электропроводкой переменного тока под прямым углом.
Рекомендуется, чтобы установку акустического кабеля выполнял профессиональный или лицензированный электрик, если вам неудобно выполнять эту задачу самостоятельно.
Калибр или толщина акустического кабеля может повлиять на производительность M-CS. Всегда выбирайте акустический кабель CL2/CL3 с соответствующим калибром, чтобы предотвратить чрезмерное сопротивление акустического кабеля. Использование акустического кабеля недостаточного размера может привести к потере громкости, детализации и динамического диапазона. Пожалуйста, выбирайте акустический кабель для M-CS на основе следующих минимальных рекомендаций:
- 50' или меньше - 16 AWG 2-жильный CL2/CL3
- 50' - 80' - 14 AWG 2-жильный CL2/CL3
- 80'-120' - 12 AWG 2-жильный CL2/CL3
- 120'-200' - 10 AWG 2-жильный CL2/CL3
Выходные клеммы динамиков усилителя обычно имеют цветовую маркировку: черный для отрицательного (-) и красный для положительного (+). Аналогично, M-CS имеет клеммы для акустического кабеля с черной и красной цветовой маркировкой. При подключении акустического кабеля убедитесь, что положительная клемма на усилителе подключена к положительной клемме на MCS. И аналогично, отрицательная клемма на усилителе должна быть подключена к отрицательной клемме на M-CS. В акустических кабелях обычно используется по крайней мере один из нескольких возможных методов для поддержания правильной полярности, включая цветовую маркировку изоляции или жил проводника, или печать текста и символов вдоль одной стороны изоляции провода.
Снятие решетки
M-CS имеет 6 монтажных выступов на задней панели, которые вращаются. Глядя на заднюю часть динамика, поверните выступы полностью против часовой стрелки, чтобы они выступали от рамки динамика. Сдвиньте каждый выступ к передней части динамика, и когда винт выступа соприкоснется с решеткой, осторожно надавите, чтобы решетка отошла от динамика.
Решетка удерживается на месте за счет контактного давления. Будьте осторожны при снятии и повторной установке решетки, чтобы не деформировать ее из-за чрезмерного усилия.
Установка динамика
Глядя на заднюю часть M-CS, поверните выступы полностью по часовой стрелке, чтобы они находились внутри рамки динамика (см. рисунок 2). Если выступ не остается повернутым, затяните его винт, пока он не останется повернутым – не перетягивайте.
Поместите динамик в вырез в стене. По одному ослабьте каждый из шести винтов, пока выступы не смогут свободно вращаться. Затем затяните каждый винт по часовой стрелке, пока выступы не прижмутся к внутренней поверхности стены. Динамик должен быть только правильно выровнен и надежно закреплен на стене – не перетягивайте, чтобы сломать выступы или повредить стену.
Покраска рамки и решетки
Прилагаемый шаблон можно использовать в качестве защиты от краски, если его обрезать. Аккуратно обрежьте по внутренней линии и поместите защиту от краски внутрь рамки динамика, сняв решетку. Теперь рамку можно покрасить в соответствии с поверхностью стены. Используйте соответствующий грунт для покраски пластика.
Следует красить только переднюю часть решетки, краска по бокам затруднит установку решетки на рамку динамика. Будьте осторожны, чтобы не засорить перфорации решетки, так как это может повлиять на производительность динамика, ограничивая поток воздуха.
Направление твитера
Производительность динамика является оптимальной, когда он направлен на слушателя. Поскольку нецелесообразно устанавливать встраиваемые в стену динамики под углом, достаточно направить только твитер, поскольку он воспроизводит наиболее чувствительные к направлению звуковые частоты. По этой причине M-CS оснащен твитером, который можно направить в сторону зоны прослушивания.
Чтобы направить твитер, осторожно нажмите на его круглый внешний край. Избегайте касания купольной диафрагмы или рассеивателя. Полезно послушать знакомую музыкальную композицию с сильным центральным образом, например, вокал, во время направления твитера. Когда твитеры правильно направлены, центральный образ должен быть когерентным и стабильным из положения прослушивания.
Установка решетки
Решетка динамика удерживается на месте в монтажной канавке за счет трения. Начните с вдавливания решетки динамика в канавку в одном месте, а затем обойдите динамик, вдавливая большую часть края решетки на место, пока решетка не будет полностью установлена.
В большинстве установок естественного трения между решеткой и монтажной канавкой достаточно, чтобы надежно удерживать решетку. Если требуется дополнительное трение, используйте сегменты черного липкого материала, поставляемого с динамиком. Разверните липкий материал из защитной бумаги и вдавите его в монтажную канавку на динамике. Равномерно расположите липкий материал вокруг динамика. Завершите, вдавив решетку, как описано выше.
Демонтаж динамика
M-CS можно легко снять, если это когда-либо потребуется. Снимите решетку с помощью небольшого крючка, который можно приобрести в хозяйственных магазинах и магазинах автозапчастей. Ослабьте четыре винта, пока выступы не освободятся от потолка и не задвинутся обратно в рамку динамика. Вытащите M-CS из стены и отсоедините акустический кабель. Теперь динамик можно легко заменить или отремонтировать.
Характеристики M-CS
- НЧ-динамик: Двойной магнитно-экранированный 5,25" полипропиленовый конус, наполненный слюдой, с бутилкаучуковым подвесом
- Твитер: 1" поворотный шелковый купол, охлаждаемый феррожидкостью
- Кроссовер: 12 дБ/октава с компенсационной сетью
- Частотная характеристика: 60 Гц-20 кГц
- Импеданс: 8 Ом
- Чувствительность: 90 дБ 1 Вт/1 м
- Обработка мощности: 120 Вт (каждый)
- Внешние размеры: 15,4" (Ш) x 8,3" (В)
- Размеры выреза: 13,8" (Ш) x 6,7" (В)
- Глубина установки: 3,1"
