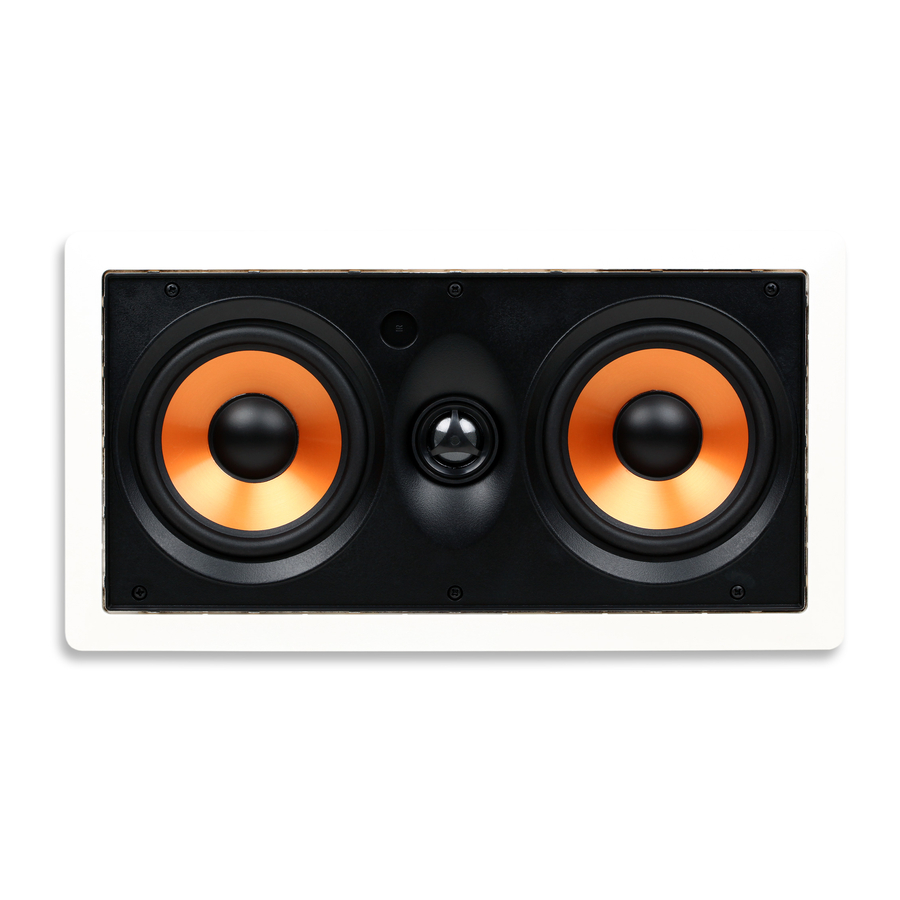

Micca M-CS - Dual 5.25” 2-Way In-Wall Speaker qo'llanmasi

O'rnatish uchun asboblar

To'g'ri o'rnatish M-CS dan optimal ishlashni ta'minlaydi.
Quyidagi o'rnatish asboblari kerak bo'ladi:

1. Gipsokarton arra
2. Buragich, Phillips kallakli
3. Niqoblovchi lenta – 1,8 dan 2,0 dyuymgacha
4. Qalam
5. Pufakchali yoki lazerli nivelir
6. Ruletka
7. Tirkich izlagich

O'rnatish joyi

M-CS karnaylarini o'rnatish joyini tanlashda, bu joyda elektr simlari, kanallar, sanitariya-texnik vositalar, gaz quvurlari yoki boshqa xizmatlar o'tmasligiga ishonch hosil qiling. M-CS tinglovchining pozitsiyasida to'g'ri qamrovni ta'minlash uchun har qanday yo'nalishda o'rnatilishi mumkin. Ko'pincha devorga o'rnatilgan bo'lsa-da, uni shiftga ham o'rnatish mumkin. M-CS ni qayerga o'rnatishni hal qilishda quyidagilarni yodda tuting:

• Yo'nalish – M-CS markaziy kanal karnayi sifatida gorizontal ravishda yoki old yoki o'rab turuvchi karnaylar sifatida vertikal ravishda o'rnatilishi kerak.
• Ajratish – Old yoki o'rab turuvchi karnaylar sifatida ishlatilganda, M-CS juftligi orasidagi masofa karnaylardan tinglovchigacha bo'lgan masofadan qisqaroq bo'lishi kerak.
• Balandlik – Old karnay pozitsiyasi M-CS ning markazi o'tirgan tinglovchining quloq sathida bo'lishi kerak. Markaziy karnay pozitsiyasi televizor/displeyning yuqorisida yoki pastida bo'lishi mumkin, qaysi biri o'tirgan quloq sathiga yaqinroq bo'lsa. O'rab turgan joylar o'tirgan quloq sathidan biroz yuqoriroq bo'lishi kerak. Agar o'rab turgan joy tinglovchiga juda yaqin bo'lsa, kompensatsiya qilish uchun o'rnatish balandligi o'tirgan quloq sathidan 3 futgacha yuqori bo'lishi mumkin.
• Tviter yo'nalishi – Tviter barcha o'rnatish joylari uchun tinglovchiga qaratilgan bo'lishi kerak.

O'rnatishga tayyorgarlik

M-CS spetsifikatsiyalar bo'limida ko'rsatilgan kesish o'lchamini talab qiladi. Biriktirish uchun devor orqasida har tomondan qo'shimcha ¾" talab qilinadi. Zamonaviy uy qurilishi odatda 16 dyuymli markazlarda joylashgan devor tirkichlaridan foydalanadi va tirkichlar orasida taxminan 14 ⅜" masofani ta'minlaydi.

O'rnatish balandligiga xalaqit berishi mumkin bo'lgan gorizontal tayanchlar, shu jumladan, devordagi tirkichlarni aniqlash uchun tirkich izlagichdan foydalaning.

Ta'minlangan andozadan va qalamdan foydalanib, kesish joyi qayerda qilinishini belgilang. Andoza to'g'ri ekanligiga ishonch hosil qilish uchun pufakchali yoki lazerli nivelirdan foydalaning. Devor orqasida hech qanday to'siq yo'qligini ikki marta tekshirish uchun belgilangan joyda kichik kvadrat teshikni kesib oling.

Gipsokarton arra yordamida andoza konturiga muvofiq o'rnatish kesmasini qiling. Gipsokartonni 90 daraja burchak ostida kesib oling. Har qanday tishli yoki bo'sh gipsokarton bo'laklarini kesib tashlang. Gipsokartonning kesilgan qirralarini niqoblovchi lenta chiziqlari bilan yoping, gipsokartonning old va orqa tomonlaridagi qirralarini buklang (1-rasmga qarang).

Bu gipsokartondagi gipsning karnay tebranishidan bo'shashishiga yo'l qo'ymaydi. Niqoblovchi lenta qirrasining tashqi devor yuzasida kesilgan joydan ¼" dan ko'proq chiqib ketishiga yo'l qo'ymang. Kesilgan joydan ¼" ichidagi niqoblovchi lenta karnay ramkasi bilan yashiriladi.

Agar devorda izolyatsiya bo'lsa, kesilgan joydagi va undan taxminan 1 fut yuqori va pastdagi izolyatsiyani olib tashlang. Bu M-CS ning ishlashi uchun etarli havo hajmini ta'minlaydi. Kesilgan joyning yuqorisidagi har qanday bo'shashgan izolyatsiyani mahkamlang.

Agar devor izolyatsiya qilinmagan bo'lsa, devor bo'shlig'ini kesilgan joyning yuqorisida va pastida taxminan 1 futdan boshlab, taxminan 2 fut shisha tolali izolyatsiya bilan to'ldirish tavsiya etiladi. Izolyatsiya karnayga dampingni ta'minlaydi va tebranishlarni izolyatsiya qiladi.

Karnay simi

Devorga o'rnatiladigan karnaylar kuchaytirgichga UL reytingli CL2/CL3 karnay simi bilan ulanishi kerak – bu ko'pchilik iste'molchilar uchun qurilish qoidasi bilan talab qilinadi. Potentsial shovqinni oldini olish uchun karnay simini maishiy AC simlariga parallel ravishda o'rnatishdan saqlaning. Karnay simining AC simini to'g'ri burchak ostida kesib o'tishi mumkin.

Agar siz bu vazifani bajarishda noqulaylik sezsangiz, karnay simini o'rnatishni professional yoki litsenziyalangan elektrchiga topshirish tavsiya etiladi.

Karnay simining o'lchami yoki qalinligi M-CS ning ishlashiga ta'sir qilishi mumkin. Haddan tashqari karnay simining qarshiligini oldini olish uchun har doim tegishli o'lchamdagi CL2/CL3 reytingli devorga o'rnatiladigan karnay simini tanlang. Kichik o'lchamdagi karnay simidan foydalanish ovoz balandligi, tafsilotlar va dinamik diapazonning yo'qolishiga olib kelishi mumkin. Iltimos, quyidagi minimal tavsiyalarga asoslanib, M-CS uchun karnay simini tanlang:

• 50' yoki undan kam - 16 o'lchamli 2 o'tkazgichli CL2/CL3
• 50' - 80' - 14 o'lchamli 2 o'tkazgichli CL2/CL3
• 80'-120' - 12 o'lchamli 2 o'tkazgichli CL2/CL3
• 120'-200' - 10 o'lchamli 2 o'tkazgichli CL2/CL3

Kuchaytirgich karnay chiqish terminallari odatda qora rang bilan manfiy (-) va qizil rang bilan musbat (+) bilan kodlangan. Xuddi shunday, M-CS karnay simi terminallariga qora va qizil rangli kodlangan. Karnay simini ulashda kuchaytirgichdagi musbat terminal MCS dagi musbat terminalga ulanganligiga ishonch hosil qiling. Xuddi shunday, kuchaytirgichdagi manfiy terminal M-CS dagi manfiy terminalga ulanishi kerak. Karnay simlari odatda to'g'ri polaritni saqlashga yordam berish uchun bir nechta mumkin bo'lgan usullardan kamida bittasidan foydalanadi, jumladan, rangli kodlangan izolyatsiya yoki o'tkazgich iplari yoki sim izolyatsiyasining bir tomoni bo'ylab matn va belgilarni chop etish.

Panjarani olib tashlash

M-CS ning orqa tomonida aylanadigan 6 ta o'rnatish yorlig'i mavjud. Karnayning orqa tomoniga qarab turib, yorliqlarni soat strelkasiga qarshi to'liq aylantiring, shunda ular karnay ramkasidan uzoqda turadi. Har bir yorliqni karnayning old tomoniga siljiting va yorliq vint panjara bilan aloqa qilganda, panjara karnaydan uzoqlashishi uchun ehtiyotkorlik bilan bosing.

Panjara kontakt bosimi bilan ushlab turiladi. Haddan tashqari kuch tufayli uni buzmaslik uchun panjarani olib tashlashda va qayta o'rnatishda ehtiyot bo'ling.

Karnayni o'rnatish

M-CS ning orqa tomoniga qarab turib, yorliqlarni soat strelkasi bo'yicha to'liq aylantiring, shunda ular karnay ramkasining ichida bo'ladi (2-rasmga qarang). Agar yorliq aylantirilgan holda qolmasa, vintini aylantirilgan holda qolguncha torting – haddan tashqari tortmang.

Karnayni devordagi kesmaga joylashtiring. Bir vaqtning o'zida oltita vintning har birini yorliqlar erkin aylana olguncha bo'shating. Keyin yorliqlar ichki devor yuzasiga mahkam bosilguncha har bir vintni soat strelkasi bo'yicha torting. Karnay faqat to'g'ri tekislanishi va devorga mahkam o'rnatilishi kerak – yorliqlarni sindirish yoki devorga zarar etkazish uchun haddan tashqari tortmang.

Ramka va panjarani bo'yash

Ta'minlangan andozadan kesilganda bo'yoq qalqoni sifatida foydalanish mumkin. Ichki chiziq bo'ylab ehtiyotkorlik bilan kesib oling va panjara olib tashlangan holda bo'yoq qalqonini karnay ramkasining ichiga joylashtiring. Endi ramkani devor yuzasiga mos ravishda bo'yash mumkin. Plastmassani bo'yash uchun mos primerdan foydalaning.

Faqat panjaraning old tomoni bo'yalishi kerak, yon tomonlaridagi bo'yoq panjarani karnay ramkasiga o'rnatishni qiyinlashtiradi. Havoning o'tishini cheklash orqali karnayning ishlashiga ta'sir qilishi mumkinligi sababli, panjara teshiklarini tiqilib qolishiga yo'l qo'ymang.

Tviter yo'nalishi

Karnayning ishlashi tinglovchiga qaratilganda optimal bo'ladi. Devorga o'rnatiladigan karnaylarni burchak ostida o'rnatish amaliy bo'lmagani uchun, eng yo'nalishga sezgir audio chastotalarni qayta ishlab chiqaradigan tviterni yo'naltirish kifoya. Shu sababli, M-CS tinglash maydoniga qaratilishi mumkin bo'lgan tviter bilan qurilgan.

Tviterni yo'naltirish uchun uning dumaloq tashqi qirrasini ehtiyotkorlik bilan bosing. Gumbaz diafragmasi yoki diffuzerga tegishdan saqlaning. Tviterni yo'naltirayotganda vokal kabi kuchli markaziy tasvirga ega bo'lgan tanish musiqani tinglash yordam beradi. Tviterlar to'g'ri yo'naltirilganda, markaziy tasvir tinglash pozitsiyasidan izchil va barqaror bo'lishi kerak.

Panjarani o'rnatish

Karnay panjarasi o'rnatish ariqchasida ishqalanish bilan ushlab turiladi. Karnay panjarasini bir joyda ariqchaga bosishdan boshlang, so'ngra panjara to'liq o'rnashguncha panjara qirrasini joyiga bosib karnay atrofida aylanib chiqing.

Aksariyat o'rnatishlarda panjara va o'rnatish ariqchasi o'rtasidagi tabiiy ishqalanish panjarani mahkam ushlab turish uchun etarli. Agar qo'shimcha ishqalanish kerak bo'lsa, karnay bilan ta'minlangan qora yopishqoq material segmentlaridan foydalaning. Yopishqoq materialni himoya qog'ozidan oching va karnaydagi o'rnatish ariqchasiga bosing. Yopishqoq materialni karnay atrofida bir tekisda joylashtiring. Yuqorida tavsiflanganidek, panjarani bosib tugating.

Karnayni olib tashlash

Agar kerak bo'lib qolsa, M-CS ni osongina olib tashlash mumkin. Uskuna va avto ehtiyot qismlari do'konlarida mavjud bo'lgan kichik ilgak asbobi yordamida panjarani olib tashlang. To'rtta vintni yorliqlar shiftidan bo'shashguncha bo'shating va karnay ramkasiga qaytaring. M-CS ni devordan tortib oling va karnay simini uzing. Endi karnayni osongina almashtirish yoki xizmat ko'rsatish mumkin.

M-CS spetsifikatsiyalari

• Vufer: Ikki magnit ekranlangan 5,25" Mika bilan to'ldirilgan polipropilen konus butil kauchuk bilan o'ralgan
• Tviter: 1" Aylanuvchi ipak gumbaz, Ferrofluid bilan sovutilgan
• Krossover: Kompensatsiya tarmog'i bilan 12dB/oktava
• Chastota javobi: 60Hz-20kHz
• Empedans: 8 Ohm
• Sezuvchanlik: 90dB 1W/1M
• Quvvatni boshqarish: 120 Vatt (har biri)
• Tashqi o'lcham: 15,4" (K) x 8,3" (B)
• Kesish o'lchami: 13,8" (K) x 6,7" (B)
• O'rnatish chuqurligi: 3,1"
