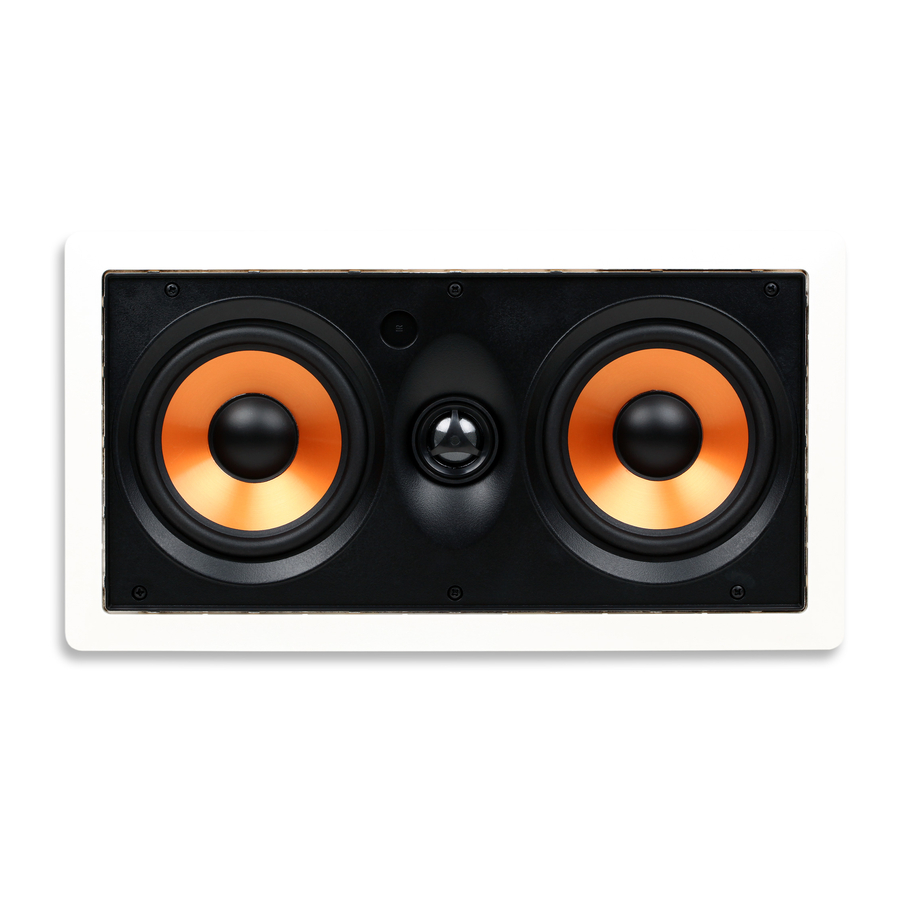

Manual do Alto-falante de Parede de 2 Vias Duplo de 5,25” Micca M-CS

Ferramentas de Instalação

Uma instalação adequada garante o desempenho ideal do M-CS.
As seguintes ferramentas de instalação serão necessárias:

1. Serra de drywall
2. Chave de fenda, Phillips
3. Fita adesiva – 4,8 a 5,0 cm
4. Lápis
5. Nível de bolha ou laser
6. Trena
7. Detector de vigas

Local de Montagem

Ao escolher onde montar os alto-falantes M-CS, certifique-se de que não haja fios elétricos, dutos, encanamento, tubos de gás ou quaisquer outros serviços passando pelo local. O M-CS pode ser montado em qualquer orientação para fornecer cobertura adequada na posição do ouvinte. Embora seja mais frequentemente montado na parede, também pode ser montado no teto. Tenha o seguinte em mente ao decidir onde montar o M-CS:

• Orientação – O M-CS deve ser montado horizontalmente como um alto-falante de canal central ou verticalmente como alto-falantes frontais ou surround.
• Separação – Quando usado como alto-falantes frontais ou surround, a distância entre um par de M-CS deve ser menor que a distância dos alto-falantes ao ouvinte.
• Altura – A posição do alto-falante frontal deve ter o centro do M-CS ao nível do ouvido do ouvinte quando sentado. A posição do alto-falante central pode estar acima ou abaixo da TV/Display, o que estiver mais próximo do nível do ouvido sentado. Os locais surround devem estar logo acima do nível do ouvido sentado. Se o local surround estiver muito próximo do ouvinte, a altura de montagem pode ser de até 90 cm acima do nível do ouvido sentado para compensar.
• Direcionamento do Tweeter – O tweeter deve ser direcionado para o ouvinte para todos os locais de montagem.

Preparação para Montagem

O M-CS requer um tamanho de recorte conforme listado na seção de especificações. Um adicional de 1,9 cm é necessário em todas as direções atrás da parede para fixação. A construção de casas modernas normalmente utiliza vigas de parede espaçadas em centros de 40 cm, proporcionando aproximadamente 36 cm entre as vigas.

Use um detector de vigas para localizar as vigas na parede, incluindo suportes horizontais que podem interferir na altura de montagem.

Use o modelo fornecido e um lápis para marcar a posição onde o recorte será feito. Use um nível de bolha ou laser para ajudar a garantir que o modelo esteja reto. Corte um pequeno orifício quadrado no local marcado para verificar se não há obstruções atrás da parede.

Usando uma serra de drywall, faça o recorte de montagem de acordo com o contorno do modelo. Certifique-se de cortar o drywall em um ângulo de 90 graus. Apare quaisquer pedaços de drywall irregulares ou soltos. Cubra as bordas cortadas do drywall com tiras de fita adesiva, dobrando as bordas nas partes frontal e traseira do drywall (Veja a Figura 1).

Isso evitará que o gesso no drywall se solte da vibração do alto-falante. Não permita que a borda da fita adesiva se projete mais de 0,6 cm além do recorte na superfície da parede externa. A fita adesiva dentro de 0,6 cm do recorte será escondida pela estrutura do alto-falante.

Se a parede contiver isolamento, remova o isolamento no recorte e aproximadamente 30 cm acima e abaixo dele. Isso garante um volume de ar adequado para o M-CS operar. Prenda qualquer isolamento solto acima do recorte.

Se a parede não for isolada, recomenda-se que a cavidade da parede seja preenchida com aproximadamente 60 cm de isolamento de fibra de vidro acima e abaixo do recorte, começando em cerca de 30 cm acima e abaixo do recorte. O isolamento fornecerá amortecimento ao alto-falante e isolará as vibrações.

Fio do Alto-falante

Os alto-falantes de parede devem ser conectados ao amplificador com fio de alto-falante CL2/CL3 com classificação UL – isso é exigido pelo código de construção para a maioria dos consumidores. Evite instalar o fio do alto-falante em paralelo com a fiação CA da casa para evitar zumbidos potenciais. Não há problema em o fio do alto-falante cruzar a fiação CA em um ângulo reto, no entanto.

Recomenda-se que um profissional ou eletricista licenciado execute a instalação do fio do alto-falante se você não se sentir confortável com a tarefa.

A bitola ou espessura do fio do alto-falante pode afetar o desempenho do M-CS. Sempre escolha um fio de alto-falante de parede com classificação CL2/CL3 da bitola apropriada para evitar resistência excessiva do fio do alto-falante. Usar fio de alto-falante subdimensionado pode resultar em perda de volume, detalhes e faixa dinâmica. Selecione o fio do alto-falante para o M-CS com base nas seguintes recomendações mínimas:

• 15 m ou menos - CL2/CL3 de 2 condutores de calibre 16
• 15 m - 24 m - CL2/CL3 de 2 condutores de calibre 14
• 24 m-36 m - CL2/CL3 de 2 condutores de calibre 12
• 36 m-60 m - CL2/CL3 de 2 condutores de calibre 10

Os terminais de saída do alto-falante do amplificador são normalmente codificados por cores com preto para negativo (-) e vermelho para positivo (+). Da mesma forma, o M-CS tem terminais de fio de alto-falante com um código de cores preto e vermelho. Ao conectar o fio do alto-falante, certifique-se de que o terminal positivo no amplificador esteja conectado ao terminal positivo no MCS. E, da mesma forma, o terminal negativo no amplificador deve ser conectado ao terminal negativo no M-CS. Os fios do alto-falante normalmente usam pelo menos um de vários métodos possíveis para ajudar a manter a polaridade correta, incluindo isolamento ou fios condutores codificados por cores ou impressão de texto e símbolos ao longo de um lado do isolamento do fio.

Removendo a Grade

O M-CS tem 6 abas de montagem na parte traseira que giram. Ao olhar para a parte traseira do alto-falante, gire as abas totalmente no sentido anti-horário para que se projetem para longe da estrutura do alto-falante. Deslize cada aba em direção à frente do alto-falante e, quando o parafuso da aba entrar em contato com a grade, empurre suavemente para que a grade se afaste do alto-falante.

A grade é mantida no lugar pela pressão de contato. Tenha cuidado ao remover e reinstalar a grade para não distorcê-la devido à força excessiva.

Montando o Alto-falante

Ao olhar para a parte traseira do M-CS, gire as abas totalmente no sentido horário para que fiquem dentro da estrutura do alto-falante (Veja a Figura 2). Se uma aba não permanecer girada, aperte seu parafuso até que permaneça girada – não aperte demais.

Coloque o alto-falante no recorte da parede. Um de cada vez, solte cada um dos seis parafusos até que as abas possam girar livremente. Em seguida, aperte cada parafuso no sentido horário até que as abas pressionem firmemente contra a superfície interna da parede. O alto-falante só precisa estar devidamente alinhado e preso com segurança à parede – não aperte demais para quebrar as abas ou danificar a parede.

Pintando a Estrutura e a Grade

O modelo fornecido pode ser usado como um protetor de pintura quando aparado. Apare cuidadosamente ao longo da linha interna e coloque o protetor de pintura dentro da estrutura do alto-falante com a grade removida. A estrutura agora pode ser pintada para combinar com a superfície da parede. Use um primer apropriado para pintar sobre plástico.

Apenas a frente da grade deve ser pintada, a tinta nas laterais dificultará a instalação da grade na estrutura do alto-falante. Tenha cuidado para não entupir nenhuma das perfurações da grade, pois isso pode afetar o desempenho do alto-falante, restringindo o fluxo de ar.

Direcionamento do Tweeter

O desempenho do alto-falante é ideal quando direcionado ao ouvinte. Como é impraticável instalar alto-falantes de parede em um ângulo, é suficiente direcionar apenas o tweeter, pois ele reproduz as frequências de áudio mais sensíveis à direção. Por esta razão, o M-CS é construído com um tweeter que pode ser direcionado para a área de audição.

Para direcionar o tweeter, pressione suavemente em sua borda externa circular. Evite tocar no diafragma da cúpula ou no difusor. Ajuda ouvir uma peça de música familiar com uma imagem central forte, como vocais, ao direcionar o tweeter. Quando os tweeters estão devidamente direcionados, a imagem central deve ser coerente e estável da posição de audição.

Instalando a Grade

A grade do alto-falante é mantida no lugar na ranhura de montagem por atrito. Comece pressionando a grade do alto-falante na ranhura em um ponto e, em seguida, percorra o alto-falante pressionando mais da borda da grade no lugar até que a grade esteja totalmente encaixada.

Na maioria das instalações, o atrito natural entre a grade e a ranhura de montagem é suficiente para manter a grade segura. Se for necessário atrito adicional, use os segmentos de material gomoso preto que são fornecidos com o alto-falante. Desembrulhe o material gomoso de seu papel protetor e pressione-o na ranhura de montagem no alto-falante. Posicione o material gomoso uniformemente ao redor do alto-falante. Termine pressionando a grade conforme descrito acima.

Remoção do Alto-falante

O M-CS pode ser facilmente removido, caso seja necessário. Remova a grade usando uma pequena ferramenta de gancho disponível em lojas de ferragens e autopeças. Solte os quatro parafusos até que as abas se soltem do teto e se encaixem de volta na estrutura do alto-falante. Puxe o M-CS para fora da parede e desconecte o fio do alto-falante. O alto-falante agora pode ser facilmente substituído ou reparado.

Especificações do M-CS

• Woofer: Cone de polipropileno preenchido com mica de 5,25" blindado magneticamente duplo com borda de borracha butílica
• Tweeter: Cúpula de seda giratória de 1", resfriada com ferrofluido
• Crossover: 12dB/Oitava com Rede de Compensação
• Resposta de Frequência: 60Hz-20kHz
• Impedância: 8 Ohms
• Sensibilidade: 90dB 1W/1M
• Manuseio de Potência: 120 Watts (Cada)
• Dimensão Externa: 39,1 cm (L) x 21,1 cm (A)
• Dimensão do Recorte: 35 cm (L) x 17 cm (A)
• Profundidade de Montagem: 7,8 cm
