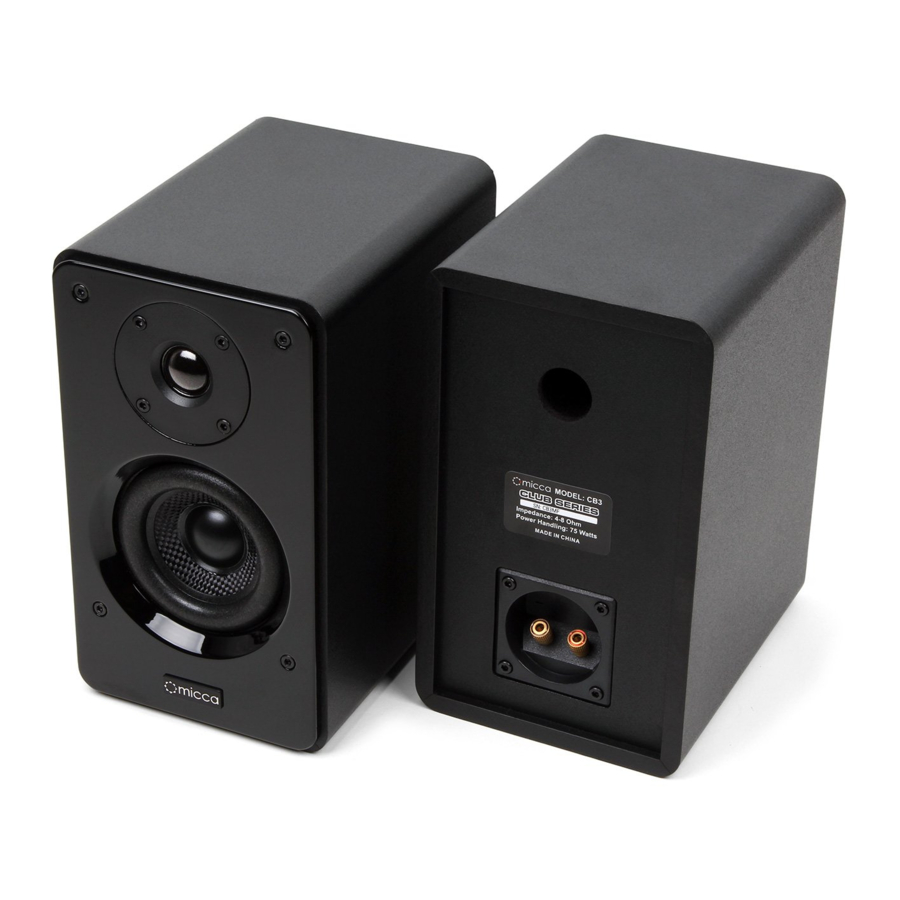

Manual do Alto-falante de Estante Micca Club Bookshelf CB3 - Série de 2 Vias de 3,5 Polegadas
Recomendações Gerais
Altura - Para audição estéreo a partir de uma área de audição fixa, o CB3 deve idealmente ser colocado ao nível do ouvido do ouvinte, com o ouvinte confortavelmente situado no local de audição.
Separação - A distância entre um par de alto-falantes CB3 deve ser menor que a distância dos alto-falantes ao ouvinte. Incline ligeiramente os dois alto-falantes para dentro, em direção ao ouvinte, para obter melhores resultados.
Orientação - Os alto-falantes proporcionam os melhores resultados em sua orientação vertical normal. Quando os alto-falantes são colocados muito mais altos ou muito mais baixos do que a altura recomendada ao nível do ouvido, os alto-falantes podem ser colocados de lado para proporcionar um melhor desempenho fora do eixo nesses posicionamentos menos que ideais.
Recomendações Específicas de Uso
Alto-falantes de Estante
Quando colocados em estantes, é importante manter ambos os alto-falantes na mesma altura. Evite colocar os alto-falantes em alturas diferentes, pois isso degradará o som. A altura do alto-falante deve ser selecionada de forma que fique o mais próximo possível do nível do ouvido, considerando se os ouvintes estarão sentados ou em pé na área de audição.
Alto-falante Estéreo em Suportes
Quando usado com suportes de alto-falante, é importante selecionar suportes de alto-falante que coloquem os alto-falantes ao nível do ouvido do ouvinte. Faça isso medindo a altura do ouvido do ouvinte quando sentado na área de audição e subtraindo 6 polegadas. Por exemplo, se o ouvido do ouvinte for medido a 36 polegadas do chão quando sentado, selecione suportes de alto-falante com aproximadamente 30 polegadas de altura.
Monitor de Campo Próximo de Mesa
O CB3 pode ser usado como alto-falantes de monitor de mesa/campo próximo, como quando colocado em ambos os lados de um display ou console de mixagem. Se o CB3 não puder ser localizado perto do nível do ouvido, cunhas de isolamento de monitor como o Auralex MoPAD, bem como alternativas baratas, podem ser usadas para inclinar ligeiramente os alto-falantes para trás e desacoplar os alto-falantes da superfície da mesa. Esteja ciente de que o CB3 não é blindado e, portanto, não deve ser colocado próximo a displays CRT ou outros equipamentos sensíveis a campos magnéticos.
Cabo de Alto-falante
O CB3 deve ser conectado ao amplificador com cabo de alto-falante de cobre livre de oxigênio de boa qualidade para obter o melhor desempenho.
A bitola ou espessura do cabo do alto-falante pode afetar o desempenho do CB3. Sempre escolha um cabo de alto-falante da bitola apropriada para evitar resistência excessiva do cabo do alto-falante. O uso de cabo de alto-falante subdimensionado pode resultar em perda de volume, detalhes e faixa dinâmica. Selecione o cabo de alto-falante para o CB3 com base nas seguintes recomendações mínimas:
- 50' or less - 16 Gauge 2 Conductor (50' ou menos - Condutor de 16 AWG de 2 Vias)
- 50' - 80' - 14 Gauge 2 Conductor (50' - 80' - Condutor de 14 AWG de 2 Vias)
- 80'-120' - 12 Gauge 2 Conductor (80'-120' - Condutor de 12 AWG de 2 Vias)
- 120'-200' - 10 Gauge 2 Conductor (120'-200' - Condutor de 10 AWG de 2 Vias)
Conexão do Amplificador
Os terminais de saída do alto-falante do amplificador são normalmente codificados por cores com preto para negativo (-) e vermelho para positivo (+). Da mesma forma, o CB3 possui terminais de cabo de alto-falante com codificação de cores preta e vermelha. Ao conectar o cabo do alto-falante, certifique-se de que o terminal positivo do amplificador esteja conectado ao terminal positivo do CB3. E, da mesma forma, o terminal negativo do amplificador deve ser conectado ao terminal negativo do CB3.
Os cabos de alto-falante normalmente usam pelo menos um de vários métodos possíveis para ajudar a manter a polaridade correta, incluindo isolamento ou fios condutores com código de cores, ou impressão de texto e símbolos ao longo de um lado do isolamento do fio.
Considerações sobre o Amplificador
A impedância do CB3 varia entre 4 e 8 Ohms. Deve-se ter cuidado para garantir que o amplificador seja capaz de lidar com uma carga de 4 Ohms. Alguns amplificadores têm um interruptor que deve ser definido para selecionar um modo de operação compatível com 4 Ohms. A seleção ou configuração inadequada do amplificador pode resultar em danos permanentes ao amplificador ou ao alto-falante.
O CB3 pode ser usado com amplificadores entre 15 e 100 watts por canal, desde que se tenha um cuidado razoável. Se houver distorção audível, abaixe o volume até que a distorção desapareça. Nunca permita que o alto-falante e o amplificador toquem por mais de alguns segundos quando houver distorção audível.
Removendo a Grade
O CB3 possui uma grade removível que é mantida no lugar por quatro ímãs. Para remover a grade, retire-a cuidadosamente da borda até que os contatos do ímã estejam totalmente desencaixados. Para evitar danificar os drivers do alto-falante, não os toque com ou sem a grade no lugar.
O CB3 pode ser usado sem as grades instaladas, desde que se tome cuidado para evitar que os drivers sejam danificados por objetos duros/afiados, líquidos, animais de estimação ou mãos. Guarde as grades em um local seco e seguro quando não estiverem em uso.
Especificações do CB3
- Woofer: Cone de Fibra de Carbono de 3,5" com Suspensão de Espuma
- Tweeter: Domo de Seda de 0,75"
- Gabinete: Gabinete com Porta
- Resposta de Frequência: 55Hz-20kHz (Típico em Ambiente)
- Impedância: 4-8 Ohms
- Sensibilidade: 83dB 1W/1M
- Potência Suportada: 75 Watts (Cada)
- Dimensões: 8,8" (A) x 5,1" (L) x 7,2" (P)
Acredita-se que as informações neste manual sejam precisas e confiáveis, mas a Micca Ltd não assume nenhuma responsabilidade por seu uso nem por qualquer violação de patentes ou outros direitos de terceiros que possam resultar do uso deste manual ou do produto. A Micca reserva-se o direito de alterar as especificações do produto a qualquer momento sem aviso prévio.
Micca, CB3 e o logotipo da Micca são marcas comerciais da Micca Ltd. Outras marcas comerciais referenciadas neste manual são propriedades de seus respectivos proprietários.
© 2013 Micca Ltd. Todos os direitos reservados.
