Micca PB42X - Manual do Alto-falante de Estante Amplificado

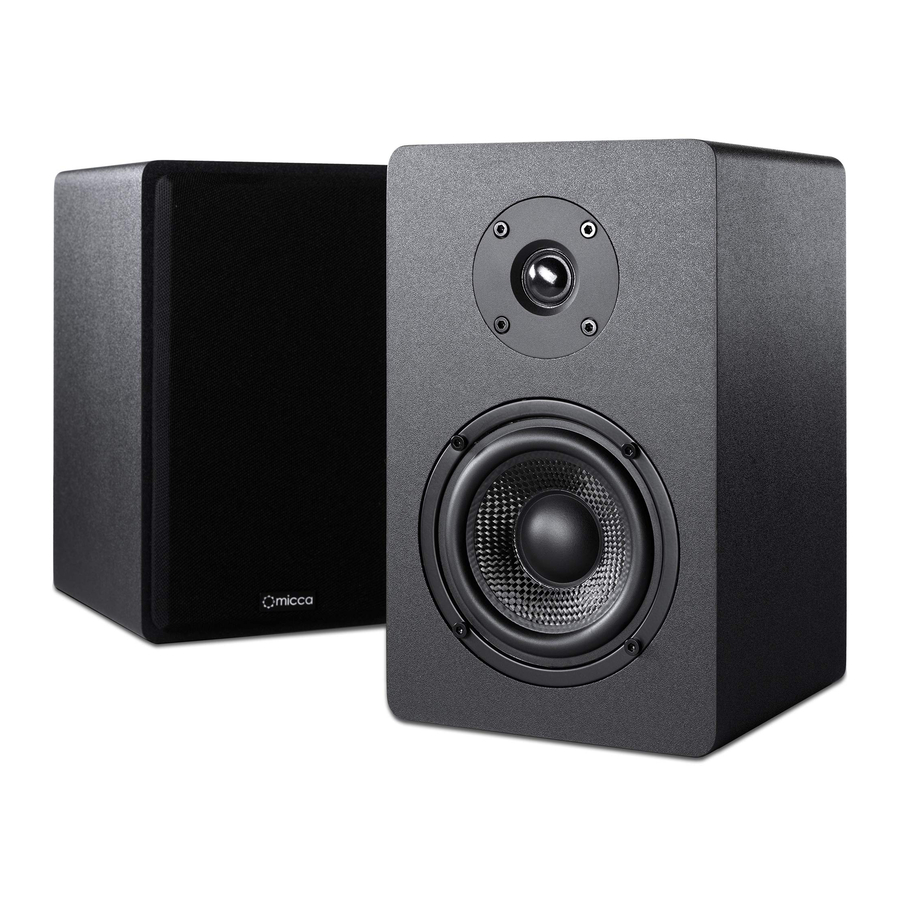

Aparência
Recomendações Gerais de Posicionamento
Altura - Para audição estéreo a partir de uma área de audição fixa, o PB42X deve idealmente ser colocado ao nível do ouvido do ouvinte, com o ouvinte confortavelmente no local de audição.
Separação - A distância entre um par de alto-falantes PB42X deve ser menor do que a distância dos alto-falantes ao ouvinte. Incline ligeiramente os dois alto-falantes para dentro, em direção ao ouvinte, para obter melhores resultados.
Localização – Coloque o PB42X ao longo de uma parede ou perto do canto de uma sala para obter melhores resultados. Como os alto-falantes têm porta traseira, mantenha-os a pelo menos 10 cm da parede.
Recomendações Específicas de Uso
Alto-falantes de Estante
Quando colocados em estantes, é importante manter ambos os alto-falantes na mesma altura. Evite colocar os alto-falantes em alturas diferentes, pois isso degradará o som. A altura do alto-falante deve ser selecionada de forma que fique o mais próximo possível do nível do ouvido, considerando se os ouvintes estarão sentados ou em pé na área de audição.
Alto-falante Estéreo em Suportes
Quando usado com suportes de alto-falante, é importante selecionar suportes de alto-falante que coloquem os alto-falantes ao nível do ouvido do ouvinte. Faça isso medindo a altura do ouvido do ouvinte quando sentado na área de audição e subtraindo 15 cm. Por exemplo, se o ouvido do ouvinte for medido a 90 cm do chão quando sentado, selecione suportes de alto-falante com aproximadamente 75 cm de altura.
Monitor de Campo Próximo de Mesa
O PB42X pode ser usado como alto-falantes de monitor de mesa/campo próximo, como quando colocado em ambos os lados de um monitor ou console de mixagem. Se o COVO-S não puder ser localizado perto do nível do ouvido, cunhas de isolamento de monitor de espuma podem ser usadas para inclinar ligeiramente os alto-falantes para trás e desacoplar os alto-falantes da superfície da mesa. Esteja ciente de que o PB42X não é blindado e, portanto, não deve ser colocado próximo a monitores CRT ou outros equipamentos sensíveis a campos magnéticos.
Configuração e Conexões
O PB42X contém um amplificador embutido. NÃO use nenhum outro amplificador para alimentar o PB42X. Isso pode resultar em sérios danos ao amplificador e ao PB42X.
Conexão de Fio do Dispositivo
O amplificador embutido está contido no alto-falante PB42X direito. Este amplificador também é usado para alimentar o alto-falante esquerdo através do terminal de conexão "Output to Left" (Saída para a Esquerda). Os fios dos alto-falantes estão incluídos para fazer esta conexão.
Desligue o PB42X antes de fazer as conexões dos fios dos alto-falantes. Use o fio do alto-falante incluído para conectar os terminais "Output to Left" (Saída para a Esquerda) da parte traseira do alto-falante direito aos terminais de entrada do alto-falante esquerdo. Certifique-se de que a polaridade correta seja observada conectando preto com preto e vermelho com vermelho.
Conectando a Energia
O PB42X é fornecido com um adaptador de energia AC para DC de 18V/2A. Certifique-se de que o interruptor de energia no PB42X esteja na posição OFF (desligado) antes de conectar o adaptador de energia.
Conexões de Entrada
O PB42X possui duas conexões de entrada: um mini jack estéreo de 3,5 mm e jacks de entrada estéreo RCA. Apenas uma fonte de entrada pode ser conectada por vez. Conectar duas fontes de entrada diferentes às entradas de 3,5 mm e RCA pode resultar em danos ao equipamento de entrada.
Usando Pela Primeira Vez
Coloque o botão de volume do PB42X no mínimo e verifique todas as conexões de fio do alto-falante, entrada e energia antes de ligar o PB42X. Depois de ligar o PB42X, aumente lentamente o botão de volume até que a saída esteja no volume desejado.
Parabéns, sua configuração está completa!
Removendo a Grade
O PB42X possui uma grade removível que é mantida no lugar por quatro ímãs de alta resistência. Para remover a grade, retire-a cuidadosamente da borda até que os ímãs estejam totalmente desencaixados. Para evitar danificar os drivers do alto-falante, não os toque com ou sem a grade no lugar.
O PB42X pode ser usado sem as grades instaladas, desde que se tome cuidado para evitar que os drivers sejam danificados por objetos duros/afiados, líquidos, animais de estimação ou mãos. Guarde as grades em um local seco e seguro quando não estiverem em uso.
Dicas de Uso
O PB42X é mais conveniente quando usado com fontes de áudio que possuem seu próprio controle de volume, como players de MP3, computadores ou mixers de áudio. Defina o botão de volume do PB42X de forma que, quando a fonte de áudio estiver no volume máximo, o som do PB42X esteja livre de estresse ou distorção audível. Depois que o volume no PB42X for definido, use o controle de volume da fonte de áudio para controlar o volume de reprodução.
Especificações
PB42X MK3
Woofer: Cone de Fibra de Carbono de 4" com Borda de Borracha
Tweeter: Domo de Seda de 0,75"
Crossover: 18dB/Oitava
Gabinete: Gabinete com Porta
Resposta de Frequência: 60Hz-20kHz (Típico em Ambiente Fechado)
Entrada: Mini Jack Estéreo de 3,5 mm e RCA Estéreo
Potência: 15Wx2 RMS
Dimensões: 24,1 cm (A) x 14,7 cm (L) x 16,5 cm (P)
Acredita-se que as informações neste manual sejam precisas e confiáveis, mas a Micca não assume nenhuma responsabilidade por seu uso nem por qualquer violação de patentes ou outros direitos de terceiros que possam resultar do uso deste manual ou do produto. A Micca reserva-se o direito de alterar as especificações do produto a qualquer momento sem aviso prévio.
Micca, PB42X e o logotipo da Micca são marcas comerciais da Micca. Outras marcas comerciais referenciadas neste manual são propriedades de seus respectivos proprietários.
© 2012-2015 Micca. Todos os direitos reservados.
