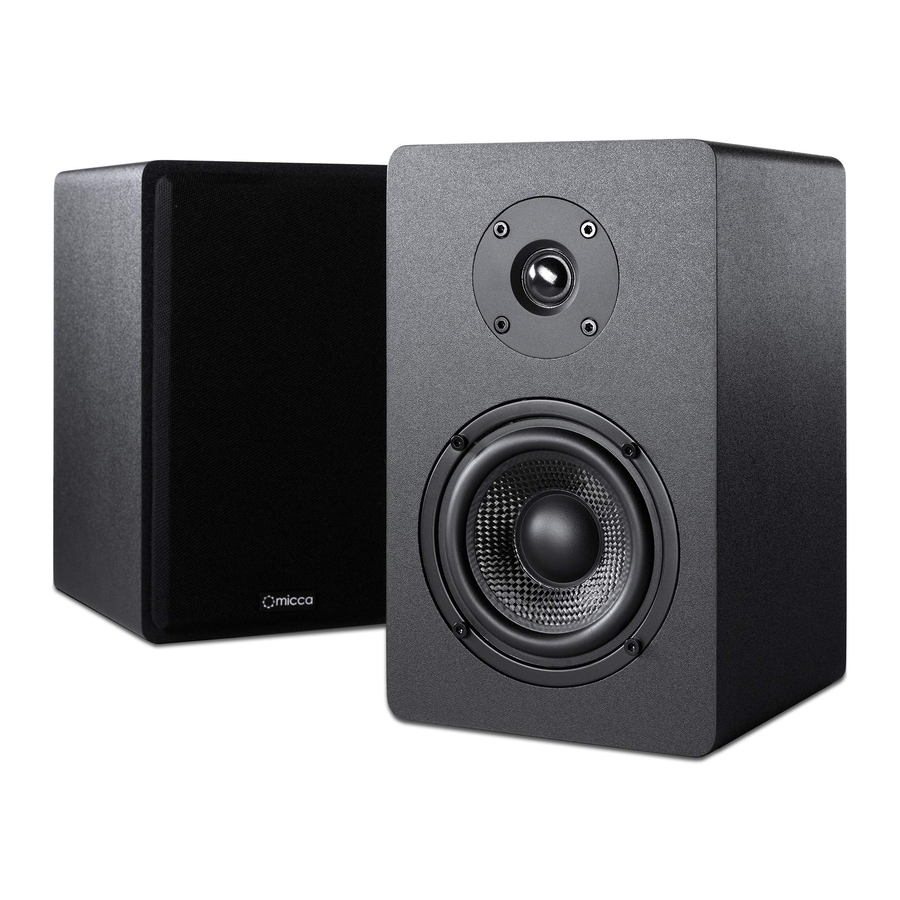

Manual do Altifalante de Estante Amplificado Micca PB42X
Aparência
Recomendações Gerais de Posicionamento
Altura - Para ouvir em estéreo a partir de uma área de audição fixa, o PB42X deve idealmente ser colocado ao nível do ouvido do ouvinte, com o ouvinte confortavelmente no local de audição.
Separação - A distância entre um par de altifalantes PB42X deve ser menor do que a distância dos altifalantes ao ouvinte. Incline ligeiramente os dois altifalantes para dentro, em direção ao ouvinte, para obter melhores resultados.
Localização – Coloque o PB42X ao longo de uma parede ou perto do canto de uma sala para obter melhores resultados. Como os altifalantes têm porta traseira, mantenha-os a pelo menos 10 cm da parede.
Recomendações Específicas de Utilização
Altifalantes de Estante
Quando colocados em estantes, é importante manter ambos os altifalantes à mesma altura. Evite colocar os altifalantes a alturas diferentes, pois isso irá degradar o som. A altura dos altifalantes deve ser selecionada de forma a ficar o mais próxima possível do nível do ouvido, tendo em consideração se os ouvintes estarão sentados ou de pé na área de audição.
Altifalante Estéreo em Suportes
Quando utilizados com suportes de altifalantes, é importante selecionar suportes de altifalantes que coloquem os altifalantes ao nível do ouvido do ouvinte. Faça isto medindo a altura do ouvido do ouvinte quando sentado na área de audição e subtraindo 15 cm. Por exemplo, se o ouvido do ouvinte for medido a 90 cm do chão quando sentado, selecione suportes de altifalantes com aproximadamente 75 cm de altura.
Monitor de Campo Próximo de Mesa
O PB42X pode ser utilizado como altifalantes de monitor de mesa/campo próximo, como quando colocado de cada lado de um ecrã ou mesa de mistura. Se o COVO-S não puder ser localizado perto do nível do ouvido, cunhas de isolamento de monitor de espuma podem ser utilizadas para inclinar ligeiramente os altifalantes para trás e para desacoplar os altifalantes da superfície da mesa. Tenha em atenção que o PB42X não é blindado e, portanto, não deve ser colocado perto de ecrãs CRT ou outros equipamentos sensíveis a campos magnéticos.
Configuração e Ligações
O PB42X contém um amplificador incorporado. NÃO utilize nenhum outro amplificador para alimentar o PB42X. Fazê-lo resultará em danos graves no amplificador e no PB42X.
Ligação de Fios do Dispositivo
O amplificador incorporado está contido no altifalante PB42X direito. Este amplificador também é utilizado para alimentar o altifalante esquerdo através do terminal de ligação "Output to Left" (Saída para a Esquerda). Os fios dos altifalantes estão incluídos para fazer esta ligação.
Desligue o PB42X antes de fazer as ligações dos fios dos altifalantes. Utilize o fio do altifalante incluído para ligar os terminais "Output to Left" (Saída para a Esquerda) da parte de trás do altifalante direito aos terminais de entrada do altifalante esquerdo. Certifique-se de que a polaridade correta é observada ligando o preto ao preto e o vermelho ao vermelho.
Ligar a Alimentação
O PB42X é fornecido com um adaptador de corrente AC para DC de 18V/2A. Certifique-se de que o interruptor de alimentação do PB42X está na posição OFF (Desligado) antes de ligar o adaptador de corrente.
Ligações de Entrada
O PB42X tem duas ligações de entrada: uma mini-ficha estéreo de 3,5 mm e fichas de entrada estéreo RCA. Apenas uma fonte de entrada pode ser ligada de cada vez. Ligar duas fontes de entrada diferentes às entradas de 3,5 mm e RCA pode resultar em danos no equipamento de entrada.
Utilizar Pela Primeira Vez
Coloque o botão de volume do PB42X no mínimo e verifique novamente todos os fios dos altifalantes, entrada e ligações de alimentação antes de ligar o PB42X. Depois de ligar o PB42X, aumente lentamente o botão de volume até que a saída esteja no volume desejado.
Parabéns, a sua configuração está completa!
Remover a Grelha
O PB42X tem uma grelha removível que é mantida no lugar por quatro ímanes de alta resistência. Para remover a grelha, retire-a cuidadosamente da borda até que os ímanes estejam totalmente desencaixados. Para evitar danificar os altifalantes, não os toque com ou sem a grelha no lugar.
O PB42X pode ser utilizado sem as grelhas instaladas, desde que se tenha cuidado para evitar que os altifalantes sejam danificados por objetos duros/afiados, líquidos, animais de estimação ou mãos. Guarde as grelhas num local seco e seguro quando não estiverem a ser utilizadas.
Dicas de Utilização
O PB42X é mais conveniente quando utilizado com fontes de áudio que têm o seu próprio controlo de volume, como leitores de MP3, computadores ou mesas de mistura de áudio. Defina o botão de volume do PB42X de forma que, quando a fonte de áudio estiver no volume máximo, o som do PB42X esteja livre de stress ou distorção audível. Depois de o volume do PB42X ter sido definido, utilize o controlo de volume da fonte de áudio para controlar o volume de reprodução.
Especificações
PB42X MK3
Woofer: Cone de Fibra de Carbono de 4" com Borda de Borracha
Tweeter: Cúpula de Seda de 0,75"
Crossover: 18dB/Oitava
Caixa: Caixa com Porta
Resposta de Frequência: 60Hz-20kHz (Típico em Sala)
Entrada: Mini-Ficha Estéreo de 3,5 mm e RCA Estéreo
Potência: 15Wx2 RMS
Dimensões: 24 cm (A) x 14,7 cm (L) x 16,5 cm (P)
Acredita-se que as informações neste manual são precisas e fiáveis, mas a Micca não assume qualquer responsabilidade pela sua utilização nem por qualquer infração de patentes ou outros direitos de terceiros que possam resultar da utilização deste manual ou do produto. A Micca reserva-se o direito de alterar as especificações do produto a qualquer momento sem aviso prévio.
Micca, PB42X e o logótipo Micca são marcas comerciais da Micca. Outras marcas comerciais referenciadas neste manual são propriedade dos seus respetivos proprietários.
© 2012-2015 Micca. Todos os direitos reservados.
