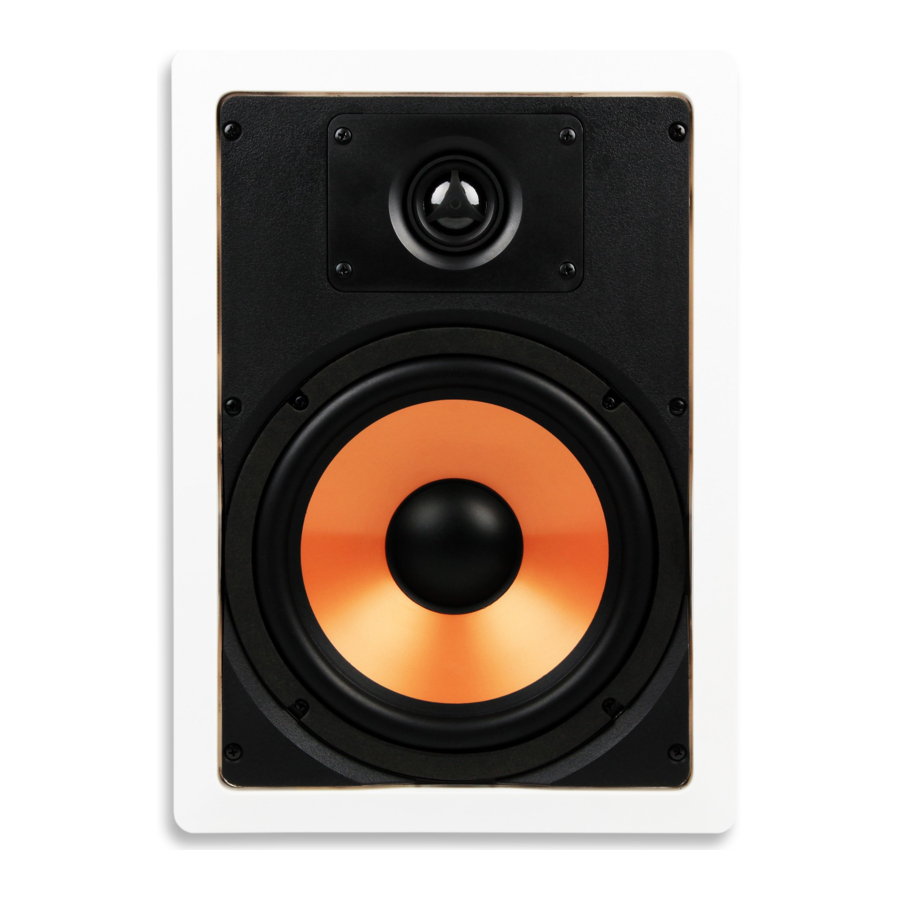

Micca M-8S/M-6S - Manual de Colunas de Encastrar de 8” e 6.5” de 2 Vias

Ferramentas de Instalação

Uma instalação adequada garante um desempenho ideal das M-8S/M-6S. Serão necessárias as seguintes ferramentas de instalação:

1. Serra de gesso cartonado
2. Chave de fendas, de cabeça Phillips
3. Fita adesiva – 1,8 a 2,0 polegadas
4. Lápis
5. Nível de bolha ou laser
6. Fita métrica
7. Detector de vigas

Local de Montagem

Ao escolher onde montar as colunas M-8S/M6S, certifique-se de que não existem fios elétricos, condutas, canalizações, tubos de gás ou quaisquer outros serviços a passar pelo local. As M8S/M-6S podem ser montadas em qualquer orientação para proporcionar uma cobertura adequada na posição do ouvinte. Embora sejam frequentemente montadas na parede, também podem ser montadas no teto. Tenha o seguinte em mente ao decidir onde montar as M-8S/M-6S:

• Separação – A distância entre um par de M8S/M-6S deve ser inferior à distância das colunas ao ouvinte.
• Altura – A posição da coluna frontal deve ter o centro da M-8S/M-6S ao nível do ouvido do ouvinte quando este está sentado. A posição da coluna central pode estar acima ou abaixo da TV/Ecrã, consoante o que estiver mais próximo do nível do ouvido sentado. As localizações surround devem estar ligeiramente acima do nível do ouvido sentado. Se a localização surround estiver muito próxima do ouvinte, a altura de montagem pode ser até 3 pés acima do nível do ouvido sentado para compensar.
• Direcionamento do tweeter – O tweeter deve ser direcionado para o ouvinte em todos os locais de montagem.

Preparação da Montagem

As M-8S/M-6S requerem um tamanho de recorte conforme listado na secção de especificações. É necessário um adicional de ¾" em todas as direções atrás da parede para fixação. A construção moderna de casas utiliza normalmente vigas de parede espaçadas em centros de 16", proporcionando aproximadamente 14 ⅜" entre as vigas.

Utilize um detector de vigas para localizar as vigas na parede, incluindo os suportes horizontais que possam interferir com a altura de montagem.

Utilize o modelo fornecido e um lápis para marcar a posição onde o recorte será feito. Utilize um nível de bolha ou laser para ajudar a garantir que o modelo está direito. Corte um pequeno orifício quadrado no local marcado para verificar se não existem obstruções atrás da parede.

Utilizando uma serra de gesso cartonado, faça o recorte de montagem de acordo com o contorno do modelo. Certifique-se de que corta o gesso cartonado num ângulo de 90 graus. Apare quaisquer pedaços de gesso cartonado irregulares ou soltos. Cubra as bordas cortadas do gesso cartonado com tiras de fita adesiva, dobrando as bordas nas partes frontal e traseira do gesso cartonado (ver Figura 1). Isto evitará que o gesso do gesso cartonado se solte devido à vibração da coluna. Não permita que a borda da fita adesiva se projete mais de ¼" além do recorte na superfície da parede exterior. A fita adesiva dentro de ¼" do recorte ficará escondida pela estrutura da coluna.

Se a parede contiver isolamento, remova o isolamento no recorte e aproximadamente 1 pé acima e abaixo do mesmo. Isto garante um volume de ar adequado para o funcionamento da M-8S/M-6S. Fixe qualquer isolamento solto acima do recorte.

Se a parede não estiver isolada, recomenda-se que a cavidade da parede seja preenchida com aproximadamente 2 pés de isolamento de fibra de vidro tanto acima como abaixo do recorte, começando a cerca de 1 pé acima e abaixo do recorte. O isolamento proporcionará amortecimento à coluna e isolará as vibrações.

Cabo da Coluna

As colunas de encastrar devem ser ligadas ao amplificador com cabo de coluna CL2/CL3 com classificação UL – isto é exigido pelo código de construção para a maioria dos consumidores. Evite instalar o cabo da coluna em paralelo com a cablagem CA doméstica para evitar potenciais zumbidos. No entanto, não há problema em o cabo da coluna cruzar a cablagem CA num ângulo reto.

Recomenda-se que um eletricista profissional ou licenciado realize a instalação do cabo da coluna se não se sentir confortável com a tarefa.

A bitola ou espessura do cabo da coluna pode afetar o desempenho da M-8S/M-6S. Escolha sempre um cabo de coluna de encastrar com classificação CL2/CL3 da bitola apropriada para evitar uma resistência excessiva do cabo da coluna. A utilização de um cabo de coluna de tamanho inferior pode resultar na perda de volume, detalhe e alcance dinâmico. Selecione o cabo da coluna para a M-8S/M-6S com base nas seguintes recomendações mínimas:

• 50' ou menos - CL2/CL3 de 2 Condutores de Bitola 16
• 50' - 80' - CL2/CL3 de 2 Condutores de Bitola 14
• 80'-120' - CL2/CL3 de 2 Condutores de Bitola 12
• 120'-200' - CL2/CL3 de 2 Condutores de Bitola 10

Os terminais de saída da coluna do amplificador são normalmente codificados por cores com preto para negativo (-) e vermelho para positivo (+). Da mesma forma, a M-8S/M-6S tem terminais de cabo de coluna com uma codificação de cores preta e vermelha. Ao ligar o cabo da coluna, certifique-se de que o terminal positivo do amplificador está ligado ao terminal positivo da M8S/M-6S. E, da mesma forma, o terminal negativo do amplificador deve ser ligado ao terminal negativo da M-8S/M-6S. Os cabos das colunas utilizam normalmente pelo menos um de vários métodos possíveis para ajudar a manter a polaridade correta, incluindo isolamento ou fios condutores com código de cores, ou impressão de texto e símbolos ao longo de um lado do isolamento do fio.

Remover a Grelha

A M-8S/M-6S tem 6 linguetas de montagem na parte de trás que rodam. Ao olhar para a parte de trás da coluna, rode as linguetas totalmente no sentido anti-horário para que se projetem para fora da estrutura da coluna. Deslize cada lingueta em direção à frente da coluna e, quando o parafuso da lingueta entrar em contacto com a grelha, empurre suavemente para que a grelha se afaste da coluna.

A grelha é mantida no lugar pela pressão de contacto. Tenha cuidado ao remover e reinstalar a grelha para não a distorcer devido a força excessiva.

Montar a Coluna

Ao olhar para a parte de trás da M-8S/M-6S, rode as linguetas totalmente no sentido horário para que fiquem dentro da estrutura da coluna (ver Figura 2). Se uma lingueta não permanecer rodada, aperte o parafuso até que permaneça rodada – não aperte demasiado.

Coloque a coluna no recorte da parede. Uma de cada vez, solte cada um dos seis parafusos até que as linguetas possam girar livremente. Em seguida, aperte cada parafuso no sentido horário até que as linguetas pressionem firmemente contra a superfície da parede interior. A coluna só precisa de estar devidamente alinhada e presa firmemente à parede – não aperte demasiado para partir as linguetas ou danificar a parede.

Pintar a Estrutura e a Grelha

O modelo fornecido pode ser utilizado como um protetor de pintura quando aparado. Apare cuidadosamente ao longo da linha interior e coloque o protetor de pintura dentro da estrutura da coluna com a grelha removida. A estrutura pode agora ser pintada para combinar com a superfície da parede. Utilize um primário adequado para pintar sobre plástico.

Apenas a frente da grelha deve ser pintada, a tinta nas laterais dificultará a instalação da grelha na estrutura da coluna. Tenha cuidado para não entupir nenhuma das perfurações da grelha, pois isso pode afetar o desempenho da coluna ao restringir o fluxo de ar.

Direcionamento do Tweeter

O desempenho da coluna é ideal quando direcionado para o ouvinte. Como é impraticável instalar colunas de encastrar num ângulo, é suficiente direcionar apenas o tweeter, pois este reproduz as frequências de áudio mais sensíveis à direção. Por esta razão, a M-8S/M-6S é construída com um tweeter que pode ser direcionado para a área de audição.

Para direcionar o tweeter, pressione suavemente na sua borda exterior circular. Evite tocar no diafragma da cúpula ou no difusor. Ajuda ouvir uma peça de música familiar com uma imagem central forte, como vocais, enquanto direciona o tweeter. Quando os tweeters estão devidamente direcionados, a imagem central deve ser coerente e estável a partir da posição de audição.

Instalar a Grelha

A grelha da coluna é mantida no lugar na ranhura de montagem por fricção. Comece por pressionar a grelha da coluna na ranhura num ponto e, em seguida, percorra a coluna pressionando mais da borda da grelha no lugar até que a grelha esteja totalmente encaixada.

Na maioria das instalações, a fricção natural entre a grelha e a ranhura de montagem é suficiente para manter a grelha segura. Se for necessária fricção adicional, utilize os segmentos de material gomoso preto que são fornecidos com a coluna. Desembrulhe o material gomoso do seu papel protetor e pressione-o na ranhura de montagem na coluna. Posicione o material gomoso uniformemente à volta da coluna. Termine pressionando a grelha conforme descrito acima.

Remoção da Coluna

A M-8S/M-6S pode ser facilmente removida caso seja necessário. Remova a grelha utilizando uma pequena ferramenta de gancho disponível em lojas de ferragens e de peças automóvel. Solte os quatro parafusos até que as linguetas se soltem do teto e recuem para dentro da estrutura da coluna. Puxe a M-8S/M-6S para fora da parede e desligue o cabo da coluna. A coluna pode agora ser facilmente substituída ou reparada.

Especificações da M-8S

• Woofer: Cone de Polipropileno Preenchido com Mica de 8" com Suspensão de Borracha Butílica
• Tweeter: Cúpula de Seda Pivotante de 1", Arrefecida com Ferrofluido
• Crossover: 12dB/Oitava
• Resposta de Frequência: 40Hz-20kHz
• Impedância: 8 Ohms
• Sensibilidade: 90dB 1W/1M
• Manuseamento de Potência: 100 Watts (Cada)
• Dimensão Exterior: 10,0" (L) x 14,1" (A)
• Dimensão do Recorte: 8,7" (L) x 12,7" (A)
• Profundidade de Montagem: 3,4"

Especificações da M-6S

• Woofer: Cone de Polipropileno Preenchido com Mica de 6,5" com Suspensão de Borracha Butílica
• Tweeter: Cúpula de Seda Pivotante de 1", Arrefecida com Ferrofluido
• Crossover: 12dB/Oitava
• Resposta de Frequência: 50Hz-20kHz
• Impedância: 8 Ohms
• Sensibilidade: 87dB 1W/1M
• Manuseamento de Potência: 80 Watts (Cada)
• Dimensão Exterior: 8,7" (L) x 12,1" (A)
• Dimensão do Recorte: 7,3" (L) x 10,7" (A)
• Profundidade de Montagem: 2,9"
