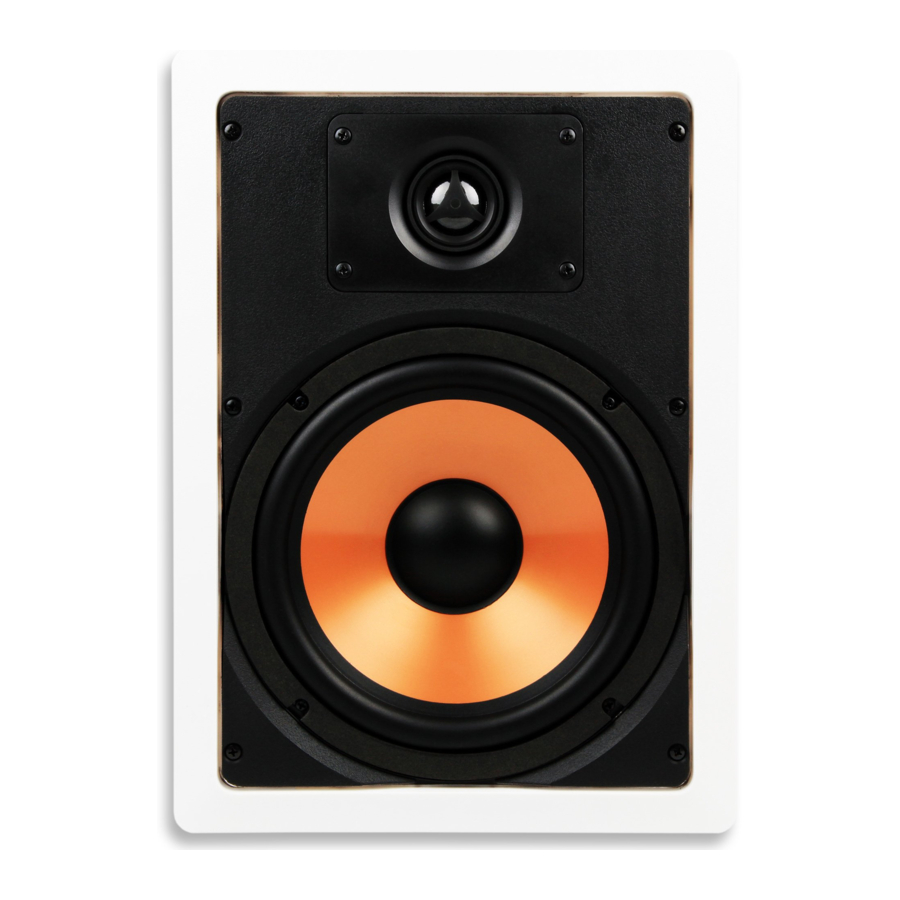

Micca M-8S/M-6S - 8” og 6.5” 2-vejs indbygningshøjttalere manual

Indhold

1 Installationsværktøj
2 Monteringsplacering
3 Forberedelse til montering
4 Højttalerkabel
5 Fjernelse af gitteret
6 Montering af højttaleren
7 Maling af ramme og gitter
8 Diskantmålretning
9 Installation af gitteret
10 Fjernelse af højttaleren
11 M-8S Specifikationer
12 M-6S Specifikationer
13 Download manual
14 På andre sprog

Installationsværktøj

En korrekt installation sikrer optimal ydeevne fra M-8S/M-6S. Følgende installationsværktøj vil være nødvendigt:

Gipspladesav
Skruetrækker, Phillips head
Malertape – 1,8 til 2,0 tommer
Blyant
Vaterpas eller laserpasser
Målebånd
Regelsøger

Monteringsplacering

Når du vælger, hvor M-8S/M6S-højttalerne skal monteres, skal du sikre dig, at der ikke er elektriske ledninger, kanaler, VVS-rør, gasrør eller andre installationer, der løber gennem placeringen. M8S/M-6S kan monteres i enhver retning for at give korrekt dækning ved lytterens position. Selvom de oftest monteres i væggen, kan de også monteres i loftet. Husk følgende, når du beslutter, hvor M-8S/M-6S skal monteres:

Adskillelse – Afstanden mellem et par M8S/M-6S skal være kortere end afstanden fra højttalerne til lytteren.
Højde – Frontalhøjttalerens placering skal have midten af M-8S/M-6S i ørehøjde med lytteren, når denne sidder ned. Centerhøjttalerens placering kan være over eller under TV'et/skærmen, alt efter hvad der er tættest på ørehøjde i siddende position. Surround-placeringer skal være lige over ørehøjde i siddende position. Hvis surround-placeringen er meget tæt på lytteren, kan monteringshøjden være op til 3 feet over ørehøjde i siddende position for at kompensere.
Diskantmålretning – Diskanten skal rettes mod lytteren for alle monteringsplaceringer.

Forberedelse til montering

M-8S/M-6S kræver en udskæringsstørrelse som angivet i specifikationssektionen. Yderligere ¾" kræves i alle retninger bag væggen til fastgørelse. Moderne husbyggeri anvender typisk vægstolper med 16" afstand, hvilket giver cirka 14 ⅜" mellem stolperne.

Brug en regelsøger til at finde stolper i væggen, herunder vandrette afstivninger, der kan forstyrre monteringshøjden.

Brug den medfølgende skabelon og en blyant til at markere positionen, hvor udskæringen skal laves. Brug et vaterpas eller laserpasser til at sikre, at skabelonen er lige. Skær et lille firkantet hul på den markerede placering for at dobbelttjekke, at der ikke er forhindringer bag væggen.

Brug en gipspladesav til at lave monteringsudskæringen i henhold til skabelonens omrids. Sørg for at skære gennem gipspladen i en 90 graders vinkel. Trim eventuelle takkede eller løse gipsstykker. Dæk gipspladens skårne kanter med strimler af malertape, fold kanterne over på både for- og bagsiden af gipspladen (Se Figur 1). Dette vil forhindre gipsen i gipspladen i at løsne sig på grund af højttalervibrationer. Lad ikke malertapens kant stikke mere end ¼" ud over udskæringen på væggens ydre overflade. Malertape inden for ¼" af udskæringen vil blive skjult af højttalerrammen.

Hvis væggen indeholder isolering, skal isoleringen fjernes ved udskæringen og cirka 1 foot over og under den. Dette sikrer tilstrækkelig luftvolumen for M-8S/M-6S's funktion. Fastgør eventuel løs isolering over udskæringen.

Hvis væggen ikke er isoleret, anbefales det, at væghulrummet fyldes med cirka 2 feet glasfiberisolering både over og under udskæringen, startende omkring 1 foot over og under udskæringen. Isoleringen vil give dæmpning til højttaleren og isolere vibrationer.

Højttalerkabel

Indbygningshøjttalere bør tilsluttes forstærkeren med UL-godkendt CL2/CL3 højttalerkabel – dette er påkrævet af byggereglementet for de fleste forbrugere. Undgå at installere højttalerkabel parallelt med husholdnings AC-ledninger for at undgå potentiel brummen. Det er dog acceptabelt, at højttalerkabel krydser AC-ledninger i en ret vinkel.

Det anbefales, at en professionel eller autoriseret elektriker udfører installationen af højttalerkablet, hvis du ikke er tryg ved opgaven.

Højttalerkablets tykkelse kan påvirke M-8S/M-6S's ydeevne. Vælg altid et CL2/CL3-godkendt indbygningshøjttalerkabel af den passende tykkelse for at forhindre overdreven kabelmodstand. Brug af underdimensioneret højttalerkabel kan resultere i tab af lydstyrke, detaljer og dynamisk område. Vælg venligst højttalerkabel til M-8S/M-6S baseret på følgende minimumsanbefalinger:

50' eller mindre - 16 Gauge 2-leder CL2/CL3
50' - 80' - 14 Gauge 2-leder CL2/CL3
80'-120' - 12 Gauge 2-leder CL2/CL3
120'-200' - 10 Gauge 2-leder CL2/CL3

Forstærkerens højttalerudgangsterminaler er typisk farvekodet med sort for negativ (-) og rød for positiv (+). Tilsvarende har M-8S/M-6S højttalerkabelterminaler med en sort og rød farvekodning. Når du tilslutter højttalerkabel, skal du sikre, at den positive terminal på forstærkeren er forbundet til den positive terminal på M8S/M-6S. Og tilsvarende skal den negative terminal på forstærkeren være forbundet til den negative terminal på M-8S/M-6S. Højttalerkabler bruger typisk mindst en af flere mulige metoder til at hjælpe med at opretholde korrekt polaritet, herunder farvekodet isolering eller lederstrenge, eller tryk af tekst og symboler langs den ene side af kabelisoleringen.

Fjernelse af gitteret

M-8S/M-6S har 6 monteringsflige på bagsiden, der kan drejes. Når du ser på bagsiden af højttaleren, drejes fligene helt mod uret, så de stikker ud fra højttalerrammen. Skub hver flig mod forsiden af højttaleren, og når fligskruen kommer i kontakt med gitteret, tryk forsigtigt, så gitteret løsner sig fra højttaleren.

Gitteret holdes på plads af kontakttryk. Vær forsigtig, når du fjerner og geninstallerer gitteret, så du ikke deformerer det på grund af overdreven kraft.

Montering af højttaleren

Når du ser på bagsiden af M-8S/M-6S, drejes fligene helt med uret, så de er inde i højttalerrammen (Se Figur 2). Hvis en flig ikke forbliver drejet, strammes skruen, indtil den forbliver drejet – spænd ikke for hårdt.

Placer højttaleren i vægudskæringen. Løsn en ad gangen hver af de seks skruer, indtil fligene kan dreje frit. Spænd derefter hver skrue med uret, indtil fligene presser fast mod væggens indre overflade. Højttaleren skal kun være korrekt justeret og holdes sikkert fast til væggen – spænd ikke for hårdt for at undgå at knække fligene eller beskadige væggen.

Maling af ramme og gitter

Den medfølgende skabelon kan bruges som et malingsskjold, når den er trimmet. Trim forsigtigt langs den indre linje og placer malingsskjoldet inde i højttalerrammen med gitteret fjernet. Rammen kan nu males, så den matcher vægoverfladen. Brug en passende primer til maling på plastik.

Kun forsiden af gitteret bør males; maling på siderne vil gøre gitteret vanskeligt at installere på højttalerrammen. Vær forsigtig med ikke at tilstoppe nogen af gitterets perforeringer, da det kan påvirke højttalerens ydeevne ved at begrænse luftstrømmen.

Diskantmålretning

Højttalerens ydeevne er optimal, når den er rettet mod lytteren. Da det er upraktisk at installere indbygningshøjttalere i en vinkel, er det tilstrækkeligt kun at rette diskanten, da den gengiver de mest retningsfølsomme lydfrekvenser. Derfor er M-8S/M-6S bygget med en diskant, der kan rettes mod lytteområdet.

For at rette diskanten skal du forsigtigt trykke på dens cirkulære ydre kant. Undgå at røre ved dome-membranen eller diffusoren. Det hjælper at lytte til et velkendt musikstykke med et stærkt centralt lydbillede, f.eks. vokal, mens du retter diskanten. Når diskanterne er korrekt rettet, skal det centrale lydbillede være sammenhængende og stabilt fra lyttepositionen.

Installation af gitteret

Højttalergitteret holdes på plads i monteringsrillen ved friktion. Start med at presse højttalergitteret ind i rillen ét sted, og arbejd dig derefter rundt om højttaleren og pres mere af gitterets kant på plads, indtil gitteret er helt monteret.

I de fleste installationer er den naturlige friktion mellem gitteret og monteringsrillen nok til at holde gitteret sikkert. Hvis der er behov for yderligere friktion, skal du bruge de sorte gummi-materialestykker, der følger med højttaleren. Pak gummimaterialet ud fra dets beskyttelsespapir og pres det ind i monteringsrillen på højttaleren. Placer gummimaterialet jævnt rundt om højttaleren. Afslut ved at presse gitteret på plads som beskrevet ovenfor.

Fjernelse af højttaleren

M-8S/M-6S kan let fjernes, hvis det skulle blive nødvendigt. Fjern gitteret med et lille kroget værktøj, som fås i byggemarkeder og biludstyrsforretninger. Løsn de fire skruer, indtil fligene slipper fra loftet og trækker sig tilbage ind i højttalerrammen. Træk M-8S/M-6S ud af væggen og afbryd højttalerkablet. Højttaleren kan nu let udskiftes eller serviceres.
