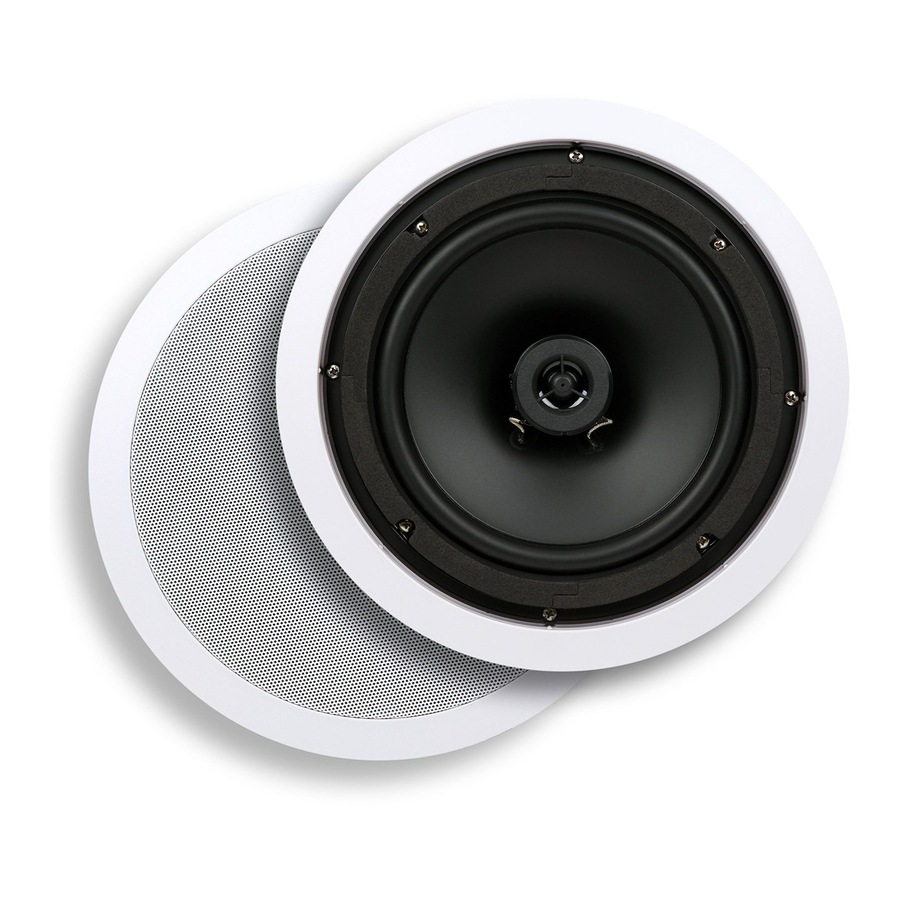

Micca C-8C/C-6C - 8” og 6.5” 2-vejs indbygningshøjttalere manual

Indhold

1 Installationsværktøj
2 Monteringssted
3 Monteringsforberedelse
4 Højttalerkabel
5 Fjernelse af grillen
6 Montering af højttaleren
7 Maling af rammen og grillen
8 Fjernelse af højttaleren
9 C-8C specifikationer
10 C-6C specifikationer
11 Download manual
12 På andre sprog

Installationsværktøj

En korrekt installation sikrer optimal ydeevne fra C-8C/C-6C. Følgende installationsværktøjer vil være nødvendige:

Gipsvægssav
Skruetrækker, stjerne
Malertape – 1,8 til 2,0 tommer
Blyant
Vaterpas eller laservaterpas
Målebånd
Regelfinder

Monteringssted

Når du vælger, hvor du vil montere C-8C/C6C-højttalerne, skal du sørge for, at der ikke er elektriske ledninger, kanaler, VVS, gasrør eller andre installationer, der løber gennem stedet. C8C/C-6C kan monteres i enhver retning for at give korrekt dækning ved lytterens position. Selvom den oftest monteres i loftet, kan den også monteres i vægge. Husk følgende, når du beslutter, hvor du vil montere C-8C/C-6C:

Adskillelse – Afstanden mellem et par C8C/C-6C bør være kortere end afstanden fra højttalerne til lytteren.

Højde – Fronthøjttalerens position skal monteres i væggen med midten af C-8C/C-6C i ørehøjde med lytteren, når vedkommende sidder ned. Centerhøjttalerens position skal være i væggen over eller under tv'et/skærmen, alt efter hvad der er tættest på siddende ørehøjde. Surround-placeringer kan være i væggen lige over siddende ørehøjde eller bag og til siden af lytteområdet for indbygning i loftet.

Monteringsforberedelse

C-8C/C-6C kræver en udskæringsstørrelse som angivet i specifikationsafsnittet. Der kræves yderligere ¾" i alle retninger bag loftet til fastgørelse. Moderne huskonstruktion bruger typisk vægstolper eller bjælker med 16" afstand, hvilket giver ca. 14 ⅜" mellem stolperne.

Brug en regelfinder til at lokalisere stolper eller bjælker i loftet, inklusive vandrette afstivere, der kan forstyrre monteringsstedet.

Brug den medfølgende skabelon og en blyant til at markere den position, hvor udskæringen skal foretages. Hvis du monterer på en lodret væg, skal du bruge et vaterpas eller laservaterpas for at sikre, at skabelonen er lige. Skær et lille firkantet hul på det markerede sted for at dobbelttjekke, at der ikke er nogen forhindringer bag loftet.

Brug en gipsvægssav til at lave monteringsudskæringen i henhold til skabelonens omrids. Sørg for at skære gennem gipsvæggen i en 90 graders vinkel. Trim eventuelle takkede eller løse stykker gipsvæg. Dæk de afskårne kanter af gipsvæggen med strimler af malertape, og fold over kanterne på både for- og bagside af gipsvæggen (se figur 1). Dette forhindrer, at gipsen i gipsvæggen slås løs fra højttalervibrationer. Lad ikke kanten af malertapen stikke mere end ¼" ud over udskæringen på den udvendige loftsoverflade. Malertape inden for ¼" af udskæringen vil være skjult af højttalerrammen.

Hvis loftet indeholder isolering, skal du fjerne isoleringen ved udskæringen og ca. 1 fod omkring den. Dette sikrer tilstrækkeligt luftvolumen til, at C-8C/C-6C kan fungere. Fastgør enhver løs isolering, der kan falde ned på højttaleren.

Hvis loftet ikke er isoleret, anbefales det, at hulrummet fyldes med ca. 2 fod glasfiberisolering omkring udskæringen, startende ved ca. 1 fod omkring udskæringen. Isoleringen vil give dæmpning til højttaleren og isolere vibrationer.

Højttalerkabel

Indbygningshøjttalere skal tilsluttes forstærkeren med UL-klassificeret CL2/CL3-højttalerkabel – dette er påkrævet af bygningsreglementet for de fleste forbrugere. Undgå at installere højttalerkabel parallelt med husholdnings AC-ledninger for at undgå potentiel brummen. Det er dog okay, at højttalerkabel krydser AC-ledninger i en ret vinkel.

Det anbefales, at en professionel eller autoriseret elektriker udfører højttalerkabelinstallationen, hvis du er utilpas med opgaven.

Højttalerkablets tykkelse kan påvirke C-8C/C-6C's ydeevne. Vælg altid et CL2/CL3-klassificeret indbygningshøjttalerkabel af den passende tykkelse for at forhindre overdreven højttalerkabelmodstand. Brug af for lille højttalerkabel kan resultere i tab af lydstyrke, detaljer og dynamisk område. Vælg højttalerkabel til C-8C/C-6C baseret på følgende minimumsanbefalinger:

50' eller mindre - 16 Gauge 2 Conductor CL2/CL3
50' - 80' - 14 Gauge 2 Conductor CL2/CL3
80'-120' - 12 Gauge 2 Conductor CL2/CL3
120'-200' - 10 Gauge 2 Conductor CL2/CL3

Forstærkerens højttalerudgangsterminaler er typisk farvekodet med sort for negativ (-) og rød for positiv (+). Tilsvarende har C-8C/C-6C højttalerkabelterminaler med en sort og rød farvekodning. Når du tilslutter højttalerkabel, skal du sørge for, at den positive terminal på forstærkeren er tilsluttet den positive terminal på C8C/C-6C. Og tilsvarende skal den negative terminal på forstærkeren tilsluttes den negative terminal på C-8C/C-6C. Højttalerkabler bruger typisk mindst én af flere mulige metoder til at hjælpe med at opretholde korrekt polaritet, herunder farvekodet isolering eller lederstrenge eller udskrivning af tekst og symboler langs den ene side af kabelisoleringen.

Fjernelse af grillen

C-8C/C-6C har 4 monteringsfaner på bagsiden, der roterer. Mens du ser på bagsiden af højttaleren, skal du dreje fanerne helt mod uret, så de stikker ud væk fra højttalerrammen. Skub hver fane mod forsiden af højttaleren, og når faneskruen kommer i kontakt med grillen, skal du trykke forsigtigt, så grillen kommer væk fra højttaleren.

Grillen holdes på plads af kontakttryk. Vær forsigtig, når du fjerner og geninstallerer grillen, så du ikke forvrænger den på grund af overdreven kraft.

Montering af højttaleren

Mens du ser på bagsiden af C-8C/C-6C, skal du dreje fanerne helt med uret, så de er inde i højttalerrammen (se figur 2). Hvis en fane ikke forbliver roteret, skal du stramme dens skrue, indtil den forbliver roteret – spænd ikke for meget.

Placer højttaleren i loftudskæringen. Løsn én ad gangen hver af de fire skruer, indtil fanerne kan dreje frit. Stram derefter hver skrue med uret, indtil fanerne trykker fast mod den indre overflade. Højttaleren skal kun justeres korrekt og holdes sikkert fast til loftet – spænd ikke for meget for at knække fanerne eller beskadige gipsvæggen.

Maling af rammen og grillen

Den medfølgende skabelon kan bruges som et malingsskjold, når den er trimmet. Trim forsigtigt langs den indre linje, og placer malingsskjoldet inde i højttalerrammen med grillen fjernet. Rammen kan nu males, så den matcher loftsoverfladen. Brug en passende primer til maling over plast.

Kun forsiden af grillen skal males, maling på siderne vil gøre grillen vanskelig at installere på højttalerrammen. Vær forsigtig med ikke at tilstoppe nogen af grillens perforeringer, da det kan påvirke højttalerens ydeevne ved at begrænse luftstrømmen.

Fjernelse af højttaleren

C-8C/C-6C kan let fjernes, hvis det nogensinde bliver nødvendigt. Fjern grillen ved hjælp af et lille krokværktøj, der fås i isenkræmmere og autodeleforretninger. Løsn de fire skruer, indtil fanerne frigøres fra loftet og gemmes tilbage i højttalerrammen. Træk C-8C/C-6C ud af loftet, og afbryd højttalerkablet. Højttaleren kan nu let udskiftes eller serviceres.
