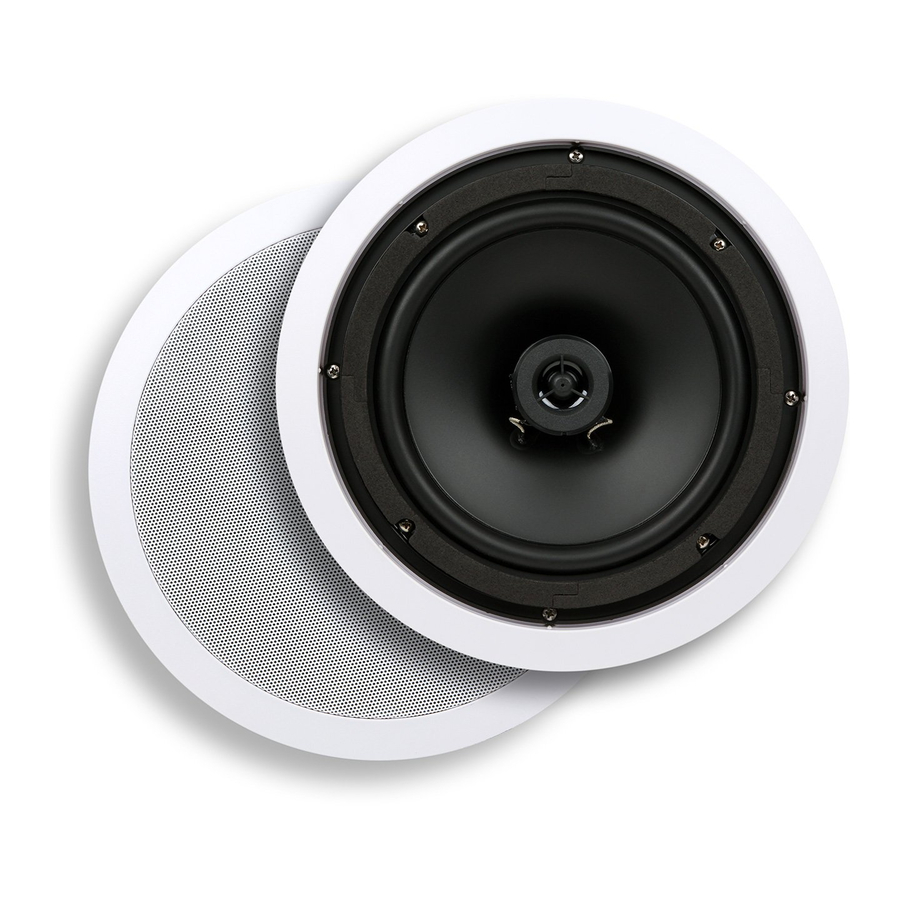

Micca C-8C/C-6C - Manuali i altoparlantëve 8” dhe 6.5” 2-Way In-Ceiling

Përmbajtja

1 Mjete për instalim
2 Vendndodhja e montimit
3 Përgatitja e montimit
4 Tel altoparlanti
5 Heqja e grilës
6 Montimi i altoparlantit
7 Lyerja e kornizës dhe grilës
8 Heqja e altoparlantit
9 Specifikimet C-8C
10 Specifikimet C-6C
11 Shkarko manual
12 Në Gjuhë të Tjera

Mjete për instalim

Një instalim i duhur siguron performancë optimale nga C-8C/C-6C. Mjetet e mëposhtme të instalimit do të nevojiten:

Sharrë gipsi
Shkrepse, kokë Phillips
Shirit maskimi – 1.8 deri në 2.0 inç
Laps
Nivel flluskash ose lazer
Metër shirit
Gjetës i trarëve

Vendndodhja e montimit

Kur zgjidhni se ku të montoni altoparlantët C-8C/C6C, sigurohuni që të mos ketë tela elektrikë, kanale, hidraulikë, tuba gazi ose ndonjë shërbim tjetër që kalon nëpër vendndodhje. C8C/C-6C mund të montohet në çdo orientim në mënyrë që të sigurojë mbulim të duhur në pozicionin e dëgjuesit. Ndërsa më së shpeshti montohet në tavan, ai mund të montohet edhe në mure. Mbani parasysh sa vijon ndërsa vendosni se ku të montoni C-8C/C-6C:

Ndarja – Distanca midis një palë C8C/C-6C duhet të jetë më e shkurtër se distanca nga altoparlantët te dëgjuesi.

Lartësia – Pozicioni i altoparlantit të përparmë duhet të montohet në mur me qendrën e C-8C/C-6C në nivelin e veshit të dëgjuesit kur është ulur. Pozicioni i altoparlantit qendror duhet të jetë në mur mbi ose poshtë TV/Ekrani, cilido që është më afër nivelit të veshit të ulur. Vendndodhjet rrethuese mund të jenë në mur pak mbi nivelin e veshit të ulur, ose prapa dhe në anën e zonës së dëgjimit për në tavan.

Përgatitja e montimit

C-8C/C-6C kërkon një madhësi prerjeje siç tregohet në seksionin e specifikimeve. Një ¾" shtesë kërkohet në të gjitha drejtimet prapa tavanit për lidhje. Ndërtimi modern i shtëpive zakonisht përdor trarë ose traversa muri të vendosura në qendra 16", duke siguruar afërsisht 14 ⅜" midis trarëve.

Përdorni një gjetës trarësh për të lokalizuar trarët ose traversat në tavan, duke përfshirë mbajtëset horizontale që mund të ndërhyjnë në vendndodhjen e montimit.

Përdorni shabllonin e furnizuar dhe një laps për të shënuar pozicionin ku do të bëhet prerja. Nëse montoni në një mur vertikal, përdorni një nivel flluskash ose lazer për t'u siguruar që shablloni është i drejtë. Pritni një vrimë të vogël katrore në vendndodhjen e shënuar për të kontrolluar dy herë që nuk ka pengesa prapa tavanit.

Duke përdorur një sharrë gipsi, bëni prerjen e montimit sipas skicës së shabllonit. Sigurohuni që të prisni gipsin në një kënd 90 gradë. Pritini çdo pjesë të dhëmbëzuar ose të lirshme të gipsit. Mbuloni skajet e prera të gipsit me shirita shirit maskimi, duke i palosur skajet në të dy anët e përparme dhe të pasme të gipsit (Shih Figurën 1). Kjo do të parandalojë që gipsi në gips të shkëputet nga dridhjet e altoparlantit. Mos lejoni që skaji i shiritit të maskimit të dalë më shumë se ¼" përtej prerjes në sipërfaqen e jashtme të tavanit. Shiriti i maskimit brenda ¼" të prerjes do të fshihet nga korniza e altoparlantit.

Nëse tavani përmban izolim, hiqni izolimin në prerje dhe afërsisht 1 këmbë rreth tij. Kjo siguron vëllim të mjaftueshëm ajri që C-8C/C-6C të funksionojë. Siguroni çdo izolim të lirshëm që mund të bjerë në altoparlant.

Nëse tavani nuk është i izoluar, rekomandohet që zgavra të mbushet me afërsisht 2 këmbë izolim me fibra qelqi rreth prerjes, duke filluar nga rreth 1 këmbë rreth prerjes. Izolimi do të sigurojë amortizim në altoparlant dhe do të izolojë dridhjet.

Tel altoparlanti

Altoparlantët në tavan duhet të lidhen me amplifikatorin me tel altoparlanti CL2/CL3 të vlerësuar nga UL – kjo kërkohet nga kodi i ndërtimit për shumicën e konsumatorëve. Shmangni instalimin e telit të altoparlantit paralelisht me instalimet elektrike AC shtëpiake për të shmangur zhurmën e mundshme. Është në rregull që teli i altoparlantit të kryqëzojë instalimet elektrike AC në një kënd të drejtë, megjithatë.

Rekomandohet që një elektricist profesionist ose i licencuar të kryejë instalimin e telit të altoparlantit nëse nuk ndiheni rehat me detyrën.

Matësi ose trashësia e telit të altoparlantit mund të ndikojë në performancën e C-8C/C-6C. Zgjidhni gjithmonë një tel altoparlanti CL2/CL3 të vlerësuar në mur me matës të përshtatshëm për të parandaluar rezistencën e tepërt të telit të altoparlantit. Përdorimi i telit të altoparlantit me madhësi të vogël mund të rezultojë në humbje të volumit, detajeve dhe diapazonit dinamik. Ju lutemi zgjidhni telin e altoparlantit për C-8C/C-6C bazuar në rekomandimet minimale të mëposhtme:

50' ose më pak - 16 Gauge 2 Përcjellës CL2/CL3
50' - 80' - 14 Gauge 2 Përcjellës CL2/CL3
80'-120' - 12 Gauge 2 Përcjellës CL2/CL3
120'-200' - 10 Gauge 2 Përcjellës CL2/CL3

Terminalet e daljes së altoparlantit të amplifikatorit zakonisht janë të koduara me ngjyra me të zezë për negative (-) dhe të kuqe për pozitive (+). Në mënyrë të ngjashme, C-8C/C-6C ka terminale teli altoparlanti me një kodim ngjyrash të zezë dhe të kuqe. Kur lidhni telin e altoparlantit, sigurohuni që terminali pozitiv në amplifikator të jetë i lidhur me terminalin pozitiv në C8C/C-6C. Dhe në mënyrë të ngjashme, terminali negativ në amplifikator duhet të lidhet me terminalin negativ në C-8C/C-6C. Telat e altoparlantëve zakonisht përdorin të paktën një nga disa metoda të mundshme për të ndihmuar në ruajtjen e polaritetit të saktë, duke përfshirë izolimin e koduar me ngjyra ose fijet përcjellëse, ose printimin e tekstit dhe simboleve përgjatë njërës anë të izolimit të telit.

Heqja e grilës

C-8C/C-6C ka 4 skeda montimi në pjesën e pasme që rrotullohen. Ndërsa shikoni pjesën e pasme të altoparlantit, rrotulloni plotësisht skedat në drejtim të kundërt të akrepave të orës, në mënyrë që ato të dalin larg nga korniza e altoparlantit. Rrëshqitni çdo skedë drejt pjesës së përparme të altoparlantit dhe kur vida e skedës të bjerë në kontakt me grilën, shtyjeni butësisht në mënyrë që grila të largohet nga altoparlanti.

Grila mbahet në vend nga presioni i kontaktit. Kini kujdes kur hiqni dhe riinstaloni grilën që të mos e shtrembëroni atë për shkak të forcës së tepërt.

Montimi i altoparlantit

Ndërsa shikoni pjesën e pasme të C-8C/C-6C, rrotulloni plotësisht skedat në drejtim të akrepave të orës, në mënyrë që ato të jenë brenda kornizës së altoparlantit (Shih Figurën 2). Nëse një skedë nuk qëndron e rrotulluar, shtrëngoni vidën e saj derisa të qëndrojë e rrotulluar – mos e shtrëngoni shumë.

Vendoseni altoparlantin në prerjen e tavanit. Një nga një, lironi secilën nga katër vidat derisa skedat të mund të kthehen lirshëm. Më pas shtrëngoni secilën vidë në drejtim të akrepave të orës derisa skedat të shtypin fort kundër sipërfaqes së brendshme. Altoparlanti duhet vetëm të jetë i rregulluar siç duhet dhe të mbahet i sigurt në tavan – mos e shtrëngoni shumë për të thyer skedat ose për të dëmtuar gipsin.

Lyerja e kornizës dhe grilës

Shablloni i furnizuar mund të përdoret si një mburojë boje kur pritet. Priteni me kujdes përgjatë vijës së brendshme dhe vendoseni mburojën e bojës brenda kornizës së altoparlantit me grilën e hequr. Korniza tani mund të lyhet për të përputhur sipërfaqen e tavanit. Përdorni një abetare të përshtatshme për lyerjen mbi plastikë.

Vetëm pjesa e përparme e grilës duhet të lyhet, boja në anët do ta bëjë grilën të vështirë për t'u instaluar në kornizën e altoparlantit. Kini kujdes që të mos bllokoni asnjë nga vrimat e grilës pasi mund të ndikojë në performancën e altoparlantit duke kufizuar rrjedhën e ajrit.

Heqja e altoparlantit

C-8C/C-6C mund të hiqet lehtësisht nëse ndonjëherë bëhet e nevojshme. Hiqeni grilën duke përdorur një mjet të vogël grepi të disponueshëm nga dyqanet e harduerit dhe pjesëve të automjeteve. Lironi katër vidat derisa skedat të lëshohen nga tavani dhe të futen përsëri në kornizën e altoparlantit. Tërhiqeni C-8C/C-6C nga tavani dhe shkëputeni telin e altoparlantit. Altoparlanti tani mund të zëvendësohet ose servisohet lehtësisht.
