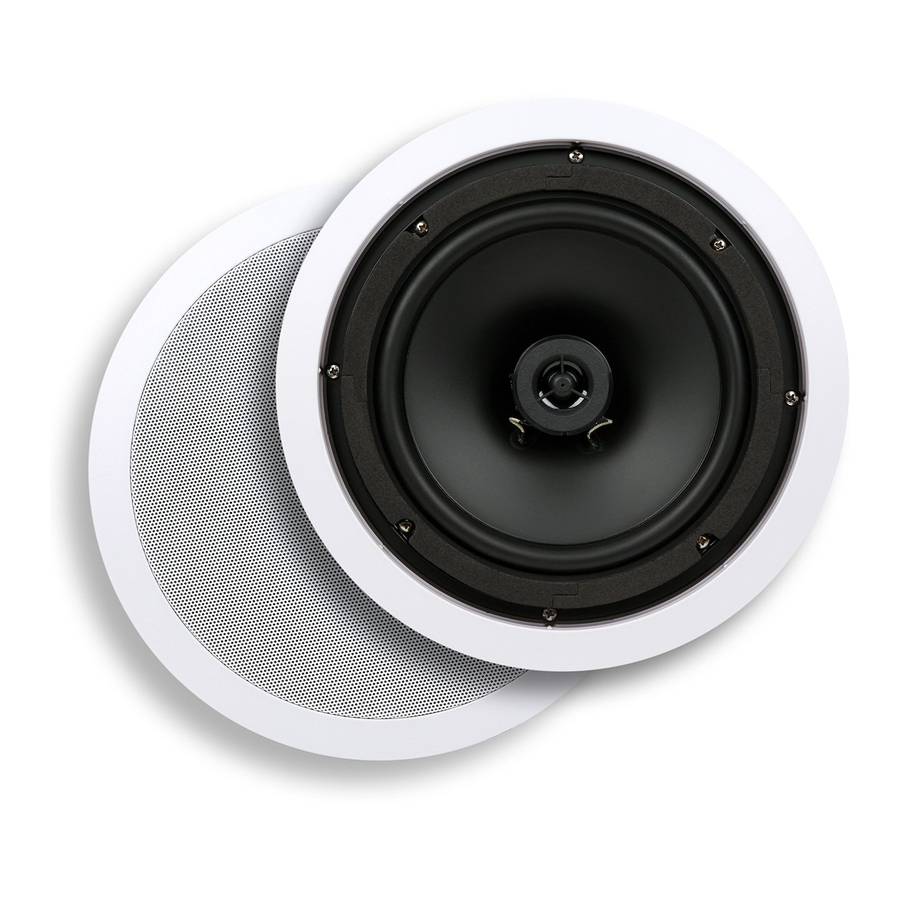

Micca C-8C/C-6C - Manuel d'enceintes encastrables au plafond à 2 voies de 8" et 6,5"

Outils d'installation

Une installation correcte garantit une performance optimale des C-8C/C-6C. Les outils d'installation suivants seront nécessaires :

1. Scie à cloison sèche
2. Tournevis cruciforme
3. Ruban de masquage – 1,8 à 2,0 pouces
4. Crayon
5. Niveau à bulle ou laser
6. Mètre ruban
7. Détecteur de montants

Emplacement de montage

Lorsque vous choisissez l'emplacement de montage des enceintes C-8C/C6C, assurez-vous qu'il n'y a pas de fils électriques, de conduits, de plomberie, de tuyaux de gaz ou de tout autre service traversant cet endroit. Les C8C/C-6C peuvent être montées dans n'importe quelle orientation afin d'assurer une couverture adéquate à la position de l'auditeur. Bien qu'elles soient le plus souvent montées au plafond, elles peuvent également être montées dans les murs. Gardez les points suivants à l'esprit lorsque vous décidez de l'endroit où monter les C-8C/C-6C :

Séparation – La distance entre une paire de C8C/C-6C doit être plus courte que la distance entre les enceintes et l'auditeur.

Hauteur – Les enceintes frontales doivent être montées dans le mur, le centre des C-8C/C-6C étant au niveau des oreilles de l'auditeur en position assise. L'enceinte centrale doit être placée dans le mur, au-dessus ou en dessous du téléviseur/écran, selon ce qui est le plus proche du niveau des oreilles en position assise. Les emplacements d'enceintes surround peuvent être dans le mur juste au-dessus du niveau des oreilles en position assise, ou derrière et sur le côté de la zone d'écoute pour les enceintes de plafond.

Préparation au montage

Les C-8C/C-6C nécessitent une taille de découpe telle qu'indiquée dans la section des spécifications. Un espace supplémentaire de ¾ pouce est requis dans toutes les directions derrière le plafond pour la fixation. La construction de maisons modernes utilise généralement des montants muraux ou des solives espacés de 16 pouces d'entraxe, offrant environ 14 ⅜ pouces entre les montants.

Utilisez un détecteur de montants pour localiser les montants ou les solives dans le plafond, y compris les renforts horizontaux qui pourraient interférer avec l'emplacement de montage.

Utilisez le gabarit fourni et un crayon pour marquer la position où la découpe sera effectuée. Si vous montez sur un mur vertical, utilisez un niveau à bulle ou laser pour vous assurer que le gabarit est droit. Découpez un petit trou carré à l'emplacement marqué pour vérifier qu'il n'y a pas d'obstructions derrière le plafond.

À l'aide d'une scie à cloison sèche, effectuez la découpe de montage selon le contour du gabarit. Assurez-vous de couper la cloison sèche à un angle de 90 degrés. Éliminez toutes les pièces de cloison sèche irrégulières ou lâches. Couvrez les bords coupés de la cloison sèche avec des bandes de ruban de masquage, en repliant les bords sur les côtés avant et arrière de la cloison sèche (voir Figure 1). Cela empêchera le gypse de la cloison sèche de se détacher à cause des vibrations de l'enceinte. Ne laissez pas le bord du ruban de masquage dépasser de plus de ¼ pouce au-delà de la découpe sur la surface extérieure du plafond. Le ruban de masquage se trouvant à moins de ¼ pouce de la découpe sera caché par le cadre de l'enceinte.

Si le plafond contient de l'isolant, retirez l'isolant au niveau de la découpe et sur environ 1 pied autour. Cela garantit un volume d'air adéquat pour le fonctionnement des C-8C/C-6C. Fixez tout isolant lâche qui pourrait tomber sur l'enceinte.

Si le plafond n'est pas isolé, il est recommandé de remplir la cavité avec environ 2 pieds d'isolant en fibre de verre autour de la découpe, en commençant à environ 1 pied autour de la découpe. L'isolant amortira l'enceinte et isolera les vibrations.

Câble d'enceinte

Les enceintes de plafond doivent être connectées à l'amplificateur avec un câble d'enceinte CL2/CL3 certifié UL – cela est exigé par le code du bâtiment pour la plupart des consommateurs. Évitez d'installer le câble d'enceinte parallèlement au câblage CA domestique pour éviter les ronronnements potentiels. Il est cependant acceptable que le câble d'enceinte croise le câblage CA à angle droit.

Il est recommandé qu'un professionnel ou un électricien agréé effectue l'installation du câble d'enceinte si vous n'êtes pas à l'aise avec cette tâche.

Le calibre ou l'épaisseur du câble d'enceinte peut affecter les performances des C-8C/C-6C. Choisissez toujours un câble d'enceinte encastrable CL2/CL3 du calibre approprié pour éviter une résistance excessive du câble. L'utilisation d'un câble d'enceinte de calibre insuffisant peut entraîner une perte de volume, de détails et de plage dynamique. Veuillez choisir le câble d'enceinte pour les C-8C/C-6C en fonction des recommandations minimales suivantes :

• 50 pieds ou moins - Calibre 16 2 conducteurs CL2/CL3
• 50' - 80' - Calibre 14 2 conducteurs CL2/CL3
• 80'-120' - Calibre 12 2 conducteurs CL2/CL3
• 120'-200' - Calibre 10 2 conducteurs CL2/CL3

Les bornes de sortie d'enceinte de l'amplificateur sont généralement codées par couleur : noir pour le négatif (-) et rouge pour le positif (+). De même, les C-8C/C-6C ont des bornes de câble d'enceinte avec un codage couleur noir et rouge. Lors de la connexion du câble d'enceinte, assurez-vous que la borne positive de l'amplificateur est connectée à la borne positive des C8C/C-6C. Et de même, la borne négative de l'amplificateur doit être connectée à la borne négative des C-8C/C-6C. Les câbles d'enceinte utilisent généralement au moins l'une des plusieurs méthodes possibles pour aider à maintenir la polarité correcte, y compris l'isolation ou les brins conducteurs codés par couleur, ou l'impression de texte et de symboles le long d'un côté de l'isolation du câble.

Retrait de la grille

Les C-8C/C-6C sont équipées de 4 pattes de montage rotatives à l'arrière. En regardant l'arrière de l'enceinte, faites pivoter les pattes complètement dans le sens inverse des aiguilles d'une montre afin qu'elles dépassent du cadre de l'enceinte. Faites glisser chaque patte vers l'avant de l'enceinte et lorsque la vis de la patte entre en contact avec la grille, poussez doucement pour que la grille se détache de l'enceinte.

La grille est maintenue en place par pression de contact. Prenez soin lors du retrait et de la réinstallation de la grille de ne pas la déformer en raison d'une force excessive.

Montage de l'enceinte

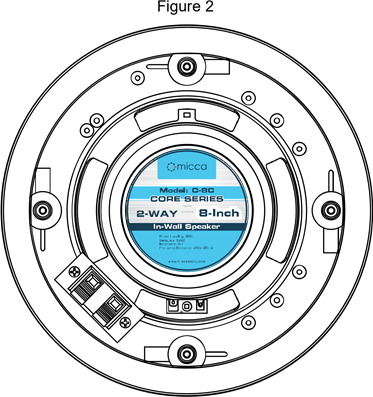

En regardant l'arrière des C-8C/C-6C, faites pivoter les pattes complètement dans le sens des aiguilles d'une montre afin qu'elles soient à l'intérieur du cadre de l'enceinte (voir Figure 2). Si une patte ne reste pas tournée, serrez sa vis jusqu'à ce qu'elle le reste – ne serrez pas trop.

Insérez l'enceinte dans la découpe du plafond. Une par une, desserrez chacune des quatre vis jusqu'à ce que les pattes puissent tourner librement. Ensuite, serrez chaque vis dans le sens des aiguilles d'une montre jusqu'à ce que les pattes appuient fermement contre la surface intérieure. L'enceinte doit simplement être correctement alignée et maintenue solidement au plafond – ne serrez pas trop pour ne pas casser les pattes ou endommager la cloison sèche.

Peindre le cadre et la grille

Le gabarit fourni peut être utilisé comme protection de peinture une fois découpé. Découpez soigneusement le long de la ligne intérieure et placez la protection de peinture à l'intérieur du cadre de l'enceinte, la grille étant retirée. Le cadre peut maintenant être peint pour correspondre à la surface du plafond. Utilisez un apprêt approprié pour peindre sur du plastique.

Seule la face avant de la grille doit être peinte ; la peinture sur les côtés rendra la grille difficile à installer sur le cadre de l'enceinte. Veillez à ne pas obstruer les perforations de la grille, car cela pourrait affecter les performances de l'enceinte en restreignant le flux d'air.

Retrait de l'enceinte

Les C-8C/C-6C peuvent être facilement retirées si cela s'avère nécessaire. Retirez la grille à l'aide d'un petit outil à crochet disponible dans les quincailleries et les magasins de pièces automobiles. Desserrez les quatre vis jusqu'à ce que les pattes se libèrent du plafond et se rétractent dans le cadre de l'enceinte. Retirez les C-8C/C-6C du plafond et déconnectez le câble d'enceinte. L'enceinte peut maintenant être facilement remplacée ou entretenue.

Spécifications du C-8C

• Haut-parleur de graves : Cône en polypropylène de 8" avec suspension en caoutchouc
• Tweeter : ½" PEI
• Filtre : 6 dB/Octave
• Réponse en fréquence : 45 Hz-20 kHz
• Impédance : 8 Ohms
• Sensibilité : 88 dB 1 W/1 M
• Puissance admissible : 90 Watts (chaque)
• Dimension extérieure : 10 ¾" de diamètre
• Dimension de la découpe : 9 ½" de diamètre
• Profondeur de montage : 3 ¼"

Spécifications du C-6C

• Haut-parleur de graves : Cône en polypropylène de 6,5" avec suspension en caoutchouc
• Tweeter : ½" PEI
• Filtre : 6 dB/Octave
• Réponse en fréquence : 55 Hz-20 kHz
• Impédance : 8 Ohms
• Sensibilité : 87 dB 1 W/1 M
• Puissance admissible : 75 Watts (chaque)
• Dimension extérieure : 9" de diamètre
• Dimension de la découpe : 7 ¾ " de diamètre
• Profondeur de montage : 3"
