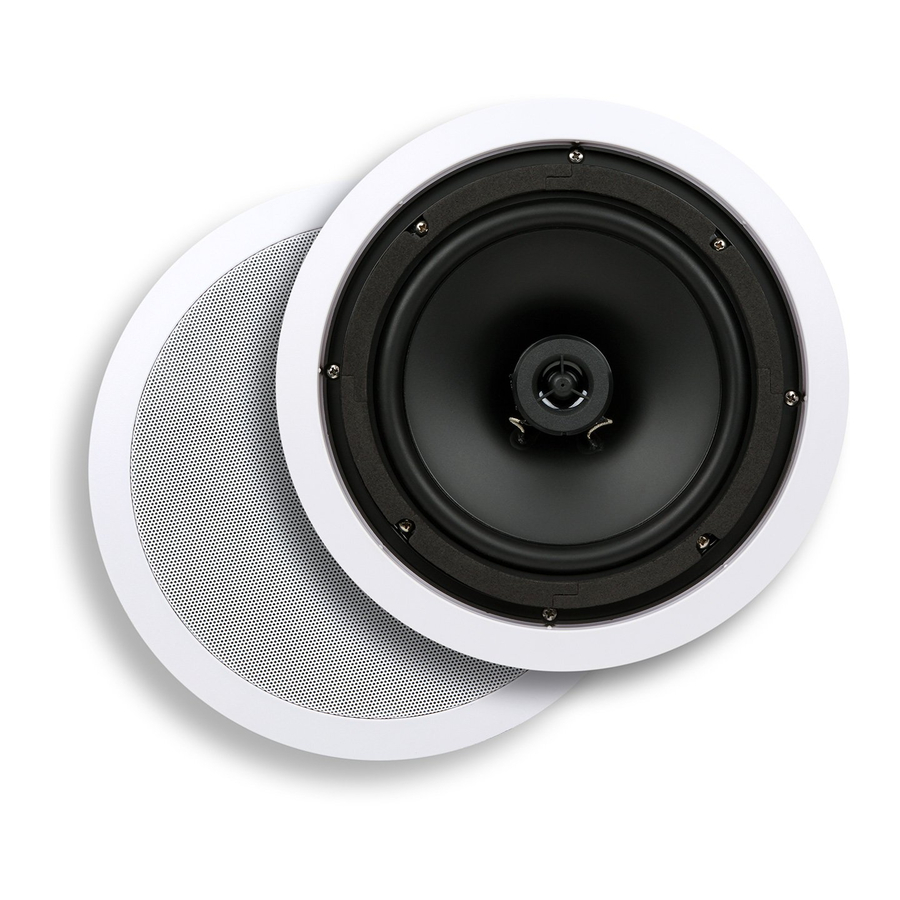

Micca C-8C/C-6C - Instrukcja obsługi głośników 2-drożnych do montażu w suficie 8” i 6.5”

Narzędzia instalacyjne

Prawidłowa instalacja zapewnia optymalną wydajność głośników C-8C/C-6C. Potrzebne będą następujące narzędzia instalacyjne:

1. Piła do płyt gipsowo-kartonowych
2. Śrubokręt, krzyżakowy
3. Taśma maskująca – 1,8 do 2,0 cala
4. Ołówek
5. Poziomica bąbelkowa lub laserowa
6. Miarka
7. Wykrywacz kołków

Miejsce montażu

Wybierając miejsce montażu głośników C-8C/C6C, upewnij się, że w danym miejscu nie przebiegają przewody elektryczne, kanały wentylacyjne, rury wodno-kanalizacyjne, rury gazowe ani żadne inne instalacje. Głośniki C8C/C-6C można montować w dowolnej orientacji, aby zapewnić odpowiednie pokrycie w miejscu odsłuchu. Chociaż najczęściej montuje się je w suficie, można je również montować w ścianach. Decydując o miejscu montażu C-8C/C-6C, należy pamiętać o następujących kwestiach:

Odstęp – Odległość między parą C8C/C-6C powinna być mniejsza niż odległość od głośników do słuchacza.

Wysokość – Przedni głośnik powinien być zamontowany w ścianie tak, aby środek C-8C/C-6C znajdował się na wysokości uszu słuchacza w pozycji siedzącej. Głośnik centralny powinien znajdować się w ścianie nad lub pod telewizorem/wyświetlaczem, w zależności od tego, co jest bliżej poziomu uszu w pozycji siedzącej. Głośniki surround mogą znajdować się w ścianie tuż nad poziomem uszu w pozycji siedzącej lub za i z boku obszaru odsłuchu w przypadku montażu w suficie.

Przygotowanie do montażu

Głośniki C-8C/C-6C wymagają otworu o wymiarach podanych w specyfikacji. Dodatkowe ¾" jest wymagane we wszystkich kierunkach za sufitem w celu zamocowania. Nowoczesne konstrukcje domów zazwyczaj wykorzystują słupki ścienne lub legary rozmieszczone co 16", co daje około 14 ⅜" między słupkami.

Użyj wykrywacza kołków, aby zlokalizować słupki lub legary w suficie, w tym poziome usztywnienia, które mogą kolidować z miejscem montażu.

Użyj dostarczonego szablonu i ołówka, aby zaznaczyć miejsce, w którym zostanie wykonany otwór. W przypadku montażu na pionowej ścianie użyj poziomicy bąbelkowej lub laserowej, aby upewnić się, że szablon jest prosty. Wytnij mały kwadratowy otwór w zaznaczonym miejscu, aby upewnić się, że za sufitem nie ma żadnych przeszkód.

Używając piły do płyt gipsowo-kartonowych, wykonaj otwór montażowy zgodnie z obrysem szablonu. Upewnij się, że przecinasz płytę gipsowo-kartonową pod kątem 90 stopni. Przytnij wszelkie postrzępione lub luźne kawałki płyty gipsowo-kartonowej. Zakryj krawędzie cięcia płyty gipsowo-kartonowej paskami taśmy maskującej, zaginając krawędzie po obu stronach płyty gipsowo-kartonowej (patrz rysunek 1). Zapobiegnie to odrywaniu się gipsu z płyty gipsowo-kartonowej w wyniku wibracji głośnika. Nie dopuść, aby krawędź taśmy maskującej wystawała więcej niż ¼" poza wycięcie na zewnętrznej powierzchni sufitu. Taśma maskująca w odległości ¼" od wycięcia zostanie ukryta przez ramę głośnika.

Jeśli sufit zawiera izolację, usuń ją w miejscu wycięcia i w odległości około 1 stopy wokół niego. Zapewnia to odpowiednią objętość powietrza do pracy C-8C/C-6C. Zabezpiecz wszelką luźną izolację, która może spaść na głośnik.

Jeśli sufit nie jest izolowany, zaleca się wypełnienie wnęki około 2 stopami izolacji z włókna szklanego wokół wycięcia, zaczynając od około 1 stopy wokół wycięcia. Izolacja zapewni tłumienie głośnika i odizoluje wibracje.

Przewód głośnikowy

Głośniki sufitowe powinny być podłączone do wzmacniacza za pomocą przewodu głośnikowego CL2/CL3 o klasie UL – jest to wymagane przez przepisy budowlane dla większości konsumentów. Unikaj instalowania przewodu głośnikowego równolegle do domowej instalacji elektrycznej prądu przemiennego, aby uniknąć potencjalnego szumu. Można jednak przecinać przewód głośnikowy z instalacją elektryczną prądu przemiennego pod kątem prostym.

Zaleca się, aby instalację przewodu głośnikowego wykonał profesjonalista lub licencjonowany elektryk, jeśli nie czujesz się z tym komfortowo.

Grubość przewodu głośnikowego może wpływać na wydajność C-8C/C-6C. Zawsze wybieraj przewód głośnikowy do montażu w ścianie o klasie CL2/CL3 o odpowiedniej grubości, aby zapobiec nadmiernemu oporowi przewodu głośnikowego. Użycie zbyt cienkiego przewodu głośnikowego może skutkować utratą głośności, szczegółowości i zakresu dynamicznego. Wybierz przewód głośnikowy dla C-8C/C-6C na podstawie następujących minimalnych zaleceń:

• 50' or less - 16 Gauge 2 Conductor CL2/CL3 (50 stóp lub mniej - przewód 16 AWG 2-żyłowy CL2/CL3)
• 50' - 80' - 14 Gauge 2 Conductor CL2/CL3 (50 - 80 stóp - przewód 14 AWG 2-żyłowy CL2/CL3)
• 80'-120' - 12 Gauge 2 Conductor CL2/CL3 (80 - 120 stóp - przewód 12 AWG 2-żyłowy CL2/CL3)
• 120'-200' - 10 Gauge 2 Conductor CL2/CL3 (120 - 200 stóp - przewód 10 AWG 2-żyłowy CL2/CL3)

Zaciski wyjściowe głośników wzmacniacza są zazwyczaj oznaczone kolorami: czarny dla ujemnego (-) i czerwony dla dodatniego (+). Podobnie, C-8C/C-6C ma zaciski przewodu głośnikowego z czarnym i czerwonym oznaczeniem kolorystycznym. Podłączając przewód głośnikowy, upewnij się, że dodatni zacisk wzmacniacza jest podłączony do dodatniego zacisku C8C/C-6C. Podobnie, ujemny zacisk wzmacniacza powinien być podłączony do ujemnego zacisku C-8C/C-6C. Przewody głośnikowe zazwyczaj wykorzystują co najmniej jedną z kilku możliwych metod, aby pomóc w utrzymaniu prawidłowej polaryzacji, w tym izolację lub żyły przewodnika oznaczone kolorami lub nadruk tekstu i symboli wzdłuż jednej strony izolacji przewodu.

Zdejmowanie maskownicy

Głośnik C-8C/C-6C ma 4 zaczepy montażowe z tyłu, które się obracają. Patrząc na tył głośnika, obróć zaczepy całkowicie w kierunku przeciwnym do ruchu wskazówek zegara, tak aby wystawały na zewnątrz ramy głośnika. Przesuń każdy zaczep w kierunku przodu głośnika, a gdy śruba zaczepu zetknie się z maskownicą, delikatnie dociśnij, aby maskownica odsunęła się od głośnika.

Maskownica jest utrzymywana na miejscu przez docisk. Zachowaj ostrożność podczas zdejmowania i ponownego zakładania maskownicy, aby nie odkształcić jej nadmierną siłą.

Montaż głośnika

Patrząc na tył C-8C/C-6C, obróć zaczepy całkowicie zgodnie z ruchem wskazówek zegara, tak aby znajdowały się wewnątrz ramy głośnika (patrz rysunek 2). Jeśli zaczep nie pozostaje obrócony, dokręć jego śrubę, aż pozostanie obrócony – nie dokręcaj zbyt mocno.

Umieść głośnik w otworze w suficie. Pojedynczo poluzuj każdą z czterech śrub, aż zaczepy będą mogły się swobodnie obracać. Następnie dokręć każdą śrubę zgodnie z ruchem wskazówek zegara, aż zaczepy mocno dociśną do wewnętrznej powierzchni. Głośnik musi być tylko prawidłowo ustawiony i bezpiecznie przymocowany do sufitu – nie dokręcaj zbyt mocno, aby nie złamać zaczepów lub uszkodzić płyty gipsowo-kartonowej.

Malowanie ramy i maskownicy

Dostarczony szablon może być użyty jako osłona malarska po przycięciu. Ostrożnie przytnij wzdłuż wewnętrznej linii i umieść osłonę malarską wewnątrz ramy głośnika po zdjęciu maskownicy. Ramę można teraz pomalować tak, aby pasowała do powierzchni sufitu. Użyj odpowiedniego podkładu do malowania po plastiku.

Należy pomalować tylko przód maskownicy, farba na bokach utrudni zamontowanie maskownicy na ramie głośnika. Uważaj, aby nie zatkać żadnego z otworów maskownicy, ponieważ może to wpłynąć na wydajność głośnika, ograniczając przepływ powietrza.

Demontaż głośnika

Głośnik C-8C/C-6C można łatwo zdemontować, jeśli zajdzie taka potrzeba. Zdejmij maskownicę za pomocą małego narzędzia haczykowego dostępnego w sklepach z narzędziami i częściami samochodowymi. Poluzuj cztery śruby, aż zaczepy zwolnią się z sufitu i schowają się z powrotem w ramie głośnika. Wyciągnij C-8C/C-6C z sufitu i odłącz przewód głośnikowy. Głośnik można teraz łatwo wymienić lub naprawić.

Specyfikacja C-8C

• Głośnik niskotonowy: 8" membrana polipropylenowa z gumowym zawieszeniem
• Głośnik wysokotonowy: ½" PEI
• Zwrotnica: 6dB/oktawę
• Pasmo przenoszenia: 45Hz-20kHz
• Impedancja: 8 omów
• Czułość: 88dB 1W/1M
• Moc znamionowa: 90 watów (każdy)
• Wymiary zewnętrzne: 10 ¾" średnicy
• Wymiary otworu: 9 ½" średnicy
• Głębokość montażu: 3 ¾"

Specyfikacja C-6C

• Głośnik niskotonowy: 6.5" membrana polipropylenowa z gumowym zawieszeniem
• Głośnik wysokotonowy: ½" PEI
• Zwrotnica: 6dB/oktawę
• Pasmo przenoszenia: 55Hz-20kHz
• Impedancja: 8 omów
• Czułość: 87dB 1W/1M
• Moc znamionowa: 75 watów (każdy)
• Wymiary zewnętrzne: 9" średnicy
• Wymiary otworu: 7 ¾ " średnicy
• Głębokość montażu: 3"

Pobierz instrukcję

Tutaj możesz pobrać pełną wersję instrukcji w formacie pdf, może ona zawierać dodatkowe instrukcje bezpieczeństwa, informacje o gwarancji, przepisy FCC itp.

Pobierz Micca C-8C/C-6C - Instrukcja obsługi głośników 2-drożnych do montażu w suficie 8” i 6.5”
