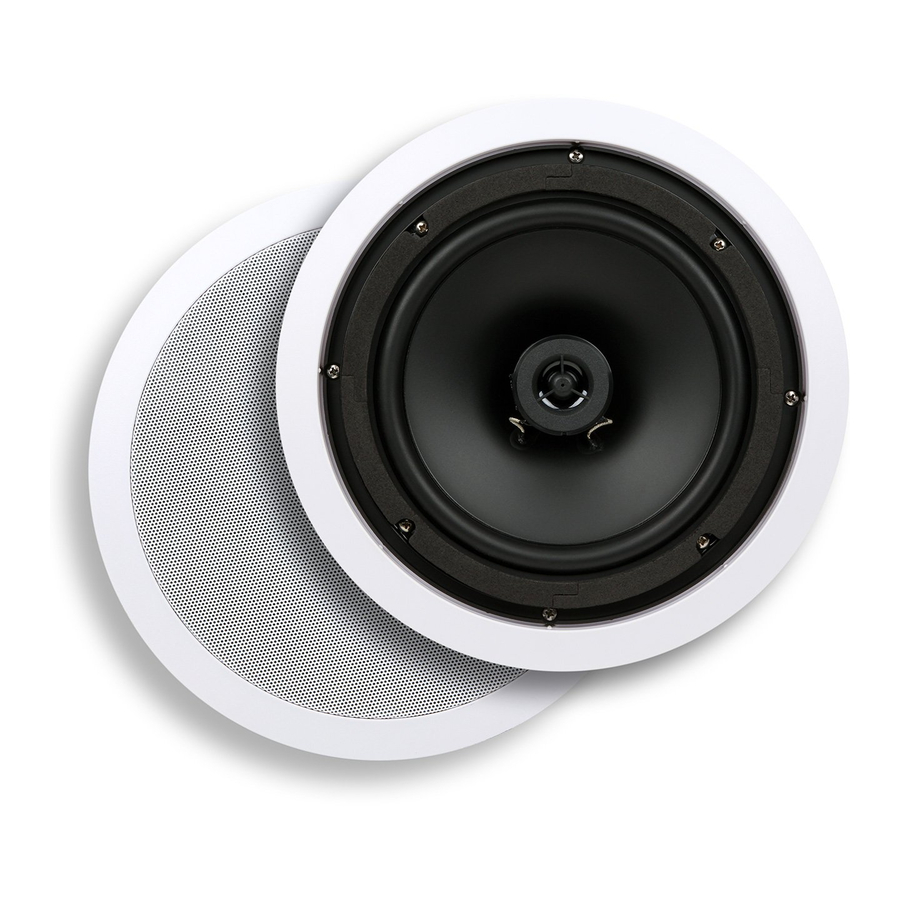

Micca C-8C/C-6C - Manuale degli altoparlanti a 2 vie da 8" e 6,5" da incasso a soffitto

Strumenti di installazione

Un'installazione corretta garantisce prestazioni ottimali da C-8C/C-6C. Saranno necessari i seguenti strumenti di installazione:

1. Seghetto per cartongesso
2. Cacciavite, a croce
3. Nastro adesivo – da 1,8 a 2,0 pollici
4. Matita
5. Livella a bolla o laser
6. Metro a nastro
7. Cercafili

Posizione di montaggio

Quando si sceglie dove montare gli altoparlanti C-8C/C6C, assicurarsi che non ci siano cavi elettrici, condotti, tubature, tubi del gas o altri servizi che attraversano la posizione. Il C8C/C-6C può essere montato in qualsiasi orientamento per fornire una copertura adeguata alla posizione dell'ascoltatore. Sebbene sia più spesso montato a soffitto, può anche essere montato a parete. Tenere presente quanto segue quando si decide dove montare il C-8C/C-6C:

Separazione – La distanza tra una coppia di C8C/C-6C dovrebbe essere inferiore alla distanza dagli altoparlanti all'ascoltatore.

Altezza – La posizione dell'altoparlante anteriore deve essere montata a parete con il centro del C-8C/C-6C all'altezza dell'orecchio dell'ascoltatore quando è seduto. La posizione dell'altoparlante centrale deve essere a parete sopra o sotto il TV/Display, a seconda di quale sia più vicino all'altezza dell'orecchio da seduto. Le posizioni surround possono essere a parete appena sopra l'altezza dell'orecchio da seduto, oppure dietro e di lato rispetto all'area di ascolto per l'installazione a soffitto.

Preparazione al montaggio

Il C-8C/C-6C richiede una dimensione di ritaglio come indicato nella sezione delle specifiche. È richiesto un ulteriore ¾" in tutte le direzioni dietro il soffitto per il fissaggio. Le moderne costruzioni domestiche in genere utilizzano montanti o travetti a parete distanziati su centri da 16", fornendo circa 14 ⅜" tra i montanti.

Utilizzare un cercafili per individuare i montanti o i travetti nel soffitto, comprese le staffe orizzontali che potrebbero interferire con la posizione di montaggio.

Utilizzare la dima fornita e una matita per segnare la posizione in cui verrà eseguito il ritaglio. Se si esegue il montaggio su una parete verticale, utilizzare una livella a bolla o laser per assicurarsi che la dima sia dritta. Praticare un piccolo foro quadrato nella posizione contrassegnata per verificare che non vi siano ostruzioni dietro il soffitto.

Utilizzando un seghetto per cartongesso, eseguire il ritaglio di montaggio secondo il contorno della dima. Assicurarsi di tagliare il cartongesso con un angolo di 90 gradi. Rifilare eventuali pezzi di cartongesso frastagliati o allentati. Coprire i bordi tagliati del cartongesso con strisce di nastro adesivo, ripiegando i bordi su entrambi i lati anteriore e posteriore del cartongesso (vedere la figura 1). Ciò impedirà al gesso nel cartongesso di staccarsi a causa delle vibrazioni dell'altoparlante. Non consentire al bordo del nastro adesivo di sporgere di più di ¼" oltre il ritaglio sulla superficie esterna del soffitto. Il nastro adesivo entro ¼" dal ritaglio sarà nascosto dal telaio dell'altoparlante.

Se il soffitto contiene isolamento, rimuovere l'isolamento in corrispondenza del ritaglio e per circa 1 piede intorno ad esso. Ciò garantisce un volume d'aria adeguato per il funzionamento del C-8C/C-6C. Fissare qualsiasi isolamento allentato che potrebbe cadere sull'altoparlante.

Se il soffitto non è isolato, si consiglia di riempire la cavità con circa 2 piedi di isolamento in fibra di vetro attorno al ritaglio, a partire da circa 1 piede attorno al ritaglio. L'isolamento fornirà smorzamento all'altoparlante e isolerà le vibrazioni.

Cavo dell'altoparlante

Gli altoparlanti a soffitto devono essere collegati all'amplificatore con un cavo per altoparlanti CL2/CL3 con classificazione UL – questo è richiesto dal codice edilizio per la maggior parte dei consumatori. Evitare di installare il cavo dell'altoparlante in parallelo con il cablaggio CA domestico per evitare potenziali ronzii. È comunque possibile che il cavo dell'altoparlante incroci il cablaggio CA ad angolo retto.

Si consiglia di far eseguire l'installazione del cavo dell'altoparlante a un professionista o a un elettricista autorizzato se non si ha familiarità con l'attività.

Il calibro o lo spessore del cavo dell'altoparlante può influire sulle prestazioni del C-8C/C-6C. Scegliere sempre un cavo per altoparlanti da incasso a parete con classificazione CL2/CL3 del calibro appropriato per evitare un'eccessiva resistenza del cavo dell'altoparlante. L'utilizzo di un cavo dell'altoparlante sottodimensionato può comportare la perdita di volume, dettagli e gamma dinamica. Selezionare il cavo dell'altoparlante per il C-8C/C-6C in base alle seguenti raccomandazioni minime:

• 50' or less - 16 Gauge 2 Conductor CL2/CL3 (50' o meno - CL2/CL3 a 2 conduttori da 16 AWG)
• 50' - 80' - 14 Gauge 2 Conductor CL2/CL3 (50' - 80' - CL2/CL3 a 2 conduttori da 14 AWG)
• 80'-120' - 12 Gauge 2 Conductor CL2/CL3 (80'-120' - CL2/CL3 a 2 conduttori da 12 AWG)
• 120'-200' - 10 Gauge 2 Conductor CL2/CL3 (120'-200' - CL2/CL3 a 2 conduttori da 10 AWG)

I terminali di uscita dell'altoparlante dell'amplificatore sono in genere codificati a colori con il nero per il negativo (-) e il rosso per il positivo (+). Allo stesso modo, il C-8C/C-6C ha terminali per cavi per altoparlanti con una codifica a colori nera e rossa. Quando si collega il cavo dell'altoparlante, assicurarsi che il terminale positivo sull'amplificatore sia collegato al terminale positivo sul C8C/C-6C. E allo stesso modo, il terminale negativo sull'amplificatore deve essere collegato al terminale negativo sul C-8C/C-6C. I cavi degli altoparlanti in genere utilizzano almeno uno dei diversi metodi possibili per aiutare a mantenere la corretta polarità, tra cui l'isolamento o i fili del conduttore con codice colore o la stampa di testo e simboli lungo un lato dell'isolamento del filo.

Rimozione della griglia

Il C-8C/C-6C ha 4 linguette di montaggio sul retro che ruotano. Mentre si guarda il retro dell'altoparlante, ruotare completamente le linguette in senso antiorario in modo che sporgano dal telaio dell'altoparlante. Far scorrere ogni linguetta verso la parte anteriore dell'altoparlante e quando la vite della linguetta entra in contatto con la griglia, spingere delicatamente in modo che la griglia si allontani dall'altoparlante.

La griglia è tenuta in posizione dalla pressione di contatto. Prestare attenzione quando si rimuove e si reinstalla la griglia per non distorcerla a causa di una forza eccessiva.

Montaggio dell'altoparlante

Mentre si guarda il retro del C-8C/C-6C, ruotare completamente le linguette in senso orario in modo che si trovino all'interno del telaio dell'altoparlante (vedere la figura 2). Se una linguetta non rimane ruotata, stringere la vite finché non rimane ruotata – non serrare eccessivamente.

Posizionare l'altoparlante nel ritaglio del soffitto. Uno alla volta, allentare ciascuna delle quattro viti finché le linguette non possono ruotare liberamente. Quindi stringere ogni vite in senso orario finché le linguette non premono saldamente contro la superficie interna. L'altoparlante deve essere solo correttamente allineato e tenuto saldamente al soffitto – non serrare eccessivamente per rompere le linguette o danneggiare il cartongesso.

Verniciatura del telaio e della griglia

La dima fornita può essere utilizzata come scudo per la vernice quando viene tagliata. Tagliare con attenzione lungo la linea interna e posizionare lo scudo per la vernice all'interno del telaio dell'altoparlante con la griglia rimossa. Il telaio può ora essere verniciato per abbinarsi alla superficie del soffitto. Utilizzare un primer appropriato per la verniciatura su plastica.

Solo la parte anteriore della griglia deve essere verniciata, la vernice sui lati renderà difficile l'installazione della griglia sul telaio dell'altoparlante. Fare attenzione a non ostruire nessuna delle perforazioni della griglia poiché potrebbe influire sulle prestazioni dell'altoparlante limitando il flusso d'aria.

Rimozione dell'altoparlante

Il C-8C/C-6C può essere facilmente rimosso in caso di necessità. Rimuovere la griglia utilizzando un piccolo strumento a gancio disponibile nei negozi di ferramenta e ricambi auto. Allentare le quattro viti finché le linguette non si staccano dal soffitto e si ripiegano nel telaio dell'altoparlante. Estrarre il C-8C/C-6C dal soffitto e scollegare il cavo dell'altoparlante. L'altoparlante può ora essere facilmente sostituito o riparato.

Specifiche C-8C

• Woofer: cono in polipropilene da 8" con bordo in gomma
• Tweeter: ½" PEI
• Crossover: 6dB/Ottava
• Risposta in frequenza: 45Hz-20kHz
• Impedenza: 8 Ohm
• Sensibilità: 88dB 1W/1M
• Gestione della potenza: 90 Watt (ciascuno)
• Dimensione esterna: 10 ¾" di diametro
• Dimensione del ritaglio: 9 ½" di diametro
• Profondità di montaggio: 3 ¾"

Specifiche C-6C

• Woofer: cono in polipropilene da 6,5" con bordo in gomma
• Tweeter: ½" PEI
• Crossover: 6dB/Ottava
• Risposta in frequenza: 55Hz-20kHz
• Impedenza: 8 Ohm
• Sensibilità: 87dB 1W/1M
• Gestione della potenza: 75 Watt (ciascuno)
• Dimensione esterna: 9" di diametro
• Dimensione del ritaglio: 7 ¾ " di diametro
• Profondità di montaggio: 3"
