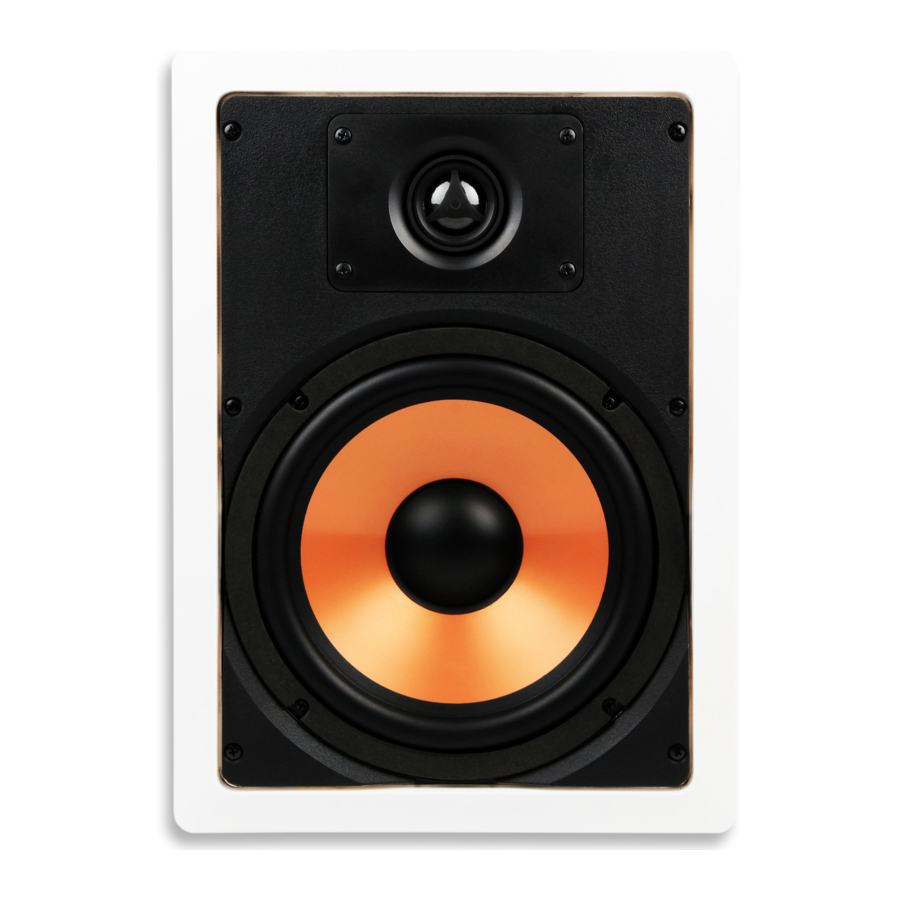

Manuale per Altoparlanti da Incasso a 2 Vie Micca M-8S/M-6S - 8” e 6.5”

Strumenti per l'Installazione

Una corretta installazione garantisce prestazioni ottimali dagli M-8S/M-6S. Saranno necessari i seguenti strumenti di installazione:

1. Sega per cartongesso
2. Cacciavite a croce Phillips
3. Nastro adesivo di carta – da 1.8 a 2.0 pollici
4. Matita
5. Livella a bolla o laser
6. Metro a nastro
7. Rilevatore di montanti (Stud Finder)

Posizione di Montaggio

Quando si sceglie dove montare gli altoparlanti M-8S/M6S, assicurarsi che non ci siano cavi elettrici, condotti, tubature idrauliche, tubi del gas o altri servizi che attraversano la posizione. Gli M8S/M-6S possono essere montati in qualsiasi orientamento per fornire una copertura adeguata nella posizione dell'ascoltatore. Sebbene sia più spesso montato a parete, può anche essere montato a soffitto. Tenere a mente quanto segue mentre si decide dove montare gli M-8S/M-6S:

• Separazione – La distanza tra una coppia di M8S/M-6S dovrebbe essere inferiore alla distanza dagli altoparlanti all'ascoltatore.
• Altezza – La posizione degli altoparlanti frontali dovrebbe avere il centro degli M-8S/M-6S all'altezza dell'orecchio dell'ascoltatore quando è seduto. La posizione dell'altoparlante centrale può essere sopra o sotto la TV/Display, a seconda di quale sia più vicina all'altezza dell'orecchio da seduti. Le posizioni surround dovrebbero essere appena sopra l'altezza dell'orecchio da seduti. Se la posizione surround è molto vicina all'ascoltatore, l'altezza di montaggio può essere fino a 3 piedi sopra l'altezza dell'orecchio da seduti per compensare.
• Orientamento del Tweeter – Il tweeter dovrebbe essere orientato verso l'ascoltatore per tutte le posizioni di montaggio.

Preparazione al Montaggio

Gli M-8S/M-6S richiedono una dimensione di ritaglio come elencato nella sezione delle specifiche. È richiesto un ulteriore ¾" in tutte le direzioni dietro la parete per il fissaggio. Le costruzioni domestiche moderne utilizzano tipicamente montanti a parete distanziati di 16" al centro, fornendo circa 14 ⅜" tra i montanti.

Utilizzare un rilevatore di montanti per individuare i montanti nella parete, inclusi i rinforzi orizzontali che potrebbero interferire con l'altezza di montaggio.

Utilizzare la dima in dotazione e una matita per segnare la posizione in cui verrà realizzato il ritaglio. Utilizzare una livella a bolla o laser per assicurarsi che la dima sia dritta. Tagliare un piccolo foro quadrato nella posizione segnata per ricontrollare che non ci siano ostruzioni dietro la parete.

Utilizzando una sega per cartongesso, realizzare il ritaglio di montaggio secondo il contorno della dima. Assicurarsi di tagliare il cartongesso con un angolo di 90 gradi. Rifilare eventuali pezzi di cartongesso frastagliati o sciolti. Coprire i bordi tagliati del cartongesso con strisce di nastro adesivo, ripiegando i bordi sia sulla parte anteriore che posteriore del cartongesso (vedere Figura 1). Questo eviterà che il gesso del cartongesso si stacchi a causa delle vibrazioni dell'altoparlante. Non permettere che il bordo del nastro adesivo sporga più di ¼" oltre il ritaglio sulla superficie esterna della parete. Il nastro adesivo entro ¼" dal ritaglio sarà nascosto dalla cornice dell'altoparlante.

Se la parete contiene isolamento, rimuovere l'isolamento in corrispondenza del ritaglio e per circa 1 piede sopra e sotto di esso. Questo assicura un volume d'aria adeguato per il funzionamento degli M-8S/M-6S. Fissare qualsiasi isolamento allentato sopra il ritaglio.

Se la parete non è isolata, si raccomanda di riempire la cavità della parete con circa 2 piedi di isolamento in fibra di vetro sia sopra che sotto il ritaglio, a partire da circa 1 piede sopra e sotto il ritaglio. L'isolamento fornirà smorzamento all'altoparlante e isolerà le vibrazioni.

Cavo dell'Altoparlante

Gli altoparlanti da incasso a parete devono essere collegati all'amplificatore con cavi per altoparlanti CL2/CL3 classificati UL – questo è richiesto dal codice edilizio per la maggior parte dei consumatori. Evitare di installare il cavo dell'altoparlante in parallelo con il cablaggio AC domestico per evitare potenziali ronzii. È consentito, tuttavia, che il cavo dell'altoparlante attraversi il cablaggio AC ad angolo retto.

Si raccomanda che un elettricista professionista o autorizzato esegua l'installazione del cavo dell'altoparlante se non si è a proprio agio con il compito.

Il calibro o lo spessore del cavo dell'altoparlante può influire sulle prestazioni degli M-8S/M-6S. Scegliere sempre un cavo per altoparlanti da incasso a parete CL2/CL3 del calibro appropriato per prevenire un'eccessiva resistenza del cavo dell'altoparlante. L'uso di cavi per altoparlanti sottodimensionati può comportare una perdita di volume, dettagli e gamma dinamica. Selezionare il cavo per altoparlanti per gli M-8S/M-6S in base alle seguenti raccomandazioni minime:

• 50' o meno - 16 Gauge 2 Conduttori CL2/CL3
• 50' - 80' - 14 Gauge 2 Conduttori CL2/CL3
• 80'-120' - 12 Gauge 2 Conduttori CL2/CL3
• 120'-200' - 10 Gauge 2 Conduttori CL2/CL3

I terminali di uscita degli altoparlanti dell'amplificatore sono tipicamente codificati a colori con il nero per il negativo (-) e il rosso per il positivo (+). Allo stesso modo, gli M-8S/M-6S hanno terminali per cavi altoparlante con una codifica a colori nero e rosso. Quando si collegano i cavi degli altoparlanti, assicurarsi che il terminale positivo sull'amplificatore sia collegato al terminale positivo sull'M8S/M-6S. E allo stesso modo, il terminale negativo sull'amplificatore dovrebbe essere collegato al terminale negativo sull'M-8S/M-6S. I cavi degli altoparlanti utilizzano tipicamente almeno uno dei diversi metodi possibili per aiutare a mantenere la corretta polarità, inclusa l'isolamento o i fili conduttori codificati a colori, o la stampa di testo e simboli lungo un lato dell'isolamento del cavo.

Rimozione della Griglia

Gli M-8S/M-6S hanno 6 linguette di montaggio sul retro che ruotano. Guardando il retro dell'altoparlante, ruotare completamente le linguette in senso antiorario in modo che sporgano dalla cornice dell'altoparlante. Far scorrere ogni linguetta verso la parte anteriore dell'altoparlante e quando la vite della linguetta entra in contatto con la griglia, spingere delicatamente in modo che la griglia si allontani dall'altoparlante.

La griglia è tenuta in posizione dalla pressione di contatto. Prestare attenzione durante la rimozione e la reinstallazione della griglia per non deformarla a causa di una forza eccessiva.

Montaggio dell'Altoparlante

Guardando il retro degli M-8S/M-6S, ruotare completamente le linguette in senso orario in modo che siano all'interno della cornice dell'altoparlante (vedere Figura 2). Se una linguetta non rimane ruotata, serrare la sua vite finché non rimane ruotata – non stringere eccessivamente.

Posizionare l'altoparlante nel ritaglio della parete. Una alla volta, allentare ciascuna delle sei viti finché le linguette non possono girare liberamente. Quindi serrare ogni vite in senso orario finché le linguette non premono saldamente contro la superficie interna della parete. L'altoparlante deve essere solo correttamente allineato e saldamente fissato alla parete – non stringere eccessivamente per rompere le linguette o danneggiare la parete.

Verniciatura della Cornice e della Griglia

La dima in dotazione può essere utilizzata come schermo per la vernice quando rifilata. Rifilare attentamente lungo la linea interna e posizionare lo schermo per la vernice all'interno della cornice dell'altoparlante con la griglia rimossa. La cornice può ora essere verniciata per abbinarsi alla superficie della parete. Utilizzare un primer appropriato per la verniciatura su plastica.

Solo la parte anteriore della griglia dovrebbe essere verniciata, la vernice sui lati renderà difficile l'installazione della griglia sulla cornice dell'altoparlante. Fare attenzione a non intasare nessuna delle perforazioni della griglia, poiché ciò potrebbe influire sulle prestazioni dell'altoparlante limitando il flusso d'aria.

Orientamento del Tweeter

Le prestazioni dell'altoparlante sono ottimali quando è orientato verso l'ascoltatore. Poiché è impraticabile installare altoparlanti da incasso a parete ad angolo, è sufficiente orientare solo il tweeter in quanto riproduce le frequenze audio più direzionalmente sensibili. Per questo motivo, l'M-8S/M-6S è costruito con un tweeter che può essere orientato verso l'area di ascolto.

Per orientare il tweeter, premere delicatamente sul suo bordo esterno circolare. Evitare di toccare il diaframma a cupola o il diffusore. È utile ascoltare un brano musicale familiare con una forte immagine centrale, come le voci, mentre si orienta il tweeter. Quando i tweeter sono correttamente orientati, l'immagine centrale dovrebbe essere coerente e stabile dalla posizione di ascolto.

Installazione della Griglia

La griglia dell'altoparlante è tenuta in posizione nella scanalatura di montaggio per attrito. Iniziare premendo la griglia dell'altoparlante nella scanalatura in un punto, quindi procedere intorno all'altoparlante premendo più bordi della griglia in posizione finché la griglia non è completamente inserita.

Nella maggior parte delle installazioni, l'attrito naturale tra la griglia e la scanalatura di montaggio è sufficiente per tenere saldamente la griglia. Se è necessario un attrito aggiuntivo, utilizzare i segmenti di materiale gommoso nero forniti con l'altoparlante. Srotolare il materiale gommoso dalla sua carta protettiva e premerlo nella scanalatura di montaggio sull'altoparlante. Posizionare il materiale gommoso uniformemente intorno all'altoparlante. Terminare premendo la griglia come descritto sopra.

Rimozione dell'Altoparlante

Gli M-8S/M-6S possono essere facilmente rimossi se mai dovesse essere necessario. Rimuovere la griglia utilizzando un piccolo attrezzo a uncino disponibile nei negozi di ferramenta e ricambi auto. Allentare le quattro viti finché le linguette non si sganciano dal soffitto e si ritraggono nella cornice dell'altoparlante. Estrarre gli M-8S/M-6S dalla parete e scollegare il cavo dell'altoparlante. L'altoparlante può ora essere facilmente sostituito o sottoposto a manutenzione.

Specifiche M-8S

• Woofer: Cono in polipropilene riempito di mica da 8" con bordo in gomma butilica
• Tweeter: A cupola in seta pivotante da 1", raffreddato a ferrofluido
• Crossover: 12dB/Ottava
• Risposta in Frequenza: 40Hz-20kHz
• Impedenza: 8 Ohm
• Sensibilità: 90dB 1W/1M
• Gestione della Potenza: 100 Watt (ciascuno)
• Dimensione Esterna: 10.0" (L) x 14.1" (A)
• Dimensione del Ritaglio: 8.7" (L) x 12.7" (A)
• Profondità di Montaggio: 3.4"

Specifiche M-6S

• Woofer: Cono in polipropilene riempito di mica da 6.5" con bordo in gomma butilica
• Tweeter: A cupola in seta pivotante da 1", raffreddato a ferrofluido
• Crossover: 12dB/Ottava
• Risposta in Frequenza: 50Hz-20kHz
• Impedenza: 8 Ohm
• Sensibilità: 87dB 1W/1M
• Gestione della Potenza: 80 Watt (ciascuno)
• Dimensione Esterna: 8.7" (L) x 12.1" (A)
• Dimensione del Ritaglio: 7.3" (L) x 10.7" (A)
• Profondità di Montaggio: 2.9"
