Micca M-8S/M-6S - 8” және 6.5” 2-Жолды Қабырғаға Орнатылатын Динамиктер Нұсқаулығы
Орнату Құралдары
Дұрыс орнату M-8S/M-6S динамиктерінің оңтайлы жұмысын қамтамасыз етеді. Келесі орнату құралдары қажет болады:
- Гипсокартон арасы
- Бұрағыш, Phillips басы
- Маскировкалық таспа – 1.8-ден 2.0 дюймге дейін
- Қарындаш
- Көпіршікті немесе лазерлік деңгей
- Рулетка
- Тірек іздегіш
Орнату Орны
M-8S/M6S динамиктерін қайда орнату керектігін таңдағанда, сол жерде электр сымдары, құбырлар, сантехника, газ құбырлары немесе басқа қызметтердің болмауына көз жеткізіңіз. M8S/M-6S тыңдаушының позициясында дұрыс қамтуды қамтамасыз ету үшін кез келген бағдарда орнатылуы мүмкін. Көбінесе қабырғаға орнатылса да, оны төбеге де орнатуға болады. M-8S/M-6S-ті қайда орнату керектігін шешкенде келесілерді есте сақтаңыз:
- Ажырату – M8S/M-6S жұбы арасындағы қашықтық динамиктерден тыңдаушыға дейінгі қашықтықтан қысқа болуы керек.
- Биіктік – Алдыңғы динамик позициясында M-8S/M-6S ортасы отырған кезде тыңдаушының құлақ деңгейінде болуы керек. Орталық динамик позициясы теледидардың/дисплейдің үстінде немесе астында болуы мүмкін, қайсысы отырған құлақ деңгейіне жақын болса, сонысы. Қоршау орналасқан жерлер отырған құлақ деңгейінен сәл жоғары болуы керек. Егер қоршау орналасқан жер тыңдаушыға өте жақын болса, өтеу үшін орнату биіктігі отырған құлақ деңгейінен 3 футқа дейін жоғары болуы мүмкін.
- Твиттерді бағыттау – Твиттер барлық орнату орындары үшін тыңдаушыға бағытталуы керек.
Орнатуға Дайындық
M-8S/M-6S техникалық сипаттамалар бөлімінде көрсетілгендей кесу өлшемін қажет етеді. Бекіту үшін қабырғаның артында барлық бағыттарда қосымша ¾" қажет. Қазіргі заманғы үй құрылысында әдетте 16" орталықта орналасқан қабырға тіректері қолданылады, олардың арасында шамамен 14 ⅜" болады.
Қабырғадағы тіректерді, соның ішінде орнату биіктігіне кедергі келтіруі мүмкін көлденең тіректерді табу үшін тірек іздегішті пайдаланыңыз.
Кесінді жасалатын жерді белгілеу үшін жеткізілген шаблонда және қарындашты пайдаланыңыз. Шаблонның түзу екеніне көз жеткізу үшін көпіршікті немесе лазерлік деңгейді пайдаланыңыз. Қабырғаның артында ешқандай кедергілер жоқ екеніне көз жеткізу үшін белгіленген жерде шағын төртбұрышты тесік кесіңіз.
Гипсокартон арасын пайдаланып, шаблон контурына сәйкес орнату кесіндісін жасаңыз. Гипсокартонды 90 градус бұрышпен кесіп өтуге көз жеткізіңіз. Гипсокартонның кез келген тісті немесе бос бөліктерін кесіңіз. Гипсокартонның кесілген жиектерін маскировкалық таспа жолақтарымен жабыңыз, жиектерін гипсокартонның алдыңғы және артқы жақтарына бүктеңіз (1-суретті қараңыз). Бұл гипсокартондағы гипстің динамик дірілінен босап кетуіне жол бермейді. Маскировкалық таспаның шетінің сыртқы қабырға бетіндегі кесіндіден ¼" артық шығуына жол бермеңіз. Кесіндіден ¼" ішіндегі маскировкалық таспа динамик жақтауымен жасырылады.
Егер қабырғада оқшаулау болса, кесіндідегі және одан шамамен 1 фут жоғары және төмендегі оқшаулауды алып тастаңыз. Бұл M-8S/M-6S жұмыс істеуі үшін жеткілікті ауа көлемін қамтамасыз етеді. Кесіндінің үстіндегі кез келген бос оқшаулауды бекітіңіз.
Егер қабырға оқшауланбаған болса, қабырға қуысын кесіндінің үстінде және астында шамамен 2 фут шыны талшықты оқшаулаумен толтыру ұсынылады, оны кесіндінің үстінен және астынан шамамен 1 футтан бастаңыз. Оқшаулау динамикті басады және дірілдерді оқшаулайды.
Динамик Сымы
Қабырғаға орнатылатын динамиктер күшейткішке UL бағаланған CL2/CL3 динамик сымымен қосылуы керек – бұл көптеген тұтынушылар үшін құрылыс кодексімен талап етіледі. Ықтимал ызылдан аулақ болу үшін динамик сымын тұрмыстық айнымалы ток сымына параллель орнатудан аулақ болыңыз. Динамик сымының айнымалы ток сымын тік бұрышпен қиып өтуіне болады.
Егер сіз тапсырманы орындауға ыңғайсыз болсаңыз, динамик сымын орнатуды кәсіби маманға немесе лицензиясы бар электрикке жүктеу ұсынылады.
Динамик сымының калибрі немесе қалыңдығы M-8S/M-6S жұмысына әсер етуі мүмкін. Динамик сымының шамадан тыс кедергісін болдырмау үшін әрқашан сәйкес калибрлі CL2/CL3 бағаланған қабырғаға орнатылатын динамик сымын таңдаңыз. Кішірейтілген динамик сымын пайдалану дыбыс деңгейінің, егжей-тегжейліліктің және динамикалық диапазоның жоғалуына әкелуі мүмкін. M-8S/M-6S үшін динамик сымын келесі ең аз ұсыныстар негізінде таңдаңыз:
- 50' немесе одан аз - 16 Калибрлі 2 Өткізгіш CL2/CL3
- 50' - 80' - 14 Калибрлі 2 Өткізгіш CL2/CL3
- 80'-120' - 12 Калибрлі 2 Өткізгіш CL2/CL3
- 120'-200' - 10 Калибрлі 2 Өткізгіш CL2/CL3
Күшейткіш динамигінің шығыс терминалдары әдетте теріс (-) үшін қара және оң (+) үшін қызыл түспен кодталған. Сол сияқты, M-8S/M-6S динамик сымының терминалдары қара және қызыл түспен кодталған. Динамик сымын қосқан кезде, күшейткіштегі оң терминалдың M8S/M-6S-тегі оң терминалға қосылғанына көз жеткізіңіз. Сол сияқты, күшейткіштегі теріс терминал M-8S/M-6S-тегі теріс терминалға қосылуы керек. Динамик сымдары әдетте дұрыс полярлықты сақтауға көмектесу үшін кем дегенде бірнеше ықтимал әдістерді пайдаланады, соның ішінде түспен кодталған оқшаулау немесе өткізгіш жолақтары немесе сым оқшаулауының бір жағында мәтін мен белгілерді басып шығару.
Торды Шешу
M-8S/M-6S-тің артында айналатын 6 бекіту қойындысы бар. Динамиктің артын қарағанда, қойындыларды динамик жақтауынан алыстап тұруы үшін толығымен сағат тіліне қарсы бұраңыз. Әрбір қойындыны динамиктің алдыңғы жағына қарай жылжытыңыз және қойынды бұрандасы тормен жанасқан кезде, тор динамиктен алыстап кетуі үшін ақырын итеріңіз.
Тор жанасу қысымымен орнында ұсталады. Шамадан тыс күш салудың салдарынан оны бұрмаламау үшін торды шешіп, қайта орнатқанда абай болыңыз.
Динамикті Орнату
M-8S/M-6S-тің артын қарағанда, қойындыларды динамик жақтауының ішінде болуы үшін толығымен сағат тілімен бұраңыз (2-суретті қараңыз). Егер қойынды айналып тұрмаса, оның бұрандасын айналып тұрғанша қатайтыңыз – шамадан тыс қатайтпаңыз.
Динамикті қабырға кесіндісіне орналастырыңыз. Бір уақытта алты бұранданың әрқайсысын қойындылар еркін айналғанша босатыңыз. Содан кейін әрбір бұранданы қойындылар ішкі қабырға бетіне мықтап басылғанша сағат тілімен қатайтыңыз. Динамиктің дұрыс туралануы және қабырғаға мықтап бекітілуі ғана қажет – қойындыларды сындыру немесе қабырғаны зақымдау үшін шамадан тыс қатайтпаңыз.
Жақтау мен Торды Бояу
Жеткізілген шаблонданы кесілген кезде бояу қалқаны ретінде пайдалануға болады. Ішкі сызық бойымен абайлап кесіңіз және торды шешіп, бояу қалқанын динамик жақтауының ішіне орналастырыңыз. Енді жақтауды қабырға бетіне сәйкес келетіндей етіп бояуға болады. Пластмассаның үстінен бояу үшін сәйкес праймерді пайдаланыңыз.
Тордың тек алдыңғы жағын ғана бояу керек, бүйірлеріндегі бояу торды динамик жақтауына орнатуды қиындатады. Ауа ағынын шектеу арқылы динамик жұмысына әсер етуі мүмкін болғандықтан, тор тесіктерінің бітеліп қалмауына абай болыңыз.
Твиттерді Бағыттау
Динамиктің жұмысы тыңдаушыға бағытталған кезде оңтайлы болады. Қабырғаға орнатылатын динамиктерді бұрышпен орнату мүмкін болмағандықтан, ең бағытты сезімтал аудио жиіліктерін шығаратын твиттерді ғана бағыттау жеткілікті. Осы себепті M-8S/M-6S тыңдау аймағына бағыттауға болатын твиттермен салынған.
Твиттерді бағыттау үшін оның дөңгелек сыртқы жиегін ақырын басыңыз. Күмбезді диафрагмаға немесе диффузорға тигізбеңіз. Твиттерді бағыттау кезінде вокал сияқты күшті орталық бейнесі бар таныс музыканы тыңдауға көмектеседі. Твиттерлер дұрыс бағытталған кезде, орталық бейне тыңдау позициясынан үйлесімді және тұрақты болуы керек.
Торды Орнату
Динамик торы бекіту науасында үйкеліс арқылы орнында ұсталады. Динамик торын бір жердегі науаға басудан бастаңыз, содан кейін тор толығымен орнына отырғанша тордың көбірек жиегін басып, динамикті айналып өтіңіз.
Көптеген орнатуларда тор мен бекіту науасы арасындағы табиғи үйкеліс торды мықтап ұстап тұру үшін жеткілікті. Егер қосымша үйкеліс қажет болса, динамикпен бірге жеткізілетін қара сағызды материалдың сегменттерін пайдаланыңыз. Сағызды материалды қорғаныш қағазынан шығарып, динамиктегі бекіту науасына басыңыз. Сағызды материалды динамиктің айналасына біркелкі орналастырыңыз. Жоғарыда сипатталғандай торды басу арқылы аяқтаңыз.
Динамикті Алып Тастау
Қажет болған жағдайда M-8S/M-6S-ті оңай алып тастауға болады. Аппараттық және автобөлшектер дүкендерінде бар шағын ілмекті құралды пайдаланып, торды алып тастаңыз. Төрт бұранданы қойындылар төбеден босатылып, динамик жақтауына қайта кіргенше босатыңыз. M-8S/M-6S-ті қабырғадан шығарып, динамик сымын ажыратыңыз. Енді динамикті оңай ауыстыруға немесе қызмет көрсетуге болады.

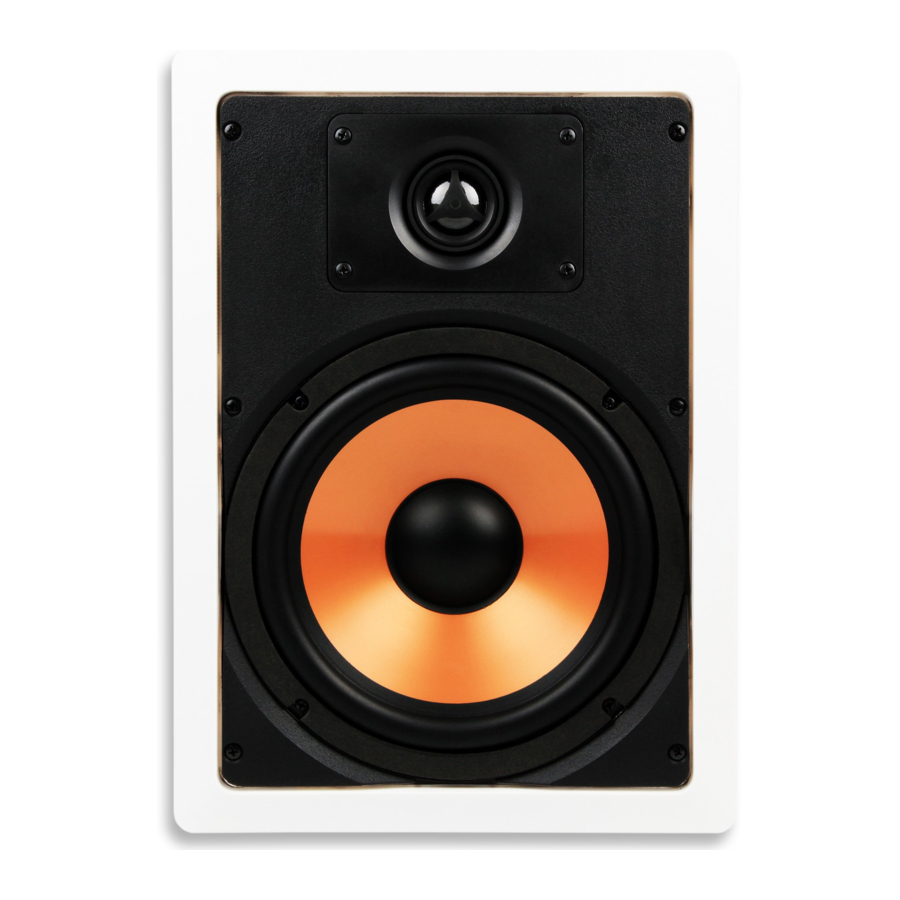

M-8S Техникалық Сипаттамалары
- Вуфер: Бутил резеңке қоршауы бар 8" Микамен Толтырылған Полипропилен Конусы
- Твиттер: 1" Айналмалы Жібек Күмбез, Феррофлюидпен Салқындатылған
- Кроссовер: 12дБ/Октава
- Жиілік Реакциясы: 40Гц-20кГц
- Кедергі: 8 Ом
- Сезімталдық: 90дБ 1Вт/1М
- Қуатты Өңдеу: 100 Ватт (Әрқайсысы)
- Сыртқы Өлшем: 10.0" (Е) x 14.1" (Б)
- Кесу Өлшемі: 8.7" (Е) x 12.7" (Б)
- Орнату Тереңдігі: 3.4"
M-6S Техникалық Сипаттамалары
- Вуфер: Бутил резеңке қоршауы бар 6.5" Микамен Толтырылған Полипропилен Конусы
- Твиттер: 1" Айналмалы Жібек Күмбез, Феррофлюидпен Салқындатылған
- Кроссовер: 12дБ/Октава
- Жиілік Реакциясы: 50Гц-20кГц
- Кедергі: 8 Ом
- Сезімталдық: 87дБ 1Вт/1М
- Қуатты Өңдеу: 80 Ватт (Әрқайсысы)
- Сыртқы Өлшем: 8.7" (Е) x 12.1" (Б)
- Кесу Өлшемі: 7.3" (Е) x 10.7" (Б)
- Орнату Тереңдігі: 2.9"
Нұсқаулықты жүктеп алу
Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.
Micca M-8S/M-6S - 8” және 6.5” 2-Жолды Қабырғаға Орнатылатын Динамиктер Нұсқаулығы жүктеп алу
