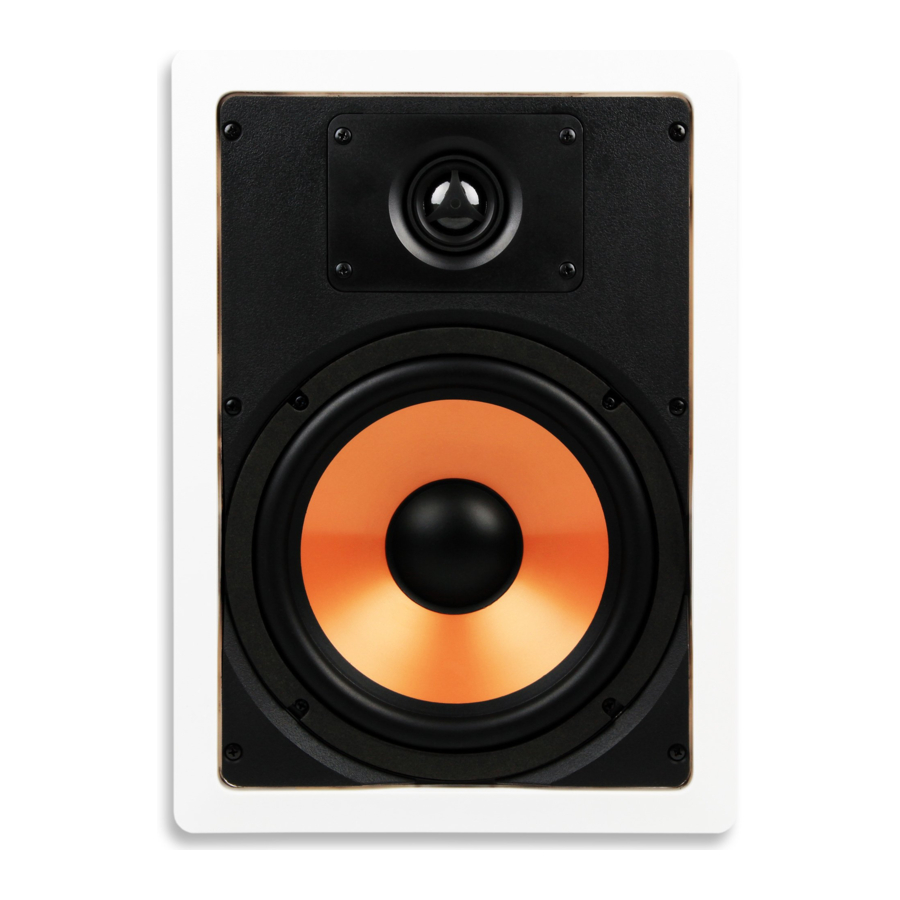

Micca M-8S/M-6S - 8” en 6.5” 2-weg inbouwluidsprekers handleiding

Installatiegereedschap

Een correcte installatie zorgt voor optimale prestaties van de M-8S/M-6S. Het volgende installatiegereedschap is nodig:

1. Gipsplaatzaag
2. Schroevendraaier, kruiskop
3. Afplaktape – 1.8 tot 2.0 inch
4. Potlood
5. Waterpas of laserwaterpas
6. Meetlint
7. Standaardzoeker

Montagelocatie

Let er bij het kiezen van de montagelocatie voor de M-8S/M6S-luidsprekers op dat er geen elektrische bedrading, leidingen, sanitair, gasleidingen of andere voorzieningen door de locatie lopen. De M8S/M-6S kan in elke richting worden gemonteerd om een goede dekking te bieden op de luisterpositie. Hoewel hij meestal in de muur wordt gemonteerd, kan hij ook in het plafond worden gemonteerd. Houd rekening met het volgende bij het bepalen van de montagelocatie van de M-8S/M-6S:

• Scheiding (Separation) – De afstand tussen een paar M8S/M-6S moet korter zijn dan de afstand van de luidsprekers tot de luisteraar.
• Hoogte (Height) – De voorste luidsprekerpositie moet het midden van de M-8S/M-6S op oorhoogte van de luisteraar hebben wanneer deze zit. De middelste luidsprekerpositie kan zich boven of onder de tv/display bevinden, afhankelijk van wat zich het dichtst bij de zittende oorhoogte bevindt. Surround-locaties moeten zich net boven de zittende oorhoogte bevinden. Als de surround-locatie zich zeer dicht bij de luisteraar bevindt, kan de montagehoogte tot 3 voet boven de zittende oorhoogte zijn om dit te compenseren.
• Tweeter richten (Tweeter Aiming) – De tweeter moet voor alle montagelocaties op de luisteraar gericht zijn.

Montagevoorbereiding

De M-8S/M-6S vereist een uitsparing zoals vermeld in de specificatiesectie. Er is een extra ¾" in alle richtingen achter de muur nodig voor bevestiging. Moderne woningbouw maakt doorgaans gebruik van muurstijlen die op 16" afstand van elkaar staan, waardoor er ongeveer 14 ⅜" tussen de stijlen is.

Gebruik een standaardzoeker om stijlen in de muur te lokaliseren, inclusief horizontale verstevigingen die de montagehoogte kunnen belemmeren.

Gebruik het meegeleverde sjabloon en een potlood om de positie te markeren waar de uitsparing wordt gemaakt. Gebruik een waterpas of laserwaterpas om ervoor te zorgen dat het sjabloon recht is. Snijd een klein vierkant gat op de gemarkeerde locatie om te controleren of er geen obstakels achter de muur zitten.

Maak met een gipsplaatzaag de montage-uitsparing volgens de sjablooncontour. Zorg ervoor dat u de gipsplaat in een hoek van 90 graden doorzaagt. Knip eventuele gekartelde of losse stukken gipsplaat af. Bedek de gesneden randen van de gipsplaat met stroken afplaktape en vouw de randen over zowel de voor- als de achterkant van de gipsplaat (zie afbeelding 1). Dit voorkomt dat het gips in de gipsplaat losraakt door trillingen van de luidspreker. Zorg ervoor dat de rand van de afplaktape niet meer dan ¼" buiten de uitsparing op het buitenoppervlak van de muur uitsteekt. Afplaktape binnen ¼" van de uitsparing wordt verborgen door het luidsprekerframe.

Als de muur isolatie bevat, verwijder dan de isolatie bij de uitsparing en ongeveer 1 voet boven en onder de uitsparing. Dit zorgt voor voldoende luchtvolume voor de M-8S/M-6S om te functioneren. Zet eventuele losse isolatie boven de uitsparing vast.

Als de muur niet is geïsoleerd, wordt aanbevolen om de muurholte te vullen met ongeveer 2 voet glasvezelisolatie, zowel boven als onder de uitsparing, beginnend op ongeveer 1 voet boven en onder de uitsparing. De isolatie zorgt voor demping van de luidspreker en isoleert trillingen.

Luidsprekerkabel

Inbouwluidsprekers moeten op de versterker worden aangesloten met UL-gecertificeerde CL2/CL3-luidsprekerkabel – dit is vereist volgens de bouwvoorschriften voor de meeste consumenten. Vermijd het installeren van luidsprekerkabel parallel aan de AC-bedrading van het huishouden om mogelijke brom te voorkomen. Het is echter prima als luidsprekerkabel de AC-bedrading in een rechte hoek kruist.

Het wordt aanbevolen dat een professional of erkende elektricien de luidsprekerkabelinstallatie uitvoert als u zich niet prettig voelt bij de taak.

De dikte van de luidsprekerkabel kan de prestaties van de M-8S/M-6S beïnvloeden. Kies altijd een CL2/CL3-gecertificeerde inbouwluidsprekerkabel van de juiste dikte om overmatige luidsprekerkabelweerstand te voorkomen. Het gebruik van te dunne luidsprekerkabel kan leiden tot verlies van volume, detail en dynamisch bereik. Selecteer de luidsprekerkabel voor de M-8S/M-6S op basis van de volgende minimumaanbevelingen:

• 50' of minder - 16 Gauge 2-aderig CL2/CL3
• 50' - 80' - 14 Gauge 2-aderig CL2/CL3
• 80'-120' - 12 Gauge 2-aderig CL2/CL3
• 120'-200' - 10 Gauge 2-aderig CL2/CL3

Luidsprekeraansluitingen van de versterker zijn meestal kleurgecodeerd met zwart voor negatief (-) en rood voor positief (+). Op dezelfde manier hebben de M-8S/M-6S luidsprekeraansluitingen met een zwarte en rode kleurcodering. Zorg er bij het aansluiten van de luidsprekerkabel voor dat de positieve aansluiting op de versterker is verbonden met de positieve aansluiting op de M8S/M-6S. En op dezelfde manier moet de negatieve aansluiting op de versterker worden verbonden met de negatieve aansluiting op de M-8S/M-6S. Luidsprekerkabels gebruiken doorgaans ten minste een van de verschillende mogelijke methoden om de juiste polariteit te behouden, waaronder kleurgecodeerde isolatie of geleiderdraden, of het afdrukken van tekst en symbolen langs één kant van de draadisolatie.

Het verwijderen van de gril

De M-8S/M-6S heeft 6 montagelipjes aan de achterkant die draaien. Kijkend naar de achterkant van de luidspreker, draait u de lipjes volledig tegen de klok in, zodat ze van het luidsprekerframe afsteken. Schuif elk lipje naar de voorkant van de luidspreker en wanneer de lipjesschroef in contact komt met de gril, duwt u zachtjes zodat de gril van de luidspreker loskomt.

De gril wordt op zijn plaats gehouden door contactdruk. Wees voorzichtig bij het verwijderen en terugplaatsen van de gril om deze niet te vervormen door overmatige kracht.

Het monteren van de luidspreker

Kijkend naar de achterkant van de M-8S/M-6S, draait u de lipjes volledig met de klok mee, zodat ze zich in het luidsprekerframe bevinden (zie afbeelding 2). Als een lipje niet gedraaid blijft, draait u de schroef vast totdat deze gedraaid blijft – draai de schroef niet te vast.

Plaats de luidspreker in de uitsparing in de muur. Draai één voor één elk van de zes schroeven los totdat de lipjes vrij kunnen draaien. Draai vervolgens elke schroef met de klok mee vast totdat de lipjes stevig tegen het binnenoppervlak van de muur drukken. De luidspreker hoeft alleen maar goed te zijn uitgelijnd en stevig tegen de muur te worden gehouden – draai de schroeven niet te vast om de lipjes te breken of de muur te beschadigen.

Het frame en de gril schilderen

Het meegeleverde sjabloon kan worden gebruikt als verfschild wanneer het is bijgesneden. Snijd voorzichtig langs de binnenlijn en plaats het verfschild in het luidsprekerframe terwijl de gril is verwijderd. Het frame kan nu worden geverfd om overeen te komen met het muuroppervlak. Gebruik een geschikte primer voor het schilderen over plastic.

Alleen de voorkant van de gril mag worden geverfd, verf aan de zijkanten maakt het moeilijk om de gril op het luidsprekerframe te installeren. Zorg ervoor dat u geen van de grilperforaties verstopt, omdat dit de prestaties van de luidspreker kan beïnvloeden door de luchtstroom te beperken.

Tweeter richten

De prestaties van de luidspreker zijn optimaal wanneer deze op de luisteraar is gericht. Omdat het onpraktisch is om inbouwluidsprekers in een hoek te installeren, is het voldoende om alleen de tweeter te richten, omdat deze de meest directioneel gevoelige audiofrequenties reproduceert. Om deze reden is de M-8S/M-6S gebouwd met een tweeter die op de luisterruimte kan worden gericht.

Om de tweeter te richten, drukt u voorzichtig op de cirkelvormige buitenrand. Vermijd het aanraken van het koepelmembraan of de diffuser. Het helpt om naar een vertrouwd muziekstuk met een sterk centraal beeld, zoals zang, te luisteren terwijl u de tweeter richt. Wanneer de tweeters correct zijn gericht, moet het centrale beeld coherent en stabiel zijn vanaf de luisterpositie.

De gril installeren

De luidsprekergril wordt op zijn plaats gehouden in de montagerail door wrijving. Begin met het drukken van de luidsprekergril op één plek in de groef en ga vervolgens rond de luidspreker en druk meer van de grilrand op zijn plaats totdat de gril volledig is geplaatst.

In de meeste installaties is de natuurlijke wrijving tussen de gril en de montagerail voldoende om de gril stevig vast te houden. Als er extra wrijving nodig is, gebruikt u de segmenten zwart gomachtig materiaal die bij de luidspreker worden geleverd. Wikkel het gomachtige materiaal uit het beschermende papier en druk het in de montagerail op de luidspreker. Plaats het gomachtige materiaal gelijkmatig rond de luidspreker. Sluit af door de gril in te drukken zoals hierboven beschreven.

Luidspreker verwijderen

De M-8S/M-6S kan gemakkelijk worden verwijderd als dat ooit nodig mocht zijn. Verwijder de gril met behulp van een kleine haak, verkrijgbaar bij ijzerwaren- en auto-onderdelenwinkels. Draai de vier schroeven los totdat de lipjes loskomen van het plafond en schuif ze terug in het luidsprekerframe. Trek de M-8S/M-6S uit de muur en koppel de luidsprekerkabel los. De luidspreker kan nu gemakkelijk worden vervangen of onderhouden.

M-8S Specificaties

• Woofer: 8" Mica-gevulde polypropyleen conus met butylrubberen rand
• Tweeter: 1" Draaiende zijden koepel, Ferrofluid gekoeld
• Crossover: 12dB/Octaaf
• Frequentiebereik: 40Hz-20kHz
• Impedantie: 8 Ohm
• Gevoeligheid: 90dB 1W/1M
• Vermogen: 100 Watt (elk)
• Buitenafmeting: 10.0" (B) x 14.1" (H)
• Uitsparing afmeting: 8.7" (B) x 12.7" (H)
• Montagediepte: 3.4"

M-6S Specificaties

• Woofer: 6.5" Mica-gevulde polypropyleen conus met butylrubberen rand
• Tweeter: 1" Draaiende zijden koepel, Ferrofluid gekoeld
• Crossover: 12dB/Octaaf
• Frequentiebereik: 50Hz-20kHz
• Impedantie: 8 Ohm
• Gevoeligheid: 87dB 1W/1M
• Vermogen: 80 Watt (elk)
• Buitenafmeting: 8.7" (B) x 12.1" (H)
• Uitsparing afmeting: 7.3" (B) x 10.7" (H)
• Montagediepte: 2.9"
