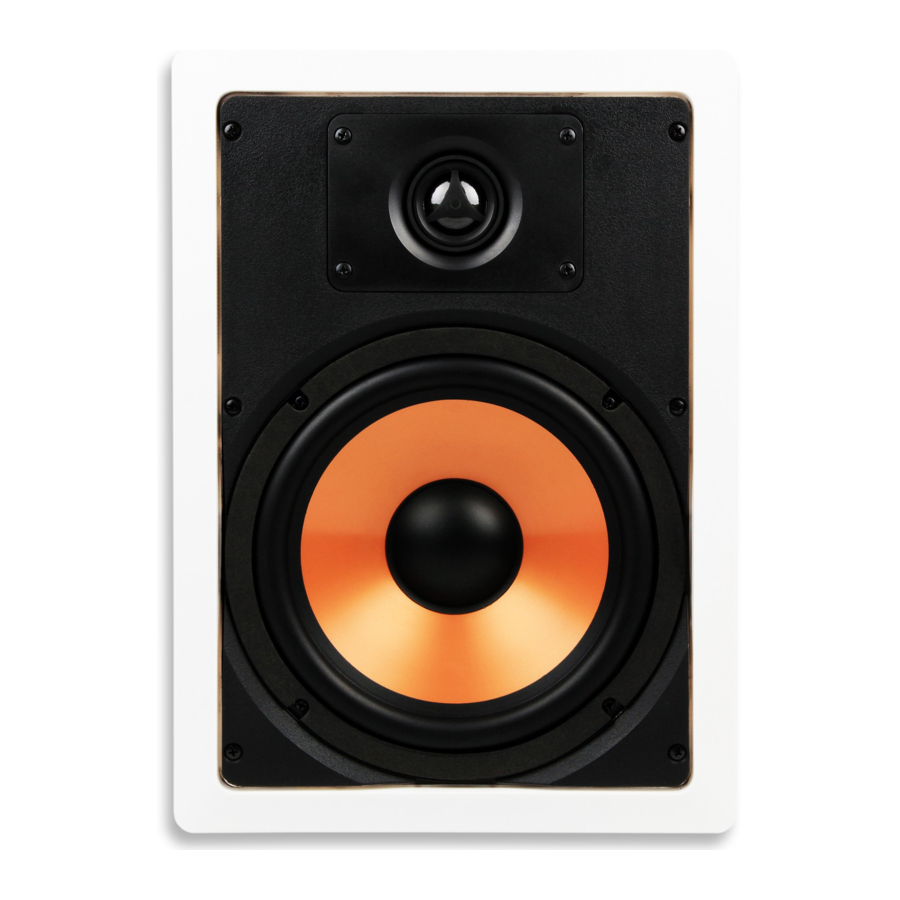

Micca M-8S/M-6S - 8” og 6.5” 2-veis veggmonterte høyttalere - Brukermanual

Innhold

1 Installasjonsverktøy
2 Monteringssted
3 Monteringsforberedelse
4 Høyttalerkabel
5 Fjerne grillen
6 Montere høyttaleren
7 Male rammen og grillen
8 Diskantretting
9 Installere grillen
10 Fjerne høyttaleren
11 M-8S Spesifikasjoner
12 M-6S Spesifikasjoner
13 Last ned manual
14 På andre språk

Installasjonsverktøy

En korrekt installasjon sikrer optimal ytelse fra M-8S/M-6S. Følgende installasjonsverktøy vil være nødvendig:

Gipssag
Skrutrekker, stjerneskruer
Maskeringstape – 1.8 til 2.0 tommer
Blyant
Vann- eller laservater
Målebånd
Stenderfinner

Monteringssted

Når du velger hvor du skal montere M-8S/M6S-høyttalerne, må du forsikre deg om at det ikke er elektriske ledninger, kanaler, rørleggerarbeid, gassrør eller andre installasjoner som går gjennom stedet. M8S/M-6S kan monteres i alle retninger for å gi riktig dekning ved lytterens posisjon. Selv om den oftest monteres i veggen, kan den også monteres i taket. Husk følgende når du bestemmer deg for hvor du skal montere M-8S/M-6S:

Separasjon – Avstanden mellom et par M8S/M-6S bør være kortere enn avstanden fra høyttalerne til lytteren.
Høyde – Front høyttalerposisjon bør ha sentrum av M-8S/M-6S i ørehøyde med lytteren når du sitter. Senterhøyttalerposisjonen kan være over eller under TV/skjerm, avhengig av hva som er nærmest ørehøyde når du sitter. Surround-plasseringer bør være like over ørehøyde når du sitter. Hvis surround-plasseringen er veldig nær lytteren, kan monteringshøyden være opptil 3 fot over ørehøyde når du sitter for å kompensere.
Diskantretting – Diskanten skal rettes mot lytteren for alle monteringssteder.

Monteringsforberedelse

M-8S/M-6S krever en utskjæringsstørrelse som oppført i spesifikasjonsdelen. En ekstra ¾" kreves i alle retninger bak veggen for feste. Moderne huskonstruksjon bruker vanligvis veggstendere plassert på 16" sentre, og gir omtrent 14 ⅜" mellom stenderne.

Bruk en stenderfinner for å finne stendere i veggen, inkludert horisontale avstivere som kan forstyrre monteringshøyden.

Bruk den medfølgende malen og en blyant for å merke posisjonen der utskjæringen skal gjøres. Bruk et vann- eller laservater for å sikre at malen er rett. Klipp et lite firkantet hull i den merkede posisjonen for å dobbeltsjekke at det ikke er noen hindringer bak veggen.

Bruk en gipssag til å lage monteringsutskjæringen i henhold til malens omriss. Pass på at du skjærer gjennom gipsen i en 90 graders vinkel. Trimm eventuelle taggete eller løse biter av gips. Dekk de kuttede kantene på gipsen med strimler av maskeringstape, og brett over kantene på både for- og baksiden av gipsen (se figur 1). Dette vil forhindre at gipsen i gipsen slås løs fra høyttalervibrasjoner. Ikke la kanten av maskeringstapen stikke mer enn ¼" utenfor utskjæringen på den ytre veggoverflaten. Maskeringstape innenfor ¼" av utskjæringen vil bli skjult av høyttalerrammen.

Hvis veggen inneholder isolasjon, fjern isolasjonen ved utskjæringen og omtrent 1 fot over og under den. Dette sikrer tilstrekkelig luftvolum for at M-8S/M-6S skal fungere. Fest løs isolasjon over utskjæringen.

Hvis veggen ikke er isolert, anbefales det at veggrommet fylles med omtrent 2 fot glassfiberisolasjon både over og under utskjæringen, og starter omtrent 1 fot over og under utskjæringen. Isolasjonen vil gi demping til høyttaleren og isolere vibrasjoner.

Høyttalerkabel

Veggmonterte høyttalere skal kobles til forsterkeren med UL-klassifisert CL2/CL3-høyttalerkabel – dette kreves av byggeforskriften for de fleste forbrukere. Unngå å installere høyttalerkabel parallelt med husholdnings AC-ledninger for å unngå potensiell brumming. Det er greit at høyttalerkabel krysser AC-ledninger i rett vinkel.

Det anbefales at en profesjonell eller autorisert elektriker utfører installasjonen av høyttalerkabelen hvis du er ukomfortabel med oppgaven.

Tykkelsen på høyttalerkabelen kan påvirke ytelsen til M-8S/M-6S. Velg alltid en CL2/CL3-klassifisert veggmontert høyttalerkabel med passende tykkelse for å forhindre overdreven høyttalerkabelmotstand. Bruk av underdimensjonert høyttalerkabel kan føre til tap av volum, detaljer og dynamisk område. Velg høyttalerkabel for M-8S/M-6S basert på følgende minimumsanbefalinger:

50' eller mindre - 16 Gauge 2 Conductor CL2/CL3
50' - 80' - 14 Gauge 2 Conductor CL2/CL3
80'-120' - 12 Gauge 2 Conductor CL2/CL3
120'-200' - 10 Gauge 2 Conductor CL2/CL3

Forsterkerens høyttalerutgangsterminaler er vanligvis fargekodet med svart for negativ (-) og rød for positiv (+). På samme måte har M-8S/M-6S høyttalerkabelterminaler med svart og rød fargekoding. Når du kobler til høyttalerkabel, må du sørge for at den positive terminalen på forsterkeren er koblet til den positive terminalen på M8S/M-6S. Og på samme måte bør den negative terminalen på forsterkeren kobles til den negative terminalen på M-8S/M-6S. Høyttalerkabler bruker vanligvis minst en av flere mulige metoder for å opprettholde riktig polaritet, inkludert fargekodet isolasjon eller ledertråder, eller utskrift av tekst og symboler langs den ene siden av kabelisolasjonen.

Fjerne grillen

M-8S/M-6S har 6 monteringsfliker på baksiden som roterer. Mens du ser på baksiden av høyttaleren, roterer du flikene helt mot klokken slik at de stikker ut fra høyttalerrammen. Skyv hver flik mot forsiden av høyttaleren, og når flikskruen kommer i kontakt med grillen, skyver du forsiktig slik at grillen kommer bort fra høyttaleren.

Grillen holdes på plass av kontakttrykk. Vær forsiktig når du fjerner og installerer grillen på nytt for ikke å forvrenge den på grunn av overdreven kraft.

Montere høyttaleren

Mens du ser på baksiden av M-8S/M-6S, roterer du flikene helt med klokken slik at de er inne i høyttalerrammen (se figur 2). Hvis en flik ikke forblir rotert, stram skruen til den forblir rotert – ikke stram for mye.

Plasser høyttaleren i veggutskjæringen. Løsne hver av de seks skruene én om gangen til flikene kan dreies fritt. Stram deretter hver skrue med klokken til flikene trykker godt mot den indre veggoverflaten. Høyttaleren trenger bare å være riktig justert og holdt sikkert til veggen – ikke stram for mye for å knekke flikene eller skade veggen.

Male rammen og grillen

Den medfølgende malen kan brukes som et malingsskjold når den er trimmet. Trimm forsiktig langs den indre linjen og plasser malingsskjoldet inne i høyttalerrammen med grillen fjernet. Rammen kan nå males for å matche veggoverflaten. Bruk en passende primer for å male over plast.

Bare forsiden av grillen skal males, maling på sidene vil gjøre grillen vanskelig å installere på høyttalerrammen. Vær forsiktig så du ikke tetter noen av grillperforeringene, da det kan påvirke høyttalerytelsen ved å begrense luftstrømmen.

Diskantretting

Høyttalerytelsen er optimal når den er rettet mot lytteren. Fordi det er upraktisk å installere veggmonterte høyttalere i en vinkel, er det tilstrekkelig å rette bare diskanten, da den reproduserer de mest retningsfølsomme lydfrekvensene. Av denne grunn er M-8S/M-6S bygget med en diskant som kan rettes mot lytteområdet.

For å rette diskanten, trykk forsiktig på den sirkulære ytre kanten. Unngå å berøre kuppelmembranen eller diffusoren. Det hjelper å lytte til et kjent musikkstykke med et sterkt sentralt bilde, for eksempel vokal, mens du retter diskanten. Når diskantene er riktig rettet, skal det sentrale bildet være sammenhengende og stabilt fra lytteposisjonen.

Installere grillen

Høyttalergrillen holdes på plass i monteringssporet ved friksjon. Start med å trykke høyttalergrillen inn i sporet på ett sted, og gå deretter rundt høyttaleren og trykk mer av grillkanten på plass til grillen er helt satt.

I de fleste installasjoner er den naturlige friksjonen mellom grillen og monteringssporet nok til å holde grillen sikkert. Hvis det er behov for ekstra friksjon, bruk segmentene av svart gummimateriale som følger med høyttaleren. Pakk gummimaterialet ut av beskyttelsespapiret og trykk det inn i monteringssporet på høyttaleren. Plasser gummimaterialet jevnt rundt høyttaleren. Avslutt med å trykke inn grillen som beskrevet ovenfor.

Fjerne høyttaleren

M-8S/M-6S kan enkelt fjernes hvis det noen gang skulle bli nødvendig. Fjern grillen ved hjelp av et lite krokverktøy som er tilgjengelig fra jernvare- og bildelerbutikker. Løsne de fire skruene til flikene slipper taket og trekker seg tilbake inn i høyttalerrammen. Trekk M-8S/M-6S ut av veggen og koble fra høyttalerkabelen. Høyttaleren kan nå enkelt byttes ut eller repareres.
