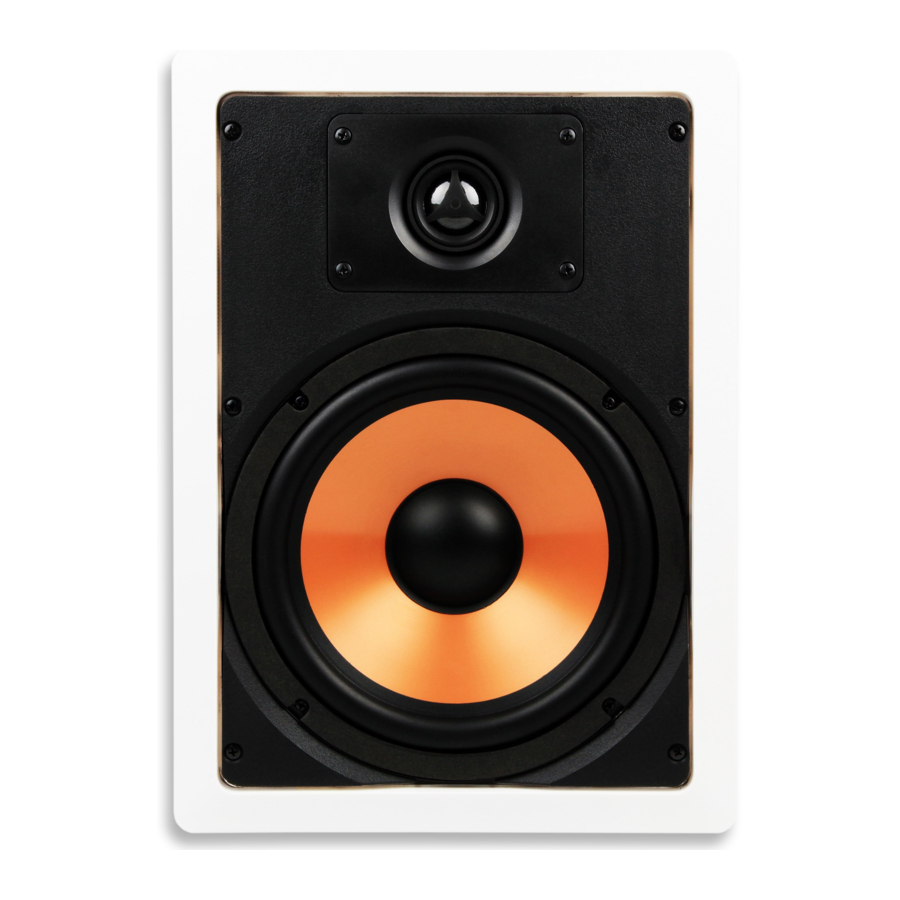

Micca M-8S/M-6S - 8” και 6.5” Εγχειρίδιο ηχείων 2 δρόμων για τοποθέτηση στον τοίχο

Εργαλεία εγκατάστασης

Μια σωστή εγκατάσταση εξασφαλίζει τη βέλτιστη απόδοση από το M-8S/M-6S. Θα χρειαστούν τα ακόλουθα εργαλεία εγκατάστασης:

1. Πριόνι γυψοσανίδας
2. Κατσαβίδι, σταυροκατσάβιδο
3. Μάσκαρα – 1,8 έως 2,0 ίντσες
4. Μολύβι
5. Αλφάδι φυσαλίδας ή λέιζερ
6. Μετροταινία
7. Εντοπιστής δοκών

Θέση τοποθέτησης

Όταν επιλέγετε πού να τοποθετήσετε τα ηχεία M-8S/M6S, βεβαιωθείτε ότι δεν υπάρχουν ηλεκτρικά καλώδια, αγωγοί, υδραυλικά, σωλήνες αερίου ή οποιεσδήποτε άλλες υπηρεσίες που διέρχονται από την τοποθεσία. Το M8S/M-6S μπορεί να τοποθετηθεί σε οποιονδήποτε προσανατολισμό για να παρέχει σωστή κάλυψη στη θέση του ακροατή. Αν και τοποθετείται συχνότερα στον τοίχο, μπορεί επίσης να τοποθετηθεί στην οροφή. Λάβετε υπόψη τα ακόλουθα όταν αποφασίζετε πού να τοποθετήσετε το M-8S/M-6S:

• Διαχωρισμός – Η απόσταση μεταξύ ενός ζεύγους M8S/M-6S θα πρέπει να είναι μικρότερη από την απόσταση από τα ηχεία έως τον ακροατή.
• Ύψος – Η θέση του μπροστινού ηχείου θα πρέπει να έχει το κέντρο του M-8S/M-6S στο ύψος των αυτιών του ακροατή όταν κάθεται. Η θέση του κεντρικού ηχείου μπορεί να είναι πάνω ή κάτω από την τηλεόραση/οθόνη, όποια είναι πιο κοντά στο ύψος των αυτιών όταν κάθεται. Οι θέσεις surround θα πρέπει να είναι ακριβώς πάνω από το ύψος των αυτιών όταν κάθεται. Εάν η θέση surround είναι πολύ κοντά στον ακροατή, το ύψος τοποθέτησης μπορεί να είναι έως και 3 πόδια πάνω από το ύψος των αυτιών όταν κάθεται για να αντισταθμιστεί.
• Στόχευση του tweeter – Το tweeter θα πρέπει να στοχεύει προς τον ακροατή για όλες τις θέσεις τοποθέτησης.

Προετοιμασία τοποθέτησης

Το M-8S/M-6S απαιτεί μέγεθος κοπής όπως αναφέρεται στην ενότητα προδιαγραφών. Απαιτείται επιπλέον ¾" προς όλες τις κατευθύνσεις πίσω από τον τοίχο για τη στερέωση. Οι σύγχρονες κατασκευές σπιτιών χρησιμοποιούν συνήθως δοκάρια τοίχου σε αποστάσεις 16", παρέχοντας περίπου 14 ⅜" μεταξύ των δοκαριών.

Χρησιμοποιήστε έναν εντοπιστή δοκών για να εντοπίσετε δοκάρια στον τοίχο, συμπεριλαμβανομένων των οριζόντιων στηριγμάτων που ενδέχεται να παρεμβαίνουν στο ύψος τοποθέτησης.

Χρησιμοποιήστε το παρεχόμενο πρότυπο και ένα μολύβι για να σημειώσετε τη θέση όπου θα γίνει η κοπή. Χρησιμοποιήστε ένα αλφάδι φυσαλίδας ή λέιζερ για να βεβαιωθείτε ότι το πρότυπο είναι ευθύ. Κόψτε μια μικρή τετράγωνη τρύπα στη σημειωμένη θέση για να ελέγξετε ξανά ότι δεν υπάρχουν εμπόδια πίσω από τον τοίχο.

Χρησιμοποιώντας ένα πριόνι γυψοσανίδας, κάντε την κοπή τοποθέτησης σύμφωνα με το περίγραμμα του προτύπου. Βεβαιωθείτε ότι κόβετε τη γυψοσανίδα σε γωνία 90 μοιρών. Κόψτε τυχόν οδοντωτά ή χαλαρά κομμάτια γυψοσανίδας. Καλύψτε τις κομμένες άκρες της γυψοσανίδας με λωρίδες μάσκας, διπλώνοντας τις άκρες και στις δύο μπροστινές και πίσω πλευρές της γυψοσανίδας (Δείτε το Σχήμα 1). Αυτό θα αποτρέψει την αποκόλληση του γύψου από τη γυψοσανίδα από τους κραδασμούς του ηχείου. Μην αφήνετε την άκρη της μάσκας να προεξέχει περισσότερο από ¼" πέρα από την κοπή στην εξωτερική επιφάνεια του τοίχου. Η μάσκα μέσα σε ¼" από την κοπή θα κρυφτεί από το πλαίσιο του ηχείου.

Εάν ο τοίχος περιέχει μόνωση, αφαιρέστε τη μόνωση στην κοπή και περίπου 1 πόδι πάνω και κάτω από αυτήν. Αυτό εξασφαλίζει επαρκή όγκο αέρα για να λειτουργήσει το M-8S/M-6S. Στερεώστε τυχόν χαλαρή μόνωση πάνω από την κοπή.

Εάν ο τοίχος δεν είναι μονωμένος, συνιστάται η κοιλότητα του τοίχου να γεμίσει με περίπου 2 πόδια μόνωσης από υαλοβάμβακα τόσο πάνω όσο και κάτω από την κοπή, ξεκινώντας από περίπου 1 πόδι πάνω και κάτω από την κοπή. Η μόνωση θα παρέχει απόσβεση στο ηχείο και θα απομονώσει τους κραδασμούς.

Καλώδιο ηχείου

Τα ηχεία τοίχου θα πρέπει να συνδέονται στον ενισχυτή με καλώδιο ηχείου CL2/CL3 με βαθμολογία UL – αυτό απαιτείται από τον οικοδομικό κώδικα για τους περισσότερους καταναλωτές. Αποφύγετε την εγκατάσταση καλωδίου ηχείου παράλληλα με την καλωδίωση AC του σπιτιού για να αποφύγετε πιθανό βουητό. Είναι εντάξει το καλώδιο ηχείου να διασχίζει την καλωδίωση AC σε ορθή γωνία, ωστόσο.

Συνιστάται ένας επαγγελματίας ή αδειούχος ηλεκτρολόγος να εκτελέσει την εγκατάσταση του καλωδίου ηχείου εάν δεν είστε άνετοι με την εργασία.

Το πάχος ή η διάμετρος του καλωδίου ηχείου μπορεί να επηρεάσει την απόδοση του M-8S/M-6S. Επιλέγετε πάντα ένα καλώδιο ηχείου τοίχου με βαθμολογία CL2/CL3 με το κατάλληλο πάχος για να αποφύγετε την υπερβολική αντίσταση του καλωδίου ηχείου. Η χρήση καλωδίου ηχείου μικρού μεγέθους μπορεί να οδηγήσει σε απώλεια έντασης, λεπτομέρειας και δυναμικού εύρους. Επιλέξτε καλώδιο ηχείου για το M-8S/M-6S με βάση τις ακόλουθες ελάχιστες συστάσεις:

• 50' ή λιγότερο - 16 Gauge 2 Conductor CL2/CL3
• 50' - 80' - 14 Gauge 2 Conductor CL2/CL3
• 80'-120' - 12 Gauge 2 Conductor CL2/CL3
• 120'-200' - 10 Gauge 2 Conductor CL2/CL3

Οι ακροδέκτες εξόδου ηχείου του ενισχυτή είναι συνήθως χρωματικά κωδικοποιημένοι με μαύρο για αρνητικό (-) και κόκκινο για θετικό (+). Ομοίως, το M-8S/M-6S διαθέτει ακροδέκτες καλωδίου ηχείου με μαύρη και κόκκινη χρωματική κωδικοποίηση. Όταν συνδέετε το καλώδιο ηχείου, βεβαιωθείτε ότι ο θετικός ακροδέκτης στον ενισχυτή είναι συνδεδεμένος στον θετικό ακροδέκτη στο M8S/M-6S. Και ομοίως, ο αρνητικός ακροδέκτης στον ενισχυτή θα πρέπει να είναι συνδεδεμένος στον αρνητικό ακροδέκτη στο M-8S/M-6S. Τα καλώδια ηχείων χρησιμοποιούν συνήθως τουλάχιστον μία από τις πολλές πιθανές μεθόδους για να βοηθήσουν στη διατήρηση της σωστής πολικότητας, συμπεριλαμβανομένης της χρωματικά κωδικοποιημένης μόνωσης ή των αγωγών, ή της εκτύπωσης κειμένου και συμβόλων κατά μήκος της μιας πλευράς της μόνωσης του καλωδίου.

Αφαίρεση της μάσκας

Το M-8S/M-6S έχει 6 γλωττίδες στερέωσης στο πίσω μέρος που περιστρέφονται. Ενώ κοιτάτε το πίσω μέρος του ηχείου, περιστρέψτε τις γλωττίδες πλήρως αριστερόστροφα έτσι ώστε να προεξέχουν μακριά από το πλαίσιο του ηχείου. Σύρετε κάθε γλωττίδα προς το μπροστινό μέρος του ηχείου και όταν η βίδα της γλωττίδας έρθει σε επαφή με τη μάσκα, πιέστε απαλά έτσι ώστε η μάσκα να απομακρυνθεί από το ηχείο.

Η μάσκα συγκρατείται στη θέση της με πίεση επαφής. Προσέξτε κατά την αφαίρεση και την επανατοποθέτηση της μάσκας να μην την παραμορφώσετε λόγω υπερβολικής δύναμης.

Τοποθέτηση του ηχείου

Ενώ κοιτάτε το πίσω μέρος του M-8S/M-6S, περιστρέψτε τις γλωττίδες πλήρως δεξιόστροφα έτσι ώστε να βρίσκονται μέσα στο πλαίσιο του ηχείου (Δείτε το Σχήμα 2). Εάν μια γλωττίδα δεν παραμείνει περιστρεφόμενη, σφίξτε τη βίδα της μέχρι να παραμείνει περιστρεφόμενη – μην σφίξετε υπερβολικά.

Τοποθετήστε το ηχείο στην κοπή του τοίχου. Μία κάθε φορά, χαλαρώστε καθεμία από τις έξι βίδες μέχρι οι γλωττίδες να μπορούν να περιστραφούν ελεύθερα. Στη συνέχεια, σφίξτε κάθε βίδα δεξιόστροφα μέχρι οι γλωττίδες να πιέσουν σταθερά στην εσωτερική επιφάνεια του τοίχου. Το ηχείο χρειάζεται μόνο να είναι σωστά ευθυγραμμισμένο και να συγκρατείται με ασφάλεια στον τοίχο – μην σφίξετε υπερβολικά για να σπάσετε τις γλωττίδες ή να καταστρέψετε τον τοίχο.

Βάψιμο του πλαισίου και της μάσκας

Το παρεχόμενο πρότυπο μπορεί να χρησιμοποιηθεί ως ασπίδα βαφής όταν κοπεί. Κόψτε προσεκτικά κατά μήκος της εσωτερικής γραμμής και τοποθετήστε την ασπίδα βαφής μέσα στο πλαίσιο του ηχείου με αφαιρεμένη τη μάσκα. Το πλαίσιο μπορεί τώρα να βαφτεί ώστε να ταιριάζει με την επιφάνεια του τοίχου. Χρησιμοποιήστε ένα κατάλληλο αστάρι για να βάψετε πάνω από πλαστικό.

Μόνο το μπροστινό μέρος της μάσκας θα πρέπει να βαφτεί, η βαφή στις πλευρές θα δυσκολέψει την εγκατάσταση της μάσκας στο πλαίσιο του ηχείου. Προσέξτε να μην φράξετε καμία από τις οπές της μάσκας, καθώς μπορεί να επηρεάσει την απόδοση του ηχείου περιορίζοντας τη ροή του αέρα.

Στόχευση του tweeter

Η απόδοση του ηχείου είναι βέλτιστη όταν στοχεύει στον ακροατή. Επειδή είναι πρακτικά αδύνατο να εγκαταστήσετε ηχεία τοίχου σε γωνία, αρκεί να στοχεύσετε μόνο το tweeter καθώς αναπαράγει τις πιο ευαίσθητες στην κατεύθυνση ηχητικές συχνότητες. Για αυτόν τον λόγο, το M-8S/M-6S είναι κατασκευασμένο με ένα tweeter που μπορεί να στοχεύσει προς την περιοχή ακρόασης.

Για να στοχεύσετε το tweeter, πιέστε απαλά την κυκλική εξωτερική του άκρη. Αποφύγετε να αγγίξετε το θολωτό διάφραγμα ή τον διαχύτη. Βοηθά να ακούσετε ένα οικείο κομμάτι μουσικής με ισχυρή κεντρική εικόνα, όπως φωνητικά, ενώ στοχεύετε το tweeter. Όταν τα tweeter είναι σωστά στοχευμένα, η κεντρική εικόνα θα πρέπει να είναι συνεκτική και σταθερή από τη θέση ακρόασης.

Εγκατάσταση της μάσκας

Η μάσκα του ηχείου συγκρατείται στη θέση της στην αυλάκωση στερέωσης με τριβή. Ξεκινήστε πιέζοντας τη μάσκα του ηχείου στην αυλάκωση σε ένα σημείο και, στη συνέχεια, περιηγηθείτε γύρω από το ηχείο πιέζοντας περισσότερο την άκρη της μάσκας στη θέση της μέχρι η μάσκα να καθίσει πλήρως.

Στις περισσότερες εγκαταστάσεις, η φυσική τριβή μεταξύ της μάσκας και της αυλάκωσης στερέωσης είναι αρκετή για να συγκρατήσει τη μάσκα με ασφάλεια. Εάν χρειάζεται επιπλέον τριβή, χρησιμοποιήστε τα τμήματα μαύρου κολλώδους υλικού που παρέχονται με το ηχείο. Ξετυλίξτε το κολλώδες υλικό από το προστατευτικό του χαρτί και πιέστε το στην αυλάκωση στερέωσης στο ηχείο. Τοποθετήστε το κολλώδες υλικό ομοιόμορφα γύρω από το ηχείο. Ολοκληρώστε πιέζοντας τη μάσκα όπως περιγράφεται παραπάνω.

Αφαίρεση του ηχείου

Το M-8S/M-6S μπορεί να αφαιρεθεί εύκολα εάν χρειαστεί ποτέ. Αφαιρέστε τη μάσκα χρησιμοποιώντας ένα μικρό εργαλείο γάντζου που διατίθεται από καταστήματα υλικού και ανταλλακτικών αυτοκινήτων. Χαλαρώστε τις τέσσερις βίδες μέχρι οι γλωττίδες να απελευθερωθούν από την οροφή και να χωθούν πίσω στο πλαίσιο του ηχείου. Τραβήξτε το M-8S/M-6S έξω από τον τοίχο και αποσυνδέστε το καλώδιο του ηχείου. Το ηχείο μπορεί τώρα να αντικατασταθεί ή να επισκευαστεί εύκολα.

Προδιαγραφές M-8S

• Woofer: Κώνος πολυπροπυλενίου γεμάτος Mica 8" με περίβλημα από καουτσούκ βουτυλίου
• Tweeter: Θόλος μεταξιού 1" με δυνατότητα περιστροφής, ψύξη με σιδηρορευστό
• Crossover: 12dB/Octave
• Απόκριση συχνότητας: 40Hz-20kHz
• Αντίσταση: 8 Ohms
• Ευαισθησία: 90dB 1W/1M
• Χειρισμός ισχύος: 100 Watts (το καθένα)
• Εξωτερική διάσταση: 10,0" (Π) x 14,1" (Υ)
• Διάσταση κοπής: 8,7" (Π) x 12,7" (Υ)
• Βάθος τοποθέτησης: 3,4"

Προδιαγραφές M-6S

• Woofer: Κώνος πολυπροπυλενίου γεμάτος Mica 6,5" με περίβλημα από καουτσούκ βουτυλίου
• Tweeter: Θόλος μεταξιού 1" με δυνατότητα περιστροφής, ψύξη με σιδηρορευστό
• Crossover: 12dB/Octave
• Απόκριση συχνότητας: 50Hz-20kHz
• Αντίσταση: 8 Ohms
• Ευαισθησία: 87dB 1W/1M
• Χειρισμός ισχύος: 80 Watts (το καθένα)
• Εξωτερική διάσταση: 8,7" (Π) x 12,1" (Υ)
• Διάσταση κοπής: 7,3" (Π) x 10,7" (Υ)
• Βάθος τοποθέτησης: 2,9"
