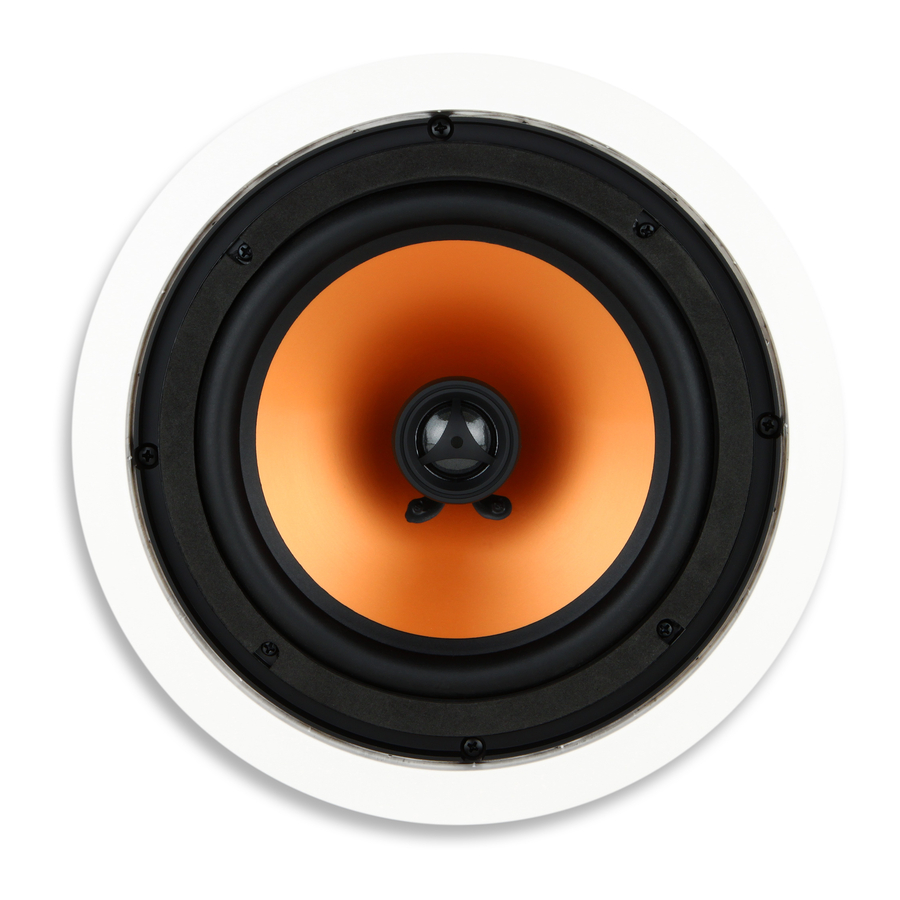

Micca M-8C/M-6C - 8” και 6.5” Εγχειρίδιο Ηχείων 2 Δρόμων Εντοιχισμένων στην Οροφή
Εργαλεία Εγκατάστασης
Μια σωστή εγκατάσταση εξασφαλίζει τη βέλτιστη απόδοση από τα M-8C/M-6C. Θα χρειαστούν τα ακόλουθα εργαλεία εγκατάστασης:
- Πριόνι γυψοσανίδας
- Κατσαβίδι, σταυροκατσάβιδο
- Μάσκαρα – 1.8 έως 2.0 ίντσες
- Μολύβι
- Αλφάδι φυσαλίδας ή λέιζερ
- Μετροταινία
- Ανιχνευτής δοκών
Θέση Τοποθέτησης
Όταν επιλέγετε πού να τοποθετήσετε τα ηχεία M-8C/M6C, βεβαιωθείτε ότι δεν υπάρχουν ηλεκτρικά καλώδια, αγωγοί, υδραυλικά, σωλήνες αερίου ή οποιεσδήποτε άλλες υπηρεσίες που διέρχονται από την τοποθεσία. Τα M8C/M-6C μπορούν να τοποθετηθούν σε οποιονδήποτε προσανατολισμό για να παρέχουν σωστή κάλυψη στη θέση του ακροατή. Ενώ τοποθετούνται συχνότερα στην οροφή, μπορούν επίσης να τοποθετηθούν σε τοίχους. Λάβετε υπόψη τα ακόλουθα όταν αποφασίζετε πού να τοποθετήσετε τα M-8C/M-6C:
Απόσταση – Η απόσταση μεταξύ ενός ζεύγους M8C/M-6C θα πρέπει να είναι μικρότερη από την απόσταση από τα ηχεία στον ακροατή.
Ύψος – Η θέση του μπροστινού ηχείου θα πρέπει να τοποθετηθεί στον τοίχο με το κέντρο του M-8C/M-Home Audio Products
6C στο ύψος του αυτιού του ακροατή όταν κάθεται. Η θέση του κεντρικού ηχείου θα πρέπει να βρίσκεται στον τοίχο πάνω ή κάτω από την τηλεόραση/οθόνη, όποιο είναι πιο κοντά στο ύψος του αυτιού όταν κάθεται. Οι θέσεις surround μπορούν να βρίσκονται στον τοίχο ακριβώς πάνω από το ύψος του αυτιού όταν κάθεται ή πίσω και στο πλάι της περιοχής ακρόασης για εντοιχισμένα στην οροφή.
Στόχευση του Tweeter – Το tweeter θα πρέπει να στοχεύει προς τον ακροατή για όλες τις θέσεις τοποθέτησης.
Προετοιμασία Τοποθέτησης
Τα M-8C/M-6C απαιτούν μέγεθος κοπής όπως αναφέρεται στην ενότητα προδιαγραφών. Απαιτείται επιπλέον ¾" σε όλες τις κατευθύνσεις πίσω από την οροφή για στερέωση. Οι σύγχρονες κατασκευές σπιτιών χρησιμοποιούν συνήθως δοκάρια τοίχου ή δοκούς τοποθετημένους σε κέντρα 16", παρέχοντας περίπου 14 ⅜" μεταξύ των δοκών.
Χρησιμοποιήστε έναν ανιχνευτή δοκών για να εντοπίσετε δοκάρια ή δοκούς στην οροφή, συμπεριλαμβανομένων των οριζόντιων στηριγμάτων που ενδέχεται να παρεμβαίνουν στη θέση τοποθέτησης.
Χρησιμοποιήστε το παρεχόμενο πρότυπο και ένα μολύβι για να σημειώσετε τη θέση όπου θα γίνει η κοπή. Εάν τοποθετείτε σε έναν κάθετο τοίχο, χρησιμοποιήστε ένα αλφάδι φυσαλίδας ή λέιζερ για να βεβαιωθείτε ότι το πρότυπο είναι ευθύ. Κόψτε μια μικρή τετράγωνη τρύπα στην σημειωμένη θέση για να ελέγξετε ξανά ότι δεν υπάρχουν εμπόδια πίσω από την οροφή.
Χρησιμοποιώντας ένα πριόνι γυψοσανίδας, κάντε την κοπή τοποθέτησης σύμφωνα με το περίγραμμα του προτύπου. Βεβαιωθείτε ότι κόβετε τη γυψοσανίδα σε γωνία 90 μοιρών. Κόψτε τυχόν οδοντωτά ή χαλαρά κομμάτια γυψοσανίδας. Καλύψτε τις κομμένες άκρες της γυψοσανίδας με λωρίδες μάσκας, διπλώνοντας τις άκρες και στις δύο μπροστινές και πίσω πλευρές της γυψοσανίδας (Δείτε το σχήμα παρακάτω). Αυτό θα αποτρέψει την αποκόλληση του γύψου από τη γυψοσανίδα από τους κραδασμούς του ηχείου. Μην επιτρέψετε στην άκρη της μάσκας να προεξέχει περισσότερο από ¼" πέρα από την κοπή στην εξωτερική επιφάνεια της οροφής. Η μάσκα εντός ¼" της κοπής θα κρυφτεί από το πλαίσιο του ηχείου.
Εάν η οροφή περιέχει μόνωση, αφαιρέστε τη μόνωση στην κοπή και περίπου 1 πόδι γύρω από αυτήν. Αυτό εξασφαλίζει επαρκή όγκο αέρα για να λειτουργήσουν τα M-8C/M-6C. Ασφαλίστε τυχόν χαλαρή μόνωση που μπορεί να πέσει στο ηχείο.
Εάν η οροφή δεν είναι μονωμένη, συνιστάται να γεμίσετε την κοιλότητα με περίπου 2 πόδια μόνωσης από υαλοβάμβακα γύρω από την κοπή, ξεκινώντας από περίπου 1 πόδι γύρω από την κοπή. Η μόνωση θα παρέχει απόσβεση στο ηχείο και θα απομονώσει τους κραδασμούς.
Καλώδιο Συσκευής
Τα ηχεία οροφής θα πρέπει να συνδέονται στον ενισχυτή με καλώδιο ηχείου CL2/CL3 με βαθμολογία UL – αυτό απαιτείται από τον οικοδομικό κώδικα για τους περισσότερους καταναλωτές. Αποφύγετε την εγκατάσταση καλωδίου ηχείου παράλληλα με την καλωδίωση AC του σπιτιού για να αποφύγετε πιθανό βουητό. Είναι εντάξει το καλώδιο ηχείου να διασχίζει την καλωδίωση AC σε ορθή γωνία, ωστόσο.
Συνιστάται ένας επαγγελματίας ή αδειούχος ηλεκτρολόγος να εκτελέσει την εγκατάσταση του καλωδίου ηχείου εάν δεν είστε άνετοι με την εργασία.
Το εύρος ή το πάχος του καλωδίου ηχείου μπορεί να επηρεάσει την απόδοση των M-8C/M-6C. Να επιλέγετε πάντα ένα καλώδιο ηχείου CL2/CL3 με βαθμολογία για εντοιχισμό στο τοίχο με το κατάλληλο εύρος για να αποφύγετε την υπερβολική αντίσταση του καλωδίου ηχείου. Η χρήση καλωδίου ηχείου μικρού μεγέθους μπορεί να οδηγήσει σε απώλεια έντασης, λεπτομέρειας και δυναμικού εύρους. Επιλέξτε καλώδιο ηχείου για τα M-8C/M-6C με βάση τις ακόλουθες ελάχιστες συστάσεις:
50' ή λιγότερο - 16 Gauge 2 Conductor CL2/CL3
50' - 80' - 14 Gauge 2 Conductor CL2/CL3
80'-120' - 12 Gauge 2 Conductor CL2/CL3
120'-200' - 10 Gauge 2 Conductor CL2/CL3
Οι ακροδέκτες εξόδου ηχείου ενισχυτή είναι συνήθως χρωματικά κωδικοποιημένοι με μαύρο για αρνητικό (-) και κόκκινο για θετικό (+). Ομοίως, τα M-8C/M-6C έχουν ακροδέκτες καλωδίων ηχείου με μαύρη και κόκκινη χρωματική κωδικοποίηση. Όταν συνδέετε το καλώδιο ηχείου, βεβαιωθείτε ότι ο θετικός ακροδέκτης στον ενισχυτή είναι συνδεδεμένος στον θετικό ακροδέκτη στο M8C/M-6C. Και ομοίως, ο αρνητικός ακροδέκτης στον ενισχυτή θα πρέπει να είναι συνδεδεμένος στον αρνητικό ακροδέκτη στο M-8C/M-6C. Τα καλώδια ηχείων χρησιμοποιούν συνήθως τουλάχιστον μία από τις διάφορες πιθανές μεθόδους για να βοηθήσουν στη διατήρηση της σωστής πολικότητας, συμπεριλαμβανομένης της χρωματικά κωδικοποιημένης μόνωσης ή των αγωγών ή της εκτύπωσης κειμένου και συμβόλων κατά μήκος της μιας πλευράς της μόνωσης του καλωδίου.
Αφαίρεση της Σχάρας
Τα M-8C/M-6C έχουν 4 γλωττίδες τοποθέτησης στο πίσω μέρος που περιστρέφονται. Ενώ κοιτάτε το πίσω μέρος του ηχείου, περιστρέψτε τις γλωττίδες πλήρως αριστερόστροφα έτσι ώστε να προεξέχουν μακριά από το πλαίσιο του ηχείου. Σύρετε κάθε γλωττίδα προς το μπροστινό μέρος του ηχείου και όταν η βίδα της γλωττίδας έρθει σε επαφή με τη σχάρα, πιέστε απαλά έτσι ώστε η σχάρα να απομακρυνθεί από το ηχείο.
Η σχάρα συγκρατείται στη θέση της με πίεση επαφής. Προσέξτε κατά την αφαίρεση και την επανατοποθέτηση της σχάρας να μην την παραμορφώσετε λόγω υπερβολικής δύναμης.
Τοποθέτηση της Συσκευής
Ενώ κοιτάτε το πίσω μέρος των M-8C/M-6C, περιστρέψτε τις γλωττίδες πλήρως δεξιόστροφα έτσι ώστε να βρίσκονται μέσα στο πλαίσιο του ηχείου (Δείτε το σχήμα παρακάτω). Εάν μια γλωττίδα δεν παραμείνει περιστρεφόμενη, σφίξτε τη βίδα της μέχρι να παραμείνει περιστρεφόμενη – μην σφίξετε υπερβολικά.
Τοποθετήστε το ηχείο στην κοπή της οροφής. Μία κάθε φορά, χαλαρώστε καθεμία από τις τέσσερις βίδες μέχρι οι γλωττίδες να μπορούν να περιστραφούν ελεύθερα. Στη συνέχεια, σφίξτε κάθε βίδα δεξιόστροφα μέχρι οι γλωττίδες να πιέσουν σταθερά την εσωτερική επιφάνεια. Το ηχείο χρειάζεται μόνο να είναι σωστά ευθυγραμμισμένο και να συγκρατείται με ασφάλεια στην οροφή – μην σφίξετε υπερβολικά για να σπάσετε τις γλωττίδες ή να καταστρέψετε τη γυψοσανίδα.
Βάψιμο του Πλαισίου και της Σχάρας
Το παρεχόμενο πρότυπο μπορεί να χρησιμοποιηθεί ως ασπίδα βαφής όταν κοπεί. Κόψτε προσεκτικά κατά μήκος της εσωτερικής γραμμής και τοποθετήστε την ασπίδα βαφής μέσα στο πλαίσιο του ηχείου με τη σχάρα αφαιρεμένη. Το πλαίσιο μπορεί τώρα να βαφτεί ώστε να ταιριάζει με την επιφάνεια της οροφής. Χρησιμοποιήστε ένα κατάλληλο αστάρι για να βάψετε πάνω από πλαστικό.
Θα πρέπει να βαφτεί μόνο το μπροστινό μέρος της σχάρας, η βαφή στις πλευρές θα δυσκολέψει την εγκατάσταση της σχάρας στο πλαίσιο του ηχείου. Προσέξτε να μην φράξετε καμία από τις οπές της σχάρας, καθώς μπορεί να επηρεάσει την απόδοση του ηχείου περιορίζοντας τη ροή του αέρα.
Στόχευση Tweeter
Η απόδοση του ηχείου είναι βέλτιστη όταν στοχεύει στον ακροατή. Επειδή είναι πρακτικά αδύνατο να εγκαταστήσετε ηχεία οροφής σε γωνία, αρκεί να στοχεύσετε μόνο το tweeter καθώς αναπαράγει τις πιο ευαίσθητες στην κατεύθυνση συχνότητες ήχου. Για αυτόν τον λόγο, τα M-8C/M-6C είναι κατασκευασμένα με ένα tweeter που μπορεί να στοχεύσει προς την περιοχή ακρόασης.
Για να στοχεύσετε το tweeter, πιέστε απαλά την κυκλική εξωτερική του άκρη. Αποφύγετε να αγγίξετε το θόλο του διαφράγματος. Βοηθά να ακούσετε ένα οικείο κομμάτι μουσικής με ισχυρή κεντρική εικόνα, όπως φωνητικά, ενώ στοχεύετε το tweeter. Όταν τα tweeter είναι σωστά στοχευμένα, η κεντρική εικόνα θα πρέπει να είναι συνεκτική και σταθερή από τη θέση ακρόασης.
Εγκατάσταση της Σχάρας
Η σχάρα του ηχείου συγκρατείται στη θέση της στην αυλάκωση τοποθέτησης με τριβή. Ξεκινήστε πιέζοντας τη σχάρα του ηχείου στην αυλάκωση σε ένα σημείο και, στη συνέχεια, πηγαίνετε γύρω από το ηχείο πιέζοντας περισσότερο την άκρη της σχάρας στη θέση της μέχρι η σχάρα να καθίσει πλήρως.
Στις περισσότερες εγκαταστάσεις, η φυσική τριβή μεταξύ της σχάρας και της αυλάκωσης τοποθέτησης είναι αρκετή για να συγκρατήσει τη σχάρα με ασφάλεια. Εάν χρειάζεται επιπλέον τριβή, χρησιμοποιήστε τα τμήματα μαύρου κολλώδους υλικού που παρέχονται με το ηχείο. Ξετυλίξτε το κολλώδες υλικό από το προστατευτικό του χαρτί και πιέστε το στην αυλάκωση τοποθέτησης στο ηχείο. Τοποθετήστε το κολλώδες υλικό ομοιόμορφα γύρω από το ηχείο. Ολοκληρώστε πιέζοντας τη σχάρα όπως περιγράφεται παραπάνω.
Αφαίρεση Συσκευής
Τα M-8C/M-6C μπορούν να αφαιρεθούν εύκολα εάν χρειαστεί ποτέ. Αφαιρέστε τη σχάρα χρησιμοποιώντας ένα μικρό εργαλείο γάντζου που διατίθεται από καταστήματα υλικού και ανταλλακτικών αυτοκινήτων. Χαλαρώστε τις τέσσερις βίδες μέχρι οι γλωττίδες να απελευθερωθούν από την οροφή και να επιστρέψουν στο πλαίσιο του ηχείου. Τραβήξτε τα M-8C/M-6C έξω από την οροφή και αποσυνδέστε το καλώδιο του ηχείου. Το ηχείο μπορεί τώρα να αντικατασταθεί ή να επισκευαστεί εύκολα.
Προδιαγραφές
Προδιαγραφές M-8C
Woofer: Κώνος από Πολυπροπυλένιο Γεμάτο Mica 8" με Περίβλημα από Καουτσούκ Butyl
Tweeter: Θόλος Μεταξιού 1" με Δυνατότητα Περιστροφής, Ψυχόμενος με Ferrofluid
Crossover: 6dB/Octave
Απόκριση Συχνότητας: 40Hz-20kHz
Αντίσταση: 8 Ohms
Ευαισθησία: 90dB 1W/1M
Χειρισμός Ισχύος: 100 Watts (Κάθε)
Εξωτερική Διάσταση: Διάμετρος 10.7"
Διάσταση Κοπής: Διάμετρος 9.4"
Βάθος Τοποθέτησης: 3.5"
Προδιαγραφές M-6C
Woofer: Κώνος από Πολυπροπυλένιο Γεμάτο Mica 6.5" με Περίβλημα από Καουτσούκ Butyl
Tweeter: Θόλος Μεταξιού 1" με Δυνατότητα Περιστροφής, Ψυχόμενος με Ferrofluid
Crossover: 6dB/Octave με Δίκτυο Zobel
Απόκριση Συχνότητας: 50Hz-20kHz
Αντίσταση: 8 Ohms
Ευαισθησία: 87dB 1W/1M
Χειρισμός Ισχύος: 80 Watts (Κάθε)
Εξωτερική Διάσταση: Διάμετρος 9.0"
Διάσταση Κοπής: Διάμετρος 7.6"
Βάθος Τοποθέτησης: 3.0"
Λήψη εγχειριδίου
Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.
Λήψη Micca M-8C/M-6C - 8” και 6.5” Εγχειρίδιο Ηχείων 2 Δρόμων Εντοιχισμένων στην Οροφή
