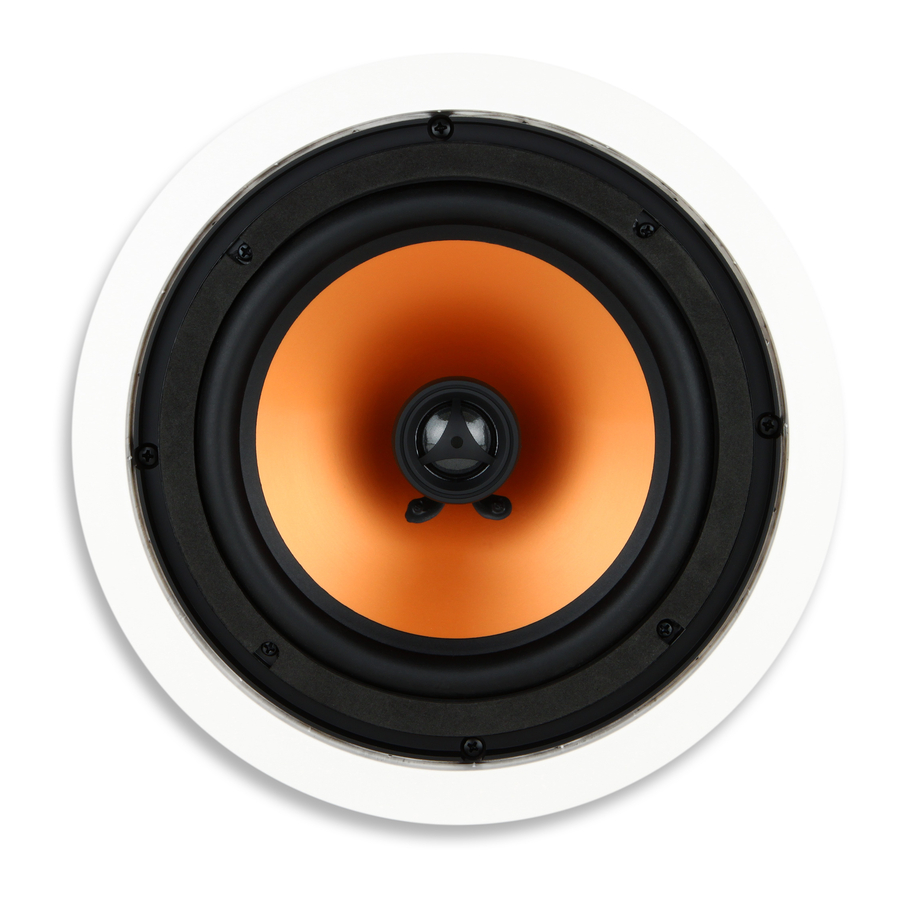

Micca M-8C/M-6C - 8” ja 6.5” 2-tiekaiuttimien asennuskattoon käyttöohje
Asennustyökalut
Oikea asennus varmistaa M-8C/M-6C:n optimaalisen suorituskyvyn. Tarvitset seuraavat asennustyökalut:
- Kipsilevysaha
- Ruuvimeisseli, Phillips-pää
- Maalarinteippi – 1,8 - 2,0 tuumaa
- Lyijykynä
- Vesivaaka tai laser-vatupassi
- Mittanauha
- Puurunkotutka
Asennuspaikka
Kun valitset M-8C/M6C-kaiuttimien asennuspaikkaa, varmista, ettei paikassa kulje sähköjohtoja, ilmastointikanavia, putkia, kaasuputkia tai muita palveluita. M8C/M-6C voidaan asentaa mihin tahansa suuntaan, jotta saadaan aikaan asianmukainen peitto kuuntelijan sijainnissa. Vaikka se asennetaan useimmiten kattoon, se voidaan asentaa myös seiniin. Pidä seuraavat asiat mielessä, kun päätät M-8C/M-6C:n asennuspaikkaa:
Erotus – M8C/M-6C-parin välinen etäisyys tulisi olla lyhyempi kuin kaiuttimien etäisyys kuuntelijaan.
Korkeus – Etukaiuttimen asennuspaikan tulisi olla seinässä siten, että M-8C/M-Home Audio Products -kaiuttimen keskipiste
6C on kuuntelijan korvan korkeudella istuessa. Keskikaiuttimen asennuspaikan tulisi olla seinässä television/näytön ylä- tai alapuolella, riippuen siitä, kumpi on lähempänä istuvan korvan korkeutta. Surround-kaiuttimien sijainnit voivat olla seinässä juuri istuvan korvan korkeuden yläpuolella tai kuuntelualueen takana ja sivulla katossa.
Diskantin suuntaus – Diskantti tulisi suunnata kuuntelijaa kohti kaikissa asennuspaikoissa.
Asennuksen valmistelu
M-8C/M-6C vaatii teknisten tietojen osiossa luetellun aukon koon. Lisäksi ¾" tarvitaan kaikkiin suuntiin katon takana kiinnitystä varten. Nykyaikaisessa talonrakennuksessa käytetään tyypillisesti seinätolppia tai palkkeja, jotka on sijoitettu 16" välein, jolloin tolppien väliin jää noin 14 ⅜".
Etsi puurunkotutkan avulla tolpat tai palkit katosta, mukaan lukien vaakasuorat tuet, jotka voivat häiritä asennuspaikkaa.
Käytä mukana toimitettua mallia ja lyijykynää merkitäksesi paikan, johon aukko tehdään. Jos asennat pystysuoralle seinälle, käytä vesivaakaa tai laser-vatupassia varmistaaksesi, että malli on suora. Leikkaa pieni neliön muotoinen reikä merkittyyn paikkaan tarkistaaksesi, ettei katon takana ole esteitä.
Tee asennusaukko mallin ääriviivojen mukaisesti kipsilevysahalla. Varmista, että leikkaat kipsilevyn läpi 90 asteen kulmassa. Leikkaa pois kaikki rosoiset tai irtonaiset kipsilevyn palat. Peitä kipsilevyn leikatut reunat maalarinteippiliuskoilla taittamalla reunat kipsilevyn etu- ja takapuolelle (katso alla oleva kuva). Tämä estää kipsilevyn kipsiä irtoamasta kaiuttimen tärinästä. Älä anna maalarinteipin reunan työntyä yli ¼" aukon ulkopuolelle katon pinnalla. Kaiuttimen kehys piilottaa ¼" sisällä aukosta olevan maalarinteipin.
Jos katossa on eristystä, poista eristys aukosta ja noin 1 jalan säteeltä sen ympäriltä. Tämä varmistaa riittävän ilmatilavuuden M-8C/M-6C:n toiminnalle. Kiinnitä kaikki irtonainen eristys, joka saattaa pudota kaiuttimen päälle.
Jos kattoa ei ole eristetty, on suositeltavaa, että ontelo täytetään noin 2 jalan lasikuitueristeellä aukon ympäriltä, alkaen noin 1 jalan säteeltä aukon ympäriltä. Eristys vaimentaa kaiutinta ja eristää tärinää.
Laitteen johto
Kattoon asennettavat kaiuttimet tulee liittää vahvistimeen UL-luokitellulla CL2/CL3-kaiutinkaapelilla – tätä vaaditaan rakennusmääräyksissä useimmille kuluttajille. Vältä kaiutinkaapelin asentamista samansuuntaisesti kotitalouden AC-johdotuksen kanssa mahdollisen hurinan välttämiseksi. Kaiutinkaapelin on kuitenkin sallittua ylittää AC-johdotus suorassa kulmassa.
On suositeltavaa, että ammattilainen tai lisensoitu sähköasentaja suorittaa kaiutinkaapelin asennuksen, jos et ole mukava tehtävän kanssa.
Kaiutinkaapelin paksuus voi vaikuttaa M-8C/M-6C:n suorituskykyyn. Valitse aina CL2/CL3-luokiteltu seinään asennettava kaiutinkaapeli, jonka paksuus on sopiva, jotta vältät liiallisen kaiutinkaapelin vastuksen. Alimitoitetun kaiutinkaapelin käyttö voi johtaa äänenvoimakkuuden, yksityiskohtien ja dynaamisen alueen menetykseen. Valitse M-8C/M-6C:lle kaiutinkaapeli seuraavien vähimmäissuositusten perusteella:
50' tai vähemmän - 16 Gauge 2 Conductor CL2/CL3
50' - 80' - 14 Gauge 2 Conductor CL2/CL3
80'-120' - 12 Gauge 2 Conductor CL2/CL3
120'-200' - 10 Gauge 2 Conductor CL2/CL3
Vahvistimen kaiutinlähtöliittimet on tyypillisesti värikoodattu mustalla negatiiviselle (-) ja punaisella positiiviselle (+). Samoin M-8C/M-6C:ssä on kaiutinkaapeliliittimet, joissa on musta ja punainen värikoodaus. Kun liität kaiutinkaapelia, varmista, että vahvistimen positiivinen liitin on kytketty M8C/M-6C:n positiiviseen liittimeen. Ja samoin vahvistimen negatiivinen liitin tulee kytkeä M-8C/M-6C:n negatiiviseen liittimeen. Kaiutinkaapeleissa käytetään tyypillisesti vähintään yhtä useista mahdollisista menetelmistä oikean napaisuuden ylläpitämiseksi, mukaan lukien värikoodattu eristys tai johdinlangat tai tekstin ja symbolien painaminen kaapelin eristyksen toiselle puolelle.
Säleikön irrottaminen
M-8C/M-6C:ssä on 4 kiinnityskielekettä takana, jotka pyörivät. Kun katsot kaiuttimen takaosaa, pyöritä kielekkeitä kokonaan vastapäivään siten, että ne työntyvät ulos kaiuttimen kehyksestä. Liu'uta jokaista kielekettä kohti kaiuttimen etuosaa ja kun kielekkeen ruuvi koskettaa säleikköä, työnnä varovasti, jotta säleikkö irtoaa kaiuttimesta.
Säleikkö pysyy paikallaan kosketuspaineen avulla. Ole varovainen irrottaessasi ja asentaessasi säleikköä, jotta se ei vääristy liiallisen voiman vuoksi.
Laitteen asennus
Kun katsot M-8C/M-6C:n takaosaa, pyöritä kielekkeitä kokonaan myötäpäivään siten, että ne ovat kaiuttimen kehyksen sisällä (katso alla oleva kuva). Jos kieleke ei pysy pyöritettynä, kiristä sen ruuvia, kunnes se pysyy pyöritettynä – älä kiristä liikaa.
Aseta kaiutin katon aukkoon. Löysää yksi kerrallaan jokaista neljää ruuvia, kunnes kielekkeet voivat pyöriä vapaasti. Kiristä seuraavaksi jokaista ruuvia myötäpäivään, kunnes kielekkeet painavat tiukasti sisäpintaa vasten. Kaiutin tarvitsee vain olla oikein kohdistettu ja pidetty tukevasti katossa – älä kiristä liikaa, jotta kielekkeet eivät katkea tai kipsilevy vahingoitu.
Kehyksen ja säleikön maalaaminen
Mukana toimitettua mallia voidaan käyttää maalaussuojana, kun se on leikattu. Leikkaa varovasti sisäviivaa pitkin ja aseta maalaussuoja kaiuttimen kehyksen sisään säleikön ollessa irrotettuna. Kehys voidaan nyt maalata vastaamaan katon pintaa. Käytä muovin päälle maalaamiseen sopivaa pohjamaalia.
Vain säleikön etuosa tulee maalata, sivujen maalaaminen vaikeuttaa säleikön asentamista kaiuttimen kehykseen. Varo tukkimasta säleikön reikiä, koska se voi vaikuttaa kaiuttimen suorituskykyyn rajoittamalla ilmavirtausta.
Diskantin suuntaus
Kaiuttimen suorituskyky on optimaalinen, kun se on suunnattu kuuntelijaa kohti. Koska kattoon asennettavien kaiuttimien asentaminen kulmassa on epäkäytännöllistä, riittää, että suuntaat vain diskantin, koska se toistaa suuntauksen kannalta herkimmät äänen taajuudet. Tästä syystä M-8C/M-6C on rakennettu diskantilla, joka voidaan suunnata kohti kuuntelualuetta.
Suuntaa diskantti painamalla varovasti sen pyöreää ulkoreunaa. Vältä koskettamasta kupukalvoa. On hyödyllistä kuunnella tuttua musiikkikappaletta, jossa on vahva keskeinen kuva, kuten laulu, samalla kun suuntaat diskanttia. Kun diskantit on suunnattu oikein, keskikuvan tulee olla yhtenäinen ja vakaa kuuntelupaikan suhteen.
Säleikön asennus
Kaiuttimen säleikkö pysyy paikallaan kiinnitysurassa kitkan avulla. Aloita painamalla kaiuttimen säleikkö uraan yhdestä kohdasta ja jatka sitten kaiuttimen ympäri painamalla enemmän säleikön reunaa paikalleen, kunnes säleikkö on täysin paikallaan.
Useimmissa asennuksissa säleikön ja kiinnitysuran välinen luonnollinen kitka riittää pitämään säleikön tukevasti paikallaan. Jos tarvitaan lisää kitkaa, käytä kaiuttimen mukana toimitettuja mustia kumimateriaalin paloja. Kääri kumimateriaali suojapaperistaan ja paina se kaiuttimen kiinnitysuran sisään. Aseta kumimateriaali tasaisesti kaiuttimen ympärille. Viimeistele painamalla säleikkö sisään yllä kuvatulla tavalla.
Laitteen irrotus
M-8C/M-6C voidaan helposti irrottaa, jos se joskus on tarpeen. Irrota säleikkö pienellä koukkutyökalulla, jota on saatavana rauta- ja autotarvikeliikkeistä. Löysää neljää ruuvia, kunnes kielekkeet irtoavat katosta ja painuvat takaisin kaiuttimen kehykseen. Vedä M-8C/M-6C ulos katosta ja irrota kaiutinkaapeli. Kaiutin voidaan nyt helposti vaihtaa tai huoltaa.
Tekniset tiedot
M-8C:n tekniset tiedot
Bassokaiutin: 8" Mica-täytteinen polypropeenikartio butyylikumireunuksella
Diskantti: 1" Kääntyvä silkkikupu, ferrofluidijäähdytteinen
Jakosuodin: 6dB/oktaavi
Taajuusvaste: 40Hz-20kHz
Impedanssi: 8 Ohmia
Herkkyys: 90dB 1W/1M
Tehonkesto: 100 wattia (kukin)
Ulkomitat: 10,7" halkaisija
Aukon mitat: 9,4" halkaisija
Asennussyvyys: 3,5"
M-6C:n tekniset tiedot
Bassokaiutin: 6,5" Mica-täytteinen polypropeenikartio butyylikumireunuksella
Diskantti: 1" Kääntyvä silkkikupu, ferrofluidijäähdytteinen
Jakosuodin: 6dB/oktaavi Zobel-verkolla
Taajuusvaste: 50Hz-20kHz
Impedanssi: 8 Ohmia
Herkkyys: 87dB 1W/1M
Tehonkesto: 80 wattia (kukin)
Ulkomitat: 9,0" halkaisija
Aukon mitat: 7,6" halkaisija
Asennussyvyys: 3,0"
