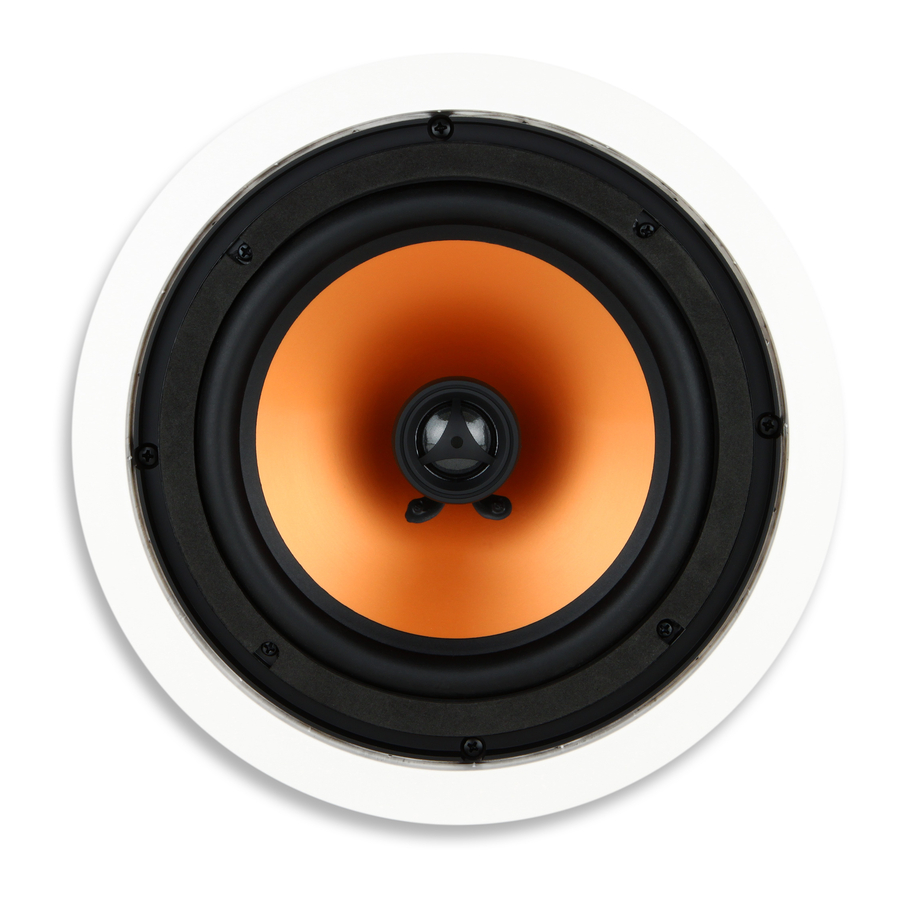

Micca M-8C/M-6C - Manual de altavoces de techo de 8” y 6,5” de 2 vías

Herramientas de instalación

Una instalación adecuada garantiza un rendimiento óptimo del M-8C/M-6C. Se necesitarán las siguientes herramientas de instalación:

1. Serrucho para paneles de yeso
2. Destornillador, de estrella
3. Cinta de enmascarar: de 1,8 a 2,0 pulgadas
4. Lápiz
5. Nivel de burbuja o láser
6. Cinta métrica
7. Detector de montantes

Ubicación de montaje

Al elegir dónde montar los altavoces M-8C/M6C, asegúrese de que no haya cables eléctricos, conductos, tuberías, tuberías de gas o cualquier otro servicio que atraviese la ubicación. El M8C/M-6C se puede montar en cualquier orientación para proporcionar una cobertura adecuada en la posición del oyente. Si bien se monta con mayor frecuencia en el techo, también se puede montar en las paredes. Tenga en cuenta lo siguiente al decidir dónde montar el M-8C/M-6C:

Separación: la distancia entre un par de M8C/M-6C debe ser más corta que la distancia desde los altavoces hasta el oyente.

Altura: la posición del altavoz frontal debe montarse en la pared con el centro del M-8C/M-Home Audio Products (Productos de audio doméstico)

6C al nivel del oído del oyente cuando está sentado. La posición del altavoz central debe estar en la pared, encima o debajo del televisor/pantalla, lo que esté más cerca del nivel del oído sentado. Las ubicaciones de sonido envolvente pueden estar en la pared justo por encima del nivel del oído sentado, o detrás y a los lados del área de escucha para el montaje en el techo.

Orientación del tweeter: el tweeter debe estar orientado hacia el oyente para todas las ubicaciones de montaje.

Preparación del montaje

El M-8C/M-6C requiere un tamaño de corte como se indica en la sección de especificaciones. Se requiere ¾" adicional en todas las direcciones detrás del techo para la fijación. La construcción moderna de viviendas normalmente utiliza montantes o vigas de pared espaciados en centros de 16", lo que proporciona aproximadamente 14 ⅜" entre los montantes.

Utilice un detector de montantes para localizar montantes o vigas en el techo, incluidos los refuerzos horizontales que puedan interferir con la ubicación de montaje.

Utilice la plantilla suministrada y un lápiz para marcar la posición donde se realizará el corte. Si va a montar en una pared vertical, utilice un nivel de burbuja o láser para asegurarse de que la plantilla esté recta. Corte un pequeño orificio cuadrado en la ubicación marcada para verificar que no haya obstrucciones detrás del techo.

Con un serrucho para paneles de yeso, realice el corte de montaje de acuerdo con el contorno de la plantilla. Asegúrese de cortar el panel de yeso en un ángulo de 90 grados. Recorte cualquier pieza de panel de yeso irregular o suelta. Cubra los bordes cortados del panel de yeso con tiras de cinta de enmascarar, doblando los bordes en las partes delantera y trasera del panel de yeso (consulte la figura a continuación). Esto evitará que el yeso del panel de yeso se desprenda debido a la vibración del altavoz. No permita que el borde de la cinta de enmascarar sobresalga más de ¼" más allá del corte en la superficie exterior del techo. La cinta de enmascarar dentro de ¼" del corte quedará oculta por el marco del altavoz.

Si el techo contiene aislamiento, retire el aislamiento en el corte y aproximadamente 1 pie a su alrededor. Esto asegura un volumen de aire adecuado para que funcione el M-8C/M-6C. Asegure cualquier aislamiento suelto que pueda caer sobre el altavoz.

Si el techo no está aislado, se recomienda rellenar la cavidad con aproximadamente 2 pies de aislamiento de fibra de vidrio alrededor del corte, comenzando aproximadamente a 1 pie alrededor del corte. El aislamiento proporcionará amortiguación al altavoz y aislará las vibraciones.

Cable del dispositivo

Los altavoces de techo deben conectarse al amplificador con un cable de altavoz CL2/CL3 con clasificación UL; esto es requerido por el código de construcción para la mayoría de los consumidores. Evite instalar el cable del altavoz en paralelo con el cableado de CA doméstico para evitar posibles zumbidos. Sin embargo, está bien que el cable del altavoz cruce el cableado de CA en ángulo recto.

Se recomienda que un profesional o un electricista autorizado realice la instalación del cable del altavoz si no se siente cómodo con la tarea.

El calibre o el grosor del cable del altavoz puede afectar el rendimiento del M-8C/M-6C. Elija siempre un cable de altavoz de pared con clasificación CL2/CL3 del calibre adecuado para evitar una resistencia excesiva del cable del altavoz. El uso de un cable de altavoz de tamaño insuficiente puede provocar la pérdida de volumen, detalles y rango dinámico. Seleccione el cable del altavoz para el M-8C/M-6C según las siguientes recomendaciones mínimas:
50' o menos - Cable CL2/CL3 de 2 conductores de calibre 16
50' - 80' - Cable CL2/CL3 de 2 conductores de calibre 14
80'-120' - Cable CL2/CL3 de 2 conductores de calibre 12
120'-200' - Cable CL2/CL3 de 2 conductores de calibre 10

Los terminales de salida de los altavoces del amplificador suelen estar codificados por colores con negro para negativo (-) y rojo para positivo (+). Del mismo modo, el M-8C/M-6C tiene terminales de cable de altavoz con una codificación de colores negro y rojo. Al conectar el cable del altavoz, asegúrese de que el terminal positivo del amplificador esté conectado al terminal positivo del M8C/M-6C. Y de manera similar, el terminal negativo del amplificador debe conectarse al terminal negativo del M-8C/M-6C. Los cables de los altavoces suelen utilizar al menos uno de varios métodos posibles para ayudar a mantener la polaridad correcta, incluido el aislamiento o los hilos conductores codificados por colores, o la impresión de texto y símbolos a lo largo de un lado del aislamiento del cable.

Extracción de la rejilla

El M-8C/M-6C tiene 4 pestañas de montaje en la parte posterior que giran. Mientras mira la parte posterior del altavoz, gire las pestañas completamente en sentido antihorario para que sobresalgan del marco del altavoz. Deslice cada pestaña hacia la parte delantera del altavoz y, cuando el tornillo de la pestaña entre en contacto con la rejilla, empuje suavemente para que la rejilla se separe del altavoz.

La rejilla se mantiene en su lugar mediante la presión de contacto. Tenga cuidado al quitar y volver a instalar la rejilla para no distorsionarla debido a una fuerza excesiva.

Montaje del dispositivo

Mientras mira la parte posterior del M-8C/M-6C, gire las pestañas completamente en el sentido de las agujas del reloj para que queden dentro del marco del altavoz (consulte la figura a continuación). Si una pestaña no permanece girada, apriete su tornillo hasta que permanezca girada; no apriete demasiado.

Coloque el altavoz en el orificio del techo. De uno en uno, afloje cada uno de los cuatro tornillos hasta que las pestañas puedan girar libremente. Luego, apriete cada tornillo en el sentido de las agujas del reloj hasta que las pestañas presionen firmemente contra la superficie interior. El altavoz solo debe estar correctamente alineado y sujeto de forma segura al techo; no apriete demasiado para romper las pestañas o dañar el panel de yeso.

Pintura del marco y la rejilla

La plantilla suministrada se puede utilizar como protector de pintura cuando se recorta. Recorte con cuidado a lo largo de la línea interior y coloque el protector de pintura dentro del marco del altavoz con la rejilla quitada. Ahora se puede pintar el marco para que coincida con la superficie del techo. Utilice una imprimación adecuada para pintar sobre plástico.

Solo se debe pintar la parte delantera de la rejilla, la pintura en los lados dificultará la instalación de la rejilla en el marco del altavoz. Tenga cuidado de no obstruir ninguna de las perforaciones de la rejilla, ya que podría afectar el rendimiento del altavoz al restringir el flujo de aire.

Orientación del tweeter

El rendimiento del altavoz es óptimo cuando se apunta al oyente. Debido a que no es práctico instalar altavoces en el techo en ángulo, es suficiente apuntar solo el tweeter, ya que reproduce las frecuencias de audio más sensibles a la dirección. Por esta razón, el M-8C/M-6C está construido con un tweeter que se puede orientar hacia el área de escucha.

Para orientar el tweeter, presione suavemente su borde exterior circular. Evite tocar el diafragma de la cúpula. Ayuda escuchar una pieza de música familiar con una imagen central fuerte, como las voces, mientras se orienta el tweeter. Cuando los tweeters están correctamente orientados, la imagen central debe ser coherente y estable desde la posición de escucha.

Instalación de la rejilla

La rejilla del altavoz se mantiene en su lugar en la ranura de montaje por fricción. Comience presionando la rejilla del altavoz en la ranura en un punto, y luego recorra el altavoz presionando más el borde de la rejilla en su lugar hasta que la rejilla esté completamente asentada.

En la mayoría de las instalaciones, la fricción natural entre la rejilla y la ranura de montaje es suficiente para sujetar la rejilla de forma segura. Si se necesita fricción adicional, utilice los segmentos de material gomoso negro que se suministran con el altavoz. Desenvuelva el material gomoso de su papel protector y presiónelo en la ranura de montaje del altavoz. Coloque el material gomoso uniformemente alrededor del altavoz. Termine presionando la rejilla como se describe anteriormente.

Extracción del dispositivo

El M-8C/M-6C se puede quitar fácilmente si alguna vez fuera necesario. Retire la rejilla con una pequeña herramienta de gancho disponible en ferreterías y tiendas de repuestos para automóviles. Afloje los cuatro tornillos hasta que las pestañas se suelten del techo y se replieguen en el marco del altavoz. Saque el M-8C/M-6C del techo y desconecte el cable del altavoz. Ahora el altavoz se puede reemplazar o reparar fácilmente.

Especificaciones

Especificaciones del M-8C
Woofer: Cono de polipropileno relleno de mica de 8" con borde de goma de butilo
Tweeter: Cúpula de seda pivotante de 1", refrigerada por ferrofluido
Crossover: 6dB/Octava
Respuesta de frecuencia: 40Hz-20kHz
Impedancia: 8 Ohmios
Sensibilidad: 90dB 1W/1M
Manejo de potencia: 100 vatios (cada uno)
Dimensión exterior: 10,7" de diámetro
Dimensión de corte: 9,4" de diámetro
Profundidad de montaje: 3,5"

Especificaciones del M-6C
Woofer: Cono de polipropileno relleno de mica de 6,5" con borde de goma de butilo
Tweeter: Cúpula de seda pivotante de 1", refrigerada por ferrofluido
Crossover: 6dB/Octava con red Zobel
Respuesta de frecuencia: 50Hz-20kHz
Impedancia: 8 Ohmios
Sensibilidad: 87dB 1W/1M
Manejo de potencia: 80 vatios (cada uno)
Dimensión exterior: 9,0" de diámetro
Dimensión de corte: 7,6" de diámetro
Profundidad de montaje: 3,0"
