Outils d'installation

Une installation correcte garantit une performance optimale des M-8C/M-6C. Les outils d'installation suivants seront nécessaires :

1. Scie à cloison sèche
2. Tournevis cruciforme
3. Ruban de masquage – 1,8 à 2,0 pouces
4. Crayon
5. Niveau à bulle ou laser
6. Mètre ruban
7. Détecteur de montants

Emplacement de montage

Lors du choix de l'emplacement de montage des enceintes M-8C/M6C, assurez-vous qu'il n'y a pas de fils électriques, de conduits, de plomberie, de conduites de gaz ou d'autres services passant par cet endroit. Le M8C/M-6C peut être monté dans n'importe quelle orientation afin d'assurer une couverture adéquate à la position de l'auditeur. Bien qu'il soit le plus souvent monté au plafond, il peut également être monté dans les murs. Gardez ce qui suit à l'esprit lors de la décision de l'emplacement de montage des M-8C/M-6C :

Séparation – La distance entre une paire de M8C/M-6C doit être plus courte que la distance entre les enceintes et l'auditeur.

Hauteur – La position de l'enceinte avant doit être montée dans le mur avec le centre du M-8C/M-Produits audio pour la maison

6C au niveau de l'oreille de l'auditeur lorsqu'il est assis. La position de l'enceinte centrale doit être dans le mur au-dessus ou en dessous du téléviseur/écran, selon ce qui est le plus proche du niveau de l'oreille en position assise. Les emplacements surround peuvent être dans le mur juste au-dessus du niveau de l'oreille en position assise, ou derrière et sur le côté de la zone d'écoute pour un montage au plafond.

Orientation du tweeter – Le tweeter doit être orienté vers l'auditeur pour tous les emplacements de montage.

Préparation du montage

Le M-8C/M-6C nécessite une taille de découpe telle qu'indiquée dans la section des spécifications. Un espace supplémentaire de ¾" est requis dans toutes les directions derrière le plafond pour la fixation. La construction résidentielle moderne utilise généralement des montants ou des solives espacés de 16" d'axe en axe, offrant environ 14 ⅜" entre les montants.

Utilisez un détecteur de montants pour localiser les montants ou les solives dans le plafond, y compris les renforts horizontaux qui pourraient interférer avec l'emplacement de montage.

Utilisez le gabarit fourni et un crayon pour marquer la position où la découpe sera effectuée. Si vous montez sur un mur vertical, utilisez un niveau à bulle ou laser pour vous assurer que le gabarit est droit. Coupez un petit trou carré à l'emplacement marqué pour vérifier qu'il n'y a pas d'obstructions derrière le plafond.

À l'aide d'une scie à cloison sèche, réalisez la découpe de montage conformément au contour du gabarit. Assurez-vous de couper la cloison sèche à un angle de 90 degrés. Coupez toutes les pièces de cloison sèche déchiquetées ou lâches. Couvrez les bords coupés de la cloison sèche avec des bandes de ruban de masquage, en repliant les bords sur les côtés avant et arrière de la cloison sèche (Voir figure ci-dessous). Cela empêchera le gypse de la cloison sèche de se détacher en raison des vibrations de l'enceinte. Ne laissez pas le bord du ruban de masquage dépasser de plus de ¼" au-delà de la découpe sur la surface extérieure du plafond. Le ruban de masquage à moins de ¼" de la découpe sera caché par le cadre de l'enceinte.

Si le plafond contient de l'isolation, retirez l'isolation au niveau de la découpe et sur environ 1 pied autour. Cela assure un volume d'air adéquat pour le fonctionnement des M-8C/M-6C. Fixez toute isolation lâche qui pourrait tomber sur l'enceinte.

Si le plafond n'est pas isolé, il est recommandé de remplir la cavité avec environ 2 pieds d'isolation en fibre de verre autour de la découpe, en commençant à environ 1 pied autour de la découpe. L'isolation amortira l'enceinte et isolera les vibrations.

Câblage de l'appareil

Les enceintes encastrables au plafond doivent être connectées à l'amplificateur avec un câble d'enceinte certifié UL CL2/CL3 – ceci est exigé par le code du bâtiment pour la plupart des consommateurs. Évitez d'installer le câble d'enceinte parallèlement au câblage CA domestique pour éviter un bourdonnement potentiel. Il est cependant acceptable que le câble d'enceinte croise le câblage CA à angle droit.

Il est recommandé qu'un professionnel ou un électricien agréé effectue l'installation du câble d'enceinte si vous n'êtes pas à l'aise avec cette tâche.

Le calibre ou l'épaisseur du câble d'enceinte peut affecter les performances des M-8C/M-6C. Choisissez toujours un câble d'enceinte mural certifié CL2/CL3 du calibre approprié pour éviter une résistance excessive du câble. L'utilisation d'un câble d'enceinte sous-dimensionné peut entraîner une perte de volume, de détails et de plage dynamique. Veuillez sélectionner le câble d'enceinte pour les M-8C/M-6C en fonction des recommandations minimales suivantes :
50 pieds ou moins - Calibre 16, 2 conducteurs CL2/CL3
50 pieds - 80 pieds - Calibre 14, 2 conducteurs CL2/CL3
80 pieds - 120 pieds - Calibre 12, 2 conducteurs CL2/CL3
120 pieds - 200 pieds - Calibre 10, 2 conducteurs CL2/CL3

Les bornes de sortie d'enceinte de l'amplificateur sont généralement codées par couleur, le noir pour le négatif (-) et le rouge pour le positif (+). De même, les M-8C/M-6C ont des bornes de câble d'enceinte avec un codage couleur noir et rouge. Lors de la connexion du câble d'enceinte, assurez-vous que la borne positive de l'amplificateur est connectée à la borne positive du M8C/M-6C. Et de même, la borne négative de l'amplificateur doit être connectée à la borne négative du M-8C/M-6C. Les câbles d'enceinte utilisent généralement au moins une des plusieurs méthodes possibles pour aider à maintenir la polarité correcte, y compris une isolation ou des brins de conducteur codés par couleur, ou l'impression de texte et de symboles le long d'un côté de l'isolation du câble.

Retrait de la grille

Le M-8C/M-6C dispose de 4 languettes de montage rotatives à l'arrière. En regardant l'arrière de l'enceinte, faites pivoter les languettes complètement dans le sens inverse des aiguilles d'une montre de manière à ce qu'elles dépassent du cadre de l'enceinte. Faites glisser chaque languette vers l'avant de l'enceinte et lorsque la vis de la languette entre en contact avec la grille, poussez doucement pour que la grille se détache de l'enceinte.

La grille est maintenue en place par la pression de contact. Faites attention lors du retrait et de la réinstallation de la grille pour ne pas la déformer en raison d'une force excessive.

Montage de l'appareil

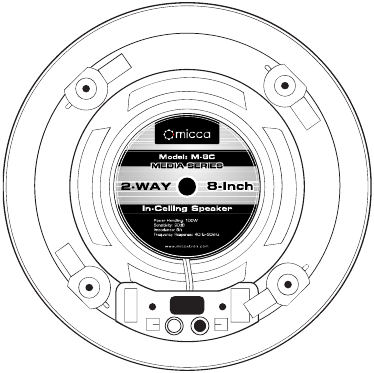

En regardant l'arrière des M-8C/M-6C, faites pivoter les languettes complètement dans le sens des aiguilles d'une montre de manière à ce qu'elles soient à l'intérieur du cadre de l'enceinte (Voir figure ci-dessous). Si une languette ne reste pas pivotée, serrez sa vis jusqu'à ce qu'elle le reste – ne serrez pas trop.

Placez l'enceinte dans la découpe du plafond. Une par une, desserrez chacune des quatre vis jusqu'à ce que les languettes puissent tourner librement. Ensuite, serrez chaque vis dans le sens des aiguilles d'une montre jusqu'à ce que les languettes pressent fermement contre la surface intérieure. L'enceinte doit seulement être correctement alignée et solidement maintenue au plafond – ne serrez pas trop pour ne pas casser les languettes ou endommager la cloison sèche.

Peinture du cadre et de la grille

Le gabarit fourni peut être utilisé comme protection de peinture une fois découpé. Coupez soigneusement le long de la ligne intérieure et placez la protection de peinture à l'intérieur du cadre de l'enceinte, la grille étant retirée. Le cadre peut maintenant être peint pour correspondre à la surface du plafond. Utilisez un apprêt approprié pour peindre sur du plastique.

Seule la face avant de la grille doit être peinte, la peinture sur les côtés rendra la grille difficile à installer sur le cadre de l'enceinte. Veillez à ne pas obstruer les perforations de la grille, car cela pourrait affecter les performances de l'enceinte en restreignant le flux d'air.

Orientation du tweeter

Les performances de l'enceinte sont optimales lorsqu'elle est orientée vers l'auditeur. Comme il est peu pratique d'installer des enceintes de plafond en biais, il suffit d'orienter uniquement le tweeter car il reproduit les fréquences audio les plus sensibles à la direction. Pour cette raison, le M-8C/M-6C est construit avec un tweeter qui peut être orienté vers la zone d'écoute.

Pour orienter le tweeter, appuyez doucement sur son bord extérieur circulaire. Évitez de toucher le diaphragme du dôme. Il est utile d'écouter un morceau de musique familier avec une image centrale forte, comme des voix, tout en orientant le tweeter. Lorsque les tweeters sont correctement orientés, l'image centrale doit être cohérente et stable depuis la position d'écoute.

Installation de la grille

La grille de l'enceinte est maintenue en place dans la rainure de montage par frottement. Commencez par appuyer la grille de l'enceinte dans la rainure à un endroit, puis faites le tour de l'enceinte en appuyant davantage sur le bord de la grille jusqu'à ce que la grille soit entièrement en place.

Dans la plupart des installations, le frottement naturel entre la grille et la rainure de montage est suffisant pour maintenir la grille en toute sécurité. Si un frottement supplémentaire est nécessaire, utilisez les segments de matériau gommeux noir fournis avec l'enceinte. Déballez le matériau gommeux de son papier protecteur et pressez-le dans la rainure de montage de l'enceinte. Positionnez le matériau gommeux uniformément autour de l'enceinte. Terminez en pressant la grille comme décrit ci-dessus.

Retrait de l'appareil

Le M-8C/M-6C peut être facilement retiré si cela s'avère nécessaire. Retirez la grille à l'aide d'un petit outil à crochet disponible dans les quincailleries et les magasins de pièces automobiles. Desserrez les quatre vis jusqu'à ce que les languettes se libèrent du plafond et se rétractent dans le cadre de l'enceinte. Tirez le M-8C/M-6C hors du plafond et déconnectez le câble d'enceinte. L'enceinte peut maintenant être facilement remplacée ou entretenue.

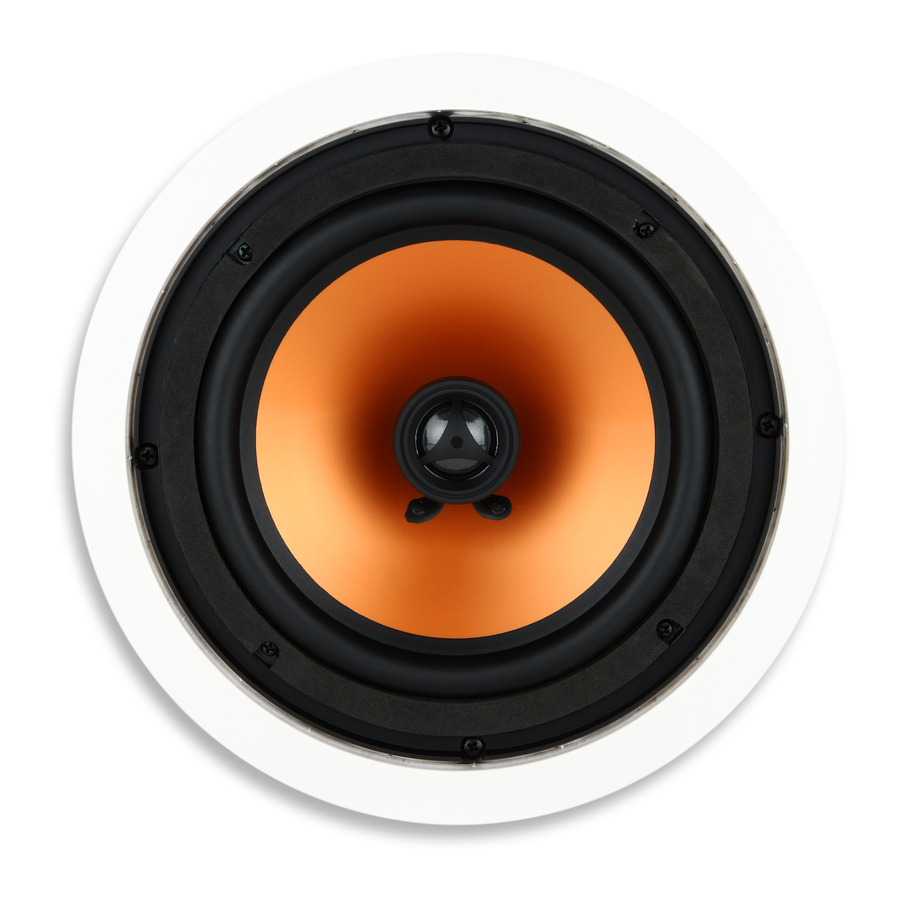

Spécifications

Spécifications du M-8C
Haut-parleur de graves : Cône en polypropylène chargé de mica de 8" avec suspension en caoutchouc butyle
Tweeter : Dôme en soie pivotant de 1", refroidi au ferrofluide
Filtre : 6dB/Octave
Réponse en fréquence : 40Hz-20kHz
Impédance : 8 Ohms
Sensibilité : 90dB 1W/1M
Puissance admissible : 100 Watts (Chacun)
Dimension extérieure : 10,7" de diamètre
Dimension de découpe : 9,4" de diamètre
Profondeur de montage : 3,5"

Spécifications du M-6C
Haut-parleur de graves : Cône en polypropylène chargé de mica de 6,5" avec suspension en caoutchouc butyle
Tweeter : Dôme en soie pivotant de 1", refroidi au ferrofluide
Filtre : 6dB/Octave avec réseau de Zobel
Réponse en fréquence : 50Hz-20kHz
Impédance : 8 Ohms
Sensibilité : 87dB 1W/1M
Puissance admissible : 80 Watts (Chacun)
Dimension extérieure : 9,0" de diamètre
Dimension de découpe : 7,6" de diamètre
Profondeur de montage : 3,0"
