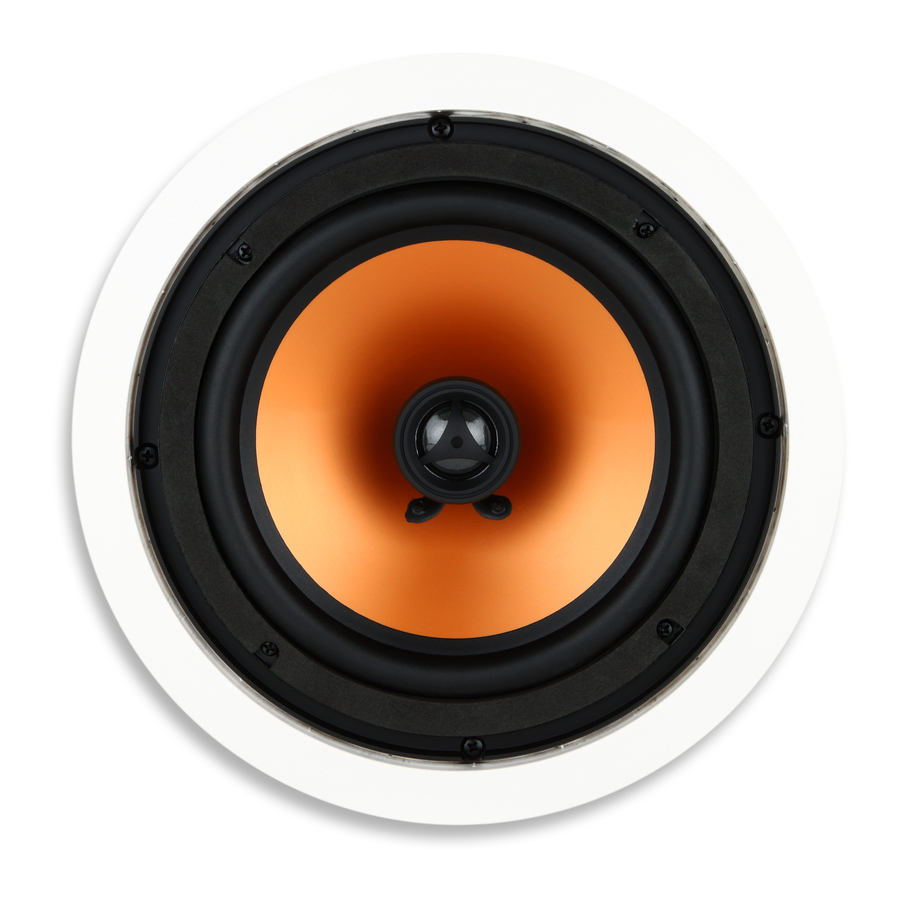

Micca M-8C/M-6C - 8” және 6.5” 2 жолақты төбелік динамиктердің нұсқаулығы
Орнату құралдары
Дұрыс орнату M-8C/M-6C құрылғысының оңтайлы жұмысын қамтамасыз етеді. Келесі орнату құралдары қажет болады:
- Гипсокартон арасы
- Бұрағыш, Phillips басы
- Маскировкалық таспа – 1.8-ден 2.0 дюймге дейін
- Қарындаш
- Көпіршікті немесе лазерлік деңгей
- Рулетка
- Тірек іздеуіш
Орнату орны
M-8C/M6C динамиктерін қайда орнату керектігін таңдағанда, сол жерде электр сымдары, құбырлар, сантехника, газ құбырлары немесе басқа қызметтердің болмауына көз жеткізіңіз. M8C/M-6C тыңдаушының позициясында дұрыс қамтуды қамтамасыз ету үшін кез келген бағытта орнатылуы мүмкін. Ол көбінесе төбеге орнатылғанымен, қабырғаларға да орнатылуы мүмкін. M-8C/M-6C құрылғысын қайда орнату керектігін шешкенде келесілерді есте сақтаңыз:
Ажырату – M8C/M-6C жұбы арасындағы қашықтық динамиктерден тыңдаушыға дейінгі қашықтықтан қысқа болуы керек.
Биіктік – Алдыңғы динамик позициясы M-8C/M-Үй аудио өнімдерінің ортасы отырған кезде тыңдаушының құлақ деңгейінде қабырғаға орнатылуы керек
6C. Орталық динамик позициясы теледидардың/дисплейдің үстінде немесе астында қабырғаға орнатылуы керек, қайсысы отырған құлақ деңгейіне жақын болса. Қоршаған ортаның орналасуы қабырғаға отырған құлақ деңгейінен сәл жоғары немесе төбеге арналған тыңдау аймағының артында және жанында болуы мүмкін.
Твиттерді бағыттау – Твиттер барлық орнату орындары үшін тыңдаушыға бағытталуы керек.
Орнатуға дайындық
M-8C/M-6C техникалық сипаттамалар бөлімінде көрсетілгендей кесу өлшемін қажет етеді. Бекіту үшін төбенің артында барлық бағыттарда қосымша ¾" қажет. Қазіргі заманғы үй құрылысында әдетте қабырға тіректері немесе 16 дюймдік орталықтарда орналасқан арқалықтар қолданылады, олардың арасында шамамен 14 ⅜" қамтамасыз етіледі.
Төбедегі тіректерді немесе арқалықтарды, соның ішінде орнату орнына кедергі келтіруі мүмкін көлденең тіректерді табу үшін тірек іздеуішін пайдаланыңыз.
Кесінді жасалатын жерді белгілеу үшін берілген шаблоны мен қарындашты пайдаланыңыз. Егер тік қабырғаға орнатсаңыз, шаблонның түзу екеніне көз жеткізу үшін көпіршікті немесе лазерлік деңгейді пайдаланыңыз. Төбенің артында ешқандай кедергілер жоқ екеніне көз жеткізу үшін белгіленген жерде шағын төртбұрышты тесік кесіңіз.
Гипсокартон арасын пайдаланып, шаблон контурына сәйкес орнату кесіндісін жасаңыз. Гипсокартонды 90 градус бұрышпен кесіп өтіңіз. Кез келген тісті немесе бос гипсокартон бөліктерін кесіңіз. Гипсокартонның кесілген жиектерін маскировкалық таспа жолақтарымен жабыңыз, жиектерін гипсокартонның алдыңғы және артқы жағына бүктеңіз (Төмендегі суретті қараңыз). Бұл гипсокартондағы гипстің динамик дірілінен босап кетуіне жол бермейді. Маскировкалық таспаның шеті сыртқы төбе бетіндегі кесіндінің сыртынан ¼" артық шығуына жол бермеңіз. Кесіндінің ¼" ішіндегі маскировкалық таспа динамик жақтауымен жасырылады.
Егер төбеде оқшаулау болса, кесіндідегі және оның айналасындағы шамамен 1 футтағы оқшаулауды алып тастаңыз. Бұл M-8C/M-6C жұмыс істеуі үшін жеткілікті ауа көлемін қамтамасыз етеді. Динамикке түсуі мүмкін кез келген бос оқшаулауды бекітіңіз.
Егер төбе оқшауланбаған болса, кесіндінің айналасында шамамен 1 футтан бастап, кесіндінің айналасында шамамен 2 фут шыны талшықты оқшаулаумен қуысты толтыру ұсынылады. Оқшаулау динамиктің демпферін қамтамасыз етеді және дірілдерді оқшаулайды.
Құрылғы сымы
Төбелік динамиктер күшейткішке UL рейтингі бар CL2/CL3 динамик сымымен қосылуы керек – бұл көптеген тұтынушылар үшін құрылыс кодексімен талап етіледі. Ықтимал ызылданбау үшін динамик сымын тұрмыстық айнымалы ток сымына параллель орнатудан аулақ болыңыз. Динамик сымының айнымалы ток сымын тік бұрышпен қиып өтуі жақсы.
Егер сізге тапсырма ыңғайсыз болса, динамик сымын орнатуды кәсіби немесе лицензиясы бар электрик орындауы ұсынылады.
Динамик сымының өлшемі немесе қалыңдығы M-8C/M-6C өнімділігіне әсер етуі мүмкін. Динамик сымының шамадан тыс кедергісін болдырмау үшін әрқашан сәйкес өлшемдегі CL2/CL3 рейтингі бар қабырғалық динамик сымын таңдаңыз. Өлшемі кіші динамик сымын пайдалану дыбыс деңгейінің, егжей-тегжейліліктің және динамикалық диапазоның жоғалуына әкелуі мүмкін. M-8C/M-6C үшін динамик сымын келесі ең аз ұсыныстар негізінде таңдаңыз:
50' немесе одан аз - 16 калибрлі 2 өткізгіш CL2/CL3
50' - 80' - 14 калибрлі 2 өткізгіш CL2/CL3
80'-120' - 12 калибрлі 2 өткізгіш CL2/CL3
120'-200' - 10 калибрлі 2 өткізгіш CL2/CL3
Күшейткіш динамигінің шығыс терминалдары әдетте теріс (-) үшін қара және оң (+) үшін қызыл түспен кодталған. Сол сияқты, M-8C/M-6C құрылғысында қара және қызыл түспен кодталған динамик сым терминалдары бар. Динамик сымын қосқанда, күшейткіштегі оң терминалдың M8C/M-6C құрылғысындағы оң терминалға қосылғанына көз жеткізіңіз. Сол сияқты, күшейткіштегі теріс терминал M-8C/M-6C құрылғысындағы теріс терминалға қосылуы керек. Динамик сымдары әдетте дұрыс полярлықты сақтауға көмектесу үшін кем дегенде бірнеше ықтимал әдістерді пайдаланады, соның ішінде түспен кодталған оқшаулау немесе өткізгіш жолақтары немесе сым оқшаулауының бір жағында мәтін мен белгілерді басып шығару.
Торды алу
M-8C/M-6C құрылғысының артында айналатын 4 бекіту қойындысы бар. Динамиктің артын қарап тұрып, қойындыларды динамик жақтауынан алыстап тұруы үшін толығымен сағат тіліне қарсы бұраңыз. Әрбір қойындыны динамиктің алдыңғы жағына қарай жылжытыңыз және қойынды бұрандасы тормен жанасқан кезде, тор динамиктен алыстап кетуі үшін ақырын итеріңіз.
Тор жанасу қысымымен ұсталады. Шамадан тыс күш салу салдарынан оны бұрмаламау үшін торды алып тастағанда және қайта орнатқанда абай болыңыз.
Құрылғыны орнату
M-8C/M-6C құрылғысының артын қарап тұрып, қойындыларды динамик жақтауының ішінде болуы үшін толығымен сағат тілімен бұраңыз (Төмендегі суретті қараңыз). Егер қойынды айналып тұрмаса, оның бұрандасын айналып тұрғанша қатайтыңыз – шамадан тыс қатайтпаңыз.
Динамикті төбелік кесіндіге орналастырыңыз. Бір уақытта төрт бұранданың әрқайсысын қойындылар еркін бұрылғанша босатыңыз. Содан кейін қойындылар ішкі бетке мықтап басылғанша әр бұранданы сағат тілімен қатайтыңыз. Динамик тек дұрыс тураланып, төбеге мықтап бекітілуі керек – қойындыларды сындыру немесе гипсокартонды зақымдау үшін шамадан тыс қатайтпаңыз.
Жақтау мен торды бояу
Берілген шаблоны кесілген кезде бояу қалқаны ретінде пайдаланылуы мүмкін. Ішкі сызық бойымен мұқият кесіп, тор алынып тасталған динамик жақтауының ішіне бояу қалқанын орналастырыңыз. Енді жақтауды төбе бетіне сәйкес келетіндей етіп бояуға болады. Пластиктің үстінен бояу үшін сәйкес келетін праймерді пайдаланыңыз.
Тордың тек алдыңғы жағын бояу керек, бүйірлеріндегі бояу торды динамик жақтауына орнатуды қиындатады. Ауа ағынын шектеу арқылы динамик өнімділігіне әсер етуі мүмкін тор тесіктерін бітеп тастамауға тырысыңыз.
Твиттерді бағыттау
Динамик өнімділігі тыңдаушыға бағытталған кезде оңтайлы болады. Төбелік динамиктерді бұрышпен орнату мүмкін емес болғандықтан, бағыттылыққа сезімтал аудио жиіліктерін шығаратын твиттерді ғана бағыттау жеткілікті. Осы себепті M-8C/M-6C тыңдау аймағына бағытталуы мүмкін твиттермен салынған.
Твиттерді бағыттау үшін оның дөңгелек сыртқы шетін ақырын басыңыз. Күмбездік диафрагмаға тигізбеуге тырысыңыз. Твиттерді бағыттау кезінде вокал сияқты күшті орталық бейнесі бар таныс музыканы тыңдауға көмектеседі. Твиттерлер дұрыс бағытталған кезде, орталық бейне тыңдау позициясынан үйлесімді және тұрақты болуы керек.
Торды орнату
Динамик торы үйкеліс арқылы бекіту науасында ұсталады. Динамик торын бір жердегі науаға басудан бастаңыз, содан кейін тор толығымен орнына отырғанша тордың шетін басып динамиктің айналасына өтіңіз.
Көптеген орнатуларда тор мен бекіту науасы арасындағы табиғи үйкеліс торды мықтап ұстауға жеткілікті. Қосымша үйкеліс қажет болса, динамикпен бірге жеткізілетін қара сағызды материалдың сегменттерін пайдаланыңыз. Сағызды материалды қорғаныс қағазынан шығарып, динамиктегі бекіту науасына басыңыз. Сағызды материалды динамиктің айналасына біркелкі орналастырыңыз. Жоғарыда сипатталғандай торды басу арқылы аяқтаңыз.
Құрылғыны алу
Қажет болған жағдайда M-8C/M-6C құрылғысын оңай алуға болады. Аппараттық және автобөлшектер дүкендерінде бар шағын ілмек құралын пайдаланып, торды алыңыз. Төрт бұранданы қойындылар төбеден босатылып, динамик жақтауына қайта кіргенше босатыңыз. M-8C/M-6C құрылғысын төбеден шығарып, динамик сымын ажыратыңыз. Енді динамикті оңай ауыстыруға немесе қызмет көрсетуге болады.
Техникалық сипаттамалар
M-8C техникалық сипаттамалары
Вуфер: 8" слюдамен толтырылған полипропилен конусы бутилкаучук қоршауымен
Твиттер: 1" айналмалы жібек күмбез, феррофлюидпен салқындатылған
Кроссовер: 6дБ/Октава
Жиілік диапазоны: 40Гц-20кГц
Кедергі: 8 Ом
Сезімталдық: 90дБ 1Вт/1М
Қуаттылық: 100 Ватт (Әрқайсысы)
Сыртқы өлшем: 10.7" Диаметр
Кесу өлшемі: 9.4" Диаметр
Орнату тереңдігі: 3.5"
M-6C техникалық сипаттамалары
Вуфер: 6.5" слюдамен толтырылған полипропилен конусы бутилкаучук қоршауымен
Твиттер: 1" айналмалы жібек күмбез, феррофлюидпен салқындатылған
Кроссовер: Zobel желісі бар 6дБ/Октава
Жиілік диапазоны: 50Гц-20кГц
Кедергі: 8 Ом
Сезімталдық: 87дБ 1Вт/1М
Қуаттылық: 80 Ватт (Әрқайсысы)
Сыртқы өлшем: 9.0" Диаметр
Кесу өлшемі: 7.6" Диаметр
Орнату тереңдігі: 3.0"
Нұсқаулықты жүктеп алу
Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.
