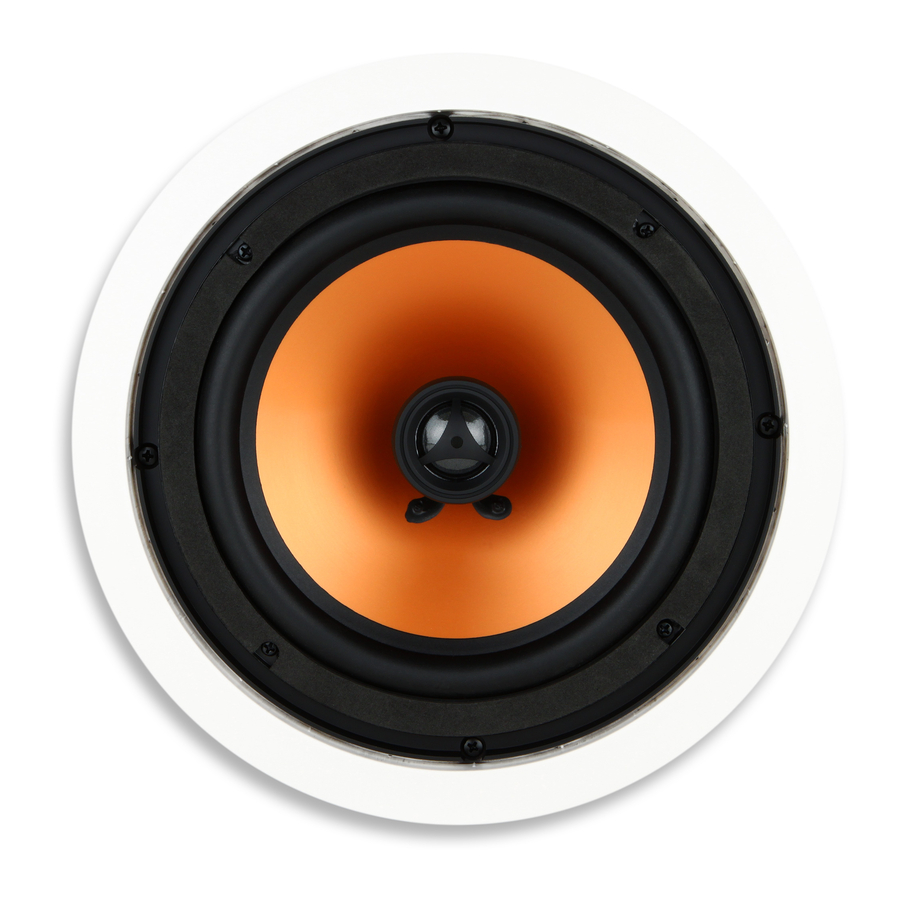

Micca M-8C/M-6C - 8” ve 6.5” 2 Yollu Tavana Gömme Hoparlörler Kullanım Kılavuzu
Kurulum Araçları
Doğru bir kurulum, M-8C/M-6C'den optimum performans sağlar. Aşağıdaki kurulum araçlarına ihtiyaç duyulacaktır:
- Alçıpan testeresi
- Tornavida, Yıldız başlı
- Maskeleme bandı – 1.8 ila 2.0 inç
- Kurşun kalem
- Su terazisi veya lazer terazi
- Şerit metre
- Duvar saplaması bulucu
Montaj Yeri
M-8C/M6C hoparlörler için montaj yeri seçerken, konumda elektrik kabloları, kanallar, tesisat, gaz boruları veya başka herhangi bir servis bulunmadığından emin olun. M8C/M-6C, dinleyicinin konumunda uygun kapsama sağlamak için herhangi bir yönde monte edilebilir. Çoğu zaman tavana monte edilse de, duvarlara da monte edilebilir. M-8C/M-6C'yi nereye monte edeceğinize karar verirken aşağıdakileri aklınızda bulundurun:
Ayrım – Bir çift M8C/M-6C arasındaki mesafe, hoparlörlerden dinleyiciye olan mesafeden daha kısa olmalıdır.
Yükseklik – Ön hoparlör konumu, M-8C/M-Ev Ses Ürünleri merkezinde, otururken dinleyicinin kulak seviyesinde olacak şekilde duvara monte edilmelidir.
6C. Merkez hoparlör konumu, TV/Ekranın üzerinde veya altında, hangisi otururken kulak seviyesine daha yakınsa, duvara monte edilmelidir. Surround konumları, otururken kulak seviyesinin hemen üzerinde veya tavana montaj için dinleme alanının arkasında ve yanında duvara monte edilebilir.
Tweeter Yönlendirme – Tweeter, tüm montaj yerleri için dinleyiciye doğru yönlendirilmelidir.
Montaj Hazırlığı
M-8C/M-6C, teknik özellikler bölümünde listelenen bir kesme boyutu gerektirir. Sabitleme için tavanın arkasında her yönde ek bir ¾" gereklidir. Modern ev inşaatı tipik olarak 16" merkezlerde aralıklı duvar saplamaları veya kirişler kullanır ve saplamalar arasında yaklaşık 14 ⅜" sağlar.
Montaj yerini engelleyebilecek yatay destekler de dahil olmak üzere tavandaki saplamaları veya kirişleri bulmak için bir saplama bulucu kullanın.
Sağlanan şablonu ve bir kurşun kalemi kullanarak, kesimin yapılacağı konumu işaretleyin. Dikey bir duvara monte ediyorsanız, şablonun düz olduğundan emin olmak için bir su terazisi veya lazer terazi kullanın. Tavanın arkasında herhangi bir engel olup olmadığını iki kez kontrol etmek için işaretli konumda küçük bir kare delik açın.
Bir alçıpan testeresi kullanarak, montaj kesimini şablon ana hattına göre yapın. Alçıpanı 90 derecelik bir açıyla kestiğinizden emin olun. Pürüzlü veya gevşek alçıpan parçalarını kesin. Alçıpanın kesilmiş kenarlarını maskeleme bandı şeritleriyle kaplayın, kenarları alçıpanın hem ön hem de arka tarafına katlayın (Aşağıdaki şekle bakın). Bu, alçıpandaki alçının hoparlör titreşiminden gevşemesini önleyecektir. Maskeleme bandının kenarının dış tavan yüzeyindeki kesikten ¼"'den fazla çıkmasına izin vermeyin. Kesikten ¼" içinde bulunan maskeleme bandı hoparlör çerçevesi tarafından gizlenecektir.
Tavan yalıtım içeriyorsa, kesimde ve çevresinde yaklaşık 1 fitlik alanda yalıtımı çıkarın. Bu, M-8C/M-6C'nin çalışması için yeterli hava hacmi sağlar. Hoparlöre düşebilecek gevşek yalıtımı sabitleyin.
Tavan yalıtımlı değilse, kesimin etrafında yaklaşık 1 fitten başlayarak, kesimin etrafına yaklaşık 2 fit cam elyafı yalıtım doldurulması önerilir. Yalıtım, hoparlöre sönümleme sağlayacak ve titreşimleri izole edecektir.
Cihaz Kablosu
Tavana gömme hoparlörler, amplifikatöre UL dereceli CL2/CL3 hoparlör kablosuyla bağlanmalıdır – bu, çoğu tüketici için bina kodu tarafından gereklidir. Potansiyel uğultuyu önlemek için hoparlör kablosunu ev AC kablolarıyla paralel olarak takmaktan kaçının. Hoparlör kablosunun AC kablolarını dik açıyla geçmesi sorun değildir.
Bu görevi yapmaktan rahatsızsanız, hoparlör kablosu kurulumunu bir profesyonel veya lisanslı elektrikçinin yapması önerilir.
Hoparlör kablosunun ölçüsü veya kalınlığı, M-8C/M-6C'nin performansını etkileyebilir. Aşırı hoparlör kablosu direncini önlemek için her zaman uygun ölçüde CL2/CL3 dereceli bir duvar içi hoparlör kablosu seçin. Küçük boyutlu hoparlör kablosu kullanmak, ses seviyesi, ayrıntı ve dinamik aralık kaybına neden olabilir. Lütfen M-8C/M-6C için aşağıdaki minimum önerilere göre hoparlör kablosu seçin:
50' veya daha az - 16 Gauge 2 İletken CL2/CL3
50' - 80' - 14 Gauge 2 İletken CL2/CL3
80'-120' - 12 Gauge 2 İletken CL2/CL3
120'-200' - 10 Gauge 2 İletken CL2/CL3
Amplifikatör hoparlör çıkış terminalleri tipik olarak negatif (-) için siyah ve pozitif (+) için kırmızı ile renk kodludur. Benzer şekilde, M-8C/M-6C'de siyah ve kırmızı renk kodlu hoparlör kablosu terminalleri bulunur. Hoparlör kablosunu bağlarken, amplifikatördeki pozitif terminalin M8C/M-6C'deki pozitif terminale bağlandığından emin olun. Benzer şekilde, amplifikatördeki negatif terminal, M-8C/M-6C'deki negatif terminale bağlanmalıdır. Hoparlör kabloları tipik olarak doğru polariteyi korumaya yardımcı olmak için renk kodlu yalıtım veya iletken teller veya tel yalıtımının bir tarafına metin ve sembollerin yazdırılması dahil olmak üzere çeşitli olası yöntemlerden en az birini kullanır.
Izgaranın Çıkarılması
M-8C/M-6C'nin arkasında dönen 4 montaj tırnağı vardır. Hoparlörün arkasına bakarken, tırnakları hoparlör çerçevesinden uzağa doğru çıkacak şekilde tamamen saat yönünün tersine çevirin. Her tırnağı hoparlörün önüne doğru kaydırın ve tırnak vidası ızgarayla temas ettiğinde, ızgaranın hoparlörden uzaklaşması için hafifçe itin.
Izgara, temas basıncı ile yerinde tutulur. Aşırı güç nedeniyle bozulmaması için ızgarayı çıkarırken ve yeniden takarken dikkatli olun.
Cihazın Monte Edilmesi
M-8C/M-6C'nin arkasına bakarken, tırnakları hoparlör çerçevesinin içinde olacak şekilde tamamen saat yönünde çevirin (Aşağıdaki şekle bakın). Bir tırnak dönük kalmazsa, dönük kalana kadar vidasını sıkın – aşırı sıkmayın.
Hoparlörü tavan kesimine yerleştirin. Birer birer, dört vidayı da tırnaklar serbestçe dönene kadar gevşetin. Ardından, tırnaklar iç yüzeye sıkıca bastırana kadar her vidayı saat yönünde sıkın. Hoparlörün yalnızca düzgün şekilde hizalanması ve tavana güvenli bir şekilde tutturulması gerekir – tırnakları kırmak veya alçıpanı hasar vermek için aşırı sıkmayın.
Çerçevenin ve Izgaranın Boyanması
Sağlanan şablon, kesildiğinde bir boya kalkanı olarak kullanılabilir. İç çizgi boyunca dikkatlice kesin ve ızgara çıkarılmış halde boya kalkanını hoparlör çerçevesinin içine yerleştirin. Çerçeve artık tavan yüzeyine uyacak şekilde boyanabilir. Plastik üzerine boyama için uygun bir astar kullanın.
Yalnızca ızgaranın önü boyanmalıdır, yanlardaki boya ızgaranın hoparlör çerçevesine takılmasını zorlaştıracaktır. Hava akışını kısıtlayarak hoparlör performansını etkileyebileceğinden, ızgara deliklerinden herhangi birini tıkamamaya dikkat edin.
Tweeter Yönlendirme
Hoparlör performansı, dinleyiciye yönlendirildiğinde optimumdur. Tavan içi hoparlörleri bir açıyla takmak pratik olmadığından, en yönlü hassas ses frekanslarını yeniden ürettiği için yalnızca tweeter'ı yönlendirmek yeterlidir. Bu nedenle, M-8C/M-6C, dinleme alanına doğru yönlendirilebilen bir tweeter ile üretilmiştir.
Tweeter'ı yönlendirmek için dairesel dış kenarına hafifçe bastırın. Kubbe diyaframına dokunmaktan kaçının. Tweeter'ı yönlendirirken vokaller gibi güçlü merkezi görüntüye sahip tanıdık bir müzik parçasını dinlemek yardımcı olur. Tweeter'lar düzgün şekilde yönlendirildiğinde, merkezi görüntü dinleme konumundan tutarlı ve kararlı olmalıdır.
Izgaranın Takılması
Hoparlör ızgarası, montaj oluğunda sürtünme ile yerinde tutulur. Hoparlör ızgarasını bir noktada oluğa bastırarak başlayın ve ardından ızgara tamamen yerine oturana kadar ızgaranın kenarının daha fazlasını yerine bastırarak hoparlörün etrafında dolaşın.
Çoğu kurulumda, ızgara ve montaj oluğu arasındaki doğal sürtünme, ızgarayı güvenli bir şekilde tutmak için yeterlidir. Ek sürtünmeye ihtiyaç duyulursa, hoparlörle birlikte verilen siyah sakızlı malzeme parçalarını kullanın. Sakızlı malzemeyi koruyucu kağıdından çıkarın ve hoparlör üzerindeki montaj oluğuna bastırın. Sakızlı malzemeyi hoparlörün etrafına eşit şekilde yerleştirin. Yukarıda açıklandığı gibi ızgarayı bastırarak bitirin.
Cihazın Çıkarılması
Gerekli olması durumunda M-8C/M-6C kolayca çıkarılabilir. Hırdavat ve otomobil parçaları mağazalarından temin edilebilen küçük bir kanca aleti kullanarak ızgarayı çıkarın. Dört vidayı da tırnaklar tavandan serbest kalana ve hoparlör çerçevesinin içine geri çekilene kadar gevşetin. M-8C/M-6C'yi tavandan çekin ve hoparlör kablosunu ayırın. Hoparlör artık kolayca değiştirilebilir veya servise gönderilebilir.
Teknik Özellikler
M-8C Teknik Özellikleri
Woofer: Bütil Kauçuk Çevre ile 8" Mika Dolgulu Polipropilen Koni
Tweeter: 1" Döner İpek Kubbe, Ferrofluid Soğutmalı
Crossover: 6dB/Oktav
Frekans Tepkisi: 40Hz-20kHz
Empedans: 8 Ohm
Hassasiyet: 90dB 1W/1M
Güç İşleme: 100 Watt (Her Biri)
Dış Boyut: 10.7" Çap
Kesme Boyutu: 9.4" Çap
Montaj Derinliği: 3.5"
M-6C Teknik Özellikleri
Woofer: Bütil Kauçuk Çevre ile 6.5" Mika Dolgulu Polipropilen Koni
Tweeter: Zobel Ağı ile 1" Döner İpek Kubbe, Ferrofluid Soğutmalı
Crossover: 6dB/Oktav
Frekans Tepkisi: 50Hz-20kHz
Empedans: 8 Ohm
Hassasiyet: 87dB 1W/1M
Güç İşleme: 80 Watt (Her Biri)
Dış Boyut: 9.0" Çap
Kesme Boyutu: 7.6" Çap
Montaj Derinliği: 3.0"
