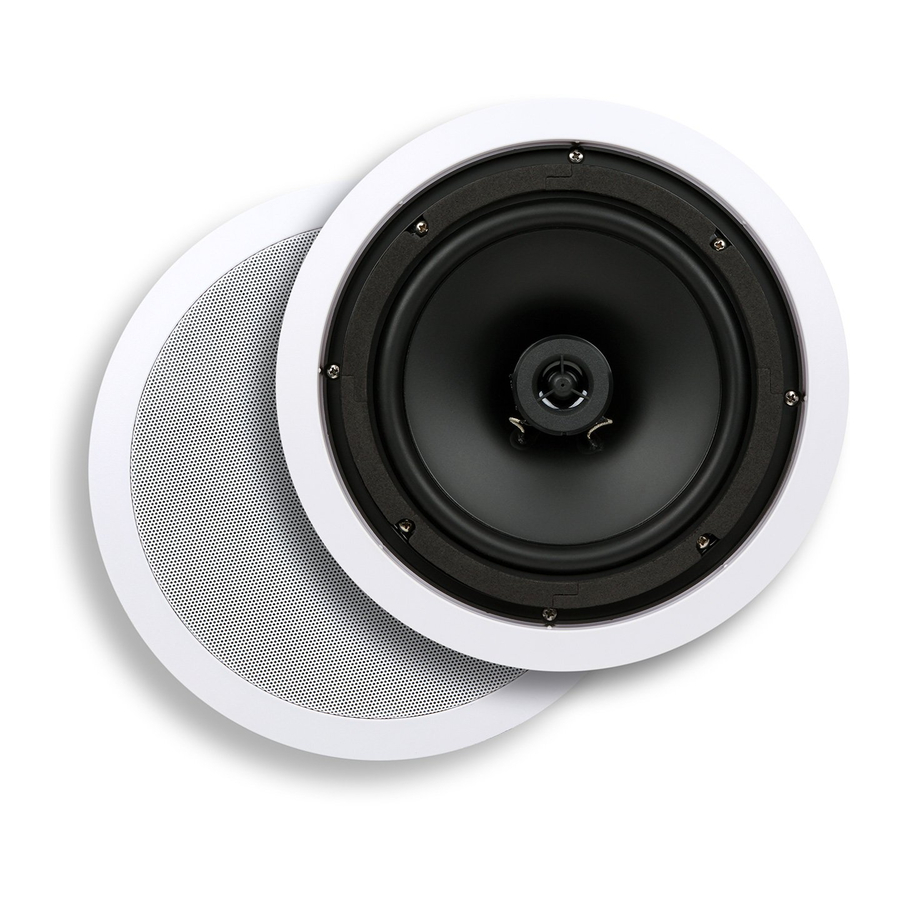

Micca C-8C/C-6C - 8” ve 6.5” 2 Yollu Tavana Gömme Hoparlörler Kullanım Kılavuzu

İçerikler

1 Kurulum Araçları
2 Montaj Konumu
3 Montaj Hazırlığı
4 Hoparlör Kablosu
5 Izgarayı Çıkarma
6 Hoparlörü Monte Etme
7 Çerçeveyi ve Izgarayı Boyama
8 Hoparlörün Sökülmesi
9 C-8C Teknik Özellikleri
10 C-6C Teknik Özellikleri
11 Kılavuzu indir
12 Diğer Dillerde

Kurulum Araçları

Doğru bir kurulum, C-8C/C-6C'den optimum performans sağlar. Aşağıdaki kurulum araçlarına ihtiyaç duyulacaktır:

Alçıpan testeresi
Tornavida, Yıldız uçlu
Maskeleme bandı – 1.8 ila 2.0 inç
Kurşun kalem
Su terazisi veya lazer terazisi
Mezura
Duvar tespit cihazı

Montaj Konumu

C-8C/C6C hoparlörleri nereye monte edeceğinizi seçerken, konumda elektrik kabloları, kanallar, su tesisatı, gaz boruları veya başka herhangi bir tesisatın bulunmadığından emin olun. C8C/C-6C, dinleyicinin konumunda uygun kapsama sağlamak için herhangi bir yönde monte edilebilir. Çoğu zaman tavana monte edilse de, duvarlara da monte edilebilir. C-8C/C-6C'yi nereye monte edeceğinize karar verirken aşağıdakileri aklınızda bulundurun:

Ayrım – Bir çift C8C/C-6C arasındaki mesafe, hoparlörlerden dinleyiciye olan mesafeden daha kısa olmalıdır.

Yükseklik – Ön hoparlör konumu, C-8C/C-6C'nin merkezi otururken dinleyicinin kulak seviyesinde olacak şekilde duvara monte edilmelidir. Orta hoparlör konumu, TV/Ekranın üstünde veya altında, hangisi oturulan kulak seviyesine daha yakınsa duvara monte edilmelidir. Surround konumları, oturulan kulak seviyesinin hemen üzerinde veya dinleme alanının arkasında ve yanında tavana monte edilebilir.

Montaj Hazırlığı

C-8C/C-6C, teknik özellikler bölümünde listelenen bir kesme boyutu gerektirir. Bağlantı için tavanın arkasında her yönde ek olarak ¾" gereklidir. Modern ev inşaatı tipik olarak 16" merkezlerde aralıklı duvar dikmeleri veya kirişler kullanır ve dikmeler arasında yaklaşık 14 ⅜" sağlar.

Montaj konumunu engelleyebilecek yatay destekler de dahil olmak üzere, tavandaki dikmeleri veya kirişleri bulmak için bir duvar tespit cihazı kullanın.

Sağlanan şablonu ve bir kurşun kalemi kullanarak, kesimin yapılacağı konumu işaretleyin. Dikey bir duvara monte ediyorsanız, şablonun düz olduğundan emin olmak için bir su terazisi veya lazer terazisi kullanın. Tavanın arkasında herhangi bir engel olup olmadığını iki kez kontrol etmek için işaretli konumda küçük bir kare delik açın.

Bir alçıpan testeresi kullanarak, montaj kesimini şablonun ana hattına göre yapın. Alçıpanı 90 derecelik bir açıyla kestiğinizden emin olun. Pürüzlü veya gevşek alçıpan parçalarını kesin. Alçıpanın kesilmiş kenarlarını maskeleme bandı şeritleriyle kapatın ve kenarları alçıpanın hem ön hem de arka tarafına katlayın (Bkz. Şekil 1). Bu, alçıpandaki alçının hoparlör titreşiminden gevşemesini önleyecektir. Maskeleme bandının kenarının tavan yüzeyinin dışındaki kesikten ¼"'den fazla çıkmasına izin vermeyin. Kesimin ¼" içindeki maskeleme bandı hoparlör çerçevesi tarafından gizlenecektir.

Tavan yalıtım içeriyorsa, kesikteki ve çevresindeki yaklaşık 1 fitlik yalıtımı çıkarın. Bu, C-8C/C-6C'nin çalışması için yeterli hava hacmi sağlar. Hoparlöre düşebilecek gevşek yalıtımı sabitleyin.

Tavan yalıtımlı değilse, kesiğin etrafında yaklaşık 1 fitten başlayarak, boşluğun kesiğin etrafında yaklaşık 2 fit cam elyafı yalıtımı ile doldurulması önerilir. Yalıtım, hoparlöre sönümleme sağlayacak ve titreşimleri izole edecektir.

Hoparlör Kablosu

Tavana gömme hoparlörler, UL onaylı CL2/CL3 hoparlör kablosuyla amplifikatöre bağlanmalıdır – bu, çoğu tüketici için bina yönetmeliği tarafından gereklidir. Potansiyel uğultuyu önlemek için hoparlör kablosunu ev AC kablolarına paralel olarak takmaktan kaçının. Ancak, hoparlör kablosunun AC kablolarını dik açıyla geçmesi sorun değildir.

Bu görevi yapmaktan rahatsızsanız, hoparlör kablosu kurulumunu bir profesyonel veya lisanslı elektrikçinin yapması önerilir.

Hoparlör kablosunun ölçüsü veya kalınlığı, C-8C/C-6C'nin performansını etkileyebilir. Aşırı hoparlör kablosu direncini önlemek için her zaman uygun ölçüde CL2/CL3 dereceli bir duvara gömme hoparlör kablosu seçin. Küçük boyutlu hoparlör kablosu kullanmak, ses seviyesi, ayrıntı ve dinamik aralık kaybına neden olabilir. Lütfen C-8C/C-6C için aşağıdaki minimum önerilere göre hoparlör kablosu seçin:

50' veya daha az - 16 Gauge 2 İletken CL2/CL3
50' - 80' - 14 Gauge 2 İletken CL2/CL3
80'-120' - 12 Gauge 2 İletken CL2/CL3
120'-200' - 10 Gauge 2 İletken CL2/CL3

Amplifikatör hoparlör çıkış terminalleri tipik olarak negatif (-) için siyah ve pozitif (+) için kırmızı ile renk kodludur. Benzer şekilde, C-8C/C-6C'de siyah ve kırmızı renk kodlamasına sahip hoparlör kablosu terminalleri bulunur. Hoparlör kablosunu bağlarken, amplifikatördeki pozitif terminalin C8C/C-6C üzerindeki pozitif terminale bağlandığından emin olun. Benzer şekilde, amplifikatördeki negatif terminal, C-8C/C-6C üzerindeki negatif terminale bağlanmalıdır. Hoparlör kabloları tipik olarak doğru polariteyi korumaya yardımcı olmak için renk kodlu yalıtım veya iletken teller veya tel yalıtımının bir tarafına metin ve sembollerin yazdırılması dahil olmak üzere çeşitli olası yöntemlerden en az birini kullanır.

Izgarayı Çıkarma

C-8C/C-6C'nin arkasında dönen 4 montaj tırnağı vardır. Hoparlörün arkasına bakarken, tırnakları hoparlör çerçevesinden dışarı çıkacak şekilde tamamen saat yönünün tersine çevirin. Her tırnağı hoparlörün önüne doğru kaydırın ve tırnak vidası ızgarayla temas ettiğinde, ızgaranın hoparlörden ayrılması için hafifçe itin.

Izgara, temas basıncı ile yerinde tutulur. Aşırı kuvvet nedeniyle bozulmaması için ızgarayı çıkarırken ve yeniden takarken dikkatli olun.

Hoparlörü Monte Etme

C-8C/C-6C'nin arkasına bakarken, tırnakları hoparlör çerçevesinin içinde olacak şekilde tamamen saat yönünde çevirin (Bkz. Şekil 2). Bir tırnak dönük kalmazsa, dönük kalana kadar vidasını sıkın – aşırı sıkmayın.

Hoparlörü tavan kesiğine yerleştirin. Her seferinde bir tane olmak üzere, dört vidayı da tırnaklar serbestçe dönene kadar gevşetin. Ardından, tırnaklar iç yüzeye sıkıca bastırana kadar her vidayı saat yönünde sıkın. Hoparlörün yalnızca düzgün şekilde hizalanması ve tavana güvenli bir şekilde tutturulması gerekir – tırnakları kırmak veya alçıpanı hasar vermek için aşırı sıkmayın.

Çerçeveyi ve Izgarayı Boyama

Sağlanan şablon, kesildiğinde bir boya kalkanı olarak kullanılabilir. İç çizgi boyunca dikkatlice kesin ve ızgara çıkarılmış halde boya kalkanını hoparlör çerçevesinin içine yerleştirin. Çerçeve artık tavan yüzeyine uyacak şekilde boyanabilir. Plastik üzerine boyama için uygun bir astar kullanın.

Yalnızca ızgaranın önü boyanmalıdır, yanlardaki boya ızgaranın hoparlör çerçevesine takılmasını zorlaştıracaktır. Hava akışını kısıtlayarak hoparlör performansını etkileyebileceğinden, ızgara deliklerinden herhangi birini tıkamamaya dikkat edin.

Hoparlörün Sökülmesi

Gerekli olması durumunda C-8C/C-6C kolayca çıkarılabilir. Hırdavat ve otomobil parçaları mağazalarından temin edilebilen küçük bir kanca aleti kullanarak ızgarayı çıkarın. Tırnaklar tavandan serbest kalana ve hoparlör çerçevesinin içine geri dönene kadar dört vidayı da gevşetin. C-8C/C-6C'yi tavandan çekin ve hoparlör kablosunu ayırın. Hoparlör artık kolayca değiştirilebilir veya servise gönderilebilir.
