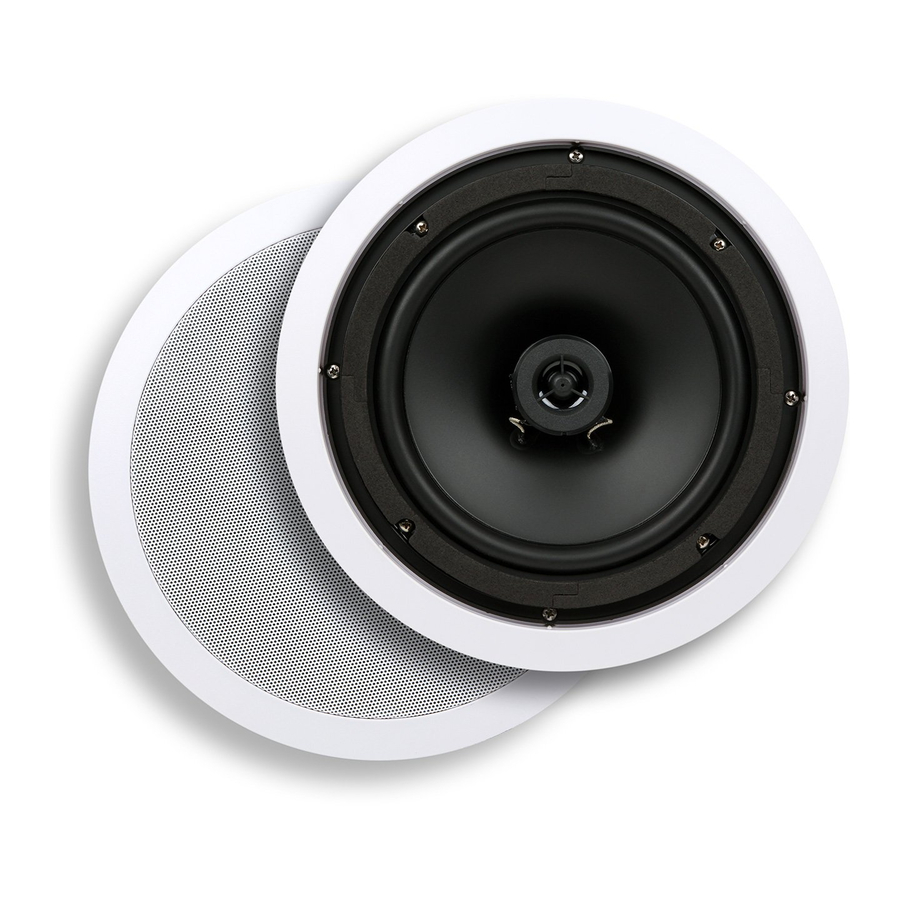

Micca C-8C/C-6C - Manual de Altavoces de Techo de 8” y 6.5” de 2 Vías
Herramientas de Instalación
Una instalación adecuada asegura un rendimiento óptimo de los C-8C/C-6C. Se necesitarán las siguientes herramientas de instalación:
- Sierra para paneles de yeso
- Destornillador, de estrella
- Cinta de enmascarar – de 1.8 a 2.0 pulgadas
- Lápiz
- Nivel de burbuja o láser
- Cinta métrica
- Detector de montantes
Ubicación de Montaje
Al elegir dónde montar los altavoces C-8C/C6C, asegúrese de que no haya cables eléctricos, conductos, tuberías, tuberías de gas o cualquier otro servicio que atraviese la ubicación. El C8C/C-6C se puede montar en cualquier orientación para proporcionar una cobertura adecuada en la posición del oyente. Si bien se monta con mayor frecuencia en el techo, también se puede montar en las paredes. Tenga en cuenta lo siguiente al decidir dónde montar el C-8C/C-6C:
Separación – La distancia entre un par de C8C/C-6C debe ser menor que la distancia desde los altavoces hasta el oyente.
Altura – La posición del altavoz frontal debe montarse en la pared con el centro del C-8C/C-6C al nivel del oído del oyente cuando esté sentado. La posición del altavoz central debe estar en la pared por encima o por debajo del televisor/pantalla, lo que esté más cerca del nivel del oído sentado. Las ubicaciones de sonido envolvente pueden estar en la pared justo por encima del nivel del oído sentado, o detrás y a los lados del área de escucha para el montaje en el techo.
Preparación del Montaje
El C-8C/C-6C requiere un tamaño de corte como se indica en la sección de especificaciones. Se requiere ¾" adicional en todas las direcciones detrás del techo para la fijación. La construcción moderna de viviendas normalmente utiliza montantes o vigas de pared espaciados en centros de 16", proporcionando aproximadamente 14 ⅜" entre los montantes.
Utilice un detector de montantes para localizar los montantes o vigas en el techo, incluyendo los soportes horizontales que puedan interferir con la ubicación de montaje.
Utilice la plantilla suministrada y un lápiz para marcar la posición donde se realizará el corte. Si va a montar en una pared vertical, utilice un nivel de burbuja o láser para asegurarse de que la plantilla esté recta. Corte un pequeño agujero cuadrado en la ubicación marcada para comprobar que no haya obstrucciones detrás del techo.
Utilizando una sierra para paneles de yeso, realice el corte de montaje de acuerdo con el contorno de la plantilla. Asegúrese de cortar a través del panel de yeso en un ángulo de 90 grados. Recorte cualquier pieza de panel de yeso irregular o suelta. Cubra los bordes cortados del panel de yeso con tiras de cinta de enmascarar, doblando los bordes tanto en la parte delantera como en la trasera del panel de yeso (Ver Figura 1). Esto evitará que el yeso del panel de yeso se desprenda debido a la vibración del altavoz. No permita que el borde de la cinta de enmascarar sobresalga más de ¼" más allá del corte en la superficie exterior del techo. La cinta de enmascarar dentro de ¼" del corte quedará oculta por el marco del altavoz.
Si el techo contiene aislamiento, retire el aislamiento en el corte y aproximadamente 1 pie alrededor de él. Esto asegura un volumen de aire adecuado para que el C-8C/C-6C funcione. Asegure cualquier aislamiento suelto que pueda caer sobre el altavoz.
Si el techo no está aislado, se recomienda rellenar la cavidad con aproximadamente 2 pies de aislamiento de fibra de vidrio alrededor del corte, comenzando a aproximadamente 1 pie alrededor del corte. El aislamiento proporcionará amortiguación al altavoz y aislará las vibraciones.
Cable del Altavoz
Los altavoces de techo deben conectarse al amplificador con cable de altavoz CL2/CL3 con clasificación UL – esto es requerido por el código de construcción para la mayoría de los consumidores. Evite instalar el cable del altavoz en paralelo con el cableado de CA de la casa para evitar posibles zumbidos. Sin embargo, está bien que el cable del altavoz cruce el cableado de CA en ángulo recto.
Se recomienda que un profesional o un electricista autorizado realice la instalación del cable del altavoz si no se siente cómodo con la tarea.
El calibre o grosor del cable del altavoz puede afectar el rendimiento del C-8C/C-6C. Elija siempre un cable de altavoz de pared con clasificación CL2/CL3 del calibre apropiado para evitar una resistencia excesiva del cable del altavoz. El uso de un cable de altavoz de tamaño insuficiente puede resultar en la pérdida de volumen, detalle y rango dinámico. Seleccione el cable del altavoz para el C-8C/C-6C basándose en las siguientes recomendaciones mínimas:
- 50' o menos - 16 Gauge 2 Conductor CL2/CL3
- 50' - 80' - 14 Gauge 2 Conductor CL2/CL3
- 80'-120' - 12 Gauge 2 Conductor CL2/CL3
- 120'-200' - 10 Gauge 2 Conductor CL2/CL3
Los terminales de salida del altavoz del amplificador suelen estar codificados por colores con negro para negativo (-) y rojo para positivo (+). Del mismo modo, el C-8C/C-6C tiene terminales de cable de altavoz con una codificación de color negro y rojo. Al conectar el cable del altavoz, asegúrese de que el terminal positivo del amplificador esté conectado al terminal positivo del C8C/C-6C. Y de manera similar, el terminal negativo del amplificador debe estar conectado al terminal negativo del C-8C/C-6C. Los cables de los altavoces suelen utilizar al menos uno de varios métodos posibles para ayudar a mantener la polaridad correcta, incluyendo el aislamiento o los hilos del conductor codificados por colores, o la impresión de texto y símbolos a lo largo de un lado del aislamiento del cable.
Retirar la Rejilla
El C-8C/C-6C tiene 4 pestañas de montaje en la parte posterior que giran. Mientras mira la parte posterior del altavoz, gire las pestañas completamente en sentido contrario a las agujas del reloj para que sobresalgan del marco del altavoz. Deslice cada pestaña hacia la parte delantera del altavoz y cuando el tornillo de la pestaña entre en contacto con la rejilla, empuje suavemente para que la rejilla se separe del altavoz.
La rejilla se mantiene en su lugar por la presión de contacto. Tenga cuidado al retirar y volver a instalar la rejilla para no distorsionarla debido a una fuerza excesiva.
Montaje del Altavoz
Mientras mira la parte posterior del C-8C/C-6C, gire las pestañas completamente en el sentido de las agujas del reloj para que queden dentro del marco del altavoz (Ver Figura 2). Si una pestaña no permanece girada, apriete su tornillo hasta que permanezca girada – no apriete demasiado.
Coloque el altavoz en el corte del techo. De uno en uno, afloje cada uno de los cuatro tornillos hasta que las pestañas puedan girar libremente. A continuación, apriete cada tornillo en el sentido de las agujas del reloj hasta que las pestañas presionen firmemente contra la superficie interior. El altavoz sólo necesita estar correctamente alineado y sujeto de forma segura al techo – no apriete demasiado para romper las pestañas o dañar el panel de yeso.
Pintar el Marco y la Rejilla
La plantilla suministrada puede utilizarse como protector de pintura cuando se recorta. Recorte cuidadosamente a lo largo de la línea interior y coloque el protector de pintura dentro del marco del altavoz con la rejilla retirada. El marco puede pintarse ahora para que coincida con la superficie del techo. Utilice una imprimación adecuada para pintar sobre plástico.
Sólo debe pintarse la parte delantera de la rejilla, la pintura en los lados dificultará la instalación de la rejilla en el marco del altavoz. Tenga cuidado de no obstruir ninguna de las perforaciones de la rejilla, ya que puede afectar al rendimiento del altavoz al restringir el flujo de aire.
Retirar el Altavoz
El C-8C/C-6C puede retirarse fácilmente si alguna vez fuera necesario. Retire la rejilla utilizando una pequeña herramienta de gancho disponible en ferreterías y tiendas de repuestos de automóviles. Afloje los cuatro tornillos hasta que las pestañas se suelten del techo y se replieguen en el marco del altavoz. Saque el C-8C/C-6C del techo y desconecte el cable del altavoz. El altavoz puede ser reemplazado o reparado fácilmente.
Especificaciones del C-8C
- Woofer: Cono de Polipropileno de 8" con Borde de Goma
- Tweeter: ½" PEI
- Crossover: 6dB/Octava
- Respuesta de Frecuencia: 45Hz-20kHz
- Impedancia: 8 Ohmios
- Sensibilidad: 88dB 1W/1M
- Manejo de Potencia: 90 Vatios (Cada uno)
- Dimensión Exterior: 10 ¾" de Diámetro
- Dimensión del Corte: 9 ½" de Diámetro
- Profundidad de Montaje: 3 ¼"
Especificaciones del C-6C
- Woofer: Cono de Polipropileno de 6.5" con Borde de Goma
- Tweeter: ½" PEI
- Crossover: 6dB/Octava
- Respuesta de Frecuencia: 55Hz-20kHz
- Impedancia: 8 Ohmios
- Sensibilidad: 87dB 1W/1M
- Manejo de Potencia: 75 Vatios (Cada uno)
- Dimensión Exterior: 9" de Diámetro
- Dimensión del Corte: 7 ¾ " de Diámetro
- Profundidad de Montaje: 3"
