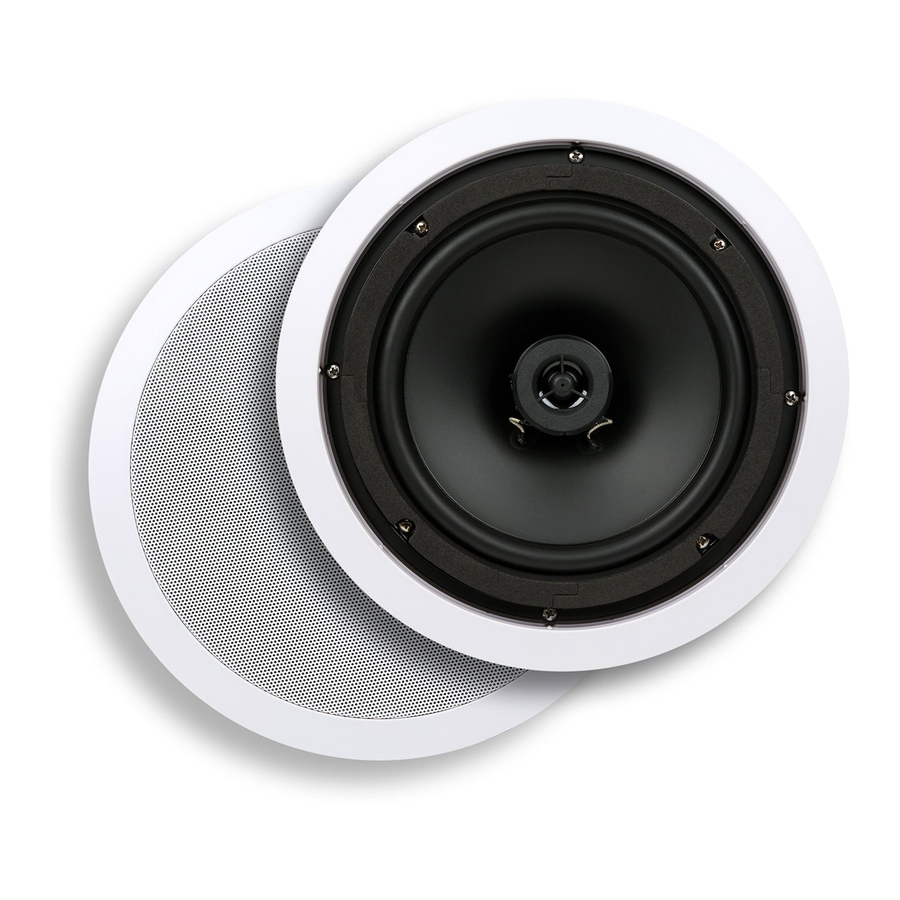

Micca C-8C/C-6C - Manual pentru difuzoarele de tavan bidirecționale de 8” și 6.5”
Instrumente de instalare
O instalare corectă asigură performanțe optime de la C-8C/C-6C. Vor fi necesare următoarele instrumente de instalare:
- Fierăstrău pentru gips-carton
- Șurubelniță, cap Phillips
- Bandă de mascare – 1,8 până la 2,0 inci
- Creion
- Nivelă cu bulă sau laser
- Ruletă
- Detector de stâlpi
Locația de montare
Când alegeți unde să montați difuzoarele C-8C/C6C, asigurați-vă că nu există fire electrice, conducte, instalații sanitare, conducte de gaz sau orice alte servicii care trec prin locație. C8C/C-6C poate fi montat în orice orientare pentru a oferi o acoperire adecvată la poziția ascultătorului. Deși este cel mai adesea montat în tavan, poate fi montat și în pereți. Rețineți următoarele atunci când decideți unde să montați C-8C/C-6C:
Separare – Distanța dintre o pereche de C8C/C-6C ar trebui să fie mai mică decât distanța de la difuzoare la ascultător.
Înălțime – Poziția difuzorului frontal ar trebui să fie montată în perete cu centrul C-8C/C-6C la nivelul urechii ascultătorului când este așezat. Poziția difuzorului central ar trebui să fie în perete deasupra sau sub televizor/afișaj, oricare este mai aproape de nivelul urechii așezate. Locațiile surround pot fi în perete chiar deasupra nivelului urechii așezate sau în spatele și în lateralul zonei de ascultare pentru montarea în tavan.
Pregătirea montării
C-8C/C-6C necesită o dimensiune de decupare așa cum este listată în secțiunea de specificații. Este necesar un ¾" suplimentar în toate direcțiile în spatele tavanului pentru fixare. Construcția modernă a locuințelor utilizează de obicei stâlpi sau grinzi de perete distanțate la centre de 16", oferind aproximativ 14 ⅜" între stâlpi.
Utilizați un detector de stâlpi pentru a localiza stâlpii sau grinzile din tavan, inclusiv suporturile orizontale care pot interfera cu locația de montare.
Utilizați șablonul furnizat și un creion pentru a marca poziția unde se va face decuparea. Dacă montați pe un perete vertical, utilizați o nivelă cu bulă sau laser pentru a vă asigura că șablonul este drept. Tăiați o mică gaură pătrată în locația marcată pentru a verifica dacă nu există obstrucții în spatele tavanului.
Folosind un fierăstrău pentru gips-carton, faceți decuparea de montare conform conturului șablonului. Asigurați-vă că tăiați gips-cartonul la un unghi de 90 de grade. Tăiați orice bucăți zimțate sau libere de gips-carton. Acoperiți marginile tăiate ale gips-cartonului cu fâșii de bandă de mascare, pliere peste margini atât pe partea din față, cât și pe cea din spate a gips-cartonului (vezi Figura 1). Acest lucru va împiedica desprinderea gipsului din gips-carton din cauza vibrațiilor difuzorului. Nu permiteți ca marginea benzii de mascare să iasă mai mult de ¼" dincolo de decupare pe suprafața exterioară a tavanului. Banda de mascare la ¼" de decupare va fi ascunsă de cadrul difuzorului.
Dacă tavanul conține izolație, îndepărtați izolația de la decupare și aproximativ 1 picior în jurul acesteia. Acest lucru asigură un volum de aer adecvat pentru funcționarea C-8C/C-6C. Fixați orice izolație liberă care poate cădea pe difuzor.
Dacă tavanul nu este izolat, se recomandă umplerea cavității cu aproximativ 2 picioare de izolație din fibră de sticlă în jurul decupării, începând de la aproximativ 1 picior în jurul decupării. Izolația va oferi amortizare difuzorului și va izola vibrațiile.
Cablu difuzor
Difuzoarele de tavan trebuie conectate la amplificator cu cablu de difuzor CL2/CL3 cu rating UL – acest lucru este cerut de codul de construcție pentru majoritatea consumatorilor. Evitați instalarea cablului difuzor în paralel cu cablajul AC al casei pentru a evita potențialul bâzâit. Este în regulă ca cablul difuzor să traverseze cablajul AC în unghi drept, totuși.
Se recomandă ca un electrician profesionist sau autorizat să efectueze instalarea cablului difuzor dacă nu vă simțiți confortabil cu sarcina.
Calibrul sau grosimea cablului difuzor poate afecta performanța C-8C/C-6C. Alegeți întotdeauna un cablu de difuzor în perete cu rating CL2/CL3 de calibrul adecvat pentru a preveni rezistența excesivă a cablului difuzor. Utilizarea unui cablu de difuzor subdimensionat poate duce la pierderea volumului, a detaliilor și a intervalului dinamic. Vă rugăm să selectați cablul difuzor pentru C-8C/C-6C pe baza următoarelor recomandări minime:
- 50' sau mai puțin - 16 Gauge 2 Conductor CL2/CL3
- 50' - 80' - 14 Gauge 2 Conductor CL2/CL3
- 80'-120' - 12 Gauge 2 Conductor CL2/CL3
- 120'-200' - 10 Gauge 2 Conductor CL2/CL3
Terminalele de ieșire ale difuzorului amplificatorului sunt de obicei codificate color cu negru pentru negativ (-) și roșu pentru pozitiv (+). În mod similar, C-8C/C-6C are terminale de cablu de difuzor cu codificare color negru și roșu. Când conectați cablul difuzorului, asigurați-vă că terminalul pozitiv de pe amplificator este conectat la terminalul pozitiv de pe C8C/C-6C. Și, în mod similar, terminalul negativ de pe amplificator ar trebui să fie conectat la terminalul negativ de pe C-8C/C-6C. Cablurile difuzoarelor utilizează de obicei cel puțin una dintre mai multe metode posibile pentru a ajuta la menținerea polarității corecte, inclusiv izolația sau firele conductoare codificate color sau imprimarea de text și simboluri de-a lungul unei părți a izolației firului.
Îndepărtarea grilei
C-8C/C-6C are 4 cleme de montare pe spate care se rotesc. În timp ce vă uitați la spatele difuzorului, rotiți complet clemele în sens invers acelor de ceasornic, astfel încât să iasă din cadrul difuzorului. Glisați fiecare clemă spre partea din față a difuzorului și când șurubul clemei intră în contact cu grila, împingeți ușor, astfel încât grila să se desprindă de difuzor.
Grila este menținută în poziție prin presiunea de contact. Aveți grijă când scoateți și reinstalați grila pentru a nu o distorsiona din cauza forței excesive.
Montarea difuzorului
În timp ce vă uitați la spatele C-8C/C-6C, rotiți complet clemele în sensul acelor de ceasornic, astfel încât să fie în interiorul cadrului difuzorului (vezi Figura 2). Dacă o clemă nu rămâne rotită, strângeți șurubul până când rămâne rotită – nu strângeți prea mult.
Așezați difuzorul în decuparea tavanului. Pe rând, slăbiți fiecare dintre cele patru șuruburi până când clemele se pot roti liber. Apoi strângeți fiecare șurub în sensul acelor de ceasornic până când clemele apasă ferm pe suprafața interioară. Difuzorul trebuie doar aliniat corect și ținut ferm de tavan – nu strângeți prea mult pentru a rupe clemele sau a deteriora gips-cartonul.
Vopsirea cadrului și a grilei
Șablonul furnizat poate fi folosit ca scut de vopsea atunci când este tăiat. Tăiați cu atenție de-a lungul liniei interioare și așezați scutul de vopsea în interiorul cadrului difuzorului cu grila îndepărtată. Cadrul poate fi acum vopsit pentru a se potrivi cu suprafața tavanului. Utilizați un grund adecvat pentru vopsirea peste plastic.
Trebuie vopsită doar partea din față a grilei, vopseaua de pe laterale va face dificilă instalarea grilei pe cadrul difuzorului. Aveți grijă să nu înfundați nicio perforație a grilei, deoarece poate afecta performanța difuzorului prin restricționarea fluxului de aer.
Îndepărtarea difuzorului
C-8C/C-6C poate fi îndepărtat cu ușurință dacă devine vreodată necesar. Îndepărtați grila folosind o unealtă mică cu cârlig disponibilă de la magazinele de hardware și piese auto. Slăbiți cele patru șuruburi până când clemele se eliberează de tavan și se retrag în cadrul difuzorului. Scoateți C-8C/C-6C din tavan și deconectați cablul difuzorului. Difuzorul poate fi acum înlocuit sau reparat cu ușurință.
Specificații C-8C
- Woofer: Con de polipropilenă de 8" cu surround de cauciuc
- Tweeter: ½" PEI
- Crossover: 6dB/Octave
- Răspuns în frecvență: 45Hz-20kHz
- Impedanță: 8 Ohmi
- Sensibilitate: 88dB 1W/1M
- Putere suportată: 90 Watts (fiecare)
- Dimensiune exterioară: 10 ¾" Diametru
- Dimensiune decupare: 9 ½" Diametru
- Adâncime de montare: 3 ¾"
Specificații C-6C
- Woofer: Con de polipropilenă de 6,5" cu surround de cauciuc
- Tweeter: ½" PEI
- Crossover: 6dB/Octave
- Răspuns în frecvență: 55Hz-20kHz
- Impedanță: 8 Ohmi
- Sensibilitate: 87dB 1W/1M
- Putere suportată: 75 Watts (fiecare)
- Dimensiune exterioară: 9" Diametru
- Dimensiune decupare: 7 ¾ " Diametru
- Adâncime de montare: 3"
Descărcați manualul
Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.
Descărcați Micca C-8C/C-6C - Manual pentru difuzoarele de tavan bidirecționale de 8” și 6.5”
