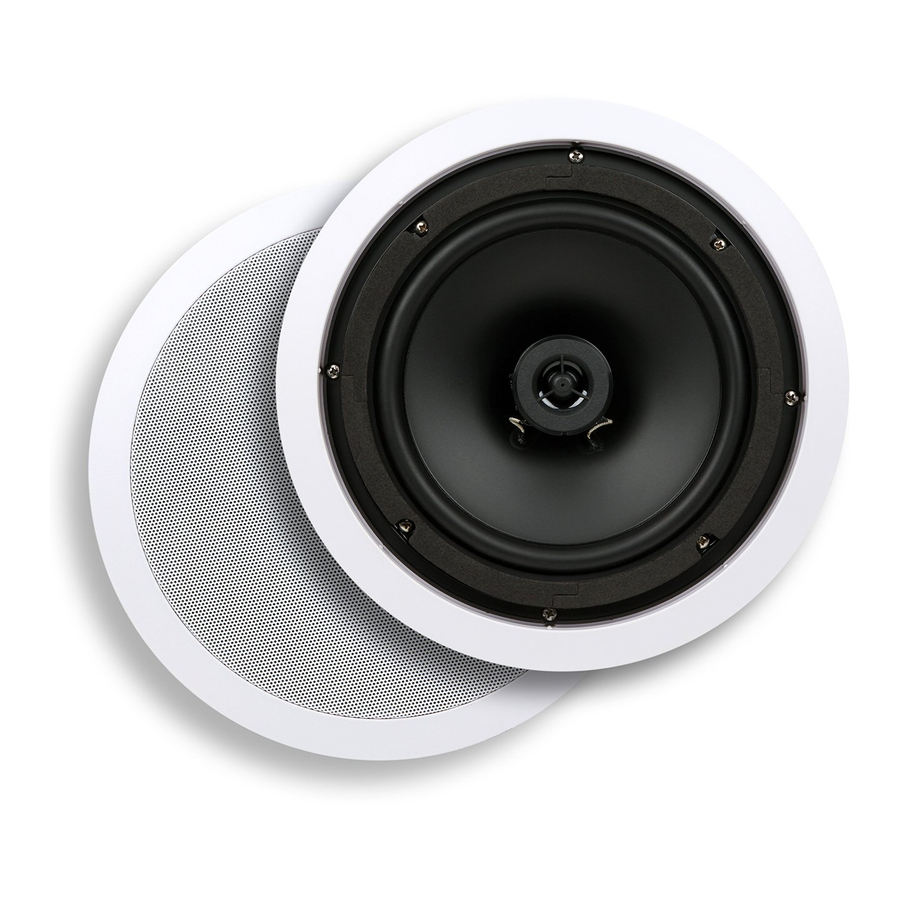

Micca C-8C/C-6C - Manual dos Altifalantes de Teto de 2 Vias de 8" e 6,5"
Ferramentas de Instalação
Uma instalação adequada garante um desempenho ideal dos C-8C/C-6C. Serão necessárias as seguintes ferramentas de instalação:
- Serra de gesso cartonado
- Chave de fendas, cabeça Phillips
- Fita adesiva – 1,8 a 2,0 polegadas
- Lápis
- Nível de bolha ou laser
- Fita métrica
- Detector de vigas
Local de Montagem
Ao escolher onde montar os altifalantes C-8C/C6C, certifique-se de que não existem fios elétricos, condutas, canalizações, tubos de gás ou quaisquer outros serviços a passar pelo local. O C8C/C-6C pode ser montado em qualquer orientação para fornecer uma cobertura adequada na posição do ouvinte. Embora seja mais frequentemente montado no teto, também pode ser montado nas paredes. Tenha o seguinte em mente ao decidir onde montar o C-8C/C-6C:
Separação – A distância entre um par de C8C/C-6C deve ser menor do que a distância dos altifalantes ao ouvinte.
Altura – A posição do altifalante frontal deve ser montada na parede com o centro do C-8C/C-6C ao nível da orelha do ouvinte quando sentado. A posição do altifalante central deve ser na parede acima ou abaixo da TV/Ecrã, o que estiver mais próximo do nível da orelha quando sentado. As localizações surround podem ser na parede, logo acima do nível da orelha quando sentado, ou atrás e para o lado da área de audição para instalação no teto.
Preparação da Montagem
O C-8C/C-6C requer um tamanho de recorte conforme listado na secção de especificações. É necessário um adicional de ¾" em todas as direções atrás do teto para fixação. A construção moderna de casas normalmente utiliza vigas ou barrotes de parede espaçados em centros de 16", fornecendo aproximadamente 14 ⅜" entre as vigas.
Use um detector de vigas para localizar vigas ou barrotes no teto, incluindo suportes horizontais que possam interferir no local de montagem.
Use o modelo fornecido e um lápis para marcar a posição onde o recorte será feito. Se estiver a montar numa parede vertical, use um nível de bolha ou laser para ajudar a garantir que o modelo está reto. Corte um pequeno orifício quadrado no local marcado para verificar se não há obstruções atrás do teto.
Usando uma serra de gesso cartonado, faça o recorte de montagem de acordo com o contorno do modelo. Certifique-se de cortar o gesso cartonado num ângulo de 90 graus. Apare quaisquer pedaços de gesso cartonado irregulares ou soltos. Cubra as bordas cortadas do gesso cartonado com tiras de fita adesiva, dobrando as bordas nas partes frontal e traseira do gesso cartonado (Ver Figura 1). Isto evitará que o gesso do gesso cartonado se solte devido à vibração do altifalante. Não permita que a borda da fita adesiva sobressaia mais de ¼" além do recorte na superfície externa do teto. A fita adesiva dentro de ¼" do recorte ficará escondida pela estrutura do altifalante.
Se o teto contiver isolamento, remova o isolamento no recorte e aproximadamente 1 pé ao redor dele. Isto garante um volume de ar adequado para o C-8C/C-6C funcionar. Prenda qualquer isolamento solto que possa cair no altifalante.
Se o teto não estiver isolado, recomenda-se que a cavidade seja preenchida com aproximadamente 2 pés de isolamento de fibra de vidro ao redor do recorte, começando a cerca de 1 pé ao redor do recorte. O isolamento fornecerá amortecimento ao altifalante e isolará as vibrações.
Fio do Altifalante
Os altifalantes de teto devem ser conectados ao amplificador com fio de altifalante CL2/CL3 com classificação UL – isto é exigido pelo código de construção para a maioria dos consumidores. Evite instalar o fio do altifalante em paralelo com a fiação CA da casa para evitar potenciais zumbidos. Não há problema em o fio do altifalante cruzar a fiação CA num ângulo reto, no entanto.
Recomenda-se que um profissional ou eletricista licenciado realize a instalação do fio do altifalante se não se sentir confortável com a tarefa.
A bitola ou espessura do fio do altifalante pode afetar o desempenho do C-8C/C-6C. Escolha sempre um fio de altifalante de parede com classificação CL2/CL3 da bitola apropriada para evitar resistência excessiva do fio do altifalante. Usar fio de altifalante subdimensionado pode resultar em perda de volume, detalhes e faixa dinâmica. Selecione o fio do altifalante para o C-8C/C-6C com base nas seguintes recomendações mínimas:
- 50' ou menos - 16 Gauge 2 Conductor CL2/CL3
- 50' - 80' - 14 Gauge 2 Conductor CL2/CL3
- 80'-120' - 12 Gauge 2 Conductor CL2/CL3
- 120'-200' - 10 Gauge 2 Conductor CL2/CL3
Os terminais de saída do altifalante do amplificador são normalmente codificados por cores com preto para negativo (-) e vermelho para positivo (+). Da mesma forma, o C-8C/C-6C tem terminais de fio de altifalante com uma codificação de cores preta e vermelha. Ao conectar o fio do altifalante, certifique-se de que o terminal positivo no amplificador está conectado ao terminal positivo no C8C/C-6C. E, da mesma forma, o terminal negativo no amplificador deve ser conectado ao terminal negativo no C-8C/C-6C. Os fios do altifalante normalmente usam pelo menos um de vários métodos possíveis para ajudar a manter a polaridade correta, incluindo isolamento ou fios condutores codificados por cores, ou impressão de texto e símbolos ao longo de um lado do isolamento do fio.
Remover a Grelha
O C-8C/C-6C tem 4 abas de montagem na parte traseira que giram. Ao olhar para a parte traseira do altifalante, gire as abas totalmente no sentido anti-horário para que fiquem afastadas da estrutura do altifalante. Deslize cada aba em direção à frente do altifalante e, quando o parafuso da aba entrar em contacto com a grelha, empurre suavemente para que a grelha se afaste do altifalante.
A grelha é mantida no lugar pela pressão de contacto. Tenha cuidado ao remover e reinstalar a grelha para não a distorcer devido à força excessiva.
Montar o Altifalante
Ao olhar para a parte traseira do C-8C/C-6C, gire as abas totalmente no sentido horário para que fiquem dentro da estrutura do altifalante (Ver Figura 2). Se uma aba não permanecer girada, aperte o parafuso até que permaneça girada – não aperte demais.
Coloque o altifalante no recorte do teto. Um de cada vez, solte cada um dos quatro parafusos até que as abas possam girar livremente. Em seguida, aperte cada parafuso no sentido horário até que as abas pressionem firmemente contra a superfície interna. O altifalante só precisa estar devidamente alinhado e preso com segurança ao teto – não aperte demais para quebrar as abas ou danificar o gesso cartonado.
Pintar a Estrutura e a Grelha
O modelo fornecido pode ser usado como um protetor de pintura quando aparado. Apare cuidadosamente ao longo da linha interna e coloque o protetor de pintura dentro da estrutura do altifalante com a grelha removida. A estrutura pode agora ser pintada para combinar com a superfície do teto. Use um primário apropriado para pintar sobre plástico.
Apenas a frente da grelha deve ser pintada, a tinta nas laterais dificultará a instalação da grelha na estrutura do altifalante. Tenha cuidado para não entupir nenhuma das perfurações da grelha, pois isso pode afetar o desempenho do altifalante, restringindo o fluxo de ar.
Remoção do Altifalante
O C-8C/C-6C pode ser facilmente removido, caso seja necessário. Remova a grelha usando uma pequena ferramenta de gancho disponível em lojas de ferragens e autopeças. Solte os quatro parafusos até que as abas se soltem do teto e se retraiam para dentro da estrutura do altifalante. Puxe o C-8C/C-6C para fora do teto e desconecte o fio do altifalante. O altifalante pode agora ser facilmente substituído ou reparado.
Especificações do C-8C
- Woofer: Cone de Polipropileno de 8" com Borda de Borracha
- Tweeter: ½" PEI
- Crossover: 6dB/Oitava
- Resposta de Frequência: 45Hz-20kHz
- Impedância: 8 Ohms
- Sensibilidade: 88dB 1W/1M
- Manuseamento de Potência: 90 Watts (Cada)
- Dimensão Externa: 10 ¾" de Diâmetro
- Dimensão do Recorte: 9 ½" de Diâmetro
- Profundidade de Montagem: 3 ¼"
Especificações do C-6C
- Woofer: Cone de Polipropileno de 6,5" com Borda de Borracha
- Tweeter: ½" PEI
- Crossover: 6dB/Oitava
- Resposta de Frequência: 55Hz-20kHz
- Impedância: 8 Ohms
- Sensibilidade: 87dB 1W/1M
- Manuseamento de Potência: 75 Watts (Cada)
- Dimensão Externa: 9" de Diâmetro
- Dimensão do Recorte: 7 ¾ " de Diâmetro
- Profundidade de Montagem: 3"
