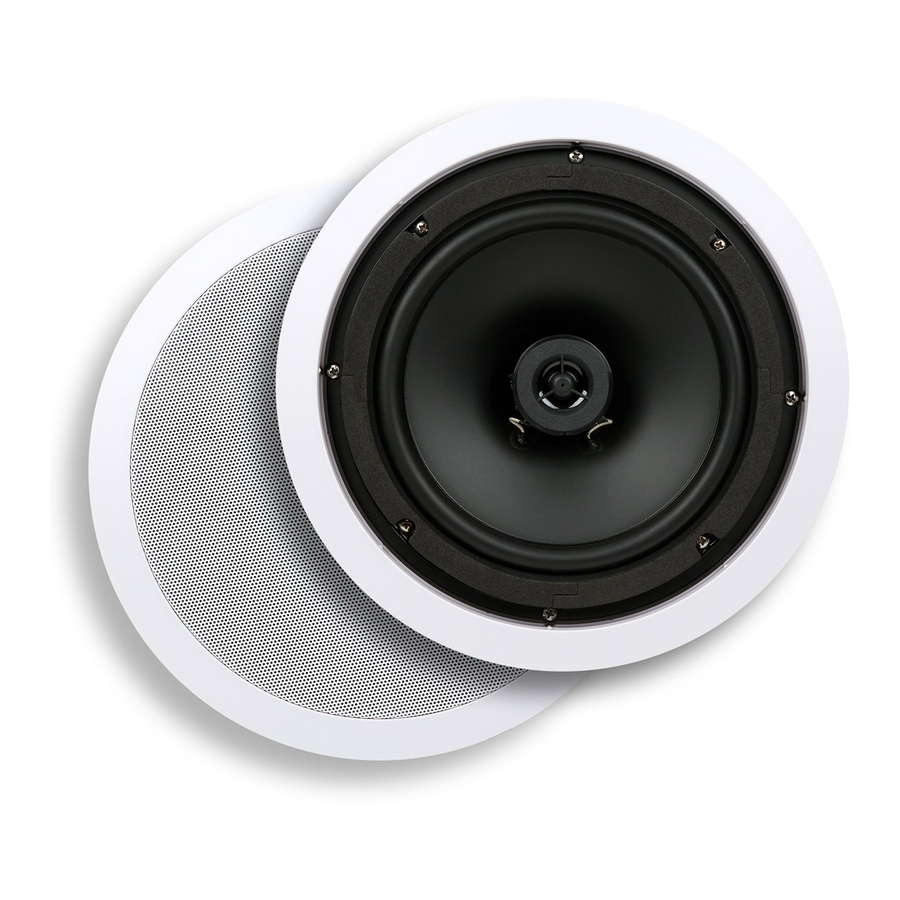

Micca C-8C/C-6C - 8” a 6.5” 2-pásmové stropní reproduktory – manuál

Instalační nástroje

Správná instalace zajistí optimální výkon reproduktorů C-8C/C-6C. Budete potřebovat následující instalační nástroje:

1. Pilka na sádrokarton
2. Šroubovák, křížový
3. Maskovací páska – 1.8 až 2.0 palce
4. Tužka
5. Vodováha nebo laserová vodováha
6. Svinovací metr
7. Hledač trámů

Umístění pro montáž

Při výběru místa pro montáž reproduktorů C-8C/C6C se ujistěte, že v daném místě nevedou žádné elektrické kabely, potrubí, instalatérské rozvody, plynové potrubí ani jiné sítě. Reproduktory C8C/C-6C lze namontovat v libovolné orientaci, aby bylo zajištěno správné pokrytí v poslechové pozici. I když se nejčastěji montují do stropu, lze je namontovat i do stěn. Při rozhodování o tom, kam reproduktory C-8C/C-6C namontovat, mějte na paměti následující:

Oddělení – Vzdálenost mezi párem C8C/C-6C by měla být kratší než vzdálenost od reproduktorů k posluchači.

Výška – Přední reproduktor by měl být namontován ve stěně tak, aby střed C-8C/C-6C byl ve výšce uší sedícího posluchače. Středový reproduktor by měl být umístěn ve stěně nad nebo pod televizorem/displejem, podle toho, co je blíže k výšce uší sedícího posluchače. Prostorové reproduktory mohou být umístěny ve stěně těsně nad výškou uší sedícího posluchače nebo za a po straně poslechové oblasti pro umístění do stropu.

Příprava montáže

Reproduktory C-8C/C-6C vyžadují výřez o velikosti uvedené v části se specifikacemi. Pro upevnění je zapotřebí dalších ¾" ve všech směrech za stropem. Moderní konstrukce domů obvykle využívají stěnové sloupky nebo trámy rozmístěné ve vzdálenosti 16", což poskytuje přibližně 14 ⅜" mezi sloupky.

Pomocí hledače trámů vyhledejte sloupky nebo trámy ve stropě, včetně vodorovných výztuh, které by mohly překážet v místě montáže.

Pomocí dodané šablony a tužky označte místo, kde bude proveden výřez. Pokud montujete na svislou stěnu, použijte vodováhu nebo laserovou vodováhu, abyste zajistili, že je šablona rovná. Vyřízněte malý čtvercový otvor v označeném místě, abyste se ujistili, že za stropem nejsou žádné překážky.

Pomocí pilky na sádrokarton vyřízněte montážní otvor podle obrysu šablony. Dbejte na to, abyste sádrokarton prořízli v úhlu 90 stupňů. Ořízněte všechny zubaté nebo uvolněné kusy sádrokartonu. Zakryjte řezané hrany sádrokartonu proužky maskovací pásky, přičemž okraje přehněte přes okraje na přední i zadní straně sádrokartonu (viz obrázek 1). Tím se zabrání uvolnění sádry v sádrokartonu v důsledku vibrací reproduktoru. Nedovolte, aby okraj maskovací pásky vyčníval o více než ¼" za výřez na vnější straně stropu. Maskovací páska do ¼" od výřezu bude skryta rámem reproduktoru.

Pokud strop obsahuje izolaci, odstraňte izolaci ve výřezu a přibližně 1 stopu kolem něj. Tím se zajistí dostatečný objem vzduchu pro provoz C-8C/C-6C. Zajistěte veškerou uvolněnou izolaci, která by mohla spadnout na reproduktor.

Pokud strop není izolovaný, doporučuje se vyplnit dutinu přibližně 2 stopami izolace ze skelných vláken kolem výřezu, počínaje přibližně 1 stopou kolem výřezu. Izolace zajistí tlumení reproduktoru a izoluje vibrace.

Reproduktorový kabel

Reproduktory ve stropě by měly být připojeny k zesilovači pomocí reproduktorového kabelu CL2/CL3 s certifikací UL – to vyžaduje stavební předpis pro většinu spotřebitelů. Vyvarujte se instalace reproduktorového kabelu paralelně s domovní elektroinstalací střídavého proudu, abyste se vyhnuli potenciálnímu brumu. Je však v pořádku, pokud reproduktorový kabel kříží elektroinstalaci střídavého proudu v pravém úhlu.

Doporučuje se, aby instalaci reproduktorového kabelu provedl odborník nebo licencovaný elektrikář, pokud se na tento úkol necítíte.

Průřez nebo tloušťka reproduktorového kabelu může ovlivnit výkon C-8C/C-6C. Vždy volte reproduktorový kabel CL2/CL3 pro instalaci do stěny s odpovídajícím průřezem, abyste zabránili nadměrnému odporu reproduktorového kabelu. Použití poddimenzovaného reproduktorového kabelu může vést ke ztrátě hlasitosti, detailů a dynamického rozsahu. Vyberte reproduktorový kabel pro C-8C/C-6C na základě následujících minimálních doporučení:

• 50' or less - 16 Gauge 2 Conductor CL2/CL3 (50 stop nebo méně - 16 AWG 2-žilový CL2/CL3)
• 50' - 80' - 14 Gauge 2 Conductor CL2/CL3 (50 - 80 stop - 14 AWG 2-žilový CL2/CL3)
• 80'-120' - 12 Gauge 2 Conductor CL2/CL3 (80 - 120 stop - 12 AWG 2-žilový CL2/CL3)
• 120'-200' - 10 Gauge 2 Conductor CL2/CL3 (120 - 200 stop - 10 AWG 2-žilový CL2/CL3)

Výstupní svorky reproduktorů zesilovače jsou obvykle barevně odlišeny černou pro záporný (-) a červenou pro kladný (+). Podobně má C-8C/C-6C svorky reproduktorového kabelu s černým a červeným barevným kódováním. Při připojování reproduktorového kabelu se ujistěte, že je kladná svorka na zesilovači připojena ke kladné svorce na C8C/C-6C. A podobně by měla být záporná svorka na zesilovači připojena k záporné svorce na C-8C/C-6C. Reproduktorové kabely obvykle používají alespoň jednu z několika možných metod, které pomáhají udržovat správnou polaritu, včetně barevně odlišené izolace nebo vodičů nebo tisku textu a symbolů podél jedné strany izolace kabelu.

Demontáž mřížky

C-8C/C-6C má na zadní straně 4 montážní úchyty, které se otáčejí. Při pohledu na zadní stranu reproduktoru otočte úchyty úplně proti směru hodinových ručiček tak, aby vyčnívaly od rámu reproduktoru. Posuňte každý úchyt směrem k přední části reproduktoru, a když se šroub úchytu dotkne mřížky, jemně zatlačte, aby se mřížka oddělila od reproduktoru.

Mřížka je držena na místě kontaktním tlakem. Při demontáži a opětovné instalaci mřížky dbejte na to, abyste ji nadměrnou silou nedeformovali.

Montáž reproduktoru

Při pohledu na zadní stranu C-8C/C-6C otočte úchyty úplně ve směru hodinových ručiček tak, aby byly uvnitř rámu reproduktoru (viz obrázek 2). Pokud se úchyt neotáčí, utáhněte jeho šroub, dokud se nezačne otáčet – neutahujte příliš silně.

Umístěte reproduktor do stropního výřezu. Postupně povolujte každý ze čtyř šroubů, dokud se úchyty nebudou moci volně otáčet. Poté utáhněte každý šroub ve směru hodinových ručiček, dokud se úchyty pevně nepřitisknou k vnitřnímu povrchu. Reproduktor musí být pouze správně vyrovnán a bezpečně držen ke stropu – neutahujte příliš silně, abyste nezlomili úchyty nebo nepoškodili sádrokarton.

Natírání rámu a mřížky

Dodaná šablona může být použita jako ochrana proti barvě, pokud je oříznuta. Opatrně ořízněte podél vnitřní linie a umístěte ochranu proti barvě dovnitř rámu reproduktoru s odstraněnou mřížkou. Rám lze nyní natřít tak, aby odpovídal povrchu stropu. Použijte vhodný základní nátěr pro natírání plastu.

Natírat by se měla pouze přední strana mřížky, barva na bocích ztíží instalaci mřížky na rám reproduktoru. Dávejte pozor, abyste neucpali žádné perforace mřížky, protože by to mohlo ovlivnit výkon reproduktoru omezením proudění vzduchu.

Demontáž reproduktoru

C-8C/C-6C lze snadno demontovat, pokud by to bylo někdy nutné. Odstraňte mřížku pomocí malého hákového nástroje, který je k dispozici v obchodech se železářstvím a autodíly. Povolte čtyři šrouby, dokud se úchyty neuvolní ze stropu a nezapadnou zpět do rámu reproduktoru. Vytáhněte C-8C/C-6C ze stropu a odpojte reproduktorový kabel. Reproduktor lze nyní snadno vyměnit nebo opravit.

Specifikace C-8C

• Woofer: 8" Polypropylene Cone with Rubber Surround (8" polypropylenový kužel s gumovým závěsem)
• Tweeter: ½" PEI
• Crossover: 6dB/Octave (6dB/oktávu)
• Frequency Response: 45Hz-20kHz (Frekvenční odezva)
• Impedance: 8 Ohms (8 ohmů)
• Sensitivity: 88dB 1W/1M (Citlivost: 88 dB 1 W/1 m)
• Power Handling: 90 Watts (Each) (Výkon: 90 W (každý))
• Outer Dimension: 10 ¾" Diameter (Vnější rozměr: průměr 10 ¾")
• Cutout Dimension: 9 ½" Diameter (Rozměr výřezu: průměr 9 ½")
• Mounting Depth: 3 ¼" (Montážní hloubka: 3 ¼")

Specifikace C-6C

• Woofer: 6.5" Polypropylene Cone with Rubber Surround (6.5" polypropylenový kužel s gumovým závěsem)
• Tweeter: ½" PEI
• Crossover: 6dB/Octave (6dB/oktávu)
• Frequency Response: 55Hz-20kHz (Frekvenční odezva)
• Impedance: 8 Ohms (8 ohmů)
• Sensitivity: 87dB 1W/1M (Citlivost: 87 dB 1 W/1 m)
• Power Handling: 75 Watts (Each) (Výkon: 75 W (každý))
• Outer Dimension: 9" Diameter (Vnější rozměr: průměr 9")
• Cutout Dimension: 7 ¾ " Diameter (Rozměr výřezu: průměr 7 ¾")
• Mounting Depth: 3" (Montážní hloubka: 3")
