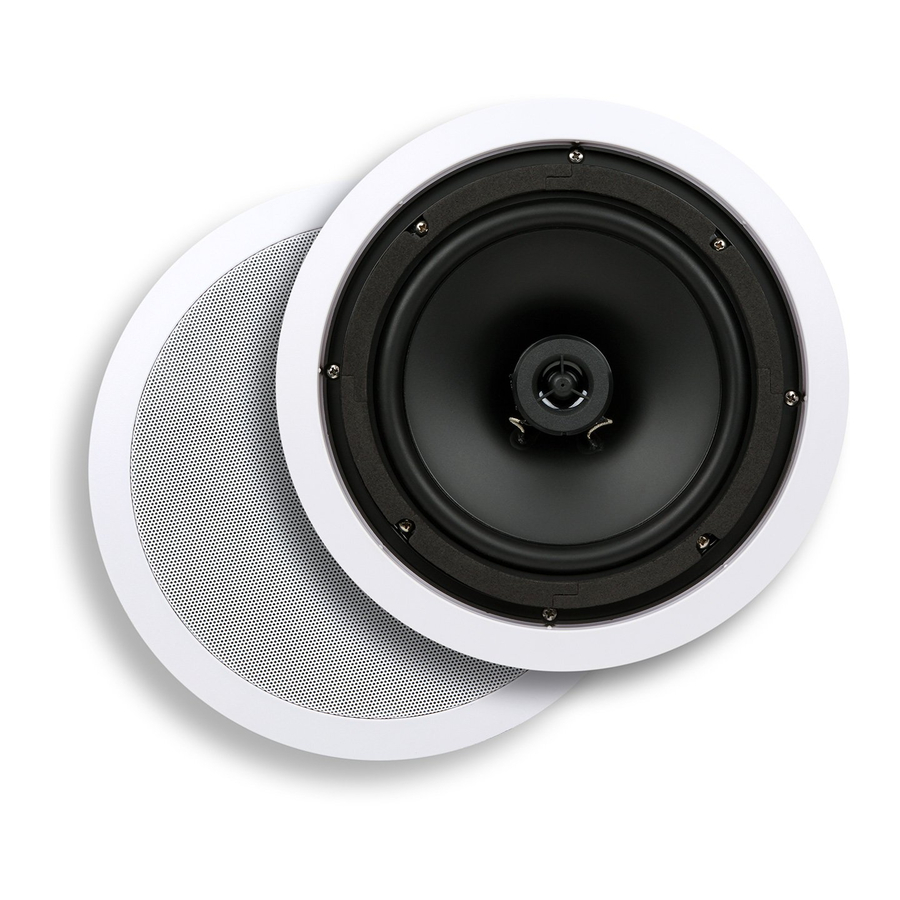

Micca C-8C/C-6C - 8” ja 6.5” 2-Way In-Ceiling kõlarite kasutusjuhend

Sisu

1 Paigaldustööriistad
2 Paigalduskoht
3 Paigaldamise ettevalmistamine
4 Kõlarijuhe
5 Grilli eemaldamine
6 Kõlari paigaldamine
7 Raami ja grilli värvimine
8 Kõlari eemaldamine
9 C-8C spetsifikatsioonid
10 C-6C spetsifikatsioonid
11 Laadi alla juhend
12 Teistes keeltes

Paigaldustööriistad

Nõuetekohane paigaldus tagab C-8C/C-6C optimaalse jõudluse. Vaja läheb järgmisi paigaldustööriistu:

Kipsplaadi saag
Kruvikeeraja, Phillipsi peaga
Maskeerimisteip – 1,8 kuni 2,0 tolli
Pliiats
Vesilood või lasernivoo
Mõõdulint
Seinaskanner

Paigalduskoht

C-8C/C6C kõlarite paigalduskoha valimisel veenduge, et kohas ei ole elektrijuhtmeid, kanaleid, torustikku, gaasitorusid ega muid teenuseid. C8C/C-6C saab paigaldada mis tahes suunas, et tagada kuulaja positsioonis õige katvus. Kuigi seda paigaldatakse kõige sagedamini lakke, saab seda paigaldada ka seintesse. C-8C/C-6C paigalduskoha valimisel pidage meeles järgmist:

Eraldus – C8C/C-6C paari vaheline kaugus peaks olema lühem kui kõlarite kaugus kuulajast.

Kõrgus – Eesmise kõlari asukoht tuleks paigaldada seina sisse nii, et C-8C/C-6C keskpunkt oleks istudes kuulaja kõrvakõrgusel. Keskkõlari asukoht peaks olema seina sees teleri/ekraani kohal või all, olenevalt sellest, kumb on istudes kõrvakõrgusele lähemal. Surround-kõlarid võivad olla seina sees veidi üle istumiskõrguse või kuulamisala taga ja küljel laes.

Paigaldamise ettevalmistamine

C-8C/C-6C jaoks on vaja spetsifikatsioonide jaotises loetletud väljalõike suurust. Kinnitamiseks on vaja täiendavat ¾" kõigis suundades lae taga. Kaasaegses majaehituses kasutatakse tavaliselt seinaposte või talasid, mis on paigutatud 16-tolliste vahedega, pakkudes postide vahel umbes 14 ⅜".

Kasutage seinaskannerit, et leida laes olevad postid või talad, sealhulgas horisontaalsed traksid, mis võivad paigalduskohta segada.

Kasutage kaasasolevat šablooni ja pliiatsit, et märkida koht, kuhu väljalõige tehakse. Kui paigaldate vertikaalsele seinale, kasutage vesiloodi või lasernivoo, et tagada šablooni sirgus. Lõigake märgitud kohta väike ruudukujuline auk, et kontrollida, kas lae taga ei ole takistusi.

Kasutades kipsplaadi saagi, tehke paigaldusava vastavalt šablooni kontuurile. Lõigake kindlasti kipsplaati 90-kraadise nurga all. Lõigake ära kõik sakilised või lahtised kipsplaadi tükid. Katke kipsplaadi lõigatud servad maskeerimisteibi ribadega, voltides servad üle nii kipsplaadi esi- kui ka tagaküljel (vt joonis 1). See hoiab ära kipsplaadis oleva kipsi kõlari vibratsioonist lahti löömise. Ärge laske maskeerimisteibi serval ulatuda rohkem kui ¼" väljalõikest kaugemale lae välispinnal. Maskeerimisteip, mis asub ¼" kaugusel väljalõikest, on kõlari raami poolt peidetud.

Kui laes on isolatsioon, eemaldage isolatsioon väljalõike kohalt ja umbes 1 jala ulatuses selle ümber. See tagab C-8C/C-6C tööks piisava õhuhulga. Kinnitage lahtine isolatsioon, mis võib kõlarile kukkuda.

Kui lagi ei ole isoleeritud, on soovitatav täita õõnsus umbes 2 jala klaaskiudisolatsiooniga ümber väljalõike, alustades umbes 1 jala kauguselt väljalõikest. Isolatsioon tagab kõlari summutuse ja isoleerib vibratsiooni.

Kõlarijuhe

Lakke paigaldatavad kõlarid tuleks ühendada võimendiga UL-reitinguga CL2/CL3 kõlarijuhtmega – seda nõuab enamiku tarbijate puhul ehitusseadustik. Vältige kõlarijuhtme paigaldamist paralleelselt majapidamise vahelduvvoolu juhtmestikuga, et vältida võimalikku müra. Kõlarijuhe võib aga vahelduvvoolu juhtmestikku täisnurga all ületada.

Kui te ei tunne end selle ülesandega mugavalt, on soovitatav lasta kõlarijuhtme paigaldamise teha professionaalsel või litsentseeritud elektrikul.

Kõlarijuhtme gabariit või paksus võib mõjutada C-8C/C-6C jõudlust. Liigse kõlarijuhtme takistuse vältimiseks valige alati sobiva gabariidiga CL2/CL3 reitinguga seina sisse paigaldatav kõlarijuhe. Alamõõdulise kõlarijuhtme kasutamine võib põhjustada helitugevuse, detailide ja dünaamilise ulatuse kadu. Valige C-8C/C-6C jaoks kõlarijuhe järgmiste minimaalsete soovituste alusel:

50' või vähem - 16 Gauge 2 Conductor CL2/CL3
50' - 80' - 14 Gauge 2 Conductor CL2/CL3
80'-120' - 12 Gauge 2 Conductor CL2/CL3
120'-200' - 10 Gauge 2 Conductor CL2/CL3

Võimendi kõlari väljundklemmid on tavaliselt värvikoodiga, must negatiivse (-) ja punane positiivse (+) jaoks. Sarnaselt on ka C-8C/C-6C kõlarijuhtme klemmidel must ja punane värvikood. Kõlarijuhtme ühendamisel veenduge, et võimendi positiivne klemm on ühendatud C8C/C-6C positiivse klemmiga. Ja sarnaselt peaks võimendi negatiivne klemm olema ühendatud C-8C/C-6C negatiivse klemmiga. Kõlarijuhtmed kasutavad tavaliselt vähemalt ühte mitmest võimalikust meetodist, et aidata säilitada õiget polaarsust, sealhulgas värvikoodiga isolatsioon või juhtmesooned või teksti ja sümbolite printimine piki juhtme isolatsiooni ühte külge.

Grilli eemaldamine

C-8C/C-6C tagaküljel on 4 kinnitusklahvi, mis pöörlevad. Kõlari tagakülge vaadates pöörake klahve täielikult vastupäeva, nii et need ulatuvad kõlari raamist eemale. Lükake iga klahvi kõlari esiosa poole ja kui klahvi kruvi puutub kokku grilliga, lükake õrnalt, nii et grill tuleb kõlarist eemale.

Grilli hoiab paigal kontaktirõhk. Olge grilli eemaldamisel ja uuesti paigaldamisel ettevaatlik, et mitte liigse jõu tõttu seda moonutada.

Kõlari paigaldamine

C-8C/C-6C tagakülge vaadates pöörake klahve täielikult päripäeva, nii et need oleksid kõlari raami sees (vt joonis 2). Kui klahv ei jää pööratud asendisse, pingutage selle kruvi, kuni see jääb pööratud asendisse – ärge pingutage üle.

Asetage kõlar lae väljalõikesse. Ükshaaval keerake lahti kõik neli kruvi, kuni klahvid saavad vabalt pöörduda. Järgmisena pingutage iga kruvi päripäeva, kuni klahvid suruvad kindlalt vastu sisepinda. Kõlar peab olema ainult korralikult joondatud ja kindlalt lae küljes – ärge pingutage üle, et klahve murda või kipsplaati kahjustada.

Raami ja grilli värvimine

Kaasasolevat šablooni saab trimmimisel kasutada värvikaitseks. Trimmige hoolikalt mööda sisemist joont ja asetage värvikaitse kõlari raami sisse, kui grill on eemaldatud. Nüüd saab raami värvida laepinnaga sobivaks. Kasutage plastiku värvimiseks sobivat krunti.

Värvida tuleks ainult grilli esiosa, külgedel olev värv muudab grilli kõlari raamile paigaldamise raskeks. Olge ettevaatlik, et mitte ummistada ühtegi grilli perforatsiooni, kuna see võib piirata õhuvoolu tõttu mõjutada kõlari jõudlust.

Kõlari eemaldamine

C-8C/C-6C saab hõlpsasti eemaldada, kui see peaks kunagi vajalikuks osutuma. Eemaldage grill väikese konksutööriistaga, mida saab osta riistvara- ja autoosade kauplustest. Keerake neli kruvi lahti, kuni klahvid vabastavad lae ja tõmbuvad tagasi kõlari raami sisse. Tõmmake C-8C/C-6C laest välja ja ühendage kõlarijuhe lahti. Nüüd saab kõlarit hõlpsasti vahetada või hooldada.
