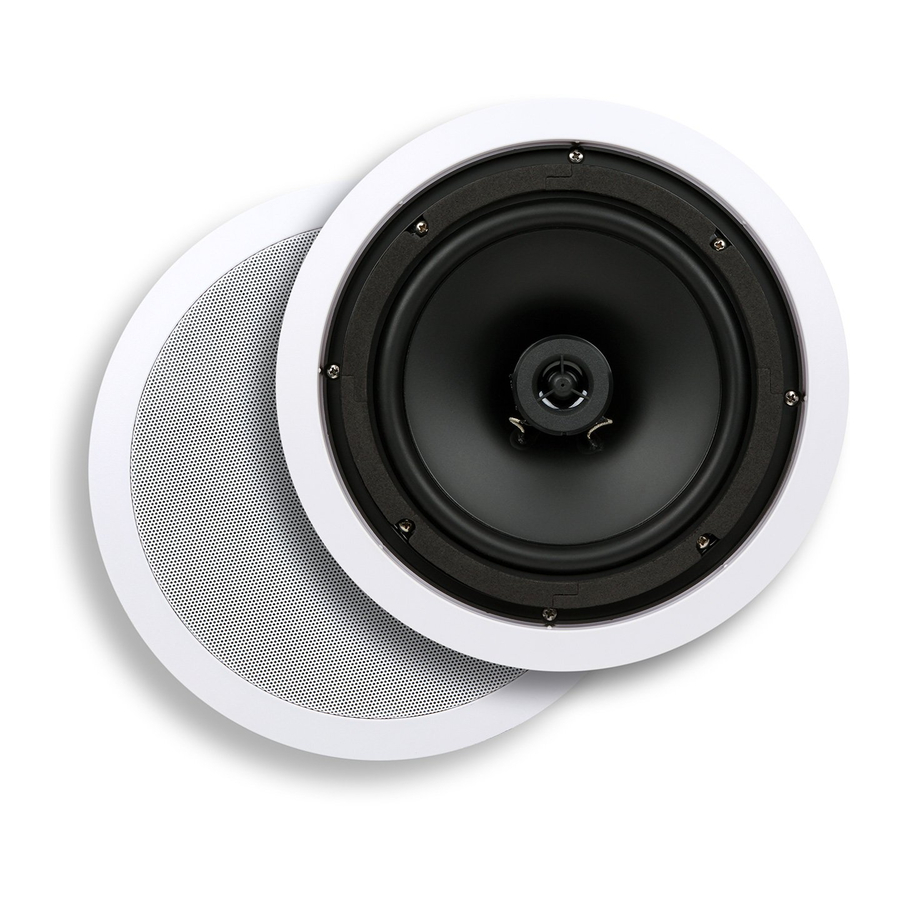

Micca C-8C/C-6C – 8 Zoll und 6,5 Zoll 2-Wege-Einbaulautsprecher Handbuch
Installationswerkzeuge
Eine fachgerechte Installation gewährleistet eine optimale Leistung der C-8C/C-6C. Die folgenden Installationswerkzeuge werden benötigt:
- Trockenbausäge
- Kreuzschlitzschraubendreher
- Kreppband – 1,8 bis 2,0 Zoll
- Bleistift
- Wasserwaage oder Laser-Nivelliergerät
- Maßband
- Balken-/Ständersucher
Montageort
Stellen Sie bei der Wahl des Montageorts für die C-8C/C6C-Lautsprecher sicher, dass sich an dieser Stelle keine Stromkabel, Lüftungsrohre, Sanitärinstallationen, Gasleitungen oder andere Versorgungsleitungen befinden. Die C8C/C-6C kann in jeder Ausrichtung montiert werden, um eine optimale Abdeckung an der Hörposition zu gewährleisten. Obwohl sie am häufigsten in der Decke montiert wird, kann sie auch in Wänden montiert werden. Beachten Sie bei der Entscheidung, wo die C-8C/C-6C montiert werden soll, Folgendes:
Abstand – Der Abstand zwischen einem Paar C8C/C-6C sollte geringer sein als der Abstand von den Lautsprechern zum Hörer.
Höhe – Die Position der Frontlautsprecher sollte in der Wand montiert werden, wobei die Mitte des C-8C/C-6C auf Ohrhöhe des sitzenden Hörers liegen sollte. Die Position des Center-Lautsprechers sollte in der Wand über oder unter dem Fernseher/Display liegen, je nachdem, was näher an der Ohrhöhe des sitzenden Hörers ist. Surround-Positionen können in der Wand knapp über der Ohrhöhe des sitzenden Hörers oder für Deckenlautsprecher hinter und seitlich des Hörbereichs platziert werden.
Montagevorbereitung
Die C-8C/C-6C benötigt eine Ausschnittgröße, wie im Abschnitt "Spezifikationen" aufgeführt. Zusätzlich sind ¾ Zoll in alle Richtungen hinter der Decke für die Befestigung erforderlich. Moderne Bauweisen verwenden typischerweise Wandständer oder Deckenbalken, die im Abstand von 16 Zoll angeordnet sind, wodurch ungefähr 14 ⅜ Zoll zwischen den Ständern verbleiben.
Verwenden Sie einen Balken-/Ständersucher, um Ständer oder Deckenbalken in der Decke zu lokalisieren, einschließlich horizontaler Streben, die den Montageort beeinträchtigen könnten.
Verwenden Sie die mitgelieferte Schablone und einen Bleistift, um die Position zu markieren, an der der Ausschnitt vorgenommen werden soll. Bei der Montage an einer vertikalen Wand verwenden Sie eine Wasserwaage oder ein Laser-Nivelliergerät, um sicherzustellen, dass die Schablone gerade ist. Schneiden Sie ein kleines quadratisches Loch an der markierten Stelle aus, um zu überprüfen, ob sich keine Hindernisse hinter der Decke befinden.
Machen Sie mit einer Trockenbausäge den Montageausschnitt entsprechend der Schablonenkontur. Achten Sie darauf, die Trockenbauwand in einem 90-Grad-Winkel zu schneiden. Entfernen Sie alle unregelmäßigen oder losen Trockenbauteile. Bedecken Sie die Schnittkanten der Trockenbauwand mit Kreppbandstreifen, wobei Sie die Kanten sowohl auf der Vorder- als auch auf der Rückseite der Trockenbauwand umschlagen (siehe Abbildung 1). Dies verhindert, dass der Gips in der Trockenbauwand durch Lautsprechervibrationen locker wird. Lassen Sie die Kante des Kreppbades nicht mehr als ¼ Zoll über den Ausschnitt auf der äußeren Deckenoberfläche hinausragen. Kreppband innerhalb von ¼ Zoll des Ausschnitts wird vom Lautsprecherrahmen verdeckt.
Wenn die Decke Isolierung enthält, entfernen Sie die Isolierung am Ausschnitt und etwa 1 Fuß darum herum. Dies gewährleistet ein ausreichendes Luftvolumen für den Betrieb der C-8C/C-6C. Sichern Sie lose Isolierung, die auf den Lautsprecher fallen könnte.
Wenn die Decke nicht isoliert ist, wird empfohlen, den Hohlraum mit etwa 2 Fuß Glasfaserisolierung um den Ausschnitt herum zu füllen, beginnend etwa 1 Fuß um den Ausschnitt herum. Die Isolierung dämpft den Lautsprecher und isoliert Vibrationen.
Lautsprecherkabel
Deckenlautsprecher sollten mit UL-zertifiziertem CL2/CL3-Lautsprecherkabel an den Verstärker angeschlossen werden – dies ist für die meisten Verbraucher durch die Bauvorschriften vorgeschrieben. Vermeiden Sie die Verlegung von Lautsprecherkabeln parallel zu Haushalts-Wechselstromkabeln, um potenzielle Brummgeräusche zu vermeiden. Es ist jedoch in Ordnung, wenn Lautsprecherkabel Wechselstromkabel im rechten Winkel kreuzen.
Es wird empfohlen, die Installation der Lautsprecherkabel von einem Fachmann oder einem zertifizierten Elektriker durchführen zu lassen, wenn Sie sich bei dieser Aufgabe unsicher fühlen.
Der Querschnitt oder die Dicke des Lautsprecherkabels kann die Leistung der C-8C/C-6C beeinflussen. Wählen Sie immer ein CL2/CL3-zertifiziertes In-Wall-Lautsprecherkabel des entsprechenden Querschnitts, um übermäßigen Kabelwiderstand zu vermeiden. Die Verwendung von zu dünnem Lautsprecherkabel kann zu einem Verlust von Lautstärke, Details und Dynamikbereich führen. Bitte wählen Sie das Lautsprecherkabel für die C-8C/C-6C gemäß den folgenden Mindestempfehlungen aus:
- 50 Fuß oder weniger – 16 Gauge 2-adriges CL2/CL3
- 50-80 Fuß – 14 Gauge 2-adriges CL2/CL3
- 80-120 Fuß – 12 Gauge 2-adriges CL2/CL3
- 120-200 Fuß – 10 Gauge 2-adriges CL2/CL3
Die Lautsprecherausgangsklemmen des Verstärkers sind typischerweise farbcodiert, Schwarz für negativ (-) und Rot für positiv (+). Ähnlich verfügt die C-8C/C-6C über Lautsprecherklemmen mit einer schwarz-roten Farbcodierung. Stellen Sie beim Anschließen des Lautsprecherkabels sicher, dass die positive Klemme des Verstärkers mit der positiven Klemme der C8C/C-6C verbunden ist. Und ähnlich sollte die negative Klemme des Verstärkers mit der negativen Klemme der C-8C/C-6C verbunden sein. Lautsprecherkabel verwenden typischerweise mindestens eine von mehreren möglichen Methoden, um die korrekte Polarität zu gewährleisten, einschließlich farbcodierter Isolierung oder Leiterlitzen oder dem Aufdruck von Text und Symbolen entlang einer Seite der Kabelisolierung.
Entfernen des Gitters
Die C-8C/C-6C verfügt über 4 drehbare Befestigungslaschen auf der Rückseite. Drehen Sie die Laschen, wenn Sie auf die Rückseite des Lautsprechers schauen, vollständig gegen den Uhrzeigersinn, sodass sie vom Lautsprecherrahmen abstehen. Schieben Sie jede Lasche zur Vorderseite des Lautsprechers und drücken Sie vorsichtig, wenn die Schraube der Lasche das Gitter berührt, sodass das Gitter vom Lautsprecher abgenommen werden kann.
Das Gitter wird durch Kontaktdruck gehalten. Seien Sie beim Entfernen und Wiedereinsetzen des Gitters vorsichtig, um es nicht durch übermäßigen Kraftaufwand zu verformen.
Montage des Lautsprechers
Drehen Sie die Laschen, wenn Sie auf die Rückseite der C-8C/C-6C schauen, vollständig im Uhrzeigersinn, sodass sie sich im Lautsprecherrahmen befinden (siehe Abbildung 2). Wenn eine Lasche nicht in der gedrehten Position bleibt, ziehen Sie die Schraube fest, bis sie sich nicht mehr bewegt – nicht zu fest anziehen.
Setzen Sie den Lautsprecher in den Deckenausschnitt ein. Lösen Sie nacheinander jede der vier Schrauben, bis sich die Laschen frei drehen lassen. Ziehen Sie anschließend jede Schraube im Uhrzeigersinn fest, bis die Laschen fest gegen die Innenfläche drücken. Der Lautsprecher muss lediglich richtig ausgerichtet und sicher an der Decke befestigt werden – ziehen Sie ihn nicht zu fest an, um die Laschen zu brechen oder die Trockenbauwand zu beschädigen.
Lackieren von Rahmen und Gitter
Die mitgelieferte Schablone kann zugeschnitten als Lackierschutz verwendet werden. Schneiden Sie vorsichtig entlang der inneren Linie und platzieren Sie den Lackierschutz bei entferntem Gitter im Lautsprecherrahmen. Der Rahmen kann nun passend zur Deckenoberfläche lackiert werden. Verwenden Sie eine geeignete Grundierung für das Lackieren von Kunststoff.
Nur die Vorderseite des Gitters sollte lackiert werden; Lack an den Seiten erschwert die Installation des Gitters am Lautsprecherrahmen. Achten Sie darauf, keine der Gitterperforationen zu verstopfen, da dies die Lautsprecherleistung durch Einschränkung des Luftstroms beeinträchtigen könnte.
Lautsprecherentfernung
Die C-8C/C-6C kann bei Bedarf leicht entfernt werden. Entfernen Sie das Gitter mit einem kleinen Hakenwerkzeug, das in Baumärkten und Autozubehörgeschäften erhältlich ist. Lösen Sie die vier Schrauben, bis sich die Laschen von der Decke lösen und in den Lautsprecherrahmen zurückklappen. Ziehen Sie die C-8C/C-6C aus der Decke und trennen Sie das Lautsprecherkabel. Der Lautsprecher kann nun einfach ausgetauscht oder gewartet werden.
C-8C Spezifikationen
- Tieftöner: 8 Zoll Polypropylenkonus mit Gummisicke
- Hochtöner: ½ Zoll PEI
- Frequenzweiche: 6dB/Oktave
- Frequenzbereich: 45Hz-20kHz
- Impedanz: 8 Ohm
- Empfindlichkeit: 88dB 1W/1M
- Belastbarkeit: 90 Watt (Jeweils)
- Außenabmessung: 10 ¾ Zoll Durchmesser
- Ausschnittsmaß: 9 ½ Zoll Durchmesser
- Einbautiefe: 3 ¼ Zoll
C-6C Spezifikationen
- Tieftöner: 6,5 Zoll Polypropylenkonus mit Gummisicke
- Hochtöner: ½ Zoll PEI
- Frequenzweiche: 6dB/Oktave
- Frequenzbereich: 55Hz-20kHz
- Impedanz: 8 Ohm
- Empfindlichkeit: 87dB 1W/1M
- Belastbarkeit: 75 Watt (Jeweils)
- Außenabmessung: 9 Zoll Durchmesser
- Ausschnittsmaß: 7 ¾ Zoll Durchmesser
- Einbautiefe: 3 Zoll
