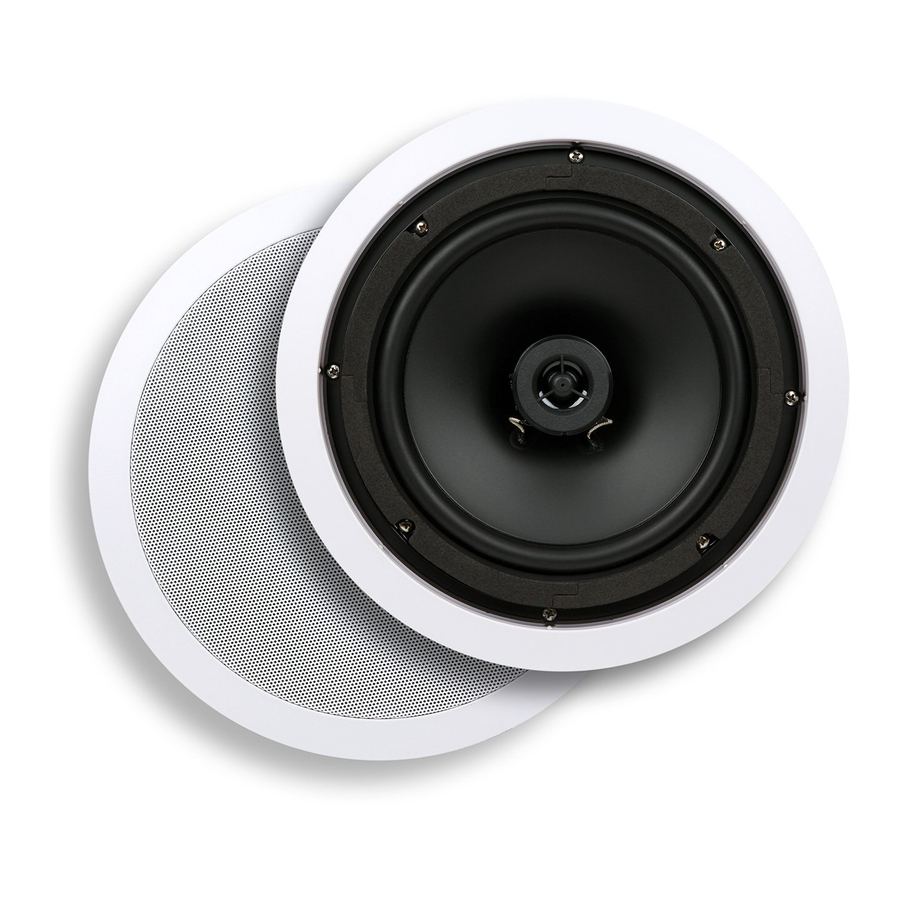

Micca C-8C/C-6C - Ръководство за 8” и 6.5” двулентови високоговорители за вграждане в таван

Инструменти за монтаж

Правилният монтаж гарантира оптимална работа на C-8C/C-6C. Ще са необходими следните инструменти за монтаж:

1. Трион за гипсокартон
2. Отвертка, кръстата глава
3. Маскираща лента – 1.8 до 2.0 инча
4. Молив
5. Нивелир с балонче или лазерен нивелир
6. Ролетка
7. Търсач на греди

Място за монтаж

Когато избирате къде да монтирате високоговорителите C-8C/C6C, уверете се, че на това място няма електрически проводници, въздуховоди, водопровод, газови тръби или други комуникации. C8C/C-6C може да се монтира във всяка ориентация, за да осигури правилно покритие в позицията на слушателя. Въпреки че най-често се монтира в таван, може да се монтира и в стени. Имайте предвид следното, докато решавате къде да монтирате C-8C/C-6C:

Разстояние – Разстоянието между чифт C8C/C-6C трябва да бъде по-късо от разстоянието от високоговорителите до слушателя.

Височина – Позицията на предния високоговорител трябва да бъде монтирана в стената с центъра на C-8C/C-6C на нивото на ушите на слушателя, когато е седнал. Позицията на централния високоговорител трябва да бъде в стената над или под телевизора/дисплея, в зависимост от това кое е по-близо до нивото на ушите в седнало положение. Местоположенията на съраунд високоговорителите могат да бъдат в стената точно над нивото на ушите в седнало положение или зад и отстрани на зоната за слушане за вграждане в тавана.

Подготовка за монтаж

C-8C/C-6C изисква размер на изреза, както е посочено в раздела със спецификации. Необходими са допълнителни ¾" във всички посоки зад тавана за закрепване. Съвременното строителство на жилища обикновено използва стенни греди или греди, разположени на 16" центрове, осигуряващи приблизително 14 ⅜" между гредите.

Използвайте търсач на греди, за да откриете греди или греди в тавана, включително хоризонтални подпори, които могат да попречат на мястото за монтаж.

Използвайте предоставения шаблон и молив, за да маркирате позицията, където ще бъде направен изрезът. Ако монтирате на вертикална стена, използвайте нивелир с балонче или лазерен нивелир, за да сте сигурни, че шаблонът е прав. Изрежете малък квадратен отвор на маркираното място, за да проверите отново дали няма препятствия зад тавана.

Използвайки трион за гипсокартон, направете изреза за монтаж според очертанията на шаблона. Уверете се, че режете през гипсокартона под ъгъл 90 градуса. Подрежете всички назъбени или разхлабени парчета гипсокартон. Покрийте изрязаните ръбове на гипсокартона с ленти маскираща лента, като прегънете ръбовете от двете страни на гипсокартона (Вижте Фигура 1). Това ще предотврати откъсването на гипса в гипсокартона от вибрациите на високоговорителя. Не позволявайте ръба на маскиращата лента да излиза повече от ¼" отвъд изреза върху външната повърхност на тавана. Маскиращата лента в рамките на ¼" от изреза ще бъде скрита от рамката на високоговорителя.

Ако таванът съдържа изолация, отстранете изолацията на изреза и приблизително 1 фут около него. Това осигурява достатъчен обем въздух за работа на C-8C/C-6C. Закрепете всяка разхлабена изолация, която може да падне върху високоговорителя.

Ако таванът не е изолиран, препоръчително е кухината да се напълни с приблизително 2 фута изолация от фибростъкло около изреза, започвайки от около 1 фут около изреза. Изолацията ще осигури затихване на високоговорителя и ще изолира вибрациите.

Кабел за високоговорители

Високоговорителите за вграждане в тавана трябва да бъдат свързани към усилвателя с кабел за високоговорители CL2/CL3, оценен от UL – това се изисква от строителния кодекс за повечето потребители. Избягвайте да инсталирате кабел за високоговорители успоредно на домашното променливотоково окабеляване, за да избегнете потенциален шум. Добре е кабелът за високоговорители да пресича променливотоковото окабеляване под прав ъгъл.

Препоръчително е професионален или лицензиран електротехник да извърши инсталирането на кабела за високоговорителите, ако не се чувствате удобно със задачата.

Габаритът или дебелината на кабела за високоговорителите може да повлияе на работата на C-8C/C-6C. Винаги избирайте кабел за високоговорители CL2/CL3 за вграждане в стена с подходящ габарит, за да предотвратите прекомерно съпротивление на кабела за високоговорителите. Използването на кабел за високоговорители с недостатъчен размер може да доведе до загуба на сила на звука, детайли и динамичен обхват. Моля, изберете кабел за високоговорители за C-8C/C-6C въз основа на следните минимални препоръки:

• 50' или по-малко - 16 Gauge 2 Conductor CL2/CL3
• 50' - 80' - 14 Gauge 2 Conductor CL2/CL3
• 80'-120' - 12 Gauge 2 Conductor CL2/CL3
• 120'-200' - 10 Gauge 2 Conductor CL2/CL3

Изходните клеми на високоговорителите на усилвателя обикновено са цветно кодирани с черно за отрицателен (-) и червено за положителен (+). По същия начин C-8C/C-6C има клеми за кабел за високоговорители с черно и червено цветово кодиране. Когато свързвате кабел за високоговорители, уверете се, че положителната клема на усилвателя е свързана към положителната клема на C8C/C-6C. И по същия начин, отрицателната клема на усилвателя трябва да бъде свързана към отрицателната клема на C-8C/C-6C. Кабелите за високоговорители обикновено използват поне един от няколко възможни метода, за да помогнат за поддържане на правилния поляритет, включително цветно кодирана изолация или проводникови нишки или отпечатване на текст и символи по едната страна на изолацията на проводника.

Премахване на решетката

C-8C/C-6C има 4 монтажни щифта на гърба, които се въртят. Докато гледате гърба на високоговорителя, завъртете щифтовете напълно обратно на часовниковата стрелка, така че да стърчат навън от рамката на високоговорителя. Плъзнете всеки щифт към предната част на високоговорителя и когато винтът на щифта влезе в контакт с решетката, натиснете леко, така че решетката да се отдели от високоговорителя.

Решетката се държи на място чрез контактно налягане. Внимавайте, когато премахвате и преинсталирате решетката, за да не я деформирате поради прекомерна сила.

Монтиране на високоговорителя

Докато гледате гърба на C-8C/C-6C, завъртете щифтовете напълно по посока на часовниковата стрелка, така че да са вътре в рамката на високоговорителя (Вижте Фигура 2). Ако щифтът не остане завъртян, затегнете винта му, докато остане завъртян – не затягайте прекалено много.

Поставете високоговорителя в изреза на тавана. Един по един разхлабете всеки от четирите винта, докато щифтовете могат да се въртят свободно. След това затегнете всеки винт по посока на часовниковата стрелка, докато щифтовете притиснат здраво вътрешната повърхност. Високоговорителят трябва само да бъде правилно подравнен и здраво закрепен към тавана – не затягайте прекалено много, за да счупите щифтовете или да повредите гипсокартона.

Боядисване на рамката и решетката

Предоставеният шаблон може да се използва като щит за боядисване, когато е подрязан. Внимателно подрежете по вътрешната линия и поставете щита за боядисване вътре в рамката на високоговорителя със свалена решетка. Сега рамката може да бъде боядисана, за да съответства на повърхността на тавана. Използвайте подходящ грунд за боядисване върху пластмаса.

Трябва да се боядисва само предната част на решетката, боята отстрани ще затрудни инсталирането на решетката върху рамката на високоговорителя. Внимавайте да не запушите нито една от перфорациите на решетката, тъй като това може да повлияе на работата на високоговорителя, като ограничи въздушния поток.

Премахване на високоговорителя

C-8C/C-6C може лесно да бъде премахнат, ако някога стане необходимо. Отстранете решетката с помощта на малък инструмент с кука, наличен от магазините за хардуер и авточасти. Разхлабете четирите винта, докато щифтовете се освободят от тавана и се приберат обратно в рамката на високоговорителя. Издърпайте C-8C/C-6C от тавана и изключете кабела на високоговорителя. Сега високоговорителят може лесно да бъде заменен или обслужен.

C-8C Спецификации

• Високоговорител за ниски честоти: 8" полипропиленов конус с гумен обграждащ елемент
• Високочестотен високоговорител: ½" PEI
• Кросоувър: 6dB/Октава
• Честотна характеристика: 45Hz-20kHz
• Импеданс: 8 Ohms
• Чувствителност: 88dB 1W/1M
• Мощност: 90 Watts (Всеки)
• Външен размер: 10 ¾" Диаметър
• Размер на изреза: 9 ½" Диаметър
• Монтажна дълбочина: 3 ¾"

C-6C Спецификации

• Високоговорител за ниски честоти: 6.5" полипропиленов конус с гумен обграждащ елемент
• Високочестотен високоговорител: ½" PEI
• Кросоувър: 6dB/Октава
• Честотна характеристика: 55Hz-20kHz
• Импеданс: 8 Ohms
• Чувствителност: 87dB 1W/1M
• Мощност: 75 Watts (Всеки)
• Външен размер: 9" Диаметър
• Размер на изреза: 7 ¾ " Диаметър
• Монтажна дълбочина: 3"
