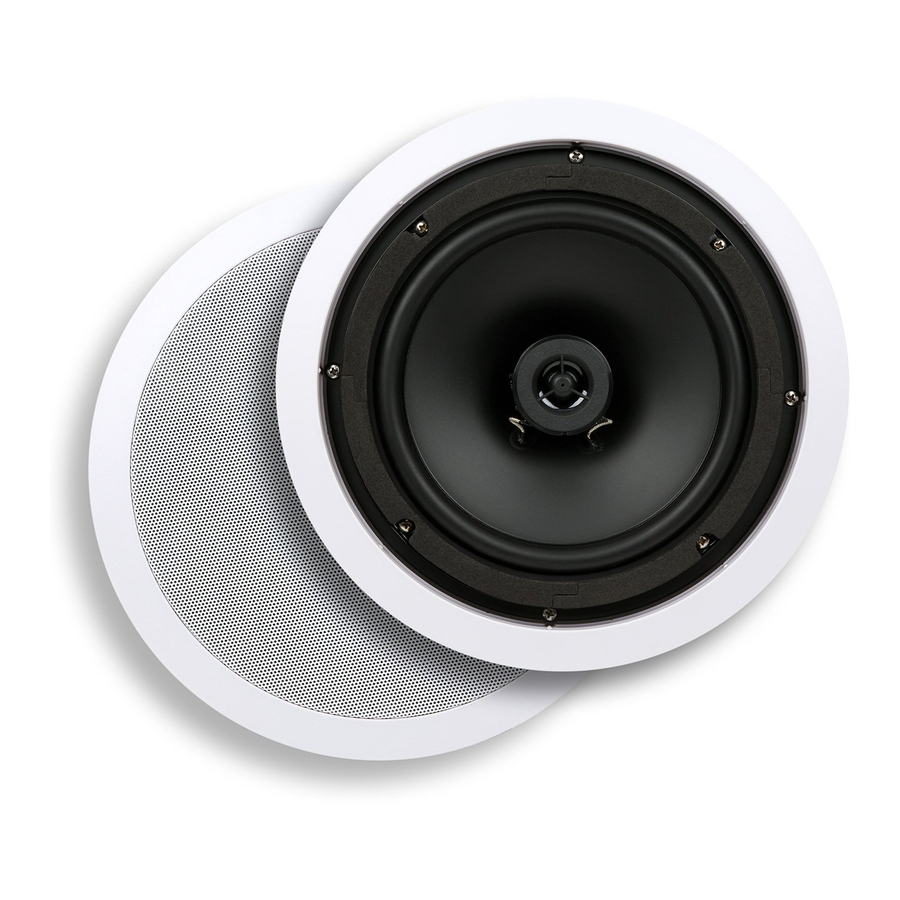

Micca C-8C/C-6C - 8” және 6.5” 2-Жолақты Төбеге Орнатылатын Динамиктердің Нұсқаулығы

Орнату Құралдары

Дұрыс орнату C-8C/C-6C-нің оңтайлы жұмысын қамтамасыз етеді. Келесі орнату құралдары қажет болады:

1. Гипсокартон арасы
2. Бұрағыш, Phillips басы
3. Жапсырма таспа – 1.8-ден 2.0 дюймге дейін
4. Қарындаш
5. Көпіршікті немесе лазерлік деңгей
6. Таспа өлшеуіш
7. Қада іздегіш

Орнату Орны

C-8C/C6C динамиктерін қайда орнату керектігін таңдағанда, сол жерде электр сымдары, құбырлар, сантехника, газ құбырлары немесе басқа қызметтердің болмауына көз жеткізіңіз. C8C/C-6C тыңдаушының позициясында дұрыс қамтуды қамтамасыз ету үшін кез келген бағытта орнатылуы мүмкін. Көбінесе төбеге орнатылғанымен, оны қабырғаларға да орнатуға болады. C-8C/C-6C-ді қайда орнату керектігін шешкенде келесілерді есте сақтаңыз:

Арақашықтық – C8C/C-6C жұбының арасындағы қашықтық динамиктерден тыңдаушыға дейінгі қашықтықтан қысқа болуы керек.

Биіктік – Алдыңғы динамик позициясы қабырғаға C-8C/C-6C ортасы отырған кезде тыңдаушының құлақ деңгейінде болатындай етіп орнатылуы керек. Орталық динамик позициясы теледидардың/дисплейдің үстінде немесе астында қабырғаға орнатылуы керек, қайсысы отырған құлақ деңгейіне жақын болса, сонысы. Қоршау орындары қабырғаға отырған құлақ деңгейінен сәл жоғары, немесе төбеде тыңдау аймағының артында және жанында болуы мүмкін.

Орнатуға Дайындық

C-8C/C-6C техникалық сипаттамалар бөлімінде көрсетілгендей кесу өлшемін қажет етеді. Бекіту үшін төбенің артында барлық бағытта қосымша ¾" қажет. Қазіргі заманғы үй құрылысында әдетте қабырға тіректері немесе арқалықтар 16" орталықтарда орналасады, бұл тіректер арасында шамамен 14 ⅜" қамтамасыз етеді.

Төбедегі тіректерді немесе арқалықтарды, соның ішінде орнату орнына кедергі келтіруі мүмкін көлденең тіректерді табу үшін қада іздегішін пайдаланыңыз.

Жеткізілген шаблоны мен қарындашты пайдаланып, кесу жасалатын жерді белгілеңіз. Егер тік қабырғаға орнатсаңыз, шаблонның түзу екеніне көз жеткізу үшін көпіршікті немесе лазерлік деңгейді пайдаланыңыз. Төбенің артында ешқандай кедергілер жоқ екеніне көз жеткізу үшін белгіленген жерде шағын төртбұрышты тесік кесіңіз.

Гипсокартон арасын пайдаланып, кесуді шаблон контурына сәйкес жасаңыз. Гипсокартонды 90 градус бұрышпен кесіп өтіңіз. Кез келген тісті немесе бос гипсокартон бөліктерін кесіңіз. Гипсокартонның кесілген шеттерін жапсырма таспа жолақтарымен жабыңыз, шеттерін гипсокартонның алдыңғы және артқы жағына бүктеңіз (1-суретті қараңыз). Бұл гипсокартондағы гипстің динамик дірілінен босап кетуіне жол бермейді. Жапсырма таспаның шетінің сыртқы төбе бетіндегі кесілген жерден ¼" артық шығуына жол бермеңіз. Кесілген жерден ¼" ішіндегі жапсырма таспа динамик жақтауымен жасырылады.

Егер төбеде оқшаулау болса, кесілген жердегі және оның айналасындағы шамамен 1 футтағы оқшаулауды алып тастаңыз. Бұл C-8C/C-6C жұмыс істеуі үшін жеткілікті ауа көлемін қамтамасыз етеді. Динамикке түсуі мүмкін кез келген бос оқшаулауды бекітіңіз.

Егер төбе оқшауланбаған болса, кесілген жердің айналасында шамамен 1 футтан бастап, кесілген жердің айналасында шамамен 2 фут шыны талшықты оқшаулаумен қуысты толтыру ұсынылады. Оқшаулау динамиктің демпферін қамтамасыз етеді және дірілдерді оқшаулайды.

Динамик Сымы

Төбелік динамиктер күшейткішке UL рейтингі бар CL2/CL3 динамик сымымен қосылуы керек – бұл көптеген тұтынушылар үшін құрылыс кодексімен талап етіледі. Ықтимал ызылдың алдын алу үшін динамик сымын тұрмыстық айнымалы ток сымына параллель орнатудан аулақ болыңыз. Дегенмен, динамик сымының айнымалы ток сымын тік бұрышпен қиып өтуіне болады.

Егер сіз бұл тапсырманы орындауға ыңғайсыз болсаңыз, динамик сымын орнатуды кәсіби немесе лицензиясы бар электрик орындауы ұсынылады.

Динамик сымының калибрі немесе қалыңдығы C-8C/C-6C жұмысына әсер етуі мүмкін. Динамик сымының шамадан тыс кедергісін болдырмау үшін әрқашан сәйкес калибрлі CL2/CL3 рейтингі бар қабырғалық динамик сымын таңдаңыз. Кішірейтілген динамик сымын пайдалану дыбыс деңгейінің, бөлшектердің және динамикалық диапазоның жоғалуына әкелуі мүмкін. C-8C/C-6C үшін келесі ең аз ұсыныстарға негізделген динамик сымын таңдаңыз:

• 50' немесе одан аз - 16 калибрлі 2 өткізгіш CL2/CL3
• 50' - 80' - 14 калибрлі 2 өткізгіш CL2/CL3
• 80'-120' - 12 калибрлі 2 өткізгіш CL2/CL3
• 120'-200' - 10 калибрлі 2 өткізгіш CL2/CL3

Күшейткіш динамигінің шығыс терминалдары әдетте теріс (-) үшін қара және оң (+) үшін қызыл түспен кодталған. Сол сияқты, C-8C/C-6C-де қара және қызыл түспен кодталған динамик сымының терминалдары бар. Динамик сымын қосқанда, күшейткіштегі оң терминалдың C8C/C-6C-дегі оң терминалға қосылғанына көз жеткізіңіз. Сол сияқты, күшейткіштегі теріс терминал C-8C/C-6C-дегі теріс терминалға қосылуы керек. Динамик сымдары әдетте дұрыс полярлықты сақтауға көмектесу үшін кем дегенде бірнеше ықтимал әдістерді пайдаланады, соның ішінде түспен кодталған оқшаулау немесе өткізгіш жолақтары немесе сым оқшаулауының бір жағында мәтін мен белгілерді басып шығару.

Торды Алып Тастау

C-8C/C-6C-де артқы жағында айналатын 4 бекіту қойындысы бар. Динамиктің артын қарап тұрып, қойындыларды сағат тіліне қарсы толығымен айналдырыңыз, сонда олар динамик жақтауынан алыстап кетеді. Әрбір қойындыны динамиктің алдыңғы жағына қарай жылжытыңыз және қойынды бұрандасы тормен жанасқан кезде, тор динамиктен алыстап кетуі үшін ақырын итеріңіз.

Тор жанасу қысымымен ұсталып тұрады. Шамадан тыс күш салудың салдарынан оны бұрмаламау үшін торды алып тастағанда және қайта орнатқанда абай болыңыз.

Динамикті Орнату

C-8C/C-6C-нің артын қарап тұрып, қойындыларды сағат тілімен толығымен айналдырыңыз, сонда олар динамик жақтауының ішінде болады (2-суретті қараңыз). Егер қойынды айналып тұрмаса, оның бұрандасын айналып тұрғанша қатайтыңыз – шамадан тыс қатайтпаңыз.

Динамикті төбедегі кесілген жерге орналастырыңыз. Бір уақытта төрт бұранданың әрқайсысын қойындылар еркін айналғанша босатыңыз. Содан кейін әрбір бұранданы қойындылар ішкі бетке мықтап тигенше сағат тілімен қатайтыңыз. Динамик тек дұрыс тураланып, төбеге мықтап бекітілуі керек – қойындыларды сындыру немесе гипсокартонды зақымдау үшін шамадан тыс қатайтпаңыз.

Жақтау мен Торды Бояу

Жеткізілген шаблоны кесілген кезде бояу қалқаны ретінде пайдаланылуы мүмкін. Ішкі сызық бойымен мұқият кесіп, бояу қалқанын тор алынып тасталған динамик жақтауының ішіне орналастырыңыз. Енді жақтауды төбе бетіне сәйкес келетін етіп бояуға болады. Пластиктің үстінен бояу үшін сәйкес праймерді пайдаланыңыз.

Тордың тек алдыңғы жағын бояу керек, бүйірлеріндегі бояу торды динамик жақтауына орнатуды қиындатады. Ауа ағынын шектеу арқылы динамик жұмысына әсер етуі мүмкін болғандықтан, тордың тесіктерін бітеп қалмауға тырысыңыз.

Динамикті Алып Тастау

Қажет болған жағдайда C-8C/C-6C-ді оңай алып тастауға болады. Торды аппараттық және автобөлшектер дүкендерінде бар шағын ілмек құралымен алып тастаңыз. Төрт бұранданы қойындылар төбеден босатылып, динамик жақтауына қайта кіргенше босатыңыз. C-8C/C-6C-ді төбеден шығарып, динамик сымын ажыратыңыз. Енді динамикті оңай ауыстыруға немесе қызмет көрсетуге болады.

C-8C Техникалық Сипаттамалары

• Вуфер: Резеңке қоршауы бар 8" полипропилен конусы
• Твиттер: ½" PEI
• Кроссовер: 6дБ/Октава
• Жиілік Реакциясы: 45Гц-20кГц
• Кедергі: 8 Ом
• Сезімталдық: 88дБ 1Вт/1М
• Қуатты Өңдеу: 90 Ватт (Әрқайсысы)
• Сыртқы Өлшем: 10 ¾" Диаметрі
• Кесу Өлшемі: 9 ½" Диаметрі
• Орнату Тереңдігі: 3 ¾"

C-6C Техникалық Сипаттамалары

• Вуфер: Резеңке қоршауы бар 6.5" полипропилен конусы
• Твиттер: ½" PEI
• Кроссовер: 6дБ/Октава
• Жиілік Реакциясы: 55Гц-20кГц
• Кедергі: 8 Ом
• Сезімталдық: 87дБ 1Вт/1М
• Қуатты Өңдеу: 75 Ватт (Әрқайсысы)
• Сыртқы Өлшем: 9" Диаметрі
• Кесу Өлшемі: 7 ¾ " Диаметрі
• Орнату Тереңдігі: 3"
