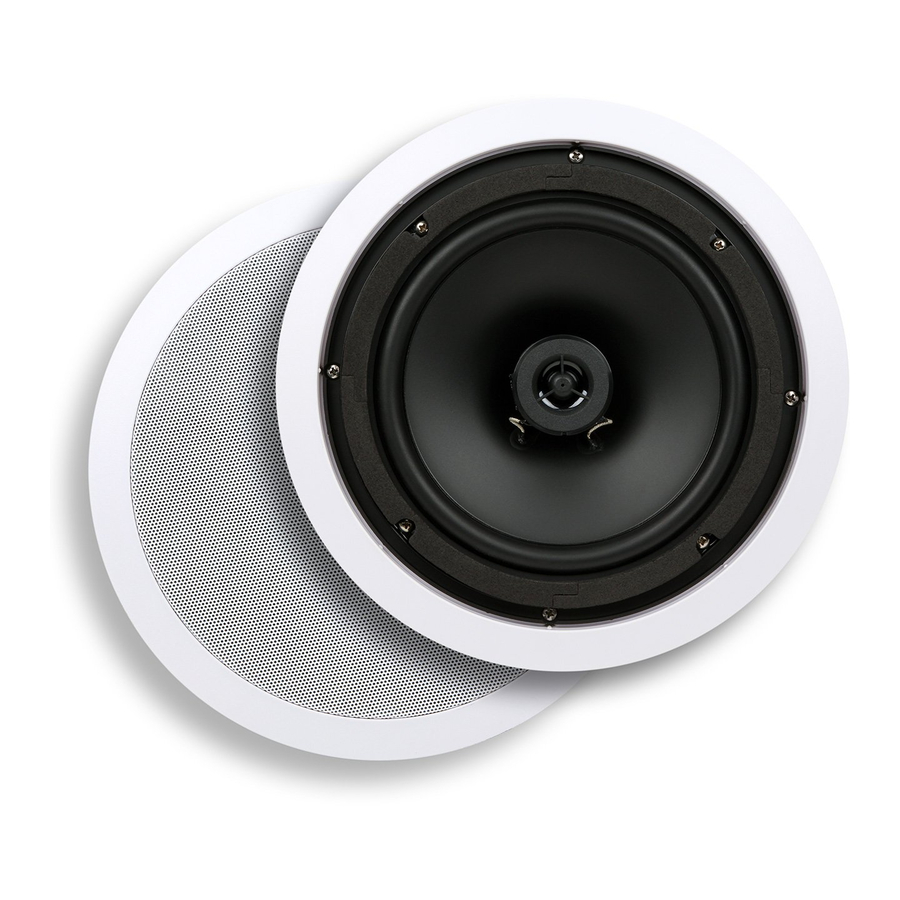

Micca C-8C/C-6C - 8” a 6.5” 2-pásmové stropné reproduktory - manuál

Obsah

1 Inštalačné nástroje
2 Umiestnenie montáže
3 Príprava montáže
4 Kábel reproduktora
5 Odstránenie mriežky
6 Montáž reproduktora
7 Natieranie rámu a mriežky
8 Odstránenie reproduktora
9 Špecifikácie C-8C
10 Špecifikácie C-6C
11 Stiahnuť návod
12 V iných jazykoch

Inštalačné nástroje

Správna inštalácia zaisťuje optimálny výkon reproduktorov C-8C/C-6C. Budete potrebovať nasledujúce inštalačné nástroje:

Pílka na sadrokartón
Skrutkovač, krížový
Maskovacia páska – 1.8 až 2.0 palca
Ceruzka
Bublinková alebo laserová vodováha
Pásmo
Hľadač kolíkov

Umiestnenie montáže

Pri výbere miesta montáže reproduktorov C-8C/C6C sa uistite, že cez toto miesto nevedú žiadne elektrické káble, potrubia, inštalatérske rozvody, plynové potrubia ani žiadne iné služby. C8C/C-6C je možné namontovať v ľubovoľnej orientácii, aby sa zabezpečilo správne pokrytie v polohe poslucháča. Aj keď sa najčastejšie montuje do stropu, dá sa namontovať aj do stien. Pri rozhodovaní o tom, kam namontovať C-8C/C-6C, majte na pamäti nasledovné:

Oddelenie – Vzdialenosť medzi párom C8C/C-6C by mala byť kratšia ako vzdialenosť od reproduktorov k poslucháčovi.

Výška – Predný reproduktor by mal byť namontovaný v stene so stredom C-8C/C-6C na úrovni uší poslucháča v sede. Stredový reproduktor by mal byť v stene nad alebo pod TV/displejom, podľa toho, čo je bližšie k úrovni uší v sede. Priestorové reproduktory môžu byť v stene tesne nad úrovňou uší v sede, alebo za a po stranách priestoru na počúvanie pre inštaláciu do stropu.

Príprava montáže

C-8C/C-6C vyžaduje výrez s rozmermi uvedenými v časti so špecifikáciami. Na pripevnenie je potrebných ďalších ¾" vo všetkých smeroch za stropom. Moderné konštrukcie domov zvyčajne využívajú stenové stĺpiky alebo nosníky rozmiestnené v rozstupoch 16", čo poskytuje približne 14 ⅜" medzi stĺpikmi.

Použite hľadač stĺpikov na lokalizáciu stĺpikov alebo nosníkov v strope, vrátane vodorovných výstuh, ktoré môžu prekážať v mieste montáže.

Použite dodanú šablónu a ceruzku na označenie polohy, kde sa má vykonať výrez. Ak montujete na zvislú stenu, použite bublinkovú alebo laserovú vodováhu, aby ste sa uistili, že je šablóna rovná. Vyrežte malý štvorcový otvor v označenej polohe, aby ste sa uistili, že za stropom nie sú žiadne prekážky.

Pomocou pílky na sadrokartón urobte montážny výrez podľa obrysu šablóny. Uistite sa, že režete sadrokartón pod uhlom 90 stupňov. Orezajte všetky zubaté alebo uvoľnené kúsky sadrokartónu. Zakryte rezané hrany sadrokartónu pásikmi maskovacej pásky, preložte okraje na prednej aj zadnej strane sadrokartónu (pozri obrázok 1). Tým sa zabráni uvoľneniu sadry v sadrokartóne v dôsledku vibrácií reproduktora. Nedovoľte, aby okraj maskovacej pásky vyčnieval viac ako ¼" za výrez na vonkajšom povrchu stropu. Maskovacia páska do ¼" od výrezu bude skrytá rámom reproduktora.

Ak strop obsahuje izoláciu, odstráňte izoláciu vo výreze a približne 1 stopu okolo neho. Tým sa zabezpečí dostatočný objem vzduchu pre prevádzku C-8C/C-6C. Zaistite akúkoľvek uvoľnenú izoláciu, ktorá by mohla spadnúť na reproduktor.

Ak strop nie je izolovaný, odporúča sa, aby bola dutina vyplnená približne 2 stopami izolácie zo sklenených vlákien okolo výrezu, počnúc približne 1 stopou okolo výrezu. Izolácia poskytne tlmenie reproduktoru a izoluje vibrácie.

Kábel reproduktora

Reproduktory v strope by mali byť pripojené k zosilňovaču pomocou kábla reproduktora CL2/CL3 s označením UL – to vyžaduje stavebný predpis pre väčšinu spotrebiteľov. Vyhnite sa inštalácii kábla reproduktora paralelne s elektrickým vedením striedavého prúdu v domácnosti, aby ste predišli potenciálnemu brumu. Je však v poriadku, ak kábel reproduktora pretína elektrické vedenie striedavého prúdu v pravom uhle.

Odporúča sa, aby inštaláciu kábla reproduktora vykonal odborník alebo licencovaný elektrikár, ak vám táto úloha nevyhovuje.

Prierez alebo hrúbka kábla reproduktora môže ovplyvniť výkon C-8C/C-6C. Vždy si vyberte kábel reproduktora CL2/CL3 do steny s príslušným prierezom, aby ste predišli nadmernému odporu kábla reproduktora. Použitie poddimenzovaného kábla reproduktora môže viesť k strate hlasitosti, detailov a dynamického rozsahu. Vyberte si kábel reproduktora pre C-8C/C-6C na základe nasledujúcich minimálnych odporúčaní:

50' alebo menej - 16 Gauge 2 vodiče CL2/CL3
50' - 80' - 14 Gauge 2 vodiče CL2/CL3
80'-120' - 12 Gauge 2 vodiče CL2/CL3
120'-200' - 10 Gauge 2 vodiče CL2/CL3

Výstupné svorky reproduktora zosilňovača sú zvyčajne farebne odlíšené čiernou pre záporný (-) a červenou pre kladný (+). Podobne aj C-8C/C-6C má svorky kábla reproduktora s čiernym a červeným farebným kódom. Pri pripájaní kábla reproduktora sa uistite, že je kladná svorka na zosilňovači pripojená ku kladnej svorke na C8C/C-6C. A podobne, záporná svorka na zosilňovači by mala byť pripojená k zápornej svorke na C-8C/C-6C. Káble reproduktorov zvyčajne používajú aspoň jednu z niekoľkých možných metód, ktoré pomáhajú udržiavať správnu polaritu, vrátane farebne odlíšenej izolácie alebo prameňov vodičov, alebo tlače textu a symbolov pozdĺž jednej strany izolácie kábla.

Odstránenie mriežky

C-8C/C-6C má na zadnej strane 4 montážne úchytky, ktoré sa otáčajú. Pri pohľade na zadnú stranu reproduktora otočte úchytky úplne proti smeru hodinových ručičiek tak, aby vyčnievali od rámu reproduktora. Posuňte každú úchytku smerom k prednej časti reproduktora a keď sa skrutka úchytky dostane do kontaktu s mriežkou, jemne zatlačte, aby sa mriežka oddelila od reproduktora.

Mriežka je držaná na mieste kontaktným tlakom. Pri vyberaní a opätovnej inštalácii mriežky dávajte pozor, aby ste ju nadmernou silou nedeformovali.

Montáž reproduktora

Pri pohľade na zadnú stranu C-8C/C-6C otočte úchytky úplne v smere hodinových ručičiek tak, aby boli vo vnútri rámu reproduktora (pozri obrázok 2). Ak sa úchytka neotáča, utiahnite jej skrutku, kým sa neotáča – príliš ju neuťahujte.

Umiestnite reproduktor do výrezu v strope. Postupne povoľujte každú zo štyroch skrutiek, kým sa úchytky nebudú môcť voľne otáčať. Potom utiahnite každú skrutku v smere hodinových ručičiek, kým úchytky pevne nepritlačia na vnútorný povrch. Reproduktor musí byť iba správne zarovnaný a bezpečne držaný na strope – príliš ho neuťahujte, aby ste nezlomili úchytky alebo nepoškodili sadrokartón.

Natieranie rámu a mriežky

Dodanú šablónu je možné použiť ako kryt na farbu, keď je orezaná. Opatrne orežte pozdĺž vnútornej línie a umiestnite kryt na farbu do rámu reproduktora s odstránenou mriežkou. Rám je teraz možné natrieť tak, aby zodpovedal povrchu stropu. Použite vhodný základný náter na natieranie plastu.

Natierať by sa mala iba predná strana mriežky, farba na bokoch sťaží inštaláciu mriežky na rám reproduktora. Dávajte pozor, aby ste neupchali žiadnu z perforácií mriežky, pretože to môže ovplyvniť výkon reproduktora obmedzením prúdenia vzduchu.

Odstránenie reproduktora

C-8C/C-6C sa dá v prípade potreby ľahko odstrániť. Odstráňte mriežku pomocou malého hákového nástroja, ktorý je k dispozícii v železiarstvach a predajniach autodielov. Uvoľnite štyri skrutky, kým sa úchytky neuvoľnia zo stropu a nezastrčia sa späť do rámu reproduktora. Vytiahnite C-8C/C-6C zo stropu a odpojte kábel reproduktora. Reproduktor je teraz možné ľahko vymeniť alebo opraviť.
