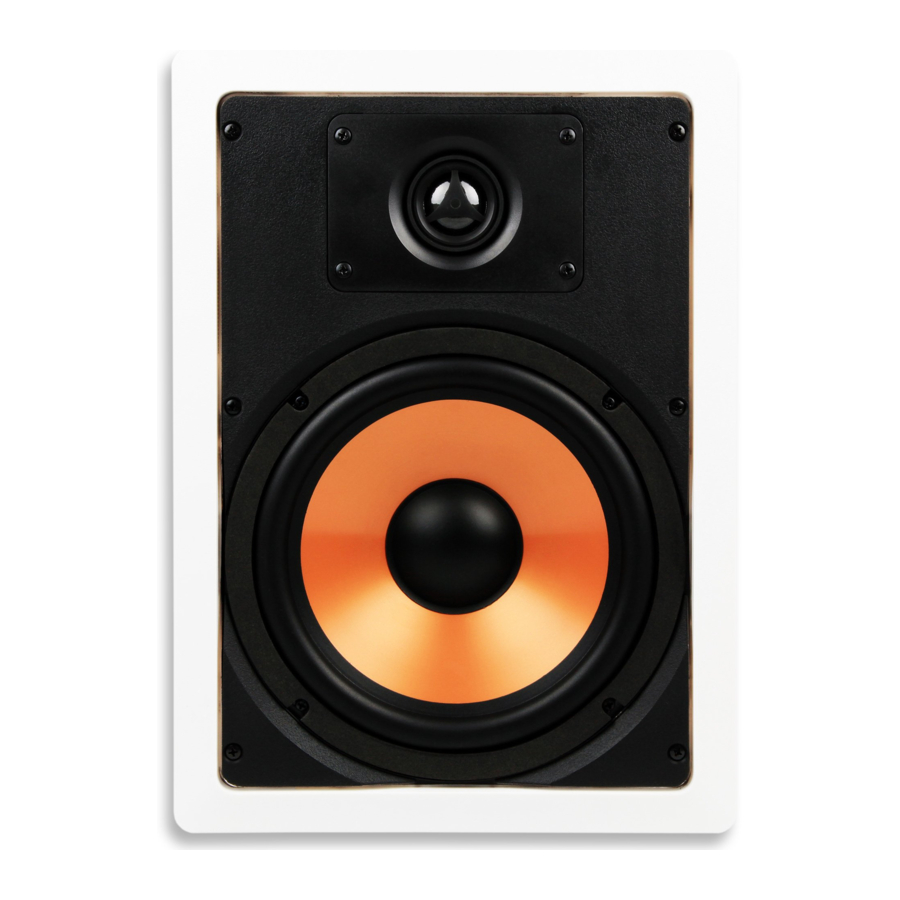

Micca M-8S/M-6S - 8” a 6.5” 2-pásmové reproduktory do steny – manuál

Inštalačné nástroje

Správna inštalácia zabezpečuje optimálny výkon M-8S/M-6S. Budete potrebovať nasledujúce inštalačné nástroje:

1. Pílka na sadrokartón
2. Skrutkovač, krížový
3. Maskovacia páska – 1.8 až 2.0 palca
4. Ceruzka
5. Bublinková alebo laserová vodováha
6. Pásmo
7. Hľadač kolíkov

Umiestnenie montáže

Pri výbere miesta montáže reproduktorov M-8S/M6S sa uistite, že v danom mieste nevedú žiadne elektrické káble, potrubia, inštalatérske rozvody, plynové potrubia ani žiadne iné rozvody. M8S/M-6S je možné namontovať v akejkoľvek orientácii, aby sa zabezpečilo správne pokrytie v pozícii poslucháča. Aj keď sa najčastejšie montuje do steny, dá sa namontovať aj do stropu. Pri rozhodovaní o tom, kam namontovať M-8S/M-6S, majte na pamäti nasledovné:

• Oddelenie – Vzdialenosť medzi párom M8S/M-6S by mala byť kratšia ako vzdialenosť od reproduktorov k poslucháčovi.
• Výška – Predná pozícia reproduktora by mala mať stred M-8S/M-6S na úrovni uší poslucháča v sede. Stredová pozícia reproduktora môže byť nad alebo pod TV/displejom, podľa toho, čo je bližšie k úrovni uší v sede. Priestorové umiestnenia by mali byť tesne nad úrovňou uší v sede. Ak je priestorové umiestnenie veľmi blízko poslucháča, montážna výška môže byť až 3 stopy nad úrovňou uší v sede, aby sa to kompenzovalo.
• Mierenie výškového reproduktora – Výškový reproduktor by mal byť zameraný na poslucháča pre všetky miesta montáže.

Príprava na montáž

M-8S/M-6S vyžaduje výrez s rozmermi uvedenými v časti so špecifikáciami. Na upevnenie je potrebná ďalšia ¾" vo všetkých smeroch za stenou. Moderná konštrukcia domu zvyčajne využíva stenové kolíky rozmiestnené v 16" rozostupoch, čo poskytuje približne 14 ⅜" medzi kolíkmi.

Použite hľadač kolíkov na lokalizáciu kolíkov v stene, vrátane vodorovných výstuh, ktoré môžu prekážať montážnej výške.

Použite dodanú šablónu a ceruzku na označenie polohy, kde sa má urobiť výrez. Použite bublinkovú alebo laserovú vodováhu, aby ste sa uistili, že šablóna je rovná. Vyrežte malý štvorcový otvor v označenej polohe, aby ste skontrolovali, či za stenou nie sú žiadne prekážky.

Pomocou pílky na sadrokartón urobte montážny výrez podľa obrysu šablóny. Uistite sa, že režete sadrokartón pod uhlom 90 stupňov. Orežte všetky zubaté alebo uvoľnené kúsky sadrokartónu. Zakryte rezané okraje sadrokartónu pásikmi maskovacej pásky, preložte okraje na prednej aj zadnej strane sadrokartónu (pozri obrázok 1). Tým sa zabráni uvoľneniu sadry v sadrokartóne v dôsledku vibrácií reproduktora. Nedovoľte, aby okraj maskovacej pásky vyčnieval viac ako ¼" za výrez na vonkajšom povrchu steny. Maskovacia páska do ¼" od výrezu bude skrytá rámom reproduktora.

Ak stena obsahuje izoláciu, odstráňte izoláciu vo výreze a približne 1 stopu nad a pod ním. Tým sa zabezpečí dostatočný objem vzduchu pre prevádzku M-8S/M-6S. Zaistite akúkoľvek uvoľnenú izoláciu nad výrezom.

Ak stena nie je izolovaná, odporúča sa vyplniť dutinu steny približne 2 stopami izolácie zo sklenených vlákien nad aj pod výrezom, počnúc približne 1 stopou nad a pod výrezom. Izolácia poskytne tlmenie reproduktora a izoluje vibrácie.

Reproduktorový kábel

Reproduktory v stene by mali byť pripojené k zosilňovaču pomocou reproduktorového kábla CL2/CL3 s označením UL – to vyžaduje stavebný predpis pre väčšinu spotrebiteľov. Vyhnite sa inštalácii reproduktorového kábla paralelne s domácou AC kabelážou, aby ste predišli potenciálnemu brumu. Je však v poriadku, ak reproduktorový kábel križuje AC kabeláž v pravom uhle.

Odporúča sa, aby inštaláciu reproduktorového kábla vykonal odborník alebo licencovaný elektrikár, ak sa na túto úlohu necítite.

Prierez alebo hrúbka reproduktorového kábla môže ovplyvniť výkon M-8S/M-6S. Vždy si vyberte reproduktorový kábel CL2/CL3 do steny s príslušným prierezom, aby ste predišli nadmernému odporu reproduktorového kábla. Použitie poddimenzovaného reproduktorového kábla môže viesť k strate hlasitosti, detailov a dynamického rozsahu. Vyberte reproduktorový kábel pre M-8S/M-6S na základe nasledujúcich minimálnych odporúčaní:

• 50' alebo menej - 16 Gauge 2 vodičový CL2/CL3
• 50' - 80' - 14 Gauge 2 vodičový CL2/CL3
• 80'-120' - 12 Gauge 2 vodičový CL2/CL3
• 120'-200' - 10 Gauge 2 vodičový CL2/CL3

Výstupné svorky reproduktora zosilňovača sú zvyčajne farebne označené čiernou farbou pre záporný (-) a červenou pre kladný (+). Podobne aj M-8S/M-6S majú svorky reproduktorového kábla s čiernym a červeným farebným označením. Pri pripájaní reproduktorového kábla sa uistite, že kladná svorka na zosilňovači je pripojená ku kladnej svorke na M8S/M-6S. A podobne, záporná svorka na zosilňovači by mala byť pripojená k zápornej svorke na M-8S/M-6S. Reproduktorové káble zvyčajne používajú aspoň jednu z niekoľkých možných metód na udržanie správnej polarity, vrátane farebne odlíšenej izolácie alebo vodičových laniek alebo tlače textu a symbolov pozdĺž jednej strany izolácie kábla.

Odstránenie mriežky

M-8S/M-6S má na zadnej strane 6 montážnych úchytiek, ktoré sa otáčajú. Pri pohľade na zadnú stranu reproduktora otočte úchytky úplne proti smeru hodinových ručičiek tak, aby vyčnievali od rámu reproduktora. Posuňte každú úchytku smerom k prednej časti reproduktora a keď sa skrutka úchytky dostane do kontaktu s mriežkou, jemne zatlačte, aby sa mriežka oddelila od reproduktora.

Mriežka je držaná na mieste kontaktným tlakom. Pri vyberaní a opätovnom inštalovaní mriežky dávajte pozor, aby ste ju nadmernou silou nedeformovali.

Montáž reproduktora

Pri pohľade na zadnú stranu M-8S/M-6S otočte úchytky úplne v smere hodinových ručičiek tak, aby boli vo vnútri rámu reproduktora (pozri obrázok 2). Ak sa úchytka neotáča, utiahnite jej skrutku, kým sa neotáča – príliš ju neuťahujte.

Umiestnite reproduktor do výrezu v stene. Postupne uvoľňujte každú zo šiestich skrutiek, kým sa úchytky nebudú môcť voľne otáčať. Potom utiahnite každú skrutku v smere hodinových ručičiek, kým úchytky pevne nepritlačia na vnútorný povrch steny. Reproduktor musí byť iba správne zarovnaný a bezpečne držaný na stene – príliš ho neuťahujte, aby ste nezlomili úchytky alebo nepoškodili stenu.

Natieranie rámu a mriežky

Dodanú šablónu je možné použiť ako kryt pri natieraní, keď je orezaná. Opatrne orežte pozdĺž vnútornej línie a umiestnite kryt na natieranie do rámu reproduktora s odstránenou mriežkou. Rám je teraz možné natrieť tak, aby zodpovedal povrchu steny. Použite vhodný základný náter na natieranie plastu.

Mala by sa natierať iba predná strana mriežky, farba na bokoch sťaží inštaláciu mriežky na rám reproduktora. Dávajte pozor, aby ste neupchali žiadne perforácie mriežky, pretože to môže ovplyvniť výkon reproduktora obmedzením prúdenia vzduchu.

Mierenie výškového reproduktora

Výkon reproduktora je optimálny, keď je zameraný na poslucháča. Pretože je nepraktické inštalovať reproduktory do steny pod uhlom, stačí zamerať iba výškový reproduktor, pretože reprodukuje najsmerovejšie citlivé zvukové frekvencie. Z tohto dôvodu je M-8S/M-6S skonštruovaný s výškovým reproduktorom, ktorý je možné zamerať smerom k posluchovej oblasti.

Ak chcete zamerať výškový reproduktor, jemne zatlačte na jeho kruhový vonkajší okraj. Nedotýkajte sa kupolovitej membrány alebo difúzora. Pomáha počúvať známu hudbu so silným centrálnym obrazom, ako sú vokály, pri zameriavaní výškového reproduktora. Keď sú výškové reproduktory správne zamerané, stredový obraz by mal byť koherentný a stabilný z pozície poslucháča.

Inštalácia mriežky

Mriežka reproduktora je držaná na mieste v montážnej drážke trením. Začnite zatlačením mriežky reproduktora do drážky na jednom mieste a potom prejdite okolo reproduktora a zatlačte viac okraja mriežky na miesto, kým mriežka úplne nezapadne.

Vo väčšine inštalácií prirodzené trenie medzi mriežkou a montážnou drážkou stačí na bezpečné držanie mriežky. Ak je potrebné dodatočné trenie, použite segmenty čierneho gumového materiálu, ktorý je súčasťou reproduktora. Odbaľte gumový materiál z jeho ochranného papiera a zatlačte ho do montážnej drážky na reproduktore. Umiestnite gumový materiál rovnomerne okolo reproduktora. Dokončite zatlačením mriežky, ako je popísané vyššie.

Odstránenie reproduktora

M-8S/M-6S sa dá ľahko odstrániť, ak by to bolo niekedy potrebné. Odstráňte mriežku pomocou malého hákového nástroja, ktorý je k dispozícii v obchodoch so železiarskym tovarom a autodielmi. Uvoľnite štyri skrutky, kým sa úchytky neuvoľnia zo stropu a nezastrčia sa späť do rámu reproduktora. Vytiahnite M-8S/M-6S zo steny a odpojte reproduktorový kábel. Reproduktor je teraz možné ľahko vymeniť alebo opraviť.

Špecifikácie M-8S

• Basový reproduktor: 8" polypropylénový kužeľ plnený sľudou s butylovým gumovým okrajom
• Výškový reproduktor: 1" otočná hodvábna kupola, chladená ferrofluidom
• Výhybka: 12dB/oktáva
• Frekvenčná odozva: 40Hz-20kHz
• Impedancia: 8 Ohmov
• Citlivosť: 90dB 1W/1M
• Výkon: 100 Wattov (každý)
• Vonkajší rozmer: 10.0" (Š) x 14.1" (V)
• Rozmer výrezu: 8.7" (Š) x 12.7" (V)
• Montážna hĺbka: 3.4"

Špecifikácie M-6S

• Basový reproduktor: 6.5" polypropylénový kužeľ plnený sľudou s butylovým gumovým okrajom
• Výškový reproduktor: 1" otočná hodvábna kupola, chladená ferrofluidom
• Výhybka: 12dB/oktáva
• Frekvenčná odozva: 50Hz-20kHz
• Impedancia: 8 Ohmov
• Citlivosť: 87dB 1W/1M
• Výkon: 80 Wattov (každý)
• Vonkajší rozmer: 8.7" (Š) x 12.1" (V)
• Rozmer výrezu: 7.3" (Š) x 10.7" (V)
• Montážna hĺbka: 2.9"
