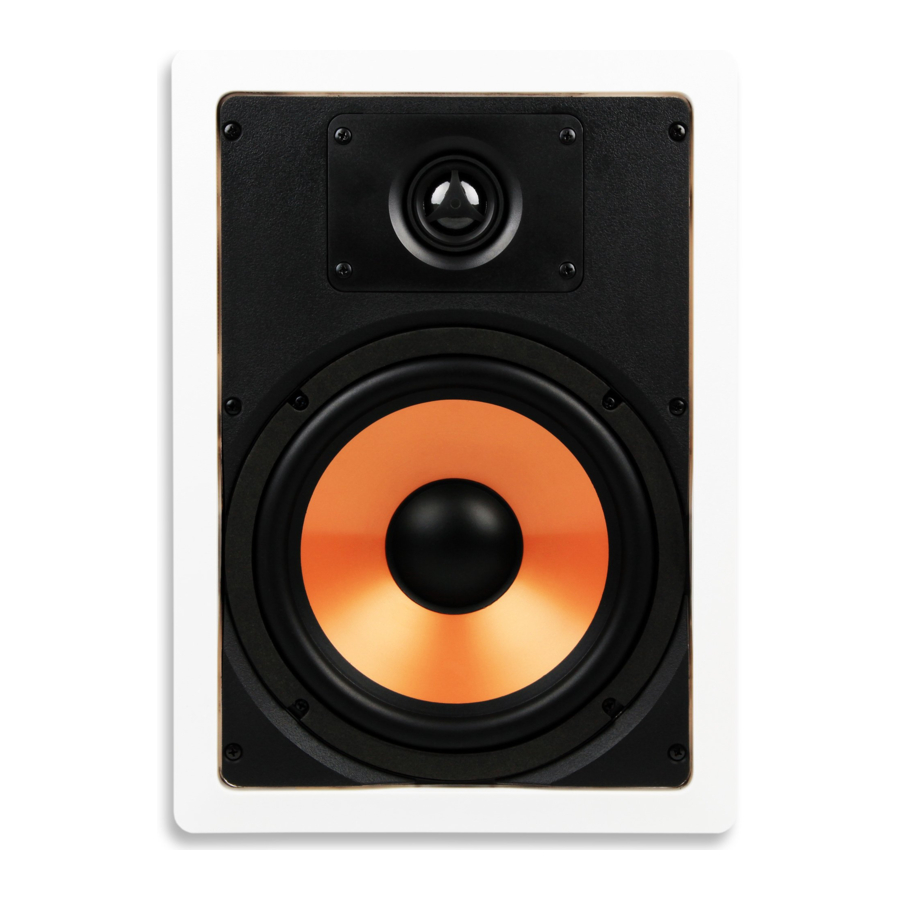

Micca M-8S/M-6S - 8” ir 6.5” 2 krypčių į sieną montuojamų garsiakalbių vadovas

Montavimo įrankiai

Tinkamas montavimas užtikrina optimalų M-8S/M-6S veikimą. Jums reikės šių montavimo įrankių:

1. Gipso kartono pjūklas
2. Atsuktuvas, Phillips galvutė
3. Maskavimo juosta – nuo 1,8 iki 2,0 colių
4. Pieštukas
5. Gulsčiukas arba lazerinis nivelyras
6. Matavimo juosta
7. Sijos ieškiklis

Montavimo vieta

Renkantis vietą M-8S/M6S garsiakalbiams montuoti, įsitikinkite, kad toje vietoje nėra elektros laidų, ortakių, vandentiekio, dujų vamzdžių ar kitų komunikacijų. M8S/M-6S galima montuoti bet kuria kryptimi, kad būtų užtikrintas tinkamas aprėpties plotas klausytojo vietoje. Nors dažniausiai jis montuojamas sienoje, jį taip pat galima montuoti lubose. Nusprendžiant, kur montuoti M-8S/M-6S, turėkite omenyje šiuos dalykus:

• Atskyrimas – Atstumas tarp M8S/M-6S poros turėtų būti mažesnis nei atstumas nuo garsiakalbių iki klausytojo.
• Aukštis – Priekinio garsiakalbio padėtis turėtų būti tokia, kad M-8S/M-6S centras būtų klausytojo ausų lygyje, kai jis sėdi. Centrinio garsiakalbio padėtis gali būti virš arba žemiau televizoriaus/ekrano, atsižvelgiant į tai, kuris yra arčiau sėdinčiojo ausų lygio. Aplinkiniai garsiakalbiai turėtų būti šiek tiek virš sėdinčiojo ausų lygio. Jei aplinkinio garsiakalbio vieta yra labai arti klausytojo, montavimo aukštis gali būti iki 3 pėdų virš sėdinčiojo ausų lygio, kad būtų kompensuotas atstumas.
• Aukštų dažnių garsiakalbio nukreipimas – Aukštų dažnių garsiakalbis turėtų būti nukreiptas į klausytoją visose montavimo vietose.

Pasiruošimas montavimui

M-8S/M-6S reikia išpjauti tokio dydžio angą, kaip nurodyta specifikacijų skyriuje. Papildomai reikia ¾" visomis kryptimis už sienos, kad būtų galima pritvirtinti. Šiuolaikinėje namų statyboje paprastai naudojamos sienų sijos, išdėstytos 16" atstumu viena nuo kitos, todėl tarp sijų yra maždaug 14 ⅜".

Naudokite sijos ieškiklį, kad surastumėte sijas sienoje, įskaitant horizontalias atramas, kurios gali trukdyti montavimo aukščiui.

Naudokite pateiktą šabloną ir pieštuką, kad pažymėtumėte vietą, kurioje bus išpjauta anga. Naudokite gulsčiuką arba lazerinį nivelyrą, kad įsitikintumėte, jog šablonas yra tiesus. Iškirpkite mažą kvadratinę skylę pažymėtoje vietoje, kad dar kartą patikrintumėte, ar už sienos nėra kliūčių.

Naudodami gipso kartono pjūklą, išpjaukite montavimo angą pagal šablono kontūrą. Būtinai pjaukite gipso kartoną 90 laipsnių kampu. Apipjaustykite visas nelygias ar laisvas gipso kartono dalis. Uždenkite nupjautus gipso kartono kraštus maskavimo juostos juostelėmis, užlenkdami kraštus abiejose gipso kartono pusėse (žr. 1 pav.). Tai neleis gipsui gipso kartone atsilaisvinti dėl garsiakalbio vibracijos. Neleiskite, kad maskavimo juostos kraštas išsikištų daugiau nei ¼" už išpjovos ant išorinio sienos paviršiaus. Maskavimo juosta, esanti ¼" atstumu nuo išpjovos, bus paslėpta po garsiakalbio rėmu.

Jei sienoje yra izoliacija, pašalinkite ją iš išpjovos ir maždaug 1 pėdą virš ir žemiau jos. Tai užtikrina pakankamą oro tūrį, kad M-8S/M-6S veiktų. Pritvirtinkite bet kokią atsilaisvinusią izoliaciją virš išpjovos.

Jei siena nėra izoliuota, rekomenduojama sienos ertmę užpildyti maždaug 2 pėdomis stiklo pluošto izoliacijos tiek virš, tiek žemiau išpjovos, pradedant maždaug 1 pėda virš ir žemiau išpjovos. Izoliacija užtikrins garsiakalbio slopinimą ir izoliuos vibracijas.

Garsiakalbio laidas

Sieniniai garsiakalbiai turėtų būti jungiami prie stiprintuvo UL įvertintu CL2/CL3 garsiakalbio laidu – to reikalauja daugumos vartotojų pastatų kodeksas. Venkite montuoti garsiakalbio laidą lygiagrečiai su buitiniais kintamosios srovės laidais, kad išvengtumėte galimo dūzgimo. Tačiau garsiakalbio laidui galima kirsti kintamosios srovės laidus stačiu kampu.

Jei jums nepatogu atlikti šią užduotį, rekomenduojama, kad garsiakalbio laidą įrengtų profesionalus arba licencijuotas elektrikas.

Garsiakalbio laido storis arba skersmuo gali turėti įtakos M-8S/M-6S veikimui. Visada rinkitės CL2/CL3 įvertintą sieninį garsiakalbio laidą, kurio skersmuo yra tinkamas, kad išvengtumėte per didelio garsiakalbio laido pasipriešinimo. Naudojant per mažo skersmens garsiakalbio laidą, gali sumažėti garsumas, detalumas ir dinaminis diapazonas. Pasirinkite garsiakalbio laidą M-8S/M-6S, remdamiesi šiomis minimaliomis rekomendacijomis:

• 50' ar mažiau - 16 Gauge 2 Conductor CL2/CL3
• 50' - 80' - 14 Gauge 2 Conductor CL2/CL3
• 80'-120' - 12 Gauge 2 Conductor CL2/CL3
• 120'-200' - 10 Gauge 2 Conductor CL2/CL3

Stiprintuvo garsiakalbio išvesties gnybtai paprastai yra pažymėti spalvomis: juoda neigiamam (-) ir raudona teigiamam (+). Panašiai M-8S/M-6S turi garsiakalbio laido gnybtus su juoda ir raudona spalvomis. Jungdami garsiakalbio laidą, įsitikinkite, kad teigiamas stiprintuvo gnybtas yra prijungtas prie teigiamo M8S/M-6S gnybto. Ir panašiai, neigiamas stiprintuvo gnybtas turėtų būti prijungtas prie neigiamo M-8S/M-6S gnybto. Garsiakalbio laiduose paprastai naudojamas bent vienas iš kelių galimų metodų, padedančių išlaikyti teisingą poliškumą, įskaitant spalvomis pažymėtą izoliaciją arba laidininko gijas arba teksto ir simbolių spausdinimą išilgai vienos laido izoliacijos pusės.

Grotelių nuėmimas

M-8S/M-6S gale yra 6 tvirtinimo ąselės, kurios sukasi. Žiūrėdami į garsiakalbio galą, pasukite ąseles visiškai prieš laikrodžio rodyklę, kad jos išsikištų nuo garsiakalbio rėmo. Pastumkite kiekvieną ąselę link garsiakalbio priekio ir, kai ąselės varžtas susilies su grotelėmis, švelniai paspauskite, kad grotelės atitrūktų nuo garsiakalbio.

Grotelės laikomos vietoje dėl kontaktinio slėgio. Būkite atsargūs nuimdami ir vėl įdėdami groteles, kad jų nedeformuotumėte dėl per didelės jėgos.

Garsiakalbio montavimas

Žiūrėdami į M-8S/M-6S galą, pasukite ąseles visiškai pagal laikrodžio rodyklę, kad jos būtų garsiakalbio rėmo viduje (žr. 2 pav.). Jei ąselė nesisuka, priveržkite jos varžtą, kol ji nesisuks – neperveržkite.

Įdėkite garsiakalbį į sienos išpjovą. Po vieną atlaisvinkite kiekvieną iš šešių varžtų, kol ąselės galės laisvai suktis. Tada priveržkite kiekvieną varžtą pagal laikrodžio rodyklę, kol ąselės tvirtai prispaus prie vidinio sienos paviršiaus. Garsiakalbį reikia tik tinkamai sulygiuoti ir tvirtai laikyti prie sienos – neperveržkite, kad nesulaužytumėte ąselių arba nepažeistumėte sienos.

Rėmo ir grotelių dažymas

Pateiktas šablonas gali būti naudojamas kaip dažų skydas, kai apipjaustomas. Atsargiai apipjaustykite išilgai vidinės linijos ir įdėkite dažų skydą į garsiakalbio rėmą, nuėmę groteles. Dabar rėmą galima nudažyti, kad jis atitiktų sienos paviršių. Naudokite tinkamą gruntą, skirtą dažyti ant plastiko.

Reikėtų dažyti tik priekinę grotelių dalį, dažai ant šonų apsunkins grotelių montavimą ant garsiakalbio rėmo. Būkite atsargūs, kad neužkimštumėte jokių grotelių perforacijų, nes tai gali paveikti garsiakalbio veikimą, apribodami oro srautą.

Aukštų dažnių garsiakalbio nukreipimas

Garsiakalbio veikimas yra optimalus, kai jis nukreiptas į klausytoją. Kadangi praktiškai neįmanoma įrengti sieninių garsiakalbių kampu, pakanka nukreipti tik aukštų dažnių garsiakalbį, nes jis atkuria kryptiškai jautriausius garso dažnius. Dėl šios priežasties M-8S/M-6S yra pagamintas su aukštų dažnių garsiakalbiu, kurį galima nukreipti į klausymosi zoną.

Norėdami nukreipti aukštų dažnių garsiakalbį, švelniai paspauskite jo apskritą išorinį kraštą. Venkite liesti kupolo diafragmą arba difuzorių. Nukreipiant aukštų dažnių garsiakalbį, naudinga klausytis pažįstamo muzikos kūrinio su stipriu centriniu vaizdu, pavyzdžiui, vokalu. Kai aukštų dažnių garsiakalbiai yra tinkamai nukreipti, centrinis vaizdas turėtų būti nuoseklus ir stabilus iš klausymosi padėties.

Grotelių montavimas

Garsiakalbio grotelės laikomos vietoje montavimo griovelyje dėl trinties. Pradėkite įspausdami garsiakalbio groteles į griovelį vienoje vietoje, o tada apeikite garsiakalbį, įspausdami daugiau grotelių krašto į vietą, kol grotelės bus visiškai įstatytos.

Daugumoje įrenginių natūralios trinties tarp grotelių ir montavimo griovelio pakanka, kad grotelės būtų tvirtai laikomos. Jei reikia papildomos trinties, naudokite juodos spalvos lipnios medžiagos segmentus, kurie tiekiami kartu su garsiakalbiu. Išvyniokite lipnią medžiagą iš apsauginio popieriaus ir įspauskite ją į montavimo griovelį ant garsiakalbio. Tolygiai išdėliokite lipnią medžiagą aplink garsiakalbį. Užbaikite įspausdami groteles, kaip aprašyta aukščiau.

Garsiakalbio išėmimas

M-8S/M-6S galima lengvai išimti, jei kada nors prireiktų. Nuimkite groteles naudodami mažą kabliuką, kurį galite įsigyti aparatūros ir automobilių dalių parduotuvėse. Atlaisvinkite keturis varžtus, kol ąselės atsilaisvins nuo lubų ir įsitrauks atgal į garsiakalbio rėmą. Ištraukite M-8S/M-6S iš sienos ir atjunkite garsiakalbio laidą. Dabar garsiakalbį galima lengvai pakeisti arba aptarnauti.

M-8S specifikacijos

• Žemų dažnių garsiakalbis: 8" Mika užpildytas polipropileno kūgis su butilo gumos apvadu
• Aukštų dažnių garsiakalbis: 1" Pasukamas šilko kupolas, aušinamas feroskysčiu
• Kryžminis filtras: 12dB/oktava
• Dažnių atsakas: 40Hz-20kHz
• Varža: 8 omai
• Jautrumas: 90dB 1W/1M
• Galingumas: 100 vatų (kiekvienas)
• Išoriniai matmenys: 10,0" (P) x 14,1" (A)
• Išpjovos matmenys: 8,7" (P) x 12,7" (A)
• Montavimo gylis: 3,4"

M-6S specifikacijos

• Žemų dažnių garsiakalbis: 6,5" Mika užpildytas polipropileno kūgis su butilo gumos apvadu
• Aukštų dažnių garsiakalbis: 1" Pasukamas šilko kupolas, aušinamas feroskysčiu
• Kryžminis filtras: 12dB/oktava
• Dažnių atsakas: 50Hz-20kHz
• Varža: 8 omai
• Jautrumas: 87dB 1W/1M
• Galingumas: 80 vatų (kiekvienas)
• Išoriniai matmenys: 8,7" (P) x 12,1" (A)
• Išpjovos matmenys: 7,3" (P) x 10,7" (A)
• Montavimo gylis: 2,9"
