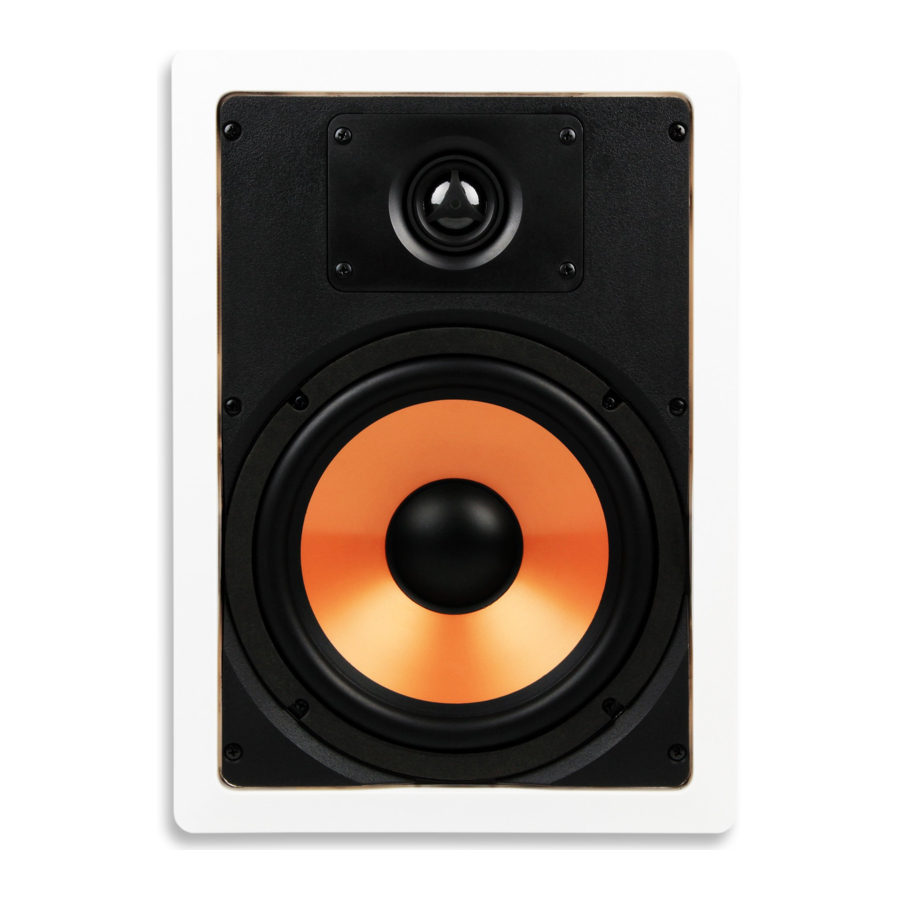

Micca M-8S/M-6S - Manual pentru difuzoare de perete cu 2 căi de 8” și 6.5”

Instrumente de instalare

O instalare corectă asigură performanțe optime de la M-8S/M-6S. Vor fi necesare următoarele instrumente de instalare:

1. Fierăstrău pentru gips-carton
2. Șurubelniță, cap Phillips
3. Bandă de mascare – 1.8 până la 2.0 inch
4. Creion
5. Nivelă cu bulă sau laser
6. Ruletă
7. Detector de stâlpi

Locația de montare

Când alegeți unde să montați difuzoarele M-8S/M6S, asigurați-vă că nu există cabluri electrice, conducte, instalații sanitare, conducte de gaz sau orice alte servicii care trec prin locație. M8S/M-6S poate fi montat în orice orientare pentru a oferi o acoperire adecvată la poziția ascultătorului. Deși este cel mai adesea montat în perete, poate fi montat și în tavan. Țineți cont de următoarele atunci când decideți unde să montați M-8S/M-6S:

• Separarea – Distanța dintre o pereche de M8S/M-6S ar trebui să fie mai mică decât distanța de la difuzoare la ascultător.
• Înălțimea – Poziția difuzorului frontal ar trebui să aibă centrul M-8S/M-6S la nivelul urechii ascultătorului când este așezat. Poziția difuzorului central poate fi deasupra sau sub televizor/afișaj, oricare este mai aproape de nivelul urechii așezate. Locațiile surround ar trebui să fie chiar deasupra nivelului urechii așezate. Dacă locația surround este foarte aproape de ascultător, înălțimea de montare poate fi de până la 3 picioare deasupra nivelului urechii așezate pentru a compensa.
• Direcționarea tweeter-ului – Tweeter-ul ar trebui să fie îndreptat spre ascultător pentru toate locațiile de montare.

Pregătirea montării

M-8S/M-6S necesită o dimensiune de decupare așa cum este listată în secțiunea de specificații. Este necesar un ¾" suplimentar în toate direcțiile în spatele peretelui pentru fixare. Construcția modernă a locuințelor utilizează de obicei stâlpi de perete spațiați la centre de 16", oferind aproximativ 14 ⅜" între stâlpi.

Utilizați un detector de stâlpi pentru a localiza stâlpii din perete, inclusiv suporturile orizontale care pot interfera cu înălțimea de montare.

Utilizați șablonul furnizat și un creion pentru a marca poziția unde va fi făcută decuparea. Utilizați o nivelă cu bulă sau laser pentru a vă asigura că șablonul este drept. Tăiați o mică gaură pătrată în locația marcată pentru a verifica dacă nu există obstrucții în spatele peretelui.

Folosind un fierăstrău pentru gips-carton, faceți decuparea de montare conform conturului șablonului. Asigurați-vă că tăiați gips-cartonul la un unghi de 90 de grade. Tăiați orice bucăți zimțate sau libere de gips-carton. Acoperiți marginile tăiate ale gips-cartonului cu fâșii de bandă de mascare, pliați peste margini pe ambele părți din față și din spate ale gips-cartonului (vezi Figura 1). Acest lucru va împiedica desprinderea gipsului din gips-carton din cauza vibrațiilor difuzorului. Nu permiteți ca marginea benzii de mascare să iasă mai mult de ¼" dincolo de decupare pe suprafața exterioară a peretelui. Banda de mascare aflată la ¼" de decupare va fi ascunsă de cadrul difuzorului.

Dacă peretele conține izolație, îndepărtați izolația de la decupare și aproximativ 1 picior deasupra și dedesubt. Acest lucru asigură un volum de aer adecvat pentru funcționarea M-8S/M-6S. Fixați orice izolație liberă deasupra decupării.

Dacă peretele nu este izolat, se recomandă ca cavitatea peretelui să fie umplută cu aproximativ 2 picioare de izolație din fibră de sticlă atât deasupra, cât și dedesubtul decupării, începând de la aproximativ 1 picior deasupra și dedesubtul decupării. Izolația va oferi amortizare difuzorului și va izola vibrațiile.

Cablu difuzor

Difuzoarele de perete trebuie conectate la amplificator cu cablu de difuzor CL2/CL3 cu rating UL – acest lucru este cerut de codul de construcție pentru majoritatea consumatorilor. Evitați instalarea cablului difuzor în paralel cu cablajul AC al locuinței pentru a evita potențialul bâzâit. Este în regulă ca cablul difuzorului să traverseze cablajul AC în unghi drept, totuși.

Se recomandă ca un electrician profesionist sau autorizat să efectueze instalarea cablului difuzorului dacă nu sunteți confortabil cu sarcina.

Calibrul sau grosimea cablului difuzorului poate afecta performanța M-8S/M-6S. Alegeți întotdeauna un cablu de difuzor de perete cu rating CL2/CL3 de calibrul adecvat pentru a preveni rezistența excesivă a cablului difuzorului. Utilizarea unui cablu difuzor subdimensionat poate duce la pierderea volumului, a detaliilor și a gamei dinamice. Vă rugăm să selectați cablul difuzorului pentru M-8S/M-6S pe baza următoarelor recomandări minime:

• 50' sau mai puțin - 16 Gauge 2 Conductor CL2/CL3
• 50' - 80' - 14 Gauge 2 Conductor CL2/CL3
• 80'-120' - 12 Gauge 2 Conductor CL2/CL3
• 120'-200' - 10 Gauge 2 Conductor CL2/CL3

Terminalele de ieșire ale difuzorului amplificatorului sunt de obicei codificate cu culori cu negru pentru negativ (-) și roșu pentru pozitiv (+). În mod similar, M-8S/M-6S au terminale de cablu difuzor cu codificare de culoare negru și roșu. Când conectați cablul difuzorului, asigurați-vă că terminalul pozitiv de pe amplificator este conectat la terminalul pozitiv de pe M8S/M-6S. Și, în mod similar, terminalul negativ de pe amplificator ar trebui să fie conectat la terminalul negativ de pe M-8S/M-6S. Cablurile difuzoarelor utilizează de obicei cel puțin una dintre mai multe metode posibile pentru a ajuta la menținerea polarității corecte, inclusiv izolația sau firele conductoare codificate cu culori sau imprimarea de text și simboluri de-a lungul unei părți a izolației firului.

Îndepărtarea grilei

M-8S/M-6S are 6 cleme de montare pe spate care se rotesc. În timp ce vă uitați la spatele difuzorului, rotiți clemele complet în sens invers acelor de ceasornic, astfel încât să iasă din cadrul difuzorului. Glisați fiecare clemă spre partea din față a difuzorului și când șurubul clemei intră în contact cu grila, împingeți ușor, astfel încât grila să se îndepărteze de difuzor.

Grila este menținută în poziție prin presiunea de contact. Aveți grijă când scoateți și reinstalați grila pentru a nu o distorsiona din cauza forței excesive.

Montarea difuzorului

În timp ce vă uitați la spatele M-8S/M-6S, rotiți clemele complet în sensul acelor de ceasornic, astfel încât să se afle în interiorul cadrului difuzorului (vezi Figura 2). Dacă o clemă nu rămâne rotită, strângeți șurubul până când rămâne rotită – nu strângeți prea mult.

Așezați difuzorul în decuparea peretelui. Pe rând, slăbiți fiecare dintre cele șase șuruburi până când clemele se pot roti liber. Apoi strângeți fiecare șurub în sensul acelor de ceasornic până când clemele apasă ferm pe suprafața interioară a peretelui. Difuzorul trebuie doar să fie aliniat corect și ținut ferm de perete – nu strângeți prea mult pentru a rupe clemele sau a deteriora peretele.

Vopsirea cadrului și a grilei

Șablonul furnizat poate fi folosit ca ecran de vopsea atunci când este tăiat. Tăiați cu atenție de-a lungul liniei interioare și așezați ecranul de vopsea în interiorul cadrului difuzorului cu grila îndepărtată. Cadrul poate fi acum vopsit pentru a se potrivi cu suprafața peretelui. Utilizați o amorsă adecvată pentru vopsirea peste plastic.

Trebuie vopsită doar partea din față a grilei, vopseaua de pe laterale va face dificilă instalarea grilei pe cadrul difuzorului. Aveți grijă să nu înfundați nicio perforație a grilei, deoarece poate afecta performanța difuzorului prin restricționarea fluxului de aer.

Direcționarea tweeter-ului

Performanța difuzorului este optimă atunci când este îndreptat spre ascultător. Deoarece este impracticabil să instalați difuzoarele de perete într-un unghi, este suficient să direcționați doar tweeter-ul, deoarece reproduce cele mai sensibile frecvențe audio direcționale. Din acest motiv, M-8S/M-6S este construit cu un tweeter care poate fi îndreptat spre zona de ascultare.

Pentru a direcționa tweeter-ul, apăsați ușor pe marginea exterioară circulară a acestuia. Evitați să atingeți diafragma cupolei sau difuzorul. Ajută să ascultați o piesă muzicală familiară cu o imagine centrală puternică, cum ar fi vocea, în timp ce direcționați tweeter-ul. Când tweeterele sunt direcționate corect, imaginea centrală ar trebui să fie coerentă și stabilă din poziția de ascultare.

Instalarea grilei

Grila difuzorului este menținută în poziție în canelura de montare prin frecare. Începeți prin a apăsa grila difuzorului în canelură într-un singur loc, apoi mergeți în jurul difuzorului apăsând mai mult din marginea grilei în poziție până când grila este complet așezată.

În majoritatea instalațiilor, frecarea naturală dintre grilă și canelura de montare este suficientă pentru a menține grila în siguranță. Dacă este nevoie de frecare suplimentară, utilizați segmentele de material negru lipicios care sunt furnizate cu difuzorul. Dezlegați materialul lipicios de pe hârtia de protecție și apăsați-l în canelura de montare de pe difuzor. Poziționați materialul lipicios uniform în jurul difuzorului. Terminați apăsând grila așa cum este descris mai sus.

Îndepărtarea difuzorului

M-8S/M-6S poate fi îndepărtat cu ușurință dacă devine vreodată necesar. Îndepărtați grila folosind un instrument mic cu cârlig disponibil de la magazinele de hardware și piese auto. Slăbiți cele patru șuruburi până când clemele se eliberează de tavan și se retrag în cadrul difuzorului. Scoateți M-8S/M-6S din perete și deconectați cablul difuzorului. Difuzorul poate fi acum înlocuit sau reparat cu ușurință.

Specificații M-8S

• Woofer: Con de polipropilenă umplut cu mică de 8" cu surround din cauciuc butilic
• Tweeter: Dom de mătase pivotant de 1", răcit cu ferrofluid
• Crossover: 12dB/Octavă
• Răspuns în frecvență: 40Hz-20kHz
• Impedanță: 8 Ohmi
• Sensibilitate: 90dB 1W/1M
• Putere suportată: 100 Watts (Fiecare)
• Dimensiune exterioară: 10.0" (L) x 14.1" (Î)
• Dimensiune decupare: 8.7" (L) x 12.7" (Î)
• Adâncime de montare: 3.4"

Specificații M-6S

• Woofer: Con de polipropilenă umplut cu mică de 6.5" cu surround din cauciuc butilic
• Tweeter: Dom de mătase pivotant de 1", răcit cu ferrofluid
• Crossover: 12dB/Octavă
• Răspuns în frecvență: 50Hz-20kHz
• Impedanță: 8 Ohmi
• Sensibilitate: 87dB 1W/1M
• Putere suportată: 80 Watts (Fiecare)
• Dimensiune exterioară: 8.7" (L) x 12.1" (Î)
• Dimensiune decupare: 7.3" (L) x 10.7" (Î)
• Adâncime de montare: 2.9"

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Micca M-8S/M-6S - Manual pentru difuzoare de perete cu 2 căi de 8” și 6.5”
