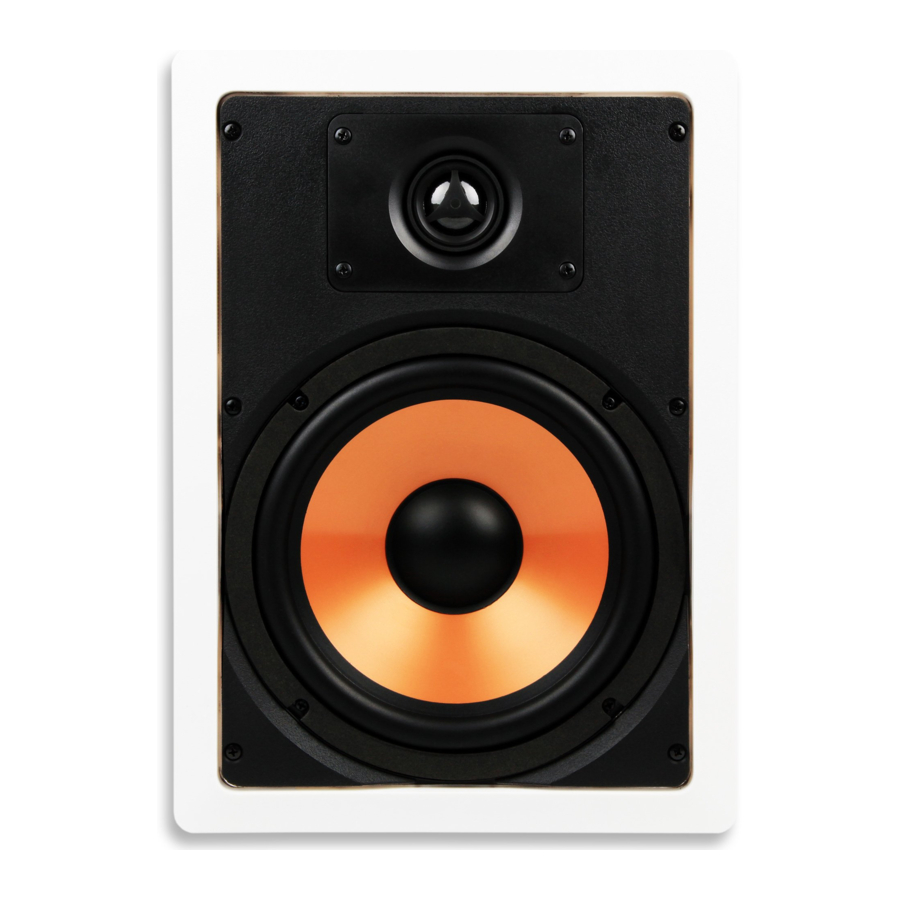

Micca M-8S/M-6S - 8” ja 6.5” 2-tiekaiuttimien asennus seinään -ohje

Asennustyökalut

Oikea asennus varmistaa M-8S/M-6S -kaiuttimien optimaalisen suorituskyvyn. Tarvitset seuraavat asennustyökalut:

1. Kipsilevysaha
2. Ruuvimeisseli, Phillips-pää
3. Maalarinteippi – 1.8 - 2.0 tuumaa
4. Lyijykynä
5. Vesivaaka tai laser-vaaka
6. Mittanauha
7. Puurankojen etsin

Asennuspaikka

Kun valitset M-8S/M6S -kaiuttimien asennuspaikkaa, varmista, ettei paikassa kulje sähköjohtoja, ilmastointikanavia, putkistoja, kaasuputkia tai muita palveluita. M8S/M-6S voidaan asentaa mihin tahansa suuntaan, jotta kuuntelijan sijainti saadaan katettua kunnolla. Vaikka se asennetaan useimmiten seinään, se voidaan asentaa myös kattoon. Pidä seuraavat asiat mielessä, kun päätät M-8S/M-6S -kaiuttimien asennuspaikkaa:

• Erottelu – M8S/M-6S -parin välinen etäisyys tulisi olla lyhyempi kuin kaiuttimien etäisyys kuuntelijaan.
• Korkeus – Etukaiuttimen sijainnin tulisi olla siten, että M-8S/M-6S -kaiuttimen keskikohta on kuuntelijan korvan korkeudella istuessa. Keskikaiuttimen sijainti voi olla television/näytön ylä- tai alapuolella, riippuen siitä, kumpi on lähempänä istuvan henkilön korvan korkeutta. Surround-kaiuttimien sijainnin tulisi olla juuri istuvan henkilön korvan korkeuden yläpuolella. Jos surround-kaiuttimen sijainti on hyvin lähellä kuuntelijaa, asennuskorkeus voi olla jopa 3 jalkaa istuvan henkilön korvan korkeuden yläpuolella kompensoimaan.
• Diskantin suuntaus – Diskantti tulisi suunnata kuuntelijaa kohti kaikissa asennuspaikoissa.

Asennuksen valmistelu

M-8S/M-6S vaatii teknisten tietojen osiossa luetellun aukon koon. Lisäksi tarvitaan ¾" joka suuntaan seinän takana kiinnitystä varten. Nykyaikaisessa asuntorakentamisessa käytetään tyypillisesti 16 tuuman välein sijoitettuja seinätolppia, jolloin tolppien väliin jää noin 14 ⅜ tuumaa.

Etsi seinän tolpat puurankojen etsimellä, mukaan lukien vaakasuorat tuet, jotka voivat haitata asennuskorkeutta.

Käytä mukana toimitettua mallia ja lyijykynää merkitäksesi paikan, johon aukko tehdään. Käytä vesivaakaa tai laser-vaakaa varmistaaksesi, että malli on suora. Leikkaa pieni neliön muotoinen reikä merkittyyn kohtaan tarkistaaksesi, ettei seinän takana ole esteitä.

Tee asennusaukko mallin ääriviivojen mukaisesti kipsilevysahalla. Varmista, että leikkaat kipsilevyn läpi 90 asteen kulmassa. Leikkaa pois kaikki rosoiset tai irtonaiset kipsilevyn palat. Peitä kipsilevyn leikatut reunat maalarinteippiliuskoilla taittamalla reunat kipsilevyn etu- ja takapuolelle (katso kuva 1). Tämä estää kipsilevyn kipsiä irtoamasta kaiuttimen tärinästä. Älä anna maalarinteipin reunan työntyä yli ¼" aukon ulkopuolelle ulkoseinän pinnalla. Kaiuttimen kehys peittää ¼" sisällä aukosta olevan maalarinteipin.

Jos seinässä on eristystä, poista eristys aukosta ja noin 1 jalka sen ylä- ja alapuolelta. Tämä varmistaa riittävän ilmatilavuuden M-8S/M-6S -kaiuttimen toiminnalle. Kiinnitä kaikki irtonainen eristys aukon yläpuolelle.

Jos seinä ei ole eristetty, on suositeltavaa, että seinäontelo täytetään noin 2 jalalla lasikuitueristystä sekä aukon ylä- että alapuolelle, alkaen noin 1 jalasta aukon ylä- ja alapuolelta. Eristys vaimentaa kaiutinta ja eristää tärinää.

Kaiutinkaapeli

Seinään asennettavat kaiuttimet tulee liittää vahvistimeen UL-luokitellulla CL2/CL3-kaiutinkaapelilla – tätä vaatii rakennusmääräys useimmille kuluttajille. Vältä kaiutinkaapelin asentamista samansuuntaisesti kotitalouksien vaihtovirtajohtojen kanssa mahdollisen hurinan välttämiseksi. Kaiutinkaapeli voi kuitenkin ylittää vaihtovirtajohdot suorassa kulmassa.

On suositeltavaa, että ammattilainen tai valtuutettu sähköasentaja suorittaa kaiutinkaapelin asennuksen, jos et ole mukava tehtävän kanssa.

Kaiutinkaapelin paksuus voi vaikuttaa M-8S/M-6S -kaiuttimen suorituskykyyn. Valitse aina CL2/CL3-luokiteltu seinään asennettava kaiutinkaapeli, jonka paksuus on sopiva, jotta vältät liiallisen kaiutinkaapelin vastuksen. Alimitoitetun kaiutinkaapelin käyttö voi johtaa äänenvoimakkuuden, yksityiskohtien ja dynaamisen alueen menetykseen. Valitse M-8S/M-6S -kaiuttimelle kaiutinkaapeli seuraavien vähimmäissuositusten perusteella:

• 50' tai vähemmän - 16 Gauge 2 Conductor CL2/CL3
• 50' - 80' - 14 Gauge 2 Conductor CL2/CL3
• 80'-120' - 12 Gauge 2 Conductor CL2/CL3
• 120'-200' - 10 Gauge 2 Conductor CL2/CL3

Vahvistimen kaiutinlähtöliittimet on tyypillisesti värikoodattu mustalla negatiiviselle (-) ja punaisella positiiviselle (+). Samoin M-8S/M-6S -kaiuttimissa on kaiutinkaapeliliittimet, joissa on musta ja punainen värikoodaus. Kun liität kaiutinkaapelin, varmista, että vahvistimen positiivinen liitin on liitetty M8S/M-6S -kaiuttimen positiiviseen liittimeen. Ja samoin vahvistimen negatiivinen liitin tulee liittää M-8S/M-6S -kaiuttimen negatiiviseen liittimeen. Kaiutinkaapeleissa käytetään tyypillisesti vähintään yhtä useista mahdollisista menetelmistä oikean napaisuuden ylläpitämiseksi, mukaan lukien värikoodattu eristys tai johdinlangat tai tekstin ja symbolien painaminen kaapelin eristyksen toiselle puolelle.

Säleikön irrottaminen

M-8S/M-6S -kaiuttimessa on 6 kiinnityskielekettä takana, jotka pyörivät. Kun katsot kaiuttimen takaosaa, kierrä kielekkeitä kokonaan vastapäivään, jotta ne työntyvät ulos kaiuttimen kehyksestä. Liu'uta jokaista kielekettä kohti kaiuttimen etuosaa, ja kun kielekkeen ruuvi koskettaa säleikköä, työnnä varovasti, jotta säleikkö irtoaa kaiuttimesta.

Säleikkö pysyy paikallaan kosketuspaineella. Ole varovainen irrottaessasi ja asentaessasi säleikköä uudelleen, jotta se ei vääristy liiallisen voiman vuoksi.

Kaiuttimen asentaminen

Kun katsot M-8S/M-6S -kaiuttimen takaosaa, kierrä kielekkeitä kokonaan myötäpäivään, jotta ne ovat kaiuttimen kehyksen sisällä (katso kuva 2). Jos kieleke ei pysy pyöritettynä, kiristä sen ruuvia, kunnes se pysyy pyöritettynä – älä kiristä liikaa.

Aseta kaiutin seinän aukkoon. Löysää yksi kerrallaan jokaista kuutta ruuvia, kunnes kielekkeet voivat pyöriä vapaasti. Kiristä seuraavaksi jokaista ruuvia myötäpäivään, kunnes kielekkeet painavat tiukasti seinän sisäpintaa vasten. Kaiutin tarvitsee vain kohdistaa oikein ja pitää tukevasti seinässä – älä kiristä liikaa, jotta kielekkeet eivät katkea tai seinä vaurioidu.

Kehyksen ja säleikön maalaaminen

Mukana toimitettua mallia voidaan käyttää maalaussuojana, kun se on leikattu. Leikkaa varovasti sisäviivaa pitkin ja aseta maalaussuoja kaiuttimen kehyksen sisään säleikkö irrotettuna. Kehys voidaan nyt maalata seinän pinnan mukaiseksi. Käytä muovin päälle maalaamiseen sopivaa pohjamaalia.

Vain säleikön etuosa tulee maalata, sivujen maalaaminen vaikeuttaa säleikön asentamista kaiuttimen kehykseen. Varo tukkimasta säleikön reikiä, koska se voi vaikuttaa kaiuttimen suorituskykyyn rajoittamalla ilmavirtausta.

Diskantin suuntaus

Kaiuttimen suorituskyky on optimaalinen, kun se on suunnattu kuuntelijaa kohti. Koska seinään asennettavien kaiuttimien asentaminen kulmassa on epäkäytännöllistä, riittää, että suunnataan vain diskantti, koska se toistaa suuntaukselle herkimmät äänen taajuudet. Tästä syystä M-8S/M-6S on rakennettu diskantilla, joka voidaan suunnata kohti kuuntelualuetta.

Suuntaa diskantti painamalla varovasti sen pyöreää ulkoreunaa. Vältä koskettamasta kalvon kupua tai diffuusoria. On hyödyllistä kuunnella tuttua musiikkikappaletta, jossa on vahva keskeinen kuva, kuten laulu, samalla kun suunnataan diskanttia. Kun diskantit on suunnattu oikein, keskikuvan tulisi olla yhtenäinen ja vakaa kuuntelupaikan suhteen.

Säleikön asentaminen

Kaiuttimen säleikkö pysyy paikallaan kiinnitysurassa kitkan avulla. Aloita painamalla kaiuttimen säleikkö uraan yhdestä kohdasta ja jatka sitten kaiuttimen ympäri painamalla enemmän säleikön reunaa paikalleen, kunnes säleikkö on kokonaan paikallaan.

Useimmissa asennuksissa säleikön ja kiinnitysuran välinen luonnollinen kitka riittää pitämään säleikön tukevasti paikallaan. Jos tarvitaan lisää kitkaa, käytä kaiuttimen mukana toimitettuja mustia kumimateriaalin paloja. Poista kumimateriaali suojapaperistaan ja paina se kaiuttimen kiinnitysuran sisään. Aseta kumimateriaali tasaisesti kaiuttimen ympärille. Viimeistele painamalla säleikkö sisään yllä kuvatulla tavalla.

Kaiuttimen irrottaminen

M-8S/M-6S voidaan helposti irrottaa, jos se joskus on tarpeen. Irrota säleikkö pienellä koukkutyökalulla, jota on saatavana rauta- ja autotarvikeliikkeistä. Löysää neljää ruuvia, kunnes kielekkeet irtoavat katosta ja taittuvat takaisin kaiuttimen kehykseen. Vedä M-8S/M-6S ulos seinästä ja irrota kaiutinkaapeli. Kaiutin voidaan nyt helposti vaihtaa tai huoltaa.

M-8S -tekniset tiedot

• Bassoelementti: 8" Mica-täytteinen polypropeenikartio butyylikumireunuksella
• Diskantti: 1" Kääntyvä silkkikupu, ferrofluidijäähdytteinen
• Jakosuodin: 12dB/oktaavi
• Taajuusvaste: 40Hz-20kHz
• Impedanssi: 8 Ohmia
• Herkkyys: 90dB 1W/1M
• Tehonkesto: 100 Watti (kukin)
• Ulkomitat: 10.0" (L) x 14.1" (K)
• Aukon mitat: 8.7" (L) x 12.7" (K)
• Asennussyvyys: 3.4"

M-6S -tekniset tiedot

• Bassoelementti: 6.5" Mica-täytteinen polypropeenikartio butyylikumireunuksella
• Diskantti: 1" Kääntyvä silkkikupu, ferrofluidijäähdytteinen
• Jakosuodin: 12dB/oktaavi
• Taajuusvaste: 50Hz-20kHz
• Impedanssi: 8 Ohmia
• Herkkyys: 87dB 1W/1M
• Tehonkesto: 80 Watti (kukin)
• Ulkomitat: 8.7" (L) x 12.1" (K)
• Aukon mitat: 7.3" (L) x 10.7" (K)
• Asennussyvyys: 2.9"
