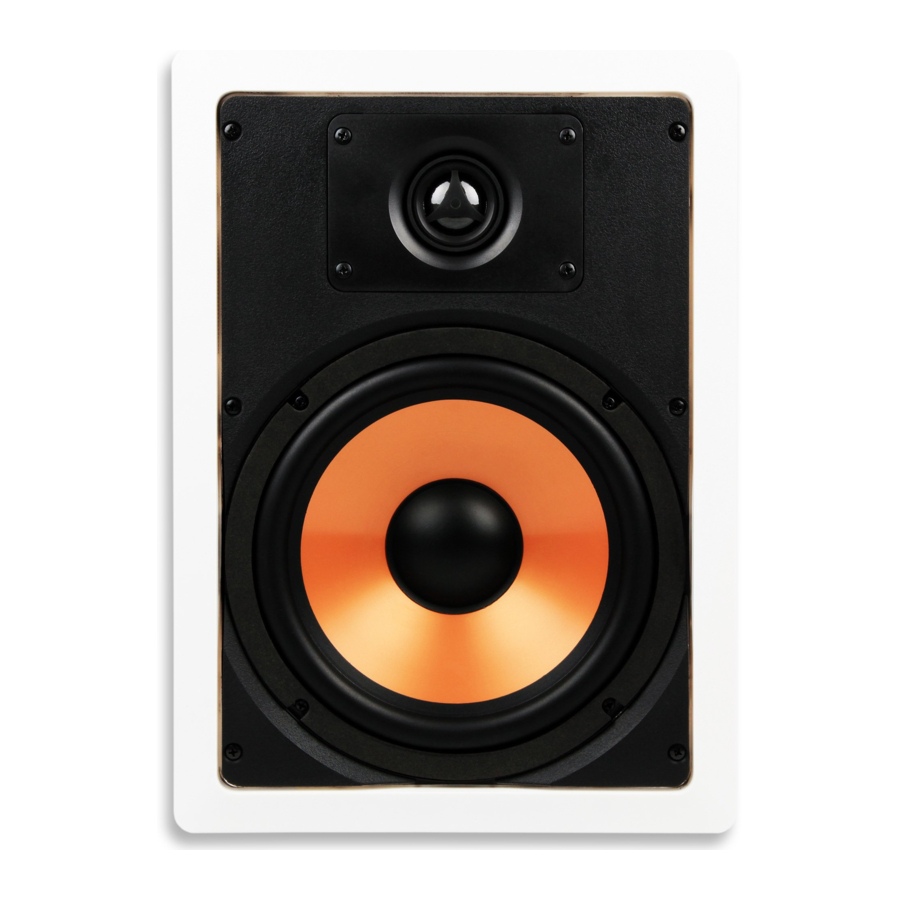

Micca M-8S/M-6S - Руководство по 2-полосным встраиваемым в стену динамикам 8” и 6.5”

Инструменты для установки

Правильная установка обеспечивает оптимальную производительность M-8S/M-6S. Потребуются следующие инструменты для установки:

1. Пила для гипсокартона
2. Отвертка, крестовая
3. Малярный скотч – от 1,8 до 2,0 дюймов
4. Карандаш
5. Пузырьковый или лазерный уровень
6. Рулетка
7. Детектор стоек

Место установки

При выборе места для установки динамиков M-8S/M6S убедитесь, что в этом месте нет электрических проводов, воздуховодов, водопровода, газовых труб или каких-либо других коммуникаций. M8S/M-6S можно устанавливать в любой ориентации, чтобы обеспечить надлежащее покрытие в месте прослушивания. Хотя чаще всего его устанавливают в стену, его также можно установить в потолок. Принимайте во внимание следующее при выборе места для установки M-8S/M-6S:

• Разделение – Расстояние между парой M8S/M-6S должно быть меньше, чем расстояние от динамиков до слушателя.
• Высота – Передний динамик должен располагаться так, чтобы центр M-8S/M-6S находился на уровне уха слушателя в сидячем положении. Центральный динамик может располагаться выше или ниже телевизора/дисплея, в зависимости от того, что ближе к уровню уха в сидячем положении. Места для тыловых динамиков должны быть чуть выше уровня уха в сидячем положении. Если место для тылового динамика находится очень близко к слушателю, высота установки может быть до 3 футов над уровнем уха в сидячем положении для компенсации.
• Направление твитера – Твитер должен быть направлен на слушателя для всех мест установки.

Подготовка к установке

Для M-8S/M-6S требуется размер выреза, указанный в разделе спецификаций. Для крепления требуется дополнительно ¾" во всех направлениях за стеной. В современном строительстве домов обычно используются стеновые стойки, расположенные с шагом 16", что обеспечивает приблизительно 14 ⅜" между стойками.

Используйте детектор стоек, чтобы найти стойки в стене, включая горизонтальные распорки, которые могут мешать высоте установки.

Используйте прилагаемый шаблон и карандаш, чтобы отметить место, где будет сделан вырез. Используйте пузырьковый или лазерный уровень, чтобы убедиться, что шаблон прямой. Вырежьте небольшое квадратное отверстие в отмеченном месте, чтобы еще раз проверить отсутствие препятствий за стеной.

С помощью пилы для гипсокартона сделайте монтажный вырез в соответствии с контуром шаблона. Обязательно прорежьте гипсокартон под углом 90 градусов. Обрежьте все зазубренные или незакрепленные куски гипсокартона. Закройте обрезанные края гипсокартона полосками малярного скотча, перекрывая края как с лицевой, так и с обратной стороны гипсокартона (см. рисунок 1). Это предотвратит отслоение гипса в гипсокартоне из-за вибрации динамика. Не допускайте, чтобы край малярного скотча выступал более чем на ¼" за вырез на внешней поверхности стены. Малярный скотч в пределах ¼" от выреза будет скрыт рамкой динамика.

Если стена содержит изоляцию, удалите изоляцию в месте выреза и примерно на 1 фут выше и ниже него. Это обеспечит достаточный объем воздуха для работы M-8S/M-6S. Закрепите любую незакрепленную изоляцию над вырезом.

Если стена не изолирована, рекомендуется заполнить полость стены примерно 2 футами стекловолоконной изоляции как выше, так и ниже выреза, начиная примерно с 1 фута выше и ниже выреза. Изоляция обеспечит демпфирование динамика и изолирует вибрации.

Акустический провод

Встраиваемые в стену динамики должны быть подключены к усилителю с помощью акустического провода CL2/CL3 с сертификатом UL – это требуется строительными нормами для большинства потребителей. Избегайте прокладки акустического провода параллельно с бытовой электропроводкой переменного тока, чтобы избежать потенциального гула. Однако допускается пересечение акустического провода с электропроводкой переменного тока под прямым углом.

Рекомендуется, чтобы установку акустического провода выполнял профессионал или лицензированный электрик, если вам неудобно выполнять эту задачу.

Калибр или толщина акустического провода может повлиять на производительность M-8S/M-6S. Всегда выбирайте акустический провод CL2/CL3 для встраиваемых в стену динамиков соответствующего калибра, чтобы предотвратить чрезмерное сопротивление акустического провода. Использование акустического провода недостаточного размера может привести к потере громкости, детализации и динамического диапазона. Пожалуйста, выбирайте акустический провод для M-8S/M-6S на основе следующих минимальных рекомендаций:

• 50' или меньше - 16 Gauge 2 Conductor CL2/CL3 (50 футов или меньше - 16 калибр, 2 проводника, CL2/CL3)
• 50' - 80' - 14 Gauge 2 Conductor CL2/CL3 (50 - 80 футов - 14 калибр, 2 проводника, CL2/CL3)
• 80'-120' - 12 Gauge 2 Conductor CL2/CL3 (80 - 120 футов - 12 калибр, 2 проводника, CL2/CL3)
• 120'-200' - 10 Gauge 2 Conductor CL2/CL3 (120 - 200 футов - 10 калибр, 2 проводника, CL2/CL3)

Выходные клеммы динамиков усилителя обычно имеют цветовую кодировку: черный для отрицательного (-) и красный для положительного (+). Аналогично, M-8S/M-6S имеют клеммы для акустического провода с черной и красной цветовой кодировкой. При подключении акустического провода убедитесь, что положительная клемма на усилителе подключена к положительной клемме на M8S/M-6S. И аналогично, отрицательная клемма на усилителе должна быть подключена к отрицательной клемме на M-8S/M-6S. В акустических проводах обычно используется по крайней мере один из нескольких возможных методов, помогающих поддерживать правильную полярность, включая цветовую кодировку изоляции или жил проводника, или печать текста и символов вдоль одной стороны изоляции провода.

Снятие решетки

M-8S/M-6S имеет 6 монтажных выступов на задней панели, которые вращаются. Глядя на заднюю часть динамика, поверните выступы полностью против часовой стрелки, чтобы они выступали от рамы динамика. Сдвиньте каждый выступ к передней части динамика, и когда винт выступа соприкоснется с решеткой, осторожно надавите, чтобы решетка отошла от динамика.

Решетка удерживается на месте за счет контактного давления. Будьте осторожны при снятии и повторной установке решетки, чтобы не деформировать ее из-за чрезмерного усилия.

Установка динамика

Глядя на заднюю часть M-8S/M-6S, поверните выступы полностью по часовой стрелке, чтобы они находились внутри рамы динамика (см. рисунок 2). Если выступ не остается повернутым, затяните его винт, пока он не останется повернутым – не перетягивайте.

Поместите динамик в вырез в стене. По одному ослабьте каждый из шести винтов, пока выступы не смогут свободно поворачиваться. Затем затяните каждый винт по часовой стрелке, пока выступы плотно не прижмутся к внутренней поверхности стены. Динамик должен быть только правильно выровнен и надежно закреплен на стене – не перетягивайте, чтобы не сломать выступы и не повредить стену.

Покраска рамы и решетки

Прилагаемый шаблон можно использовать в качестве защиты от краски при обрезке. Аккуратно обрежьте по внутренней линии и поместите защиту от краски внутрь рамы динамика, сняв решетку. Теперь раму можно покрасить в соответствии с поверхностью стены. Используйте подходящий грунт для покраски пластика.

Следует красить только переднюю часть решетки, краска по бокам затруднит установку решетки на раму динамика. Будьте осторожны, чтобы не засорить какие-либо перфорации решетки, так как это может повлиять на производительность динамика, ограничивая поток воздуха.

Направление твитера

Производительность динамика оптимальна, когда он направлен на слушателя. Поскольку нецелесообразно устанавливать встраиваемые в стену динамики под углом, достаточно направить только твитер, поскольку он воспроизводит наиболее чувствительные к направлению звуковые частоты. По этой причине M-8S/M-6S имеет твитер, который можно направить в сторону зоны прослушивания.

Чтобы направить твитер, осторожно нажмите на его круглый внешний край. Избегайте касания купольной диафрагмы или рассеивателя. Полезно послушать знакомую музыкальную композицию с сильным центральным образом, например, вокал, при направлении твитера. Когда твитеры правильно направлены, центральное изображение должно быть согласованным и стабильным из положения прослушивания.

Установка решетки

Решетка динамика удерживается на месте в монтажной канавке за счет трения. Начните с вдавливания решетки динамика в канавку в одном месте, а затем обойдите динамик, вдавливая большую часть края решетки на место, пока решетка не будет полностью установлена.

В большинстве установок естественного трения между решеткой и монтажной канавкой достаточно, чтобы надежно удерживать решетку. Если требуется дополнительное трение, используйте сегменты черного липкого материала, поставляемого с динамиком. Разверните липкий материал из защитной бумаги и вдавите его в монтажную канавку на динамике. Равномерно расположите липкий материал вокруг динамика. Завершите, вдавив решетку, как описано выше.

Демонтаж динамика

M-8S/M-6S можно легко снять, если это когда-либо потребуется. Снимите решетку с помощью небольшого крючка, который можно приобрести в хозяйственных магазинах и магазинах автозапчастей. Ослабьте четыре винта, пока выступы не освободятся от потолка и не задвинутся обратно в раму динамика. Вытащите M-8S/M-6S из стены и отсоедините акустический провод. Теперь динамик можно легко заменить или отремонтировать.

Характеристики M-8S

• НЧ-динамик: 8" конус из полипропилена, наполненного слюдой, с бутилкаучуковым подвесом
• Твитер: 1" поворотный шелковый купол с феррожидкостным охлаждением
• Кроссовер: 12 дБ/октава
• Частотная характеристика: 40 Гц-20 кГц
• Импеданс: 8 Ом
• Чувствительность: 90 дБ 1 Вт/1 м
• Обработка мощности: 100 Вт (каждый)
• Внешние размеры: 10,0" (Ш) x 14,1" (В)
• Размеры выреза: 8,7" (Ш) x 12,7" (В)
• Глубина установки: 3,4"

Характеристики M-6S

• НЧ-динамик: 6,5" конус из полипропилена, наполненного слюдой, с бутилкаучуковым подвесом
• Твитер: 1" поворотный шелковый купол с феррожидкостным охлаждением
• Кроссовер: 12 дБ/октава
• Частотная характеристика: 50 Гц-20 кГц
• Импеданс: 8 Ом
• Чувствительность: 87 дБ 1 Вт/1 м
• Обработка мощности: 80 Вт (каждый)
• Внешние размеры: 8,7" (Ш) x 12,1" (В)
• Размеры выреза: 7,3" (Ш) x 10,7" (В)
• Глубина установки: 2,9"
