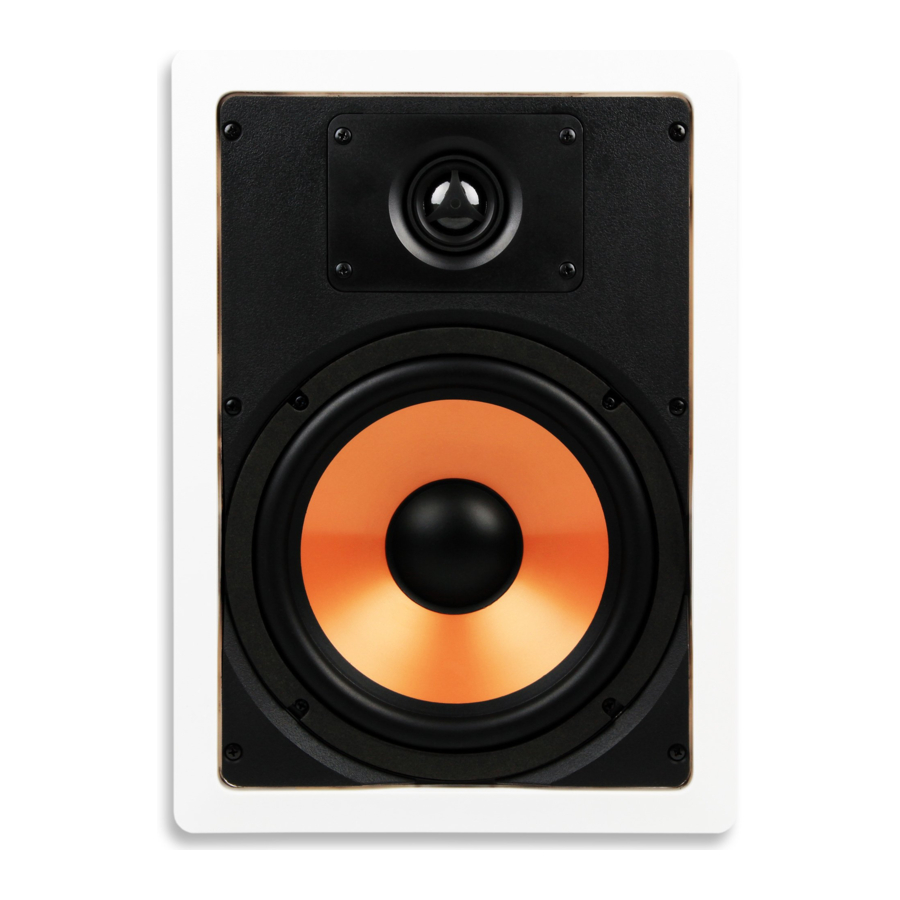

Micca M-8S/M-6S - 8” va 6.5” 2 tomonlama devorga o'rnatiladigan karnaylar uchun qo'llanma

O'rnatish uchun asboblar

To'g'ri o'rnatish M-8S/M-6S dan optimal ishlashni ta'minlaydi. Quyidagi o'rnatish asboblari kerak bo'ladi:

1. Gipsokarton arra
2. O'tkir uchli tornavida, Phillips boshi
3. Maskalash lentasi – 1,8 dan 2,0 dyuymgacha
4. Qalam
5. Pufakchali yoki lazerli nivelir
6. O'lchov lentasi
7. Tirkish qidiruvchi

O'rnatish joyi

M-8S/M6S karnaylarini qayerga o'rnatishni tanlashda, bu joyda elektr simlari, quvurlar, sanitariya-tesisat, gaz quvurlari yoki boshqa xizmatlar o'tmasligiga ishonch hosil qiling. M8S/M-6S tinglovchining pozitsiyasida to'g'ri qamrovni ta'minlash uchun har qanday yo'nalishda o'rnatilishi mumkin. Ko'pincha devorga o'rnatilsa-da, uni shiftga ham o'rnatish mumkin. M-8S/M-6S ni qayerga o'rnatishni hal qilishda quyidagilarni yodda tuting:

• Ajratish – M8S/M-6S juftligi orasidagi masofa karnaylardan tinglovchigacha bo'lgan masofadan qisqaroq bo'lishi kerak.
• Balandlik – Old karnay pozitsiyasi M-8S/M-6S ning markazi o'tirgan tinglovchining quloq sathida bo'lishi kerak. Markaziy karnay pozitsiyasi televizor/displeyning yuqorisida yoki pastida bo'lishi mumkin, qaysi biri o'tirgan quloq sathiga yaqinroq bo'lsa. Atrofdagi joylar o'tirgan quloq sathidan biroz yuqoriroq bo'lishi kerak. Agar atrofdagi joy tinglovchiga juda yaqin bo'lsa, o'rnatish balandligi kompensatsiya qilish uchun o'tirgan quloq sathidan 3 futgacha yuqori bo'lishi mumkin.
• Tviterga yo'naltirish – Tviter barcha o'rnatish joylari uchun tinglovchiga qaratilgan bo'lishi kerak.

O'rnatishga tayyorgarlik

M-8S/M-6S spetsifikatsiyalar bo'limida ko'rsatilgan kesish o'lchamini talab qiladi. Biriktirish uchun devor orqasida barcha yo'nalishlarda qo'shimcha ¾" talab qilinadi. Zamonaviy uy qurilishi odatda 16" markazlarda joylashgan devor tirkishlaridan foydalanadi va tirkishlar orasida taxminan 14 ⅜" masofani ta'minlaydi.

Devordagi tirkishlarni, shu jumladan o'rnatish balandligiga xalaqit berishi mumkin bo'lgan gorizontal bog'ichlarni topish uchun tirkish qidiruvchidan foydalaning.

Kesish qayerda qilinishini belgilash uchun taqdim etilgan andozadan va qalamdan foydalaning. Andoza to'g'ri ekanligiga ishonch hosil qilish uchun pufakchali yoki lazerli nivelirdan foydalaning. Devor orqasida hech qanday to'siq yo'qligini tekshirish uchun belgilangan joyda kichik kvadrat teshik oching.

Gipsokarton arra yordamida andoza konturiga muvofiq o'rnatish kesmasini qiling. Gipsokartonni 90 daraja burchak ostida kesib o'tishga ishonch hosil qiling. Har qanday notekis yoki bo'sh gipsokarton bo'laklarini kesib tashlang. Gipsokartonning kesilgan qirralarini maskalash lentasi bilan yoping, qirralarini gipsokartonning old va orqa tomonlariga buklang (1-rasmga qarang). Bu gipsokartondagi gipsning karnay vibratsiyasidan bo'shashishiga yo'l qo'ymaydi. Maskalash lentasining chetiga tashqi devor yuzasida kesmadan ¼" dan ko'proq chiqib ketishiga yo'l qo'ymang. Kesmadan ¼" ichidagi maskalash lentasi karnay ramkasi bilan yashiriladi.

Agar devorda izolyatsiya bo'lsa, kesmada va undan taxminan 1 fut yuqorida va pastda izolyatsiyani olib tashlang. Bu M-8S/M-6S ishlashi uchun yetarli havo hajmini ta'minlaydi. Kesmaning yuqorisidagi har qanday bo'sh izolyatsiyani mahkamlang.

Agar devor izolyatsiya qilinmagan bo'lsa, devor bo'shlig'ini kesmadan yuqorida va pastda taxminan 2 fut shisha tolali izolyatsiya bilan to'ldirish tavsiya etiladi, taxminan 1 fut yuqorida va kesmadan pastda boshlanadi. Izolyatsiya karnayni susaytiradi va vibratsiyalarni ajratadi.

Karnay simi

Devorga o'rnatiladigan karnaylar kuchaytirgichga UL baholangan CL2/CL3 karnay simi bilan ulanishi kerak – bu ko'pchilik iste'molchilar uchun qurilish qoidasi bilan talab qilinadi. Potensial shovqinni oldini olish uchun karnay simini uyning AC simlariga parallel ravishda o'rnatishdan saqlaning. Karnay simining AC simini to'g'ri burchak ostida kesib o'tishi mumkin.

Agar siz bu vazifani bajarishda noqulaylik sezsangiz, professional yoki litsenziyalangan elektrik karnay simini o'rnatishi tavsiya etiladi.

Karnay simining kalibri yoki qalinligi M-8S/M-6S ning ishlashiga ta'sir qilishi mumkin. Haddan tashqari karnay simining qarshiligini oldini olish uchun har doim tegishli kalibrli CL2/CL3 baholangan devorga o'rnatiladigan karnay simini tanlang. Kichik o'lchamli karnay simidan foydalanish ovoz balandligi, tafsilotlar va dinamik diapazonni yo'qotishga olib kelishi mumkin. Iltimos, quyidagi minimal tavsiyalarga asoslanib M-8S/M-6S uchun karnay simini tanlang:

• 50' yoki undan kam - 16 kalibrli 2 o'tkazgichli CL2/CL3
• 50' - 80' - 14 kalibrli 2 o'tkazgichli CL2/CL3
• 80'-120' - 12 kalibrli 2 o'tkazgichli CL2/CL3
• 120'-200' - 10 kalibrli 2 o'tkazgichli CL2/CL3

Kuchaytirgich karnay chiqish terminallari odatda qora rang bilan manfiy (-) va qizil rang bilan musbat (+) bilan kodlangan. Xuddi shunday, M-8S/M-6S karnay simi terminallariga ega, ular qora va qizil rang bilan kodlangan. Karnay simini ulashda kuchaytirgichdagi musbat terminal M8S/M-6S dagi musbat terminalga ulanganligiga ishonch hosil qiling. Xuddi shunday, kuchaytirgichdagi manfiy terminal M-8S/M-6S dagi manfiy terminalga ulanishi kerak. Karnay simlari odatda to'g'ri polaritni saqlashga yordam berish uchun bir nechta mumkin bo'lgan usullardan kamida bittasidan foydalanadi, jumladan, rangli kodlangan izolyatsiya yoki o'tkazgich iplari yoki sim izolyatsiyasining bir tomonida matn va belgilarni chop etish.

Panjarani olib tashlash

M-8S/M-6S ning orqa tomonida aylanadigan 6 ta o'rnatish yorlig'i mavjud. Karnayning orqa tomoniga qarab turib, yorliqlarni soat strelkasiga teskari yo'nalishda to'liq aylantiring, shunda ular karnay ramkasidan uzoqlashadi. Har bir yorliqni karnayning old tomoniga siljiting va yorliq vinti panjara bilan aloqa qilganda, panjara karnaydan uzoqlashishi uchun ehtiyotkorlik bilan bosing.

Panjara kontakt bosimi bilan ushlab turiladi. Haddan tashqari kuch tufayli uni buzmaslik uchun panjarani olib tashlashda va qayta o'rnatishda ehtiyot bo'ling.

Karnayni o'rnatish

M-8S/M-6S ning orqa tomoniga qarab turib, yorliqlarni soat strelkasi yo'nalishi bo'yicha to'liq aylantiring, shunda ular karnay ramkasining ichida bo'ladi (2-rasmga qarang). Agar yorliq aylanib qolmasa, vintini aylanib qolguncha torting – haddan tashqari tortmang.

Karnayni devor kesmasiga joylashtiring. Bir vaqtning o'zida oltita vintning har birini yorliqlar erkin aylana olguncha bo'shating. Keyin har bir vintni soat strelkasi yo'nalishi bo'yicha yorliqlar ichki devor yuzasiga mahkam bosilguncha torting. Karnay faqat to'g'ri tekislanishi va devorga mahkam o'rnatilishi kerak – yorliqlarni sindirish yoki devorga zarar yetkazish uchun haddan tashqari tortmang.

Ramka va panjarani bo'yash

Taqdim etilgan andozadan kesilganda bo'yoq qalqoni sifatida foydalanish mumkin. Ichki chiziq bo'ylab ehtiyotkorlik bilan kesib oling va panjara olib tashlangan holda bo'yoq qalqonini karnay ramkasining ichiga joylashtiring. Endi ramkani devor yuzasiga mos ravishda bo'yash mumkin. Plastmassani bo'yash uchun mos primerdan foydalaning.

Faqat panjaraning old tomoni bo'yalishi kerak, yon tomonlaridagi bo'yoq panjarani karnay ramkasiga o'rnatishni qiyinlashtiradi. Havoning o'tishini cheklash orqali karnayning ishlashiga ta'sir qilishi mumkinligi sababli, panjara teshiklarini tiqilib qolishidan ehtiyot bo'ling.

Tviterga yo'naltirish

Karnayning ishlashi tinglovchiga qaratilganda optimal bo'ladi. Devorga o'rnatiladigan karnaylarni burchak ostida o'rnatish amaliy bo'lmagani uchun, eng yo'nalishga sezgir audio chastotalarni qayta ishlab chiqaradigan tviterni yo'naltirish kifoya. Shu sababli, M-8S/M-6S tinglash joyiga qaratilishi mumkin bo'lgan tviter bilan qurilgan.

Tviterga yo'naltirish uchun uning dumaloq tashqi chetiga ehtiyotkorlik bilan bosing. Gumbaz diafragmasiga yoki diffuzorga tegishdan saqlaning. Tviterga yo'naltirayotganda vokal kabi kuchli markaziy tasvirga ega bo'lgan tanish musiqani tinglashga yordam beradi. Tviterlar to'g'ri yo'naltirilganda, markaziy tasvir tinglash pozitsiyasidan izchil va barqaror bo'lishi kerak.

Panjarani o'rnatish

Karnay panjarasi o'rnatish ariqchasida ishqalanish orqali ushlab turiladi. Karnay panjarasini bir joyda ariqchaga bosishdan boshlang, so'ngra panjara to'liq o'rnatilguncha panjara chetining ko'proq qismini joyiga bosib o'ting.

Aksariyat o'rnatishlarda panjara va o'rnatish ariqchasi o'rtasidagi tabiiy ishqalanish panjarani mahkam ushlab turish uchun yetarli. Agar qo'shimcha ishqalanish kerak bo'lsa, karnay bilan ta'minlangan qora yopishqoq material segmentlaridan foydalaning. Yopishqoq materialni himoya qog'ozidan oching va karnaydagi o'rnatish ariqchasiga bosing. Yopishqoq materialni karnay atrofida teng ravishda joylashtiring. Yuqorida tavsiflanganidek, panjarani bosib tugating.

Karnayni olib tashlash

Agar kerak bo'lib qolsa, M-8S/M-6S ni osongina olib tashlash mumkin. Uskuna va avto ehtiyot qismlari do'konlarida mavjud bo'lgan kichik ilgak asbobi yordamida panjarani olib tashlang. To'rtta vintni yorliqlar shiftidan bo'shashguncha bo'shating va karnay ramkasiga qaytaring. M-8S/M-6S ni devordan tortib oling va karnay simini uzing. Endi karnayni osongina almashtirish yoki xizmat ko'rsatish mumkin.

M-8S spetsifikatsiyalari

• Vufer: 8" Mika bilan to'ldirilgan polipropilen konus butil kauchuk bilan o'ralgan
• Tviter: 1" Aylanadigan ipak gumbaz, Ferrofluid bilan sovutilgan
• Krossover: 12dB/oktava
• Chastota diapazoni: 40Hz-20kHz
• Empedans: 8 Ohm
• Sezuvchanlik: 90dB 1W/1M
• Quvvatni boshqarish: 100 Vatt (Har biri)
• Tashqi o'lcham: 10,0" (E) x 14,1" (B)
• Kesish o'lchami: 8,7" (E) x 12,7" (B)
• O'rnatish chuqurligi: 3,4"

M-6S spetsifikatsiyalari

• Vufer: 6,5" Mika bilan to'ldirilgan polipropilen konus butil kauchuk bilan o'ralgan
• Tviter: 1" Aylanadigan ipak gumbaz, Ferrofluid bilan sovutilgan
• Krossover: 12dB/oktava
• Chastota diapazoni: 50Hz-20kHz
• Empedans: 8 Ohm
• Sezuvchanlik: 87dB 1W/1M
• Quvvatni boshqarish: 80 Vatt (Har biri)
• Tashqi o'lcham: 8,7" (E) x 12,1" (B)
• Kesish o'lchami: 7,3" (E) x 10,7" (B)
• O'rnatish chuqurligi: 2,9"
