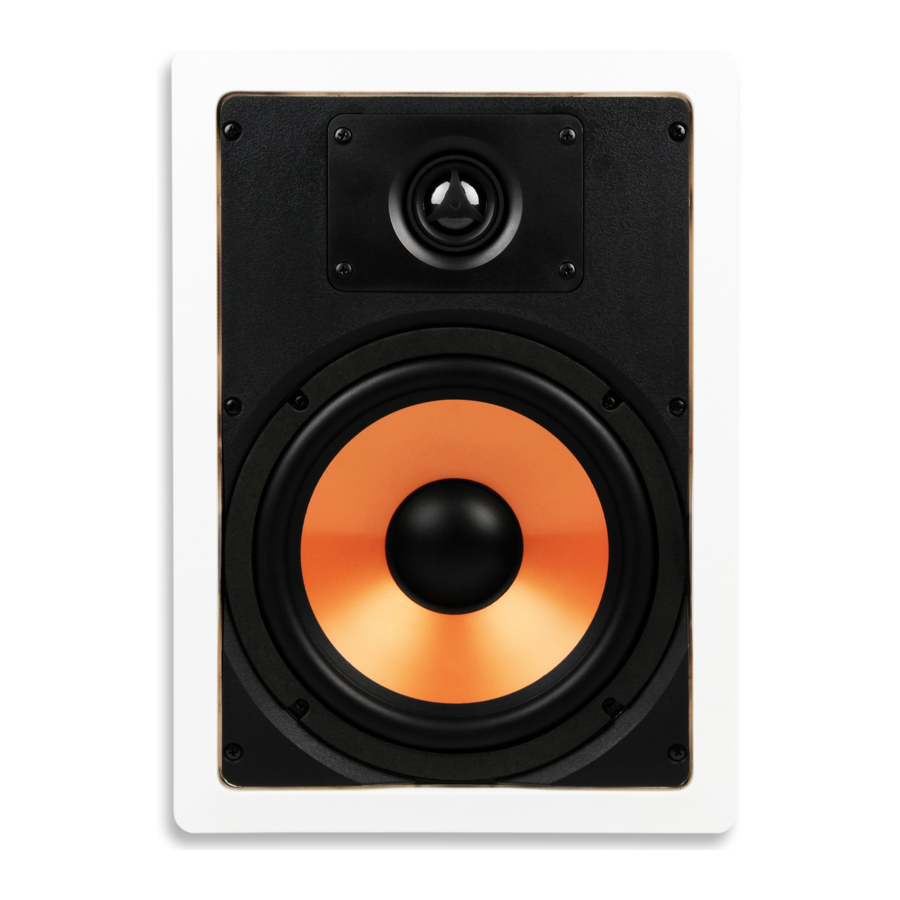

Micca M-8S/M-6S - Mwongozo wa Spika za Ukutani za Njia 2 za 8” na 6.5”

Yaliyomo

1 Zana za Usakinishaji
2 Mahali pa Kupachika
3 Maandalizi ya Kupachika
4 Waya ya Spika
5 Kuondoa Grili
6 Kupachika Spika
7 Kupaka Rangi Fremu na Grili
8 Kulenga Tweeter
9 Kusakinisha Grili
10 Uondoaji wa Spika
11 Vipimo vya M-8S
12 Vipimo vya M-6S
13 Pakua mwongozo
14 Katika Lugha Nyingine

Zana za Usakinishaji

Usakinishaji sahihi huhakikisha utendaji bora kutoka kwa M-8S/M-6S. Zana zifuatazo za usakinishaji zitahitajika:

Msumeno wa ukuta kavu
Bisibisi, kichwa cha Phillips
Mkanda wa kuficha – inchi 1.8 hadi 2.0
Penseli
Kiwango cha Bubble au laser
Kipimo cha mkanda
Kitafuta Stud

Mahali pa Kupachika

Unapochagua mahali pa kupachika spika za M-8S/M6S, hakikisha kuwa hakuna nyaya za umeme, mifereji, mabomba, mabomba ya gesi, au huduma nyingine zozote zinazopita eneo hilo. M8S/M-6S inaweza kupachikwa katika mwelekeo wowote ili kutoa chanjo sahihi katika nafasi ya msikilizaji. Ingawa mara nyingi hupachikwa ukutani, inaweza pia kupachikwa kwenye dari. Kumbuka yafuatayo wakati wa kuamua mahali pa kupachika M-8S/M-6S:

Tenganisho – Umbali kati ya jozi ya M8S/M-6S unapaswa kuwa mfupi kuliko umbali kutoka kwa spika hadi kwa msikilizaji.
Urefu – Nafasi ya spika ya mbele inapaswa kuwa na kituo cha M-8S/M-6S katika kiwango cha sikio la msikilizaji akiwa ameketi. Nafasi ya spika ya katikati inaweza kuwa juu au chini ya TV/Onyesho, chochote kilicho karibu na kiwango cha sikio la kuketi. Maeneo ya mazingira yanapaswa kuwa juu kidogo ya kiwango cha sikio la kuketi. Ikiwa eneo la mazingira liko karibu sana na msikilizaji, urefu wa kupachika unaweza kuwa hadi futi 3 juu ya kiwango cha sikio la kuketi ili kulipa fidia.
Kulenga Tweeter – Tweeter inapaswa kulengwa kuelekea msikilizaji kwa maeneo yote ya kupachika.

Maandalizi ya Kupachika

M-8S/M-6S inahitaji ukubwa wa kukata kama ilivyoorodheshwa katika sehemu ya vipimo. ¾" ya ziada inahitajika katika pande zote nyuma ya ukuta kwa ajili ya kushikamana. Ujenzi wa kisasa wa nyumba kwa kawaida hutumia studs za ukuta zilizowekwa kwenye vituo vya 16", kutoa takriban 14 ⅜" kati ya studs.

Tumia kitafuta stud ili kupata studs kwenye ukuta, ikiwa ni pamoja na braces za usawa ambazo zinaweza kuingilia urefu wa kupachika.

Tumia kiolezo kilichotolewa na penseli kuashiria nafasi ambapo kata itafanywa. Tumia kiwango cha bubble au laser ili kusaidia kuhakikisha kuwa kiolezo kiko sawa. Kata shimo dogo la mraba katika eneo lililoashiriwa ili kuangalia mara mbili kwamba hakuna vizuizi nyuma ya ukuta.

Kwa kutumia msumeno wa ukuta kavu, tengeneza kata ya kupachika kulingana na muhtasari wa kiolezo. Hakikisha kukata ukuta kavu kwa pembe ya digrii 90. Punguza vipande vyovyote vilivyopinda au vilivyolegea vya ukuta kavu. Funika kingo zilizokatwa za ukuta kavu na vipande vya mkanda wa kuficha, ukikunja kingo pande zote za mbele na za nyuma za ukuta kavu (Ona Mchoro 1). Hii itazuia jasi katika ukuta kavu kugongwa kutoka kwa mtetemo wa spika. Usiruhusu ukingo wa mkanda wa kuficha kujitokeza zaidi ya ¼" zaidi ya kata kwenye uso wa ukuta wa nje. Mkanda wa kuficha ndani ya ¼" ya kata utafichwa na fremu ya spika.

Ikiwa ukuta una insulation, ondoa insulation kwenye kata na takriban futi 1 juu na chini yake. Hii inahakikisha kiasi cha kutosha cha hewa kwa M-8S/M-6S kufanya kazi. Salama insulation yoyote iliyolegea juu ya kata.

Ikiwa ukuta haujatengwa, inashauriwa kwamba cavity ya ukuta ijazwe na takriban futi 2 za insulation ya fiberglass juu na chini ya kata, kuanzia takriban futi 1 juu na chini ya kata. Insulation itatoa damping kwa spika na kutenganisha vibrations.

Waya ya Spika

Spika za ukutani zinapaswa kuunganishwa kwenye amplifier na waya ya spika ya CL2/CL3 iliyokadiriwa na UL – hii inahitajika na kanuni ya ujenzi kwa watumiaji wengi. Epuka kusakinisha waya ya spika sambamba na wiring ya AC ya kaya ili kuepuka mngurumo unaowezekana. Ni sawa kwa waya ya spika kuvuka wiring ya AC kwa pembe ya kulia, hata hivyo.

Inashauriwa kuwa fundi umeme mtaalamu au aliye na leseni afanye usakinishaji wa waya ya spika ikiwa haujisikii vizuri na kazi hiyo.

Kipimo au unene wa waya ya spika unaweza kuathiri utendaji wa M-8S/M-6S. Daima chagua waya ya spika ya CL2/CL3 iliyokadiriwa ukutani ya kipimo kinachofaa ili kuzuia upinzani mwingi wa waya ya spika. Kutumia waya ya spika iliyo chini ya ukubwa kunaweza kusababisha kupoteza sauti, maelezo na safu inayobadilika. Tafadhali chagua waya ya spika kwa M-8S/M-6S kulingana na mapendekezo ya chini yafuatayo:

50' au chini - 16 Gauge 2 Conductor CL2/CL3
50' - 80' - 14 Gauge 2 Conductor CL2/CL3
80'-120' - 12 Gauge 2 Conductor CL2/CL3
120'-200' - 10 Gauge 2 Conductor CL2/CL3

Vituo vya pato la spika ya Amplifier kwa kawaida huwekwa rangi na nyeusi kwa hasi (-) na nyekundu kwa chanya (+). Vile vile, M-8S/M-6S ina vituo vya waya ya spika na msimbo wa rangi nyeusi na nyekundu. Unapounganisha waya ya spika, hakikisha kwamba terminal chanya kwenye amplifier imeunganishwa kwenye terminal chanya kwenye M8S/M-6S. Na vile vile, terminal hasi kwenye amplifier inapaswa kuunganishwa kwenye terminal hasi kwenye M-8S/M-6S. Waya za spika kwa kawaida hutumia angalau moja ya mbinu kadhaa zinazowezekana ili kusaidia kudumisha polarity sahihi, ikiwa ni pamoja na insulation ya rangi au nyuzi za kondakta, au uchapishaji wa maandishi na alama kando ya upande mmoja wa insulation ya waya.

Kuondoa Grili

M-8S/M-6S ina vichupo 6 vya kupachika nyuma ambavyo huzunguka. Ukiangalia nyuma ya spika, zungusha vichupo kikamilifu kinyume na saa ili vitoke mbali na fremu ya spika. Telezesha kila kichupo kuelekea mbele ya spika na skrubu ya kichupo inapogusana na grili, sukuma kwa upole ili grili itoke mbali na spika.

Grili hushikiliwa mahali pake na shinikizo la mawasiliano. Kuwa mwangalifu wakati wa kuondoa na kusakinisha tena grili ili usipotoshe kutokana na nguvu nyingi.

Kupachika Spika

Ukiangalia nyuma ya M-8S/M-6S, zungusha vichupo kikamilifu kisaa ili viwe ndani ya fremu ya spika (Ona Mchoro 2). Ikiwa kichupo hakikai kimezungushwa, kaza skrubu yake hadi ibaki imezungushwa – usikaze kupita kiasi.

Weka spika kwenye kata ya ukuta. Moja kwa wakati, legeza kila moja ya skrubu sita hadi vichupo viweze kugeuka kwa uhuru. Kisha kaza kila skrubu kisaa hadi vichupo vibonyeze kwa uthabiti dhidi ya uso wa ukuta wa ndani. Spika inahitaji tu kupangwa vizuri na kushikiliwa kwa usalama kwenye ukuta – usikaze kupita kiasi ili kuvunja vichupo au kuharibu ukuta.

Kupaka Rangi Fremu na Grili

Kiolezo kilichotolewa kinaweza kutumika kama ngao ya rangi kinapopunguzwa. Punguza kwa uangalifu kando ya mstari wa ndani na uweke ngao ya rangi ndani ya fremu ya spika na grili imeondolewa. Fremu sasa inaweza kupakwa rangi ili kufanana na uso wa ukuta. Tumia primer inayofaa kwa kupaka rangi juu ya plastiki.

Ni sehemu ya mbele tu ya grili inapaswa kupakwa rangi, rangi kwenye pande itafanya grili kuwa ngumu kusakinisha kwenye fremu ya spika. Kuwa mwangalifu usizibe mashimo yoyote ya grili kwani inaweza kuathiri utendaji wa spika kwa kuzuia mtiririko wa hewa.

Kulenga Tweeter

Utendaji wa spika ni bora zaidi unapolengwa kwa msikilizaji. Kwa sababu haifai kusakinisha spika za ukutani kwa pembe, inatosha kulenga tu tweeter kwani inazalisha masafa ya sauti nyeti zaidi ya mwelekeo. Kwa sababu hii, M-8S/M-6S imejengwa na tweeter ambayo inaweza kulengwa kuelekea eneo la kusikiliza.

Ili kulenga tweeter, bonyeza kwa upole kwenye ukingo wake wa nje wa mviringo. Epuka kugusa diaphragm ya kuba au diffuser. Inasaidia kusikiliza kipande cha muziki unachokijua na picha kali ya kati kama vile sauti wakati unalenga tweeter. Wakati tweeters zimelenga vizuri, picha ya katikati inapaswa kuwa thabiti na imara kutoka kwa nafasi ya kusikiliza.

Kusakinisha Grili

Grili ya spika inashikiliwa mahali pake kwenye shimo la kupachika kwa msuguano. Anza kwa kubonyeza grili ya spika kwenye groove katika sehemu moja, na kisha zunguka spika ukibonyeza zaidi ukingo wa grili mahali pake hadi grili iketi kikamilifu.

Katika usakinishaji mwingi, msuguano wa asili kati ya grili na shimo la kupachika unatosha kushikilia grili kwa usalama. Ikiwa msuguano wa ziada unahitajika, tumia sehemu za nyenzo nyeusi za gummy ambazo hutolewa na spika. Fungua nyenzo za gummy kutoka kwa karatasi yake ya kinga na uibonyeze kwenye shimo la kupachika kwenye spika. Weka nyenzo za gummy sawasawa kuzunguka spika. Maliza kwa kubonyeza kwenye grili kama ilivyoelezwa hapo juu.

Uondoaji wa Spika

M-8S/M-6S inaweza kuondolewa kwa urahisi ikiwa itakuwa muhimu. Ondoa grili kwa kutumia zana ndogo ya ndoano inayopatikana kutoka kwa maduka ya vifaa na sehemu za magari. Legeza skrubu nne hadi vichupo vitoke kwenye dari na kurudi kwenye fremu ya spika. Vuta M-8S/M-6S nje ya ukuta na ukate waya ya spika. Spika sasa inaweza kubadilishwa au kuhudumiwa kwa urahisi.

Vipimo vya M-8S

Woofer: Koni ya Polypropeni Iliyojazwa Mica ya 8" yenye Mzingo wa Mpira wa Butyl
Tweeter: Kuba ya Hariri ya 1" Inayozunguka, Iliyopozwa na Ferrofluid
Crossover: 12dB/Octave
Majibu ya Mara kwa Mara: 40Hz-20kHz
Impedance: 8 Ohms
Usikivu: 90dB 1W/1M
Ushughulikiaji wa Nguvu: Wati 100 (Kila Moja)
Kipimo cha Nje: 10.0" (W) x 14.1" (H)
Kipimo cha Kata: 8.7" (W) x 12.7" (H)
Kina cha Kupachika: 3.4"

Vipimo vya M-6S

Woofer: Koni ya Polypropeni Iliyojazwa Mica ya 6.5" yenye Mzingo wa Mpira wa Butyl
Tweeter: Kuba ya Hariri ya 1" Inayozunguka, Iliyopozwa na Ferrofluid
Crossover: 12dB/Octave
Majibu ya Mara kwa Mara: 50Hz-20kHz
Impedance: 8 Ohms
Usikivu: 87dB 1W/1M
Ushughulikiaji wa Nguvu: Wati 80 (Kila Moja)
Kipimo cha Nje: 8.7" (W) x 12.1" (H)
Kipimo cha Kata: 7.3" (W) x 10.7" (H)
Kina cha Kupachika: 2.9"
