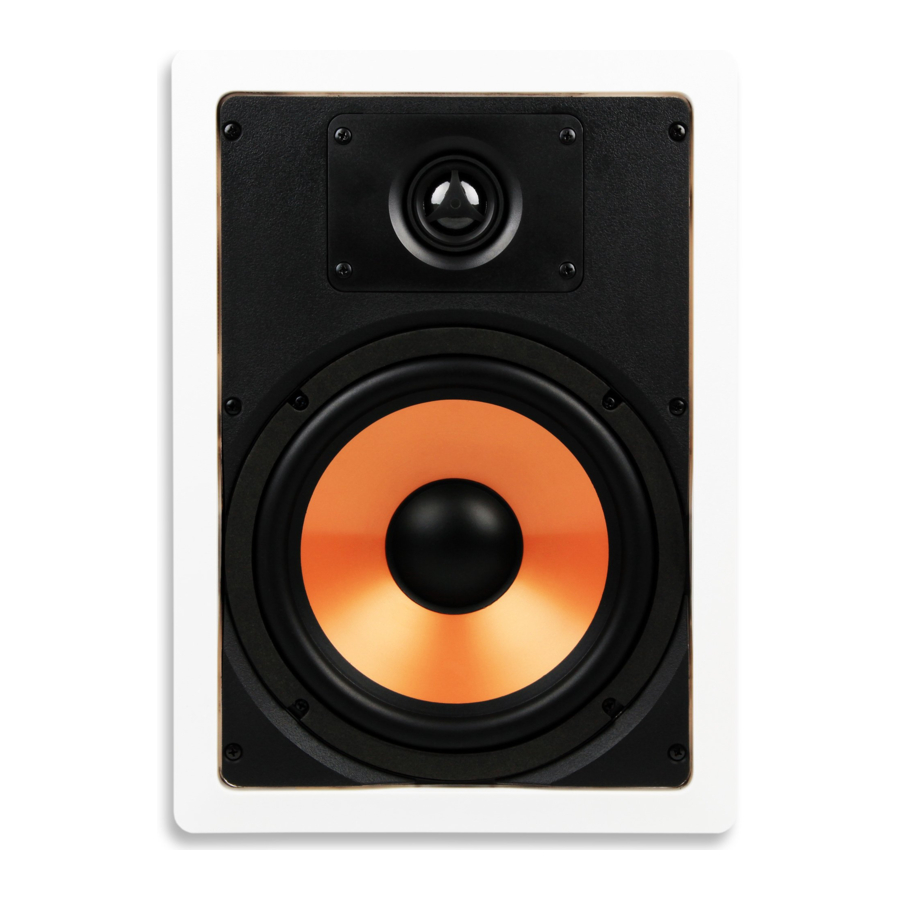

Micca M-8S/M-6S - Manuel des Enceintes Murales 2 Voies de 8” et 6,5”

Outils d'installation

Une installation correcte assure des performances optimales des M-8S/M-6S. Les outils d'installation suivants seront nécessaires :

1. Scie à plaque de plâtre
2. Tournevis cruciforme
3. Ruban de masquage – 1,8 à 2,0 pouces
4. Crayon
5. Niveau à bulle ou laser
6. Mètre ruban
7. Détecteur de montants

Emplacement de montage

Lorsque vous choisissez l'emplacement de montage des enceintes M-8S/M6S, assurez-vous qu'il n'y a pas de câbles électriques, de conduits, de plomberie, de conduites de gaz ou d'autres services passant par cet endroit. Les M8S/M-6S peuvent être montées dans n'importe quelle orientation afin d'assurer une couverture adéquate à la position de l'auditeur. Bien qu'elles soient le plus souvent montées dans le mur, elles peuvent également être montées au plafond. Gardez à l'esprit ce qui suit lorsque vous décidez de l'emplacement de montage des M-8S/M-6S :

• Espacement – La distance entre une paire de M8S/M-6S doit être inférieure à la distance entre les enceintes et l'auditeur.
• Hauteur – La position de l'enceinte avant doit placer le centre du M-8S/M-6S au niveau des oreilles de l'auditeur lorsqu'il est assis. La position de l'enceinte centrale peut être au-dessus ou en dessous du téléviseur/écran, selon ce qui est le plus proche du niveau des oreilles en position assise. Les emplacements des enceintes surround doivent être juste au-dessus du niveau des oreilles en position assise. Si l'emplacement surround est très proche de l'auditeur, la hauteur de montage peut être jusqu'à 3 pieds au-dessus du niveau des oreilles en position assise pour compenser.
• Orientation du tweeter – Le tweeter doit être orienté vers l'auditeur pour tous les emplacements de montage.

Préparation du montage

Les M-8S/M-6S nécessitent une découpe dont les dimensions sont indiquées dans la section des spécifications. Un espace supplémentaire de ¾" est nécessaire dans toutes les directions derrière le mur pour la fixation. La construction moderne des maisons utilise généralement des montants muraux espacés de 16" d'axe en axe, offrant environ 14 ⅜" entre les montants.

Utilisez un détecteur de montants pour localiser les montants dans le mur, y compris les renforts horizontaux qui pourraient interférer avec la hauteur de montage.

Utilisez le gabarit fourni et un crayon pour marquer la position où la découpe sera effectuée. Utilisez un niveau à bulle ou laser pour vous assurer que le gabarit est droit. Coupez un petit trou carré à l'endroit marqué pour vérifier qu'il n'y a pas d'obstacles derrière le mur.

À l'aide d'une scie à plaque de plâtre, effectuez la découpe de montage selon le contour du gabarit. Assurez-vous de couper la plaque de plâtre à un angle de 90 degrés. Coupez tous les morceaux de plaque de plâtre déchiquetés ou lâches. Couvrez les bords coupés de la plaque de plâtre avec des bandes de ruban de masquage, en repliant les bords sur les côtés avant et arrière de la plaque de plâtre (Voir Figure 1). Cela empêchera le plâtre de la plaque de plâtre de se détacher en raison des vibrations de l'enceinte. Ne laissez pas le bord du ruban de masquage dépasser de plus de ¼" au-delà de la découpe sur la surface extérieure du mur. Le ruban de masquage à moins de ¼" de la découpe sera caché par le cadre de l'enceinte.

Si le mur contient de l'isolation, retirez l'isolation au niveau de la découpe et à environ 1 pied au-dessus et en dessous. Cela garantit un volume d'air adéquat pour le fonctionnement des M-8S/M-6S. Fixez toute isolation lâche au-dessus de la découpe.

Si le mur n'est pas isolé, il est recommandé de remplir la cavité murale avec environ 2 pieds d'isolation en fibre de verre, à la fois au-dessus et en dessous de la découpe, en commençant à environ 1 pied au-dessus et en dessous de la découpe. L'isolation amortira l'enceinte et isolera les vibrations.

Câble d'enceinte

Les enceintes murales doivent être connectées à l'amplificateur avec un câble d'enceinte CL2/CL3 certifié UL – ceci est exigé par le code du bâtiment pour la plupart des consommateurs. Évitez d'installer le câble d'enceinte parallèlement au câblage secteur domestique pour éviter un bourdonnement potentiel. Il est cependant acceptable que le câble d'enceinte croise le câblage secteur à angle droit.

Il est recommandé qu'un professionnel ou un électricien agréé effectue l'installation du câble d'enceinte si vous n'êtes pas à l'aise avec cette tâche.

Le calibre ou l'épaisseur du câble d'enceinte peut affecter les performances des M-8S/M-6S. Choisissez toujours un câble d'enceinte mural certifié CL2/CL3 du calibre approprié pour éviter une résistance excessive du câble. L'utilisation d'un câble d'enceinte sous-dimensionné peut entraîner une perte de volume, de détails et de plage dynamique. Veuillez sélectionner le câble d'enceinte pour les M-8S/M-6S en fonction des recommandations minimales suivantes :

• 50' ou moins - 16 AWG 2 conducteurs CL2/CL3
• 50' - 80' - 14 AWG 2 conducteurs CL2/CL3
• 80'-120' - 12 AWG 2 conducteurs CL2/CL3
• 120'-200' - 10 AWG 2 conducteurs CL2/CL3

Les bornes de sortie d'enceinte de l'amplificateur sont généralement codées par couleur, noir pour le négatif (-) et rouge pour le positif (+). De même, les M-8S/M-6S ont des bornes de câble d'enceinte avec un code couleur noir et rouge. Lors de la connexion du câble d'enceinte, assurez-vous que la borne positive de l'amplificateur est connectée à la borne positive des M8S/M-6S. Et de même, la borne négative de l'amplificateur doit être connectée à la borne négative des M-8S/M-6S. Les câbles d'enceinte utilisent généralement au moins une des plusieurs méthodes possibles pour aider à maintenir une polarité correcte, y compris une isolation ou des brins conducteurs codés par couleur, ou l'impression de texte et de symboles le long d'un côté de l'isolation du câble.

Retrait de la grille

Les M-8S/M-6S disposent de 6 pattes de montage à l'arrière qui pivotent. En regardant l'arrière de l'enceinte, faites pivoter les pattes complètement dans le sens anti-horaire afin qu'elles dépassent du cadre de l'enceinte. Faites glisser chaque patte vers l'avant de l'enceinte et lorsque la vis de la patte entre en contact avec la grille, poussez doucement pour que la grille se détache de l'enceinte.

La grille est maintenue en place par pression de contact. Prenez soin lors du retrait et de la réinstallation de la grille de ne pas la déformer en raison d'une force excessive.

Montage de l'enceinte

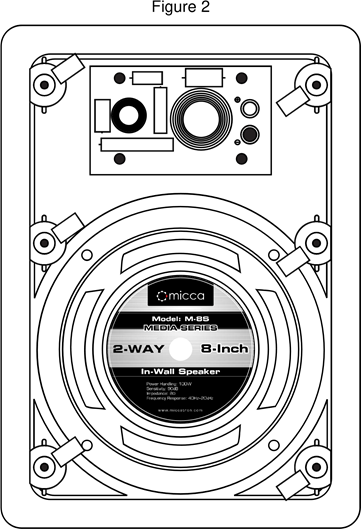

En regardant l'arrière des M-8S/M-6S, faites pivoter les pattes complètement dans le sens horaire afin qu'elles soient à l'intérieur du cadre de l'enceinte (Voir Figure 2). Si une patte ne reste pas pivotée, serrez sa vis jusqu'à ce qu'elle le reste – ne serrez pas trop.

Placez l'enceinte dans la découpe murale. Une par une, desserrez chacune des six vis jusqu'à ce que les pattes puissent tourner librement. Serrez ensuite chaque vis dans le sens horaire jusqu'à ce que les pattes appuient fermement contre la surface intérieure du mur. L'enceinte doit seulement être correctement alignée et maintenue solidement au mur – ne serrez pas trop au risque de casser les pattes ou d'endommager le mur.

Peinture du cadre et de la grille

Le gabarit fourni peut être utilisé comme cache-peinture une fois découpé. Coupez soigneusement le long de la ligne intérieure et placez le cache-peinture à l'intérieur du cadre de l'enceinte, la grille étant retirée. Le cadre peut maintenant être peint pour correspondre à la surface du mur. Utilisez un apprêt approprié pour peindre sur du plastique.

Seule la face avant de la grille doit être peinte, la peinture sur les côtés rendra la grille difficile à installer sur le cadre de l'enceinte. Veillez à ne pas obstruer les perforations de la grille, car cela pourrait affecter les performances de l'enceinte en restreignant le flux d'air.

Orientation du tweeter

La performance de l'enceinte est optimale lorsqu'elle est dirigée vers l'auditeur. Comme il est peu pratique d'installer des enceintes murales en biais, il suffit d'orienter uniquement le tweeter car il reproduit les fréquences audio les plus sensibles à la direction. Pour cette raison, les M-8S/M-6S sont construites avec un tweeter qui peut être orienté vers la zone d'écoute.

Pour orienter le tweeter, appuyez doucement sur son bord extérieur circulaire. Évitez de toucher le diaphragme en dôme ou le diffuseur. Il est utile d'écouter un morceau de musique familier avec une image centrale forte, comme des voix, tout en orientant le tweeter. Lorsque les tweeters sont correctement orientés, l'image centrale doit être cohérente et stable depuis la position d'écoute.

Installation de la grille

La grille de l'enceinte est maintenue en place dans la rainure de montage par frottement. Commencez par presser la grille de l'enceinte dans la rainure à un endroit, puis faites le tour de l'enceinte en pressant davantage le bord de la grille jusqu'à ce qu'elle soit entièrement en place.

Dans la plupart des installations, le frottement naturel entre la grille et la rainure de montage est suffisant pour maintenir la grille en toute sécurité. Si un frottement supplémentaire est nécessaire, utilisez les segments de matériau gommeux noir fournis avec l'enceinte. Détachez le matériau gommeux de son papier protecteur et pressez-le dans la rainure de montage de l'enceinte. Positionnez le matériau gommeux uniformément autour de l'enceinte. Terminez en pressant la grille comme décrit ci-dessus.

Retrait de l'enceinte

Les M-8S/M-6S peuvent être facilement retirées si cela devient nécessaire. Retirez la grille à l'aide d'un petit outil à crochet disponible dans les quincailleries et les magasins de pièces automobiles. Desserrez les quatre vis jusqu'à ce que les pattes se libèrent du plafond et se replient dans le cadre de l'enceinte. Tirez les M-8S/M-6S hors du mur et déconnectez le câble de l'enceinte. L'enceinte peut maintenant être facilement remplacée ou entretenue.

Spécifications des M-8S

• Woofer: Cône en polypropylène chargé de mica de 8" avec suspension en caoutchouc butyle
• Tweeter: Dôme pivotant en soie de 1", refroidi par ferrofluide
• Crossover: 12 dB/Octave
• Frequency Response: 40 Hz-20 kHz
• Impedance: 8 Ohms
• Sensitivity: 90 dB 1W/1M
• Power Handling: 100 Watts (chacun)
• Outer Dimension: 10,0" (W) x 14,1" (H)
• Cutout Dimension: 8,7" (W) x 12,7" (H)
• Mounting Depth: 3,4"

Spécifications des M-6S

• Woofer: Cône en polypropylène chargé de mica de 6,5" avec suspension en caoutchouc butyle
• Tweeter: Dôme pivotant en soie de 1", refroidi par ferrofluide
• Crossover: 12 dB/Octave
• Frequency Response: 50 Hz-20 kHz
• Impedance: 8 Ohms
• Sensitivity: 87 dB 1W/1M
• Power Handling: 80 Watts (chacun)
• Outer Dimension: 8,7" (W) x 12,1" (H)
• Cutout Dimension: 7,3" (W) x 10,7" (H)
• Mounting Depth: 2,9"
