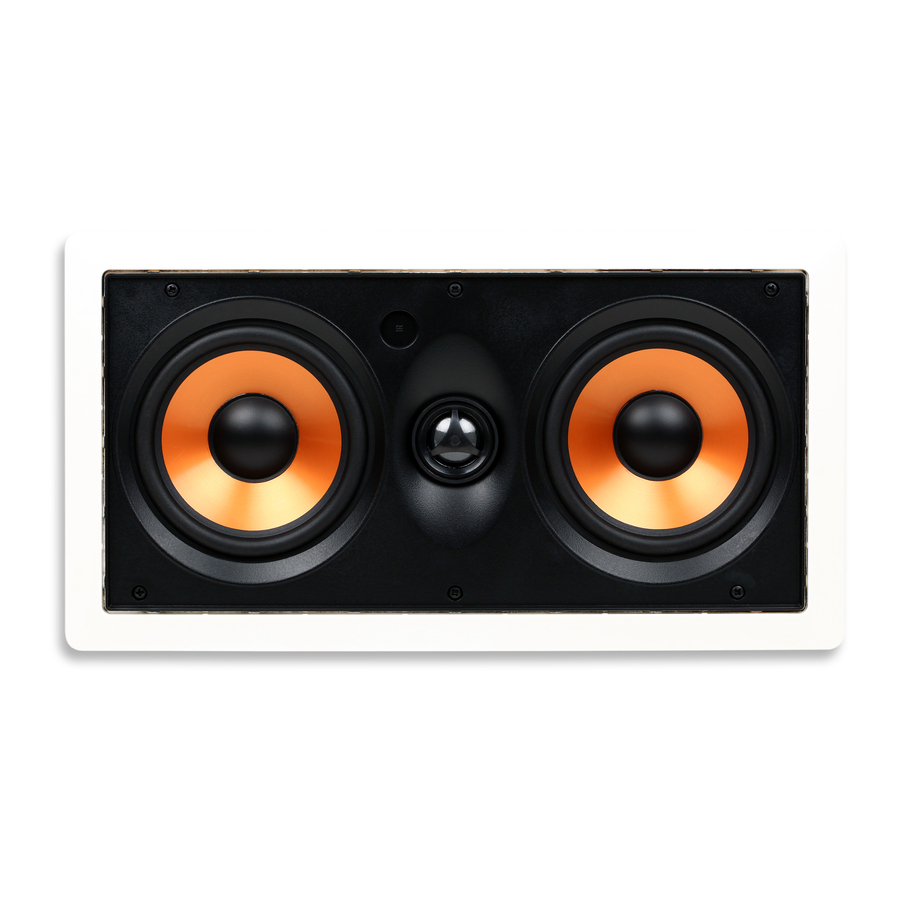

Micca M-CS - Manuel du haut-parleur mural 2 voies double 5,25”

Outils d'installation

Une installation correcte garantit des performances optimales du M-CS.
Les outils d'installation suivants seront nécessaires :

1. Scie à cloison sèche
2. Tournevis cruciforme
3. Ruban de masquage – 1,8 à 2,0 pouces
4. Crayon
5. Niveau à bulle ou laser
6. Mètre à ruban
7. Détecteur de montants

Emplacement de montage

Lorsque vous choisissez l'emplacement de montage des haut-parleurs M-CS, assurez-vous qu'il n'y a pas de fils électriques, de conduits, de plomberie, de tuyaux de gaz ou d'autres services traversant l'endroit. Le M-CS peut être monté dans n'importe quelle orientation afin d'assurer une couverture adéquate à la position de l'auditeur. Bien qu'il soit le plus souvent monté au mur, il peut également être monté au plafond. Gardez les points suivants à l'esprit lorsque vous décidez de l'endroit où monter le M-CS :

• Orientation – Le M-CS doit être monté horizontalement comme haut-parleur central, ou verticalement comme haut-parleurs avant ou surround.
• Séparation – Lorsqu'ils sont utilisés comme haut-parleurs avant ou surround, la distance entre une paire de M-CS doit être inférieure à la distance entre les haut-parleurs et l'auditeur.
• Hauteur – La position des haut-parleurs avant doit avoir le centre du M-CS au niveau des oreilles de l'auditeur en position assise. La position du haut-parleur central peut être au-dessus ou en dessous du téléviseur/écran, selon ce qui est le plus proche du niveau des oreilles en position assise. Les emplacements surround doivent être juste au-dessus du niveau des oreilles en position assise. Si l'emplacement surround est très proche de l'auditeur, la hauteur de montage peut être jusqu'à 3 pieds au-dessus du niveau des oreilles en position assise pour compenser.
• Orientation du tweeter – Le tweeter doit être orienté vers l'auditeur pour tous les emplacements de montage.

Préparation du montage

Le M-CS nécessite une taille de découpe telle qu'indiquée dans la section des spécifications. Un espace supplémentaire de ¾" est requis dans toutes les directions derrière le mur pour la fixation. La construction résidentielle moderne utilise généralement des montants muraux espacés de 16" au centre, offrant environ 14 ⅜" entre les montants.

Utilisez un détecteur de montants pour localiser les montants dans le mur, y compris les renforts horizontaux qui pourraient gêner la hauteur de montage.

Utilisez le gabarit fourni et un crayon pour marquer la position où la découpe sera effectuée. Utilisez un niveau à bulle ou laser pour vous assurer que le gabarit est droit. Coupez un petit trou carré à l'emplacement marqué pour vérifier qu'il n'y a pas d'obstructions derrière le mur.

À l'aide d'une scie à cloison sèche, effectuez la découpe de montage selon le contour du gabarit. Assurez-vous de couper la cloison sèche à un angle de 90 degrés. Coupez toutes les pièces de cloison sèche déchiquetées ou lâches. Couvrez les bords coupés de la cloison sèche avec des bandes de ruban de masquage, en repliant les bords des deux côtés avant et arrière de la cloison sèche (Voir Figure 1).

Cela empêchera le gypse de la cloison sèche de se détacher à cause des vibrations du haut-parleur. Ne laissez pas le bord du ruban de masquage dépasser de plus de ¼" au-delà de la découpe sur la surface extérieure du mur. Le ruban de masquage à moins de ¼" de la découpe sera caché par le cadre du haut-parleur.

Si le mur contient de l'isolation, retirez l'isolation au niveau de la découpe et à environ 1 pied au-dessus et en dessous. Cela assure un volume d'air adéquat pour le fonctionnement du M-CS. Fixez toute isolation lâche au-dessus de la découpe.

Si le mur n'est pas isolé, il est recommandé de remplir la cavité murale avec environ 2 pieds d'isolation en fibre de verre, à la fois au-dessus et en dessous de la découpe, en commençant à environ 1 pied au-dessus et en dessous de la découpe. L'isolation amortira le haut-parleur et isolera les vibrations.

Câble d'enceinte

Les haut-parleurs muraux doivent être connectés à l'amplificateur avec un câble d'enceinte CL2/CL3 homologué UL – ceci est requis par le code du bâtiment pour la plupart des consommateurs. Évitez d'installer le câble d'enceinte parallèlement au câblage CA domestique pour éviter les ronflements potentiels. Il est cependant acceptable que le câble d'enceinte croise le câblage CA à angle droit.

Il est recommandé qu'un électricien professionnel ou agréé effectue l'installation du câble d'enceinte si vous n'êtes pas à l'aise avec la tâche.

Le calibre ou l'épaisseur du câble d'enceinte peut affecter les performances du M-CS. Choisissez toujours un câble d'enceinte mural homologué CL2/CL3 du calibre approprié pour éviter une résistance excessive du câble d'enceinte. L'utilisation d'un câble d'enceinte de calibre insuffisant peut entraîner une perte de volume, de détails et de plage dynamique. Veuillez choisir le câble d'enceinte pour le M-CS en fonction des recommandations minimales suivantes :

• 50' ou moins - Calibre 16, 2 conducteurs CL2/CL3
• 50' - 80' - Calibre 14, 2 conducteurs CL2/CL3
• 80'-120' - Calibre 12, 2 conducteurs CL2/CL3
• 120'-200' - Calibre 10, 2 conducteurs CL2/CL3

Les bornes de sortie des haut-parleurs de l'amplificateur sont généralement codées par couleur : noir pour le négatif (-) et rouge pour le positif (+). De même, le M-CS dispose de bornes de câble d'enceinte avec un codage couleur noir et rouge. Lors de la connexion du câble d'enceinte, assurez-vous que la borne positive de l'amplificateur est connectée à la borne positive du M-CS. Et de même, la borne négative de l'amplificateur doit être connectée à la borne négative du M-CS. Les câbles d'enceinte utilisent généralement au moins l'une des plusieurs méthodes possibles pour aider à maintenir la polarité correcte, y compris une isolation ou des brins conducteurs codés par couleur, ou l'impression de texte et de symboles le long d'un côté de l'isolation du fil.

Retrait de la grille

Le M-CS possède 6 pattes de montage à l'arrière qui pivotent. En regardant l'arrière du haut-parleur, faites pivoter les pattes complètement dans le sens inverse des aiguilles d'une montre de manière à ce qu'elles dépassent du cadre du haut-parleur. Faites glisser chaque patte vers l'avant du haut-parleur et lorsque la vis de la patte entre en contact avec la grille, poussez doucement pour que la grille se sépare du haut-parleur.

La grille est maintenue en place par pression de contact. Soyez prudent lors du retrait et de la réinstallation de la grille afin de ne pas la déformer en raison d'une force excessive.

Montage du haut-parleur

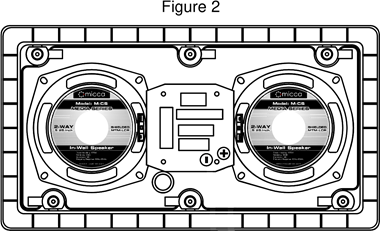

En regardant l'arrière du M-CS, faites pivoter les pattes complètement dans le sens des aiguilles d'une montre de manière à ce qu'elles soient à l'intérieur du cadre du haut-parleur (Voir Figure 2). Si une patte ne reste pas tournée, serrez sa vis jusqu'à ce qu'elle reste tournée – ne serrez pas excessivement.

Insérez le haut-parleur dans la découpe murale. Une par une, desserrez chacune des six vis jusqu'à ce que les pattes puissent tourner librement. Ensuite, serrez chaque vis dans le sens des aiguilles d'une montre jusqu'à ce que les pattes appuient fermement contre la surface intérieure du mur. Le haut-parleur doit seulement être correctement aligné et solidement maintenu au mur – ne serrez pas trop fort pour ne pas casser les pattes ou endommager le mur.

Peinture du cadre et de la grille

Le gabarit fourni peut être utilisé comme cache de peinture une fois découpé. Découpez soigneusement le long de la ligne intérieure et placez le cache de peinture à l'intérieur du cadre du haut-parleur, la grille étant retirée. Le cadre peut maintenant être peint pour correspondre à la surface du mur. Utilisez une sous-couche appropriée pour peindre sur du plastique.

Seule la façade de la grille doit être peinte ; la peinture sur les côtés rendra la grille difficile à installer sur le cadre du haut-parleur. Veillez à ne pas obstruer les perforations de la grille, car cela pourrait affecter les performances du haut-parleur en restreignant le flux d'air.

Orientation du tweeter

Les performances du haut-parleur sont optimales lorsqu'il est orienté vers l'auditeur. Puisqu'il est peu pratique d'installer des haut-parleurs muraux en biais, il suffit d'orienter uniquement le tweeter car il reproduit les fréquences audio les plus sensibles à la direction. C'est pourquoi le M-CS est construit avec un tweeter qui peut être orienté vers la zone d'écoute.

Pour orienter le tweeter, appuyez doucement sur son bord extérieur circulaire. Évitez de toucher le diaphragme du dôme ou le diffuseur. Il est utile d'écouter un morceau de musique familier avec une image centrale forte, comme des voix, tout en orientant le tweeter. Lorsque les tweeters sont correctement orientés, l'image centrale doit être cohérente et stable depuis la position d'écoute.

Installation de la grille

La grille du haut-parleur est maintenue en place dans la rainure de montage par friction. Commencez par presser la grille du haut-parleur dans la rainure à un endroit, puis faites le tour du haut-parleur en pressant davantage le bord de la grille jusqu'à ce qu'elle soit entièrement en place.

Dans la plupart des installations, la friction naturelle entre la grille et la rainure de montage est suffisante pour maintenir la grille en toute sécurité. Si une friction supplémentaire est nécessaire, utilisez les segments de matériau gommeux noir fournis avec le haut-parleur. Déballez le matériau gommeux de son papier protecteur et pressez-le dans la rainure de montage du haut-parleur. Positionnez le matériau gommeux uniformément autour du haut-parleur. Terminez en appuyant sur la grille comme décrit ci-dessus.

Retrait du haut-parleur

Le M-CS peut être facilement retiré si cela s'avérait nécessaire. Retirez la grille à l'aide d'un petit outil à crochet disponible dans les quincailleries et les magasins de pièces automobiles. Desserrez les quatre vis jusqu'à ce que les pattes se libèrent du plafond et se rétractent dans le cadre du haut-parleur. Retirez le M-CS du mur et débranchez le câble du haut-parleur. Le haut-parleur peut maintenant être facilement remplacé ou entretenu.

Spécifications du M-CS

• Haut-parleur de graves : Double cône en polypropylène rempli de mica blindé magnétiquement de 5,25" avec suspension en caoutchouc butyle
• Tweeter : Dôme en soie pivotant de 1", refroidi par ferrofluide
• Filtre : 12 dB/Octave avec réseau de compensation
• Réponse en fréquence : 60 Hz-20 kHz
• Impédance : 8 Ohms
• Sensibilité : 90 dB 1W/1M
• Puissance admissible : 120 Watts (Chacun)
• Dimensions extérieures : 15,4" (L) x 8,3" (H)
• Dimensions de la découpe : 13,8" (L) x 6,7" (H)
• Profondeur de montage : 3,1"
