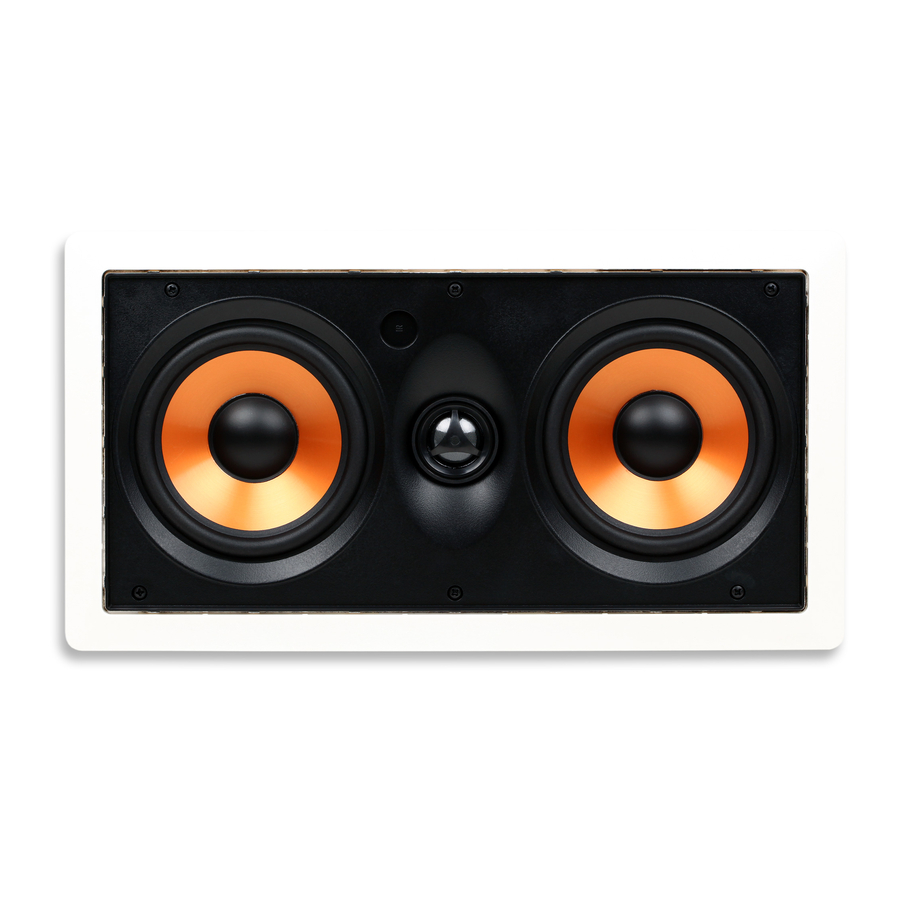

Manual do Altifalante de Parede Micca M-CS - Dual 5.25” 2-Vias

Ferramentas de Instalação

Uma instalação adequada garante um desempenho ideal do M-CS.
As seguintes ferramentas de instalação serão necessárias:

1. Serra de gesso cartonado
2. Chave de fendas, cabeça Phillips
3. Fita adesiva – 1,8 a 2,0 polegadas
4. Lápis
5. Nível de bolha ou laser
6. Fita métrica
7. Detector de vigas

Localização da Montagem

Ao escolher onde montar os altifalantes M-CS, certifique-se de que não existem fios elétricos, condutas, canalizações, tubos de gás ou quaisquer outros serviços a passar pelo local. O M-CS pode ser montado em qualquer orientação para fornecer uma cobertura adequada na posição do ouvinte. Embora seja mais frequentemente montado na parede, também pode ser montado no teto. Tenha o seguinte em mente ao decidir onde montar o M-CS:

• Orientação – O M-CS deve ser montado horizontalmente como um altifalante de canal central ou verticalmente como altifalantes frontais ou surround.
• Separação – Quando usado como altifalantes frontais ou surround, a distância entre um par de M-CS deve ser menor do que a distância dos altifalantes ao ouvinte.
• Altura – A posição do altifalante frontal deve ter o centro do M-CS ao nível do ouvido do ouvinte quando sentado. A posição do altifalante central pode estar acima ou abaixo da TV/Ecrã, o que estiver mais próximo do nível do ouvido sentado. As localizações surround devem estar logo acima do nível do ouvido sentado. Se a localização surround estiver muito próxima do ouvinte, a altura de montagem pode ser até 3 pés acima do nível do ouvido sentado para compensar.
• Direcionamento do Tweeter – O tweeter deve ser direcionado para o ouvinte para todas as localizações de montagem.

Preparação da Montagem

O M-CS requer um tamanho de recorte conforme listado na seção de especificações. É necessário um adicional de ¾" em todas as direções atrás da parede para fixação. A construção moderna de casas normalmente utiliza vigas de parede espaçadas em centros de 16", fornecendo aproximadamente 14 ⅜" entre as vigas.

Use um detector de vigas para localizar as vigas na parede, incluindo suportes horizontais que podem interferir na altura de montagem.

Use o modelo fornecido e um lápis para marcar a posição onde o recorte será feito. Use um nível de bolha ou laser para ajudar a garantir que o modelo esteja reto. Corte um pequeno orifício quadrado no local marcado para verificar se não há obstruções atrás da parede.

Usando uma serra de gesso cartonado, faça o recorte de montagem de acordo com o contorno do modelo. Certifique-se de cortar o gesso cartonado em um ângulo de 90 graus. Apare quaisquer pedaços de gesso cartonado irregulares ou soltos. Cubra as bordas cortadas do gesso cartonado com tiras de fita adesiva, dobrando as bordas nas partes frontal e traseira do gesso cartonado (ver Figura 1).

Isso evitará que o gesso do gesso cartonado se solte da vibração do altifalante. Não permita que a borda da fita adesiva se projete mais de ¼" além do recorte na superfície da parede externa. A fita adesiva dentro de ¼" do recorte ficará oculta pela estrutura do altifalante.

Se a parede contiver isolamento, remova o isolamento no recorte e aproximadamente 1 pé acima e abaixo dele. Isso garante um volume de ar adequado para o M-CS operar. Prenda qualquer isolamento solto acima do recorte.

Se a parede não estiver isolada, recomenda-se que a cavidade da parede seja preenchida com aproximadamente 2 pés de isolamento de fibra de vidro acima e abaixo do recorte, começando em cerca de 1 pé acima e abaixo do recorte. O isolamento fornecerá amortecimento ao altifalante e isolará as vibrações.

Fio do Altifalante

Os altifalantes de parede devem ser conectados ao amplificador com fio de altifalante CL2/CL3 com classificação UL – isso é exigido pelo código de construção para a maioria dos consumidores. Evite instalar o fio do altifalante em paralelo com a fiação CA doméstica para evitar zumbidos potenciais. No entanto, não há problema para o fio do altifalante cruzar a fiação CA em um ângulo reto.

Recomenda-se que um eletricista profissional ou licenciado execute a instalação do fio do altifalante se você não se sentir confortável com a tarefa.

A bitola ou espessura do fio do altifalante pode afetar o desempenho do M-CS. Sempre escolha um fio de altifalante de parede com classificação CL2/CL3 da bitola apropriada para evitar resistência excessiva do fio do altifalante. O uso de fio de altifalante de tamanho insuficiente pode resultar em perda de volume, detalhes e faixa dinâmica. Selecione o fio do altifalante para o M-CS com base nas seguintes recomendações mínimas:

• 50' ou menos - 16 Gauge 2 Conductor CL2/CL3
• 50' - 80' - 14 Gauge 2 Conductor CL2/CL3
• 80'-120' - 12 Gauge 2 Conductor CL2/CL3
• 120'-200' - 10 Gauge 2 Conductor CL2/CL3

Os terminais de saída do altifalante do amplificador são normalmente codificados por cores com preto para negativo (-) e vermelho para positivo (+). Da mesma forma, o M-CS possui terminais de fio do altifalante com codificação de cores preta e vermelha. Ao conectar o fio do altifalante, certifique-se de que o terminal positivo no amplificador esteja conectado ao terminal positivo no MCS. E, da mesma forma, o terminal negativo no amplificador deve ser conectado ao terminal negativo no M-CS. Os fios do altifalante normalmente usam pelo menos um de vários métodos possíveis para ajudar a manter a polaridade correta, incluindo isolamento ou fios condutores com código de cores ou impressão de texto e símbolos ao longo de um lado do isolamento do fio.

Removendo a Grelha

O M-CS tem 6 abas de montagem na parte traseira que giram. Ao olhar para a parte traseira do altifalante, gire as abas totalmente no sentido anti-horário para que se projetem para longe da estrutura do altifalante. Deslize cada aba em direção à frente do altifalante e, quando o parafuso da aba entrar em contato com a grelha, empurre suavemente para que a grelha se afaste do altifalante.

A grelha é mantida no lugar pela pressão de contato. Tenha cuidado ao remover e reinstalar a grelha para não distorcê-la devido à força excessiva.

Montando o Altifalante

Ao olhar para a parte traseira do M-CS, gire as abas totalmente no sentido horário para que fiquem dentro da estrutura do altifalante (ver Figura 2). Se uma aba não permanecer girada, aperte o parafuso até que permaneça girada – não aperte demais.

Coloque o altifalante no recorte da parede. Um de cada vez, afrouxe cada um dos seis parafusos até que as abas possam girar livremente. Em seguida, aperte cada parafuso no sentido horário até que as abas pressionem firmemente contra a superfície interna da parede. O altifalante só precisa estar devidamente alinhado e preso com segurança à parede – não aperte demais para quebrar as abas ou danificar a parede.

Pintando a Estrutura e a Grelha

O modelo fornecido pode ser usado como um protetor de pintura quando aparado. Apare cuidadosamente ao longo da linha interna e coloque o protetor de pintura dentro da estrutura do altifalante com a grelha removida. A estrutura agora pode ser pintada para combinar com a superfície da parede. Use um primer apropriado para pintar sobre plástico.

Apenas a frente da grelha deve ser pintada, a tinta nas laterais dificultará a instalação da grelha na estrutura do altifalante. Tenha cuidado para não entupir nenhuma das perfurações da grelha, pois isso pode afetar o desempenho do altifalante, restringindo o fluxo de ar.

Direcionamento do Tweeter

O desempenho do altifalante é ideal quando direcionado para o ouvinte. Como é impraticável instalar altifalantes de parede em um ângulo, é suficiente direcionar apenas o tweeter, pois ele reproduz as frequências de áudio mais sensíveis à direção. Por esta razão, o M-CS é construído com um tweeter que pode ser direcionado para a área de audição.

Para direcionar o tweeter, pressione suavemente em sua borda externa circular. Evite tocar no diafragma da cúpula ou no difusor. Ajuda ouvir uma peça de música familiar com uma imagem central forte, como vocais, ao direcionar o tweeter. Quando os tweeters estão devidamente direcionados, a imagem central deve ser coerente e estável da posição de audição.

Instalando a Grelha

A grelha do altifalante é mantida no lugar na ranhura de montagem por atrito. Comece pressionando a grelha do altifalante na ranhura em um ponto e, em seguida, contorne o altifalante pressionando mais da borda da grelha no lugar até que a grelha esteja totalmente encaixada.

Na maioria das instalações, o atrito natural entre a grelha e a ranhura de montagem é suficiente para segurar a grelha com segurança. Se for necessário atrito adicional, use os segmentos de material gomoso preto que são fornecidos com o altifalante. Desembrulhe o material gomoso de seu papel protetor e pressione-o na ranhura de montagem no altifalante. Posicione o material gomoso uniformemente ao redor do altifalante. Termine pressionando a grelha conforme descrito acima.

Remoção do Altifalante

O M-CS pode ser facilmente removido, caso seja necessário. Remova a grelha usando uma pequena ferramenta de gancho disponível em lojas de ferragens e autopeças. Afrouxe os quatro parafusos até que as abas se soltem do teto e se encaixem de volta na estrutura do altifalante. Puxe o M-CS para fora da parede e desconecte o fio do altifalante. O altifalante agora pode ser facilmente substituído ou reparado.

Especificações do M-CS

• Woofer: Cone de polipropileno preenchido com mica de 5,25" com blindagem magnética dupla e borda de borracha butílica
• Tweeter: Cúpula de seda giratória de 1", resfriada com ferrofluido
• Crossover: 12dB/Oitava com Rede de Compensação
• Resposta de Frequência: 60Hz-20kHz
• Impedância: 8 Ohms
• Sensibilidade: 90dB 1W/1M
• Manuseio de Potência: 120 Watts (Cada)
• Dimensão Externa: 15,4" (L) x 8,3" (A)
• Dimensão do Recorte: 13,8" (L) x 6,7" (A)
• Profundidade de Montagem: 3,1"
